Номер по Госреестру СИ: 53909-13
53909-13 Антенна рамочная активная
(EMCO 6507)
Назначение средства измерений:
Антенна рамочная активная ЕМСО 6507 предназначена для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) — для измерений напряженности магнитного поля.
Внешний вид.
Антенна рамочная активная
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом офсетной печати на маркировочный ярлык и на титульный лист документа «Антенна рамочная активная ЕМСО 6507. Руководство по эксплуатации» ЕМСО 6507-02 РЭ» методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Антенна рамочная активная ЕМСО 6507. Руководство по эксплуатации» ЕМСО 650702 РЭ. Раздел 8.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антенне рамочной активной ЕМСО 6507
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу ЕМСО 6507-02 МП «Антенна рамочная активная ЕМСО 6507. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в феврале 2013 года.
Основные средства поверки
1 Рабочий эталон единиц напряженности электрического и магнитного полей в диапазоне частот от 10 Гц до 300 МГц РЭНЭМП-10Г/300М, пределы допускаемой относительной погрешности воспроизведения магнитного поля ± 6 %.
-
2 Измеритель акустический многофункциональный ЭКОФИЗИКА , регистрационный № 41157-09. Диапазон частот от 1 Гц до 400 кГц, пределы допускаемой погрешности измерений среднеквадратичного значения напряжения в диапазоне частот тот 10 Гц до 10 кГц ± 1,5 %.
-
3 Приемник измерительный ESPI3, регистрационный № 26743-09. Диапазон частот от
9 кГц до 3 ГГц , пределы допускаемой погрешности измерений среднеквадратичного значения напряжения ± 0,7 дБ
Заявитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт автоматики им. Н.Л. Духова» (ФГУП «ВНИИА»).Адрес: 127055, г. Москва, ул. Сущевская, д.22.
Тел.: +7(499) 978-78-03. Факс: +7(499) 978-09-03. E-mail: vniia@vniia.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон: (495) 744-81-12, факс: (495) 744-81-12.
E-mail: office@vniiftri.ru.
Антенна рамочная активная ЕМСО 6507 (далее - антенна) представляет собой направленную антенну, выполненную в виде 1 витка, образующего рамку округлой формы.
Конструктивно антенна состоит из экранированной рамки, предварительного усилителя (далее - усилитель) и выходного ВЧ разъема. На корпусе антенны монтируется держатель, позволяющий закреплять антенну на стандартной треноге.
Под воздействием магнитного поля в экранированной рамке наводится ЭДС, которая пропорциональна напряженности поля. Сигнал с экранированной рамки через усилитель подается на выходной ВЧ разъем.
Усилитель согласовывает импеданс экранированной рамки с волновым сопротивлением выходного ВЧ разъема (50 Ом) и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенны в диапазоне частот от 1 кГц до 30 МГц.
Питание усилителя осуществляется от аккумуляторных батарей, которые размещены в корпусе антенны.

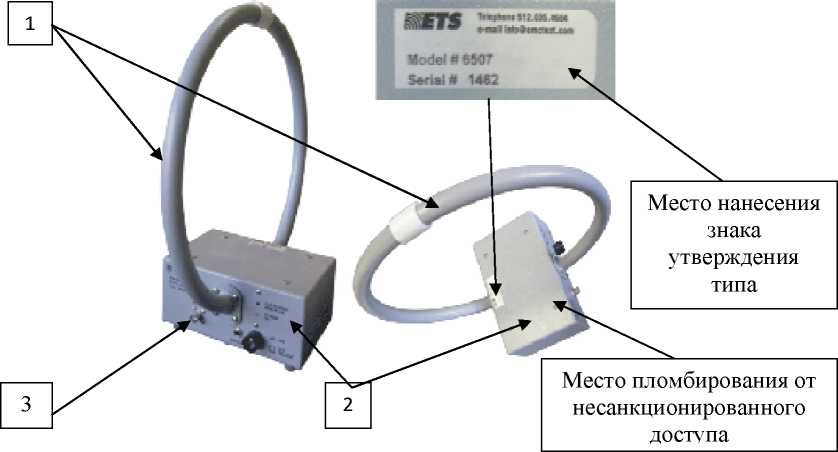

Внешний вид антенны приведен на рисунке 1.
-
1 - Экранированная рамка. 2 -Предварительный усилитель. 3 -Выходной ВЧ разъем. Рисунок 1 — Внешний вид антенны рамочной активной ЕМСО 6507
от 1 до 30000.
10. от 12,6 до 55,4.
± 2,0.
50. розетка BNC.
16.
220 ± 4.
1,8.
304.
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ (м-1) Номинальное выходное сопротивление, Ом Тип выходного ВЧ разъема
Время непрерывной работы при полностью заряженных аккумуляторных батареях, ч, не менее Напряжение питания зарядного устройства, В Масса, кг, не более
Диаметр экранированной рамки, мм, не более
Габаритные размеры антенны (высота/ширина/глубина), мм, не более Рабочие условия применения: |
368/188/ 327. |
|
от 5 до 40; до 90; |
- атмосферное давление, кПа (мм рт.ст.) от 84 до 106,7 (от 630 до 800).
