Номер по Госреестру СИ: 78944-20
78944-20 Антенны измерительные логопериодические
(ETS Lindgren EMCO 3147)
Назначение средства измерений:
Антенны измерительные логопериодические ETS Lindgren EMCO 3147 (далее - антенны 3147) предназначены совместно с измерительными приемными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений напряженности электромагнитного поля (плотности потока энергии).
Внешний вид.
Антенны измерительные логопериодические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист документов ETS 3147.00027222 РЭ «Антенна измерительная логопериодическая ETS Lindgren EMCO 3147. Руководство по эксплуатации» и ЕTS 3147.00027223 РЭ «Антенна измерительная логопериодическая ETS Lindgren EMCO 3147. Руководство по эксплуатации» типографским способом и на маркировочный ярлык, расположенный на антенном кожухе, в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам измерительным логопериодическим ETS Lindgren EMCO 3147
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
Поверка
Поверкаосуществляется по документу ЕTS 3147-2020 МП «Антенны измерительные логопериодические ETS Lindgren EMCO 3147. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 6 марта 2020 года.
Основные средства поверки
-
- рабочий эталон единицы коэффициента калибровки измерительных антенн 2 разряда РЭИА-1 (по ГОСТ Р 8.805-2012), диапазон частот от 26 до 1000 МГц, диапазон измерений коэффициента калибровки от 0 до 50 дБ (м-1), пределы допускаемой погрешности коэффициента калибровки ±1,0 дБ (м-1);
-
- рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;
-
- приемник измерительный ESPI3, регистрационный номер 26743-09 в Федеральном информационном фонде;
-
- анализатор электрических цепей векторный ZVА24, регистрационный номер 37174
08 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн 3147 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «An ESCO Technologies Company ETS-LINDGREN», США
Адрес: 1301 Arrow Point Drive Cedar Park, Texas 78613, США
Телефон: +1 (512) 531-6400
E-mail: support@ets-lindgren.com
Заявитель
Федеральное государственное унитарное предприятие «Производственное объединение «Октябрь » филиал № 3 в г. Москва (ФГУП «ПО «Октябрь » филиал № 3 в г. Москва)
ИНН 6612001971
Адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, ФГУП «ВНИИФТРИ», корп. №45, 3 этаж
Юридический адрес: 623420, Свердловская обл., г. Каменск-Уральский, ул. Рябова, 8 Телефон: 8 (495) 221-86-55
Факс: 8 (495) 660-33-04
E-mail: fil3@neywa.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): 8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия антенн 3147, подключаемых к измерительным приемным устройствам, основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в напряжение переменного тока, передающееся в несимметричную линию с волновым сопротивлением 50 Ом.
Конструктивно антенны 3147 состоят из решетки вибраторов и двухпроводной линии.
Решетка вибраторов, длина которых изменяется по логарифмическому закону, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов.
Двухпроводная линия запитывается коаксиальным кабелем через коаксиальный разъем типа N (розетка). На другом конце двухпроводной линии размещена резисторная нагрузка, которая улучшает согласование и равномерность частотной характеристики антенны.
Антенны 3147 оборудованы антенным кожухом с низкой диэлектрической проницаемостью для защиты решетки вибраторов высокой частоты от возможных повреждений.
Для крепления антенн 3147 на штатив (треногу) и изменения поляризации в комплект поставки входят адаптер для поляризации и вставка с резьбой для его крепления.
Антенны 3147 могут использоваться в комплекте с генератором сигналов для создания переменного электромагнитного поля.

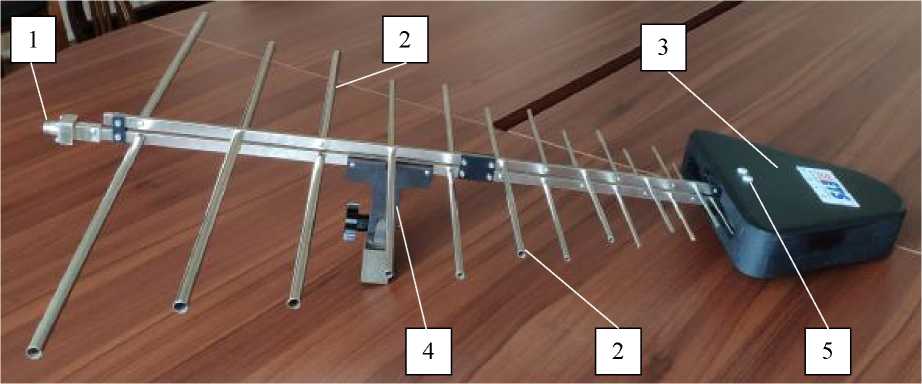

Общий вид антенны 3147 представлен на рисунке 1.
Схема пломбировки антенн 3147 от несанкционированного доступа представлена на рисунке 1.
-
1 - коаксиальный разъем типа N (розетка);
-
2 - вибратор;
-
3 - антенный кожух с низкой диэлектрической проницаемостью;
-
4 - адаптер для поляризации и вставка с резьбой для крепления адаптера к штативу (треноге);
-
5 - место пломбирования от несанкционированного доступа
Рисунок 1 - Общий вид антенны 3147 с указанием места пломбирования от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 3 - Комплектность антенн 3147
Наименование |
Обозначение |
Количество |
Антенна измерительная логопериодическая |
ETS Lindgren EMCO 3147, зав. № 00027222, или зав. № 00027223 |
1 шт. |
Адаптер для поляризации |
100989 |
1 шт. |
Вставка с резьбой для крепления адаптера |
105861 |
1 шт. |
Руководство по эксплуатации |
ЕTS 3147.00027222 РЭ *, ЕTS 3147.00027223 РЭ ** |
1 экз. |
Методика поверки |
ЕTS 3147-2020 МП |
1 экз. |
* Для антенны 3147 с зав. № 00027222 ** Для антенны 3147 с зав. № 00027223 |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, МГц |
от 200 до 5000 включ. |
КСВН выхода, не более |
2,0 |
Коэффициент калибровки в диапазоне рабочих частот, дБ (1 м 1) |
от 8,0 до 48, 0 |
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип выходного ВЧ соединителя |
N (розетка) |
Номинальное входное сопротивление, Ом |
50 |
Масса, кг, не более |
4,25 |
Габаритные размеры, см, не более: | |
- длина |
97,0 |
- ширина |
88,0 |
- высота |
7,7 |
Рабочие условия применения: | |
- температура окружающего воздуха, ° С |
от +10 до +30 |
- относительная влажность окружающего воздуха | |
при 25 С, %, не более |
90 |
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
