Номер по Госреестру СИ: 69709-17
69709-17 Антенна рупорная измерительная с предусилителем
(EMCO 3115-PA)
Назначение средства измерений:
Антенна рупорная измерительная с предусилителем ЕМСО 3115-РА (далее - антенна ЕМСО 3115-РА) предназначена (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности (плотности потока энергии) электромагнитного поля.
Внешний вид.
Антенна рупорная измерительная с предусилителем
Рисунок № 1
Внешний вид.
Антенна рупорная измерительная с предусилителем
Рисунок № 2
Внешний вид.
Антенна рупорная измерительная с предусилителем
Рисунок № 3
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа «Антенна рупорная измерительная с предусилителем ЕМСО 3115-РА. Руководство по эксплуатации ЕМСО 3115-РА РЭ» типографским способом и на маркировочный ярлык, расположенный на корпусе антенны ЕМСО 3115-РА, в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антенне рупорной измерительной с предусилителем ЕМСО 3115-РА
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
Техническая документация фирмы-изготовителя
Поверка
Поверка осуществляется по документу ЕМСО 3115-РА МП «Инструкция. Антенна рупорная измерительная с предусилителем ЕМСО 3115-РА. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 5 сентября 2017 года .Основные средства поверки:
- государственный рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;
- анализатор спектра FSP40, регистрационный номер 26744-09 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой антенны ЕМСО 3115-РА с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Изготовитель
Фирма «An ESCO Technologies Company ETS-LINDGREN», США
Адрес: 1301 Arrow Point Drive Cedar Park, Texas 78613, США
Телефон: +1 (512) 531-6400.
E-mail: support@ets-lindgren.com
Заявитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт автоматики им. Н.Л. Духова» (ФГУП «ВНИИА»)ИНН 7707074137
Адрес: 127055, г. Москва, ул. Сущевская, д.22
Телефон: 8 (499) 978 78 03
Факс: 8 (499) 978 09 03
Web-сайт: www.vniia.ru
E-mail: vniia@vniia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): 8(495) 526-63-00
Web-сайт: www.vniiftri.ru
Принцип действия антенны ЕМСО 3115-РА состоит в преобразовании напряженности электромагнитного поля (плотности потока энергии) в соответствующую ей высокочастотную мощность.
Принятые сигналы усиливаются и подаются на высокочастотный коаксиальный выход типа SMA (розетка) с волновым сопротивлением 50 Ом.
Конструктивно антенна ЕМСО 3115-РА состоит из антенны рупорной измерительной ЕМСО 3115 (далее - антенна ЕМСО 3115), предусилителя и блока питания предусилителя.
Антенна ЕМСО 3115 предназначена для преобразования напряженности электромагнитного поля (плотности потока энергии) в высокочастотное напряжение (высокочастотную мощность).
Антенна ЕМСО 3115 представляет собой плавно расширяющийся двухгребневый волноводный переход с излучающим раскрывом прямоугольного сечения с диапазонным волноводно-коаксиальным переходом.
Предусилитель предназначен для усиления сигнала (повышения чуствительности).
Блок питания предусилителя напряжением +12 В предназначен для питания предусилителя. Для подключения блока питания предусилителя в комплект поставки входит кабель питания.

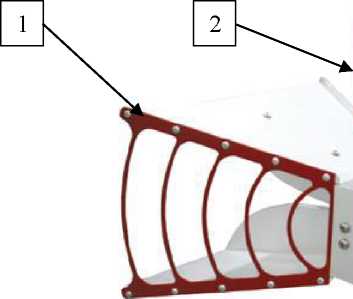

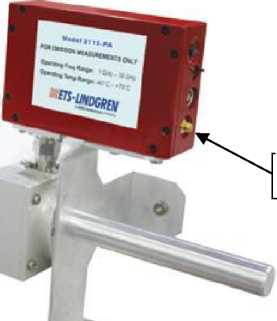

Внешний вид антенны ЕМСО 3115-РА приведен на рисунке 1.
3
-
1 - антенна рупорная измерительная ЕМСО 3115
-
2 - предусилитель
-
3 - высокочастотный коаксиальный выход типа SMA (розетка)
Рисунок 1 - Внешний вид антенны ЕМСО 3115-РА
Элементы антенны ЕМСО 3115-РА, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа лакокрасочным покрытием. Дополнительных мер по защите не требуется.
Программное обеспечение отсутствует.
Комплект поставки антенны ЕМСО 3115-РА приведена в таблице 3.
Таблица 3 - Комплектность антенны ЕМСО 3115-РА
Наименование |
Обозначение |
Количество |
Антенна рупорная измерительная с предусилителем ЕМСО 3115-РА в составе:
|
модель 3115 ETS-Lindgren 119238 410052 117857 119237 108070 |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт |
Руководство по эксплуатации |
ЕМСО 3115-РА РЭ |
1 экз. |
Методика поверки |
ЕМСО 3115-РА МП |
1 экз. |
Метрологические характеристики приведены в таблице 1.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, ГГц |
от 1 до 18 |
Диапазон изменений коэффициента калибровки, дБ(1 м-1) |
от - 26,5 до 0 |
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±1,5 |
Выходная мощность при компрессии усиления 1 дБ, дБ(1 мВт), не менее |
17 |
Основные технические характеристики приведены в таблице 2.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип выходного ВЧ соединителя |
SMA (розетка) |
Номинальное входное сопротивление, Ом |
50 |
Параметры электрического питания предусилителя: - напряжение переменного тока, В |
230±23 |
- частота переменного тока, Гц |
50±1 |
Масса, кг, не более |
2,5 |
Габаритные размеры, см, не более: - длина |
36,1 |
- ширина |
24,2 |
- высота |
24,8 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от +10 до +30 |
- относительная влажность воздуха при +25 °С, %, не более |
80 |
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
