Номер по Госреестру СИ: 66457-17
66457-17 Антенна логопериодическая
(EMCO 3148В)
Назначение средства измерений:
Антенна логопериодическая ЕМСО 3148В предназначена (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности электромагнитного поля (плотности потока энергии).

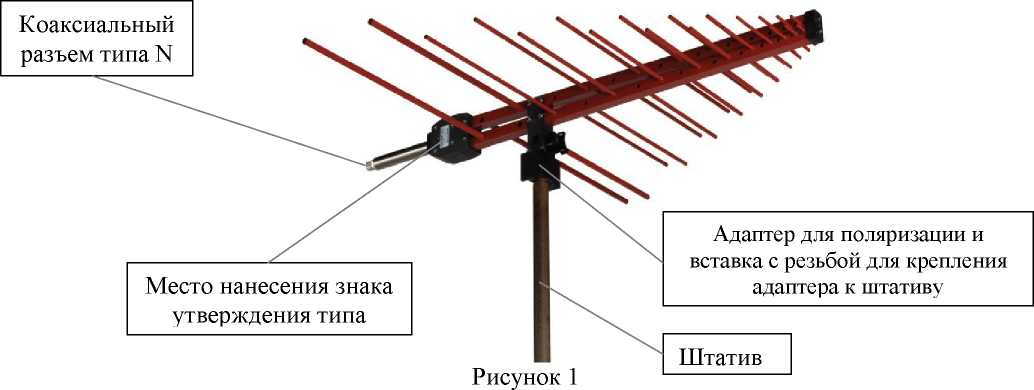

Внешний вид.
Антенна логопериодическая
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа «Антенна логопериодическая ЕМСО 3148В. Руководство по эксплуатации ЕМСО 3148В РЭ» типографским способом и на маркировочный ярлык, расположенный в месте крепления коаксиального разъема типа N, в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антенне логопериодической ЕМСО 3148В
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу ЕМСО 3148В МП «Инструкция. Антенна логопериодическая
ЕМСО 3148В. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 июля 2016 года.
Основные средства поверки
- государственный рабочий эталон единицы коэффициента калибровки измерительных антенн 2 разряда РЭИА-1 (по ГОСТ Р 8.805-2012), регистрационный № 3.1.ZZT.0082.2013, диапазон частот от 26 до 1000 МГц, диапазон измерения коэффициента калибровки от 0 до 50 дБ (м-1), пределы допускаемой погрешности коэффициента калибровки ±1,0 дБ (м-1);
- государственный рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), регистрационный № 3.1.ZZT.0088.2013, диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;
- приемник измерительный ESPI3, регистрационный № 26743-09;
- анализатор электрических цепей векторный ZVL3, регистрационный № 37173-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Изготовитель
Фирма «An ESCO Technologies Company ETS-LINDGREN», США
Адрес: 1301 Arrow Point Drive Cedar Park, Texas 78613, США
Телефон: +1 (512) 531-6400
E-mail: support@ets-lindgren.com.
Заявитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт автоматики им. Н. Л. Духова» (ФГУП «ВНИИА»)
ИНН 7707074137
Адрес: 127055, г. Москва, ул. Сущевская, д.22
Юридический адрес: 127055, г. Москва, ул. Сущевская, д.22
Телефон: +7 (499) 978 78 03
Факс: +7 (499) 978 09 03
E-mail: vniia@vniia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: +7 (495) 526-63-00
Факс: +7 (495) 526-63-00
Е-mail: office@vniiftri,ru
Принцип действия антенны логопериодической ЕМСО 3148В (далее - антенна) основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному приемному устройству.
При возбуждении электромагнитного поля с заданной плотностью потока входной разъем антенны подключается к выходу генератора.
Конструктивно антенна представляет собой решетку вибраторов, длина которых изменяется по логарифмическому закону, с переменнофазовым питанием, возбуждаемую двухпроводной линией.
Решетка вибраторов, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов.
Двухпроводная линия запитывается коаксиальным кабелем чрез коаксиальный разъем типа N (розетка). На другом конце двухпроводной линии размещена резисторная нагрузка, которая улучшает согласование и равномерность частотной характеристики антенны.
Антенна оснащена штативом (треногой). Для изменения поляризации и крепления антенны на штатив (треногу) в комплект поставки входят адаптер поляризации и вставка с резьбой для крепления адаптера.
Элементы антенны, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.
Внешний вид антенны с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Антенна может использоваться в комплекте с генератором сигналов для создания переменного электромагнитного поля.
Программное обеспечение отсутствует.
Комплектность антенны приведена в таблице 3.
Таблица 3 - Комплектность антенны
Наименование |
Обозначение |
Количество |
Антенна логопериодическая ЕМСО 3148В |
- |
1 |
Штатив 4-TR |
- |
1 |
Адаптер для поляризации |
100989 |
1 |
Вставка с резьбой для крепления адаптера |
105861B |
1 |
Руководство по эксплуатации |
ЕМСО 3148В РЭ |
1 |
Методика поверки |
ЕМСО 3148В МП |
1 |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, МГц |
от 200 до 2000 |
Диапазон изменения коэффициента калибровки, дБ (1 м -1) |
от 10 до 31 |
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
КСВН входа, не более |
2,0 |
Основные технические характеристики приведены в таблице 2.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальное входное сопротивление, Ом |
50 |
Тип выходного ВЧ соединителя |
N(розетка) |
Масса, кг, не более |
2,0 |
Г абаритные размеры (длина х ширина х высота), см, не более |
87х86х7 |
Рабочие условия применения:
|
0 до +40 до 90 от 84 до 106,7 (от 630 до 800) |
