Номер по Госреестру СИ: 86043-22
86043-22 Комплект эталонных антенн
(EMCO 3121D)
Назначение средства измерений:
Комплект эталонных антенн EMCO 3121D (далее — комплект ЕМСО 3121D) предназначен совместно с измерительными приемными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений напряженности электрической составляющей электромагнитного поля, калибровки и поверки измерительных антенн.
Внешний вид.
Комплект эталонных антенн
Рисунок № 1
Внешний вид.
Комплект эталонных антенн
Рисунок № 2
Внешний вид.
Комплект эталонных антенн
Рисунок № 3
Внешний вид.
Комплект эталонных антенн
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист документов ЕМСО 3121D.0094.20 РЭ «Комплект эталонных антенн EMCO 3121D. Руководство по эксплуатации» и ЕМСО 3121D.0094.20 ФО «Комплект эталонных антенн ЕМСО 3121D. Формуляр» типографским способом и на маркировочный ярлык на корпусе каждой антенны в виде наклейки.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 документа ЕМСО 3121D.0094.20 РЭ «Комплект эталонных антенн ЕМСО 3121D. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплекту эталонных антенн EMCO 3121DГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ПравообладательФирма «An ESCO Technologies Company ETS-LINDGREN», США
Адрес: 1301 Arrow Point Drive Cedar Park, Texas 78613, USA Телефон: +1 (512) 531-6400.
E-mail:support@ets-lindgren.com
Изготовитель
Фирма «An ESCO Technologies Company ETS-LINDGREN», СШААдрес: 1301 Arrow Point Drive Cedar Park, Texas 78613, USA Телефон: +1 (512) 531-6400.
E-mail: support@ets-lindgren.com
Лист № 5 Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
Фирма «An ESCO Technologies Company ETS-LINDGREN», СШААдрес: 1301 Arrow Point Drive Cedar Park, Texas 78613, USA Телефон: +1 (512) 531-6400.
E-mail:support@ets-lindgren.com
Комплект EMCO 3121D, зав. № 00165857, состоит из четырех дипольных антенн (далее — антенна) DB-1, зав. № 00205978, DB-2, зав. № 00205553, DB-3, зав. № 00118101, и DB-4, зав. № 00205995, с изменяемой длиной вибраторов для настройки на рабочую частоту.
Принцип действия дипольных антенн DB-1, DB-2, DB-3 и DB-4 состоит в преобразовании напряженности переменного электрического поля в напряжение переменного тока на выходе антенны.
Конструктивно каждая антенна выполнена в виде штанги. С одной стороны штанги закреплено симметрирующее устройство с резьбовыми отверстиями для установки электродов антенны. С другого конца штанги находится выход антенны, представляющий собой ВЧ соединитель N-типа.
Антенны DB-1, DB-2, DB-3 и DB-4 отличаются друг от друга диапазоном частот и значениями коэффициента калибровки.
Общий вид комплекта ЕМСО 3121D представлен на рисунках 1 и 2.
Места нанесения заводских номеров представлены на рисунке 2.
Места нанесения знака утверждения типа и знака поверки представлены на рисунке 2.
Элементы антенн DB-1, DB-2, DB-3 и DB-4, влияющие на их метрологические характеристики, достаточно защищены от несанкционированного доступа, дополнительных мер по защите не требуется.
Лист № 2
Всего листов 5
-

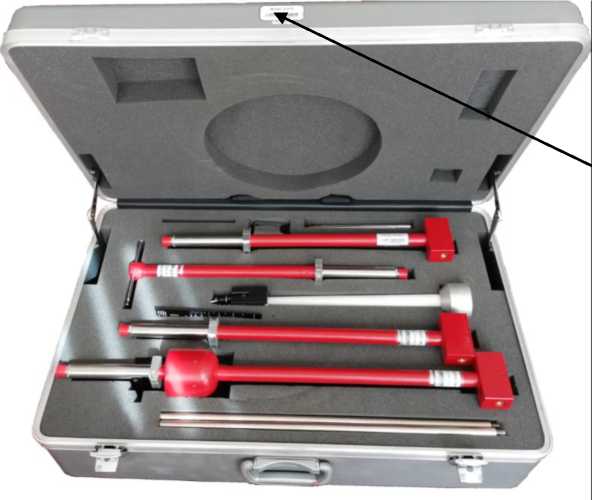

1 — место нанесения заводского номера комплекта ЕМСО 3121D Рисунок 1 — Общий вид комплекта EMCO 3121D в укладке (кейсе)
3
2
1 — место нанесения заводского номера антенн
-
2 — место нанесения знака утверждения типа
-

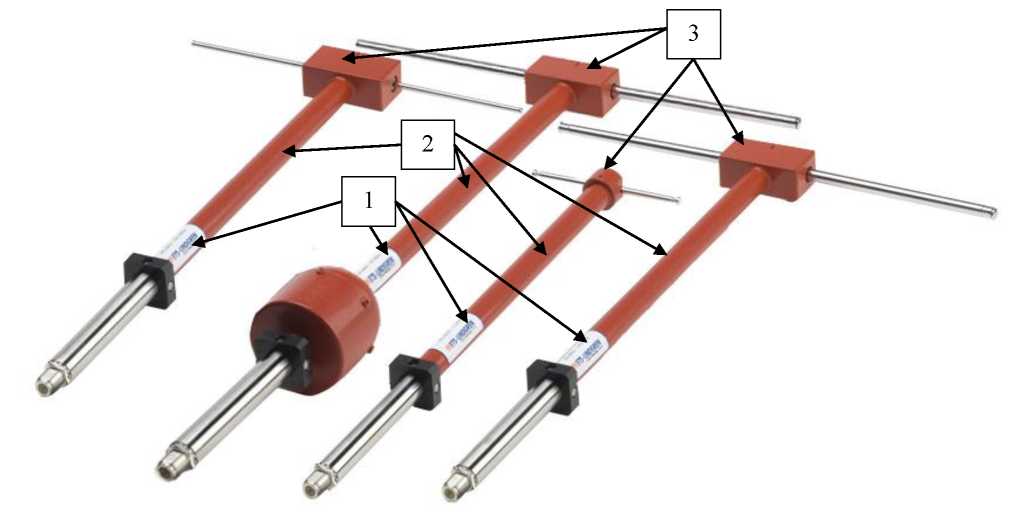

3 — место нанесения знака поверки Рисунок 2 — Общий вид комплекта EMCO 3121D
Лист № 3
Всего листов 5
Таблица 3 - Комплектность комплекта ЕМСО 3121D
Наименование |
Обозначение |
Количество |
Комплект эталонных антенн ЕМСО 3121D, |
1 шт. | |
заводской № 00165857, в составе: | ||
-антенна DB-1, заводской № 00205978 |
— |
1 шт. |
-антенна DB-2, заводской № 00205553 |
— |
1 шт. |
-антенна DB-3, заводской № 00118101 |
— |
1 шт. |
-антенна DB-4, заводской № 00205995 |
— |
1 шт. |
Электрод телескопический |
— |
4 шт. |
Элемент удлинения электродов |
— |
4 шт. |
Линейка |
— |
1 шт. |
Рулетка |
— |
1 шт. |
Кабель измерительный |
— |
1 шт. |
Кейс |
— |
1 шт. |
Формуляр |
ЕМСО 3121D.0094.20 ФО |
1 экз. |
Руководство по эксплуатации |
ЕМСО 3121D.0094.20 РЭ |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, МГц | |
антенна DB-1 |
от 30 до 60 включ. |
антенна DB-2 |
от 60 до 140 включ. |
антенна DB-3 |
от 140 до 400 включ. |
антенна DB-4 |
от 400 до 1000 включ. |
Диапазон изменения коэффициента калибровки, дБ (1 м-1) | |
антенна DB-1 |
от -4,0 до +8,0 |
антенна DB-2 |
от 2,0 до 14,0 |
антенна DB-3 |
от 10,0 до 24,0 |
антенна DB-4 |
от 18,0 до 32,0 |
Пределы допускаемой погрешности коэффициента калибровки, дБ (%) |
±1,0 (±12) |
Коэффициент стоячей волны по напряжению (КСВН) выхода, не более | |
антенна DB-1 |
2,5 |
антенна DB-2 |
2,5 |
антенна DB-3 |
2,5 |
антенна DB-4 |
2,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальное выходное сопротивление, Ом |
50 |
Тип выходного ВЧ соединителя |
N (розетка) |
Габаритные размеры комплекта ЕМСО 3121D в укладке, мм, не более | |
длина |
800 |
ширина |
250 |
высота |
600 |
Масса комплекта ЕМСО 3121D в укладке, кг, не более |
15,0 |
Рабочие условия применения | |
температура окружающего воздуха, °С |
от +15 до +35 |
атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 |
относительная влажность окружающего воздуха, %, не более |
(от 630 до 800) 75 |
