Наименование

Обозначение

Количество

Газоанализатор портативный RAE Systems by

Honeywell модель ToxiRAE Pro, MultiRAE, MultiRAE Pro, MultiRAE Lite, QRAE 3 (по заказу)

1 шт.

Зарядное устройство

1 шт.

Калибровочная насадка

1 шт.

Кабель для связи с ПК

1 шт.

Компакт-диск с документацией

1 шт.

Руководство по эксплуатации

1 экз

Методика поверки

МП 62294-15 с

изменением № 1

1 экз. на партию

Дополнительные принадлежности (по заказу)

-

-

Определяемый компонент

Диапазон показаний, об. доля (НКПР)

Диапазон измерений, в котором нормируются характеристики погрешности, об.

доля (НКПР)

Пределы допускаемых значений основной погрешности, %.

приведенной к верхнему значению диапазона измерений

относительной

М

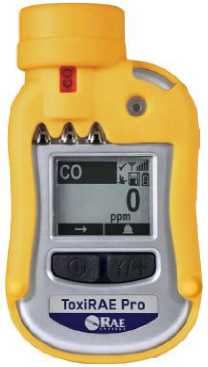

одель ToxiRAE Pro

HCl ¹⁾

от 0 до 15 млн^-1

от 0 до 3 млн^-1 св. 3 до 15 млн^-1

±20

±20

HF ¹⁾

от 0 до 10 млн^-1

от 0 до 1 млн^-1 св. 1 до 10 млн^-1

±20

±20

Определяемый компонент

Диапазон показаний, об. доля (НКПР)

Диапазон измерений, в котором нормируются характеристики погрешности, об. доля (НКПР)

Пределы допускаемых значений основной погрешности, %.

приведенной к верхнему значению диапазона измерений

относительной

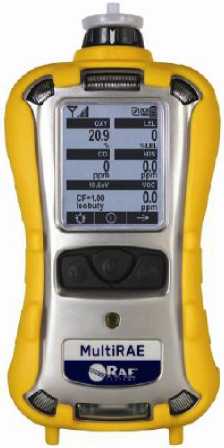

Модели ToxiRAE Pro, MultiRAE

.ite

H₂

от 0 до 1000 млн^-1

от 0 до 1000 млн^-1

±10

-

Модели ToxiRAE Pro, MultiRAE, MultiRAE Lite, MultiRAE Pro, QRAE 3

H2S

от 0 до 100 млн^-1

от 0 до 8 млн^-1 св. 8 до 100 млн^-1

±20

±20

O₂

от 0 до 30 %

от 0 до 10 %

±5

-

св. 10 до 30 %

-

±5

SO₂

от 0 до 20 млн^-1

от 0 до 4 млн^-1 св. 4 до 20 млн^-1

±20

±20

CO

от 0 до 100 млн^-1

от 0 до 20 млн^-1 св. 20 до 100 млн^-1

±10

±10

HCN ¹⁾

от 0 до 50 млн^-1

от 0 до 10 млн^-1 св. 10 до 50 млн^-1

±20

±20

NH3

от 0 до 100 млн^-1

от 0 до 30 млн^-1 св. 30 до 100 млн^-1

±15

±15

Cl2 ¹⁾

от 0 до 50 млн^-1

от 0 до 5,0 млн^-1 св. 5,0 до 50 млн^-1

±20

±20

Модели ToxiRAE Pro, MultiRAE, MultiRAE Lite, MultiRAE Pro

H2S¹⁾

от 0 до 1000 млн^-1

от 0 до 100 млн^-1 св. 100 до 1000 млн^-1

±10

±10

CO¹⁾

от 0 до 2000 млн^-1

от 0 до 100 млн^-1 св. 100 до 2000 млн^-1

±10

±10

CO³⁾

от 0 до 500 млн^-1

от 0 до 20 млн^-1

±10

-

св. 20 до 500 млн^-1

-

±10

H2S^1),3)

от 0 до 200 млн^-1

от 0 до 20 млн^-1 св. 20 до 200 млн^-1

±10

±10

HCHO

от 0 до 10 млн^-1

от 0 до 0,4 млн^-1 св. 0,4 до 10 млн^-1

±25

±25

NO2

от 0 до 20 млн^-1

от 0 до 1 млн^-1 св. 1 до 20 млн^-1

±20

±20

NO

от 0 до 250 млн^-1

от 0 до 5 млн^-1 св. 5 до 250 млн^-1

±10

±10

PH3¹⁾

от 0 до 20 млн^-1

от 0 до 1 млн^-1

±20

-

C2H4O¹⁾

от 0 до 10 млн^-1

от 0 до 10 млн^-1

±20

-

C2H4O¹⁾

от 0 до 100 млн^-1

от 0 до 10 млн^-1 св. 10 до 100 млн^-1

±20

±20

C2H4O¹⁾

от 0 до 500 млн^-1

от 0 до 100 млн^-1 св. 100 до 500 млн^-1

±10

±10

Определяемый компонент

Диапазон показаний, об. доля (НКПР)

Диапазон измерений, в котором нормируются характеристики погрешности, об. доля (НКПР)

Пределы допускаемых значений основной погрешности, %.

приведенной к верхнему значению диапазона измерений

относительной

CH3SH

от 0 до 10 млн^-1

от 0 до 1 млн^-1 св. 1 до 10 млн^-1

±20

±20

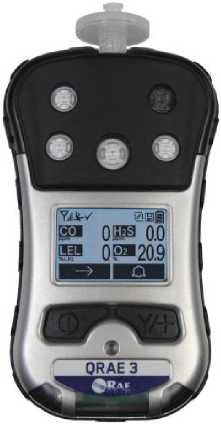

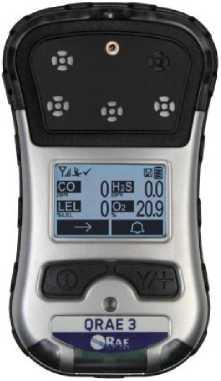

Модель QRAE 3

HCN ¹⁾

от 0 до 30 млн^-1

от 0 до 10 млн^-1 св. 10 до 30 млн^-1

±20

±20

no₂ ¹⁾

от 0 до 50 млн^-1

от 0 до 15 млн^-1 св. 15 до 50 млн^-1

±20

±20

PH3 ¹⁾

от 0 до 5 млн^-1

от 0 до 1 млн^-1

±20

-

CO

от 0 до 500 млн^-1

от 0 до 20 млн^-1 св. 20 до 500 млн^-1

±10

±10

Модели MultiRAE, Multi

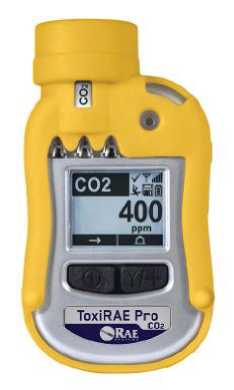

RAE Lite, MultiRAE Pro, ToxiRAE Pro CO₂

CO2 (IR)

от 0 до 5 % об.

от 0 до 0,5 % об. св. 0,5 до 5 % об.

±10

±10

Модели Mu

.tiRAE Lite, ToxiRAE Pro PID

ЛОС (по изобутилену)

от 0 до 1000 млн^-1

от 0 до 50 млн^-1 св. 100 до 1000 млн^-1

±15

±15

Углеводороды нефти (по гексану)

от 0 до 1000 млн^-1

от 0 до 50 млн^-1 св. 100 до 1000 млн^-1

±15

±15

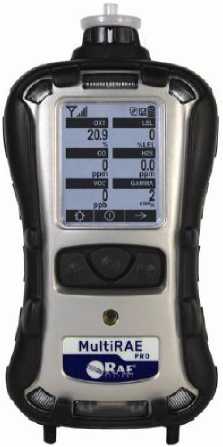

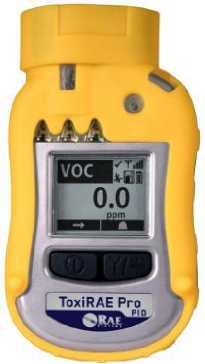

Модели ToxiRAE Pro PID, MultiRAE, MultiRAE Pro

ЛОС (по изобутилену)

от 0 до 2000 млн^-1

от 0 до 50 млн^-1 св. 50 до 2000 млн^-1

±15

±15

Углеводороды нефти (по гексану)

от 0 до 2000 млн^-1

от 0 до 50 млн^-1 св. 50 до 2000 млн^-1

±15

±15

Модели MultiRAE, MultiRAE Pro

ЛОС (по изобутилену)

от 0 до 5000 млн^-1

от 0 до 50 млн^-1 св. 50 до 5000 млн^-1

±15

±15

Модели MultiRAE, MultiRAE

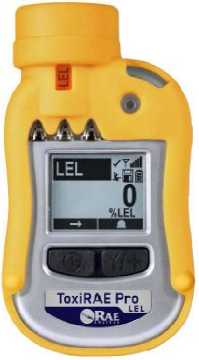

Lite, MultiRAE Pro, ToxiRAE Pro LEL, QRAE 3²⁾

Сумма углеводородов

CxHy (по

метану)

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5

Сумма углеводородов CxHy (по пропану)

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5

СН4 (Метан)

от 0 до 4,4 % (от 0 до 100 % НКПР)

от 0 до 2,2 % (от 0 до 50 % НКПР)

±5

-

Определяемый компонент

Диапазон показаний, об. доля (НКПР)

Диапазон измерений, в котором нормируются характеристики погрешности, об. доля (НКПР)

Пределы допускаемых значений основной погрешности, %.

приведенной к верхнему значению диапазона измерений

относительной

С2Н6 (Этан)

от 0 до 2,5 % (от 0 до 100 % НКПР)

от 0 до 1,25 % (от 0 до 50 % НКПР)

±5

-

С2Н4 (Этилен)

от 0 до 2,3 % (от 0 до 100 % НКПР)

от 0 до 1,15 % (от 0 до 50 % НКПР)

±5

-

С4Н10 (Бутан)

от 0 до 1,4 % об. (от 0 до 100 % НКПР)

от 0 до 0,7 % об. (от 0 до 50 % НКПР)

±5

-

СбН14 (Г ексан)

от 0 до 1,0 % (от 0 до 100 % НКПР)

от 0 до 0,5 % (от 0 до 50 % НКПР)

±5

-

С3Н8 (Пропан)

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±5

-

СзНб (Пропилен)

от 0 до 2,0 % (от 0 до 100 % НКПР)

от 0 до 1,0 % (от 0 до 50 % НКПР)

±5

-

С5Н12 (Пентан)

от 0 до 1,4 % (от 0 до 100 % НКПР)

от 0 до 0,7 % (от 0 до 50 % НКПР)

±5

-

СН3ОН

(Метанол)

от 0 до 5,5 % (от 0 до 100 % НКПР)

от 0 до 2,75 % (от 0 до 50 % НКПР)

±5

-

Н2 (Водород)

от 0 до 4 %

(от 0 до 100 % НКПР)

от 0 до 2 %

(от 0 до 50 % НКПР)

±5

-

Модели M

ultiRAE, MultiRAE Lite (c принудительным отбором пробы), Mu (инфракрасный сенсор NDIR)

itiRAE Pro

СН₄ (Метан)

от 0 до 4,4 % (от 0 до 100 % НКПР)

от 0 до 4,4 % (от 0 до 100 % НКПР)

±5

-

СН₄ (Метан)

от 0 до 100 %

от 0 до 100 %

±5

-

• ¹⁾ Используется для измерения объемной доли определяемого компонента при аварийной ситуации.

• ²⁾ Пределы допускаемой основной погрешности для каналов измерения метана, этана, этилена, бутана, гексана, пропана, пропилена, пентана, метанола, водорода нормированы при наличии в анализируемой среде только одного определяемого компонента.

• ³⁾ Сдвоенный сенсор CO/H2S

Наименование характеристики

Значение

Масса, г, не более:

- модель ToxiRAE Pro, ToxiRAE Pro CO2

220

- модель ToxiRAE Pro LEL, ToxiRAE Pro PID

235

- модель MultiRAE (с принудительным отбором пробы)

880

- модель MultiRAE (с диффузионным отбором пробы)

760

Наименование характеристики

Значение

- модель QRAE 3(с принудительным отбором пробы)

410

- модель QRAE 3(с диффузионным отбором пробы)

365

Электропитание, В:

• - модель ToxiRAE Pro (ионно-литиевый аккумулятор)

• - модель MultiRAE (ионно-литиевый аккумулятор или адаптер

3,7

для 4-х щелочных батарей типоразмера AA)

3,7

- модель QRAE 3 (ионно-литиевый аккумулятор)

3,7

Габаритные размеры, мм, не более: - модель ToxiRAE Pro

- высота

118

- ширина

60

- длина

30

- модель MultiRAE

- высота

193

- ширина

97

- длина

66

- модель QRAE 3 (с принудительным отбором пробы)

- высота

145

- ширина

82

- длина

42

- модель QRAE 3 (с диффузионным отбором пробы)

- высота

140

- ширина

82

- длина

42

Температура окружающей среды, ^оС:

- модели MultiRAE, MultiRAE Pro,

от -40 до +50

MultiRAE Lite

- модели ToxiRAE Pro, QRAE 3

от -45 до +60

Относительная влажность, %, не более

95 (без конденсации

влаги)

Срок службы сенсоров, лет:

- для CO/H2, CO/H2S, HCHO, C2H4O, CH3SH, PH3, PID, H2 (электрохимический сенсор)

1

- для остальных сенсоров

2

Время работы от аккумулятора после полной зарядки, часов: - модель ToxiRAE Pro

30

- модель ToxiRAE Pro LEL, ToxiRAE

12

- модель ToxiRAE Pro CO2

11

- модель MultiRAE (с принудительным отбором пробы)

12

- модель MultiRAE (с диффузионным отбором пробы)

18

- модель QRAE 3 (с принудительным отбором пробы)

11

- модель QRAE 3 (с диффузионным отбором пробы)

14

Время работы от аккумулятора повышенной ёмкости после

полной зарядки, часов

- модель MultiRAE (с принудительным отбором пробы)

18

- модель MultiRAE (с диффузионным отбором пробы)

28

Время работы от батарей, часов

- модель MultiRAE (с принудительным отбором пробы)

6

- модель MultiRAE (с диффузионным отбором пробы)

8

Наименование характеристики

Значение

Пределы дополнительной погрешности от изменения температуры окружающей среды на каждые 10 ⁰С, доля основной погрешности

±0,3

Время установления показаний T0,9, с, не более (при скорости потока газа не менее 0,5 дм³/мин):

- для инфракрасных сенсоров

30

- для термокаталитических сенсоров

15

- для фотоионизационных сенсоров

15

- для электрохимических сенсоров на кислород

15

- для электрохимических сенсоров остальных приборов

60

Маркировка взрывозащиты

- модель MultiRAE

0Ex ia II T4 Ga X

- модель MultiRAE Lite

1Ex d ia IIC T4 Gb X

- модель MultiRAE Pro

1Ex d ia IIC T4 Gb X

- модель ToxiRAE Pro

0Ex ia IIC T4 Ga X

- модель QRAE 3

0Ex ia IIC T4 Ga X
