Принцип действия газоанализаторов горючих газов стационарных инфракрасных с открытым оптическим трактом Searchline Excel XTC (далее - газоанализаторы) - оптический инфракрасный абсорбционный.

Способ отбора пробы - диффузионный.

Газоанализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.

Газоанализаторы выпускаются в двух модификациях, отличающихся назначением и конструктивным исполнением:

• - Searchline Excel XTC модели Long, Short, Medium с излучателем и приемником, выполненными в виде отдельных блоков, с открытым оптическим трактом, предназначенные для измерений на открытом оптическом тракте инфракрасного луча (расстояния Short от 5 до 40 м, Medium от 40 до 120 м, Long от 120 до 200 м);

• - Searchline Excel XTC модели Cross Duct с совмещенным блоком излучатель-приемник, предназначенные для использования в каналах ограниченных размеров, например газоходах, вентиляционных шахтах и т.п. (расстояния от 0,5 до 2,5 м или от 2,5 до 5 м).

Излучатель газоанализатора является источником инфракрасного излучения, а в состав приемника входит оптические датчики и электронные средства обработки сигналов.

Корпус газоанализатора выполнен из нержавеющей стали марки 316.

Газоанализатор обеспечивает выполнение следующих основных функций:

• - непрерывное измерение интегральной концентрации горючих газов в пространстве между излучателем и приемником (для Searchline Excel XTC модели Long, Short, Medium) или довзрывоопасной концентрации метана в пространстве между совмещенным модулем излучателя-приемника и отражателем (для Searchline Excel XTC модели Cross Duct);

• - формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА;

• - формирование выходного цифрового сигнала RS485, протокол Modbus RTU, для связи с ручным опросчиком SHC1.

Ручной опросчик SHC1 предоставляет пользователю интерфейс с набором меню, которые позволяют выбирать и вызывать команды для пуска системы в эксплуатацию и ее настройки, а также для просмотра состояния газоанализатора и проведения измерений.

Ручной опросчик SHC1 подключается к приемнику посредством распределительной коробки, соответствующей требованиям Технического регламента таможенного союза ТР ТС 012/2011 «О безопасности оборудования во взрывоопасных средах», используя защитное устройство SHC.

Газоанализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение содержания определяемых компонентов ;

- формирование выходных сигналов от 4 до 20 мА, RS485);

- настройку нулевых показаний и чувствительности (с помощью ручного опросчика SHC-1 или персонального компьютера со специализированным ПО);

- диагностику аппаратной и программной частей;

- ведение и хранение журнала неисправностей и предупреждений.

Газоанализаторы соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011), выполнены во взрывозащищенном исполнении по ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-11-2010, вид взрывозащиты "взрывонепроницаемая оболочка" и «искробезопасная цепь уровня «is», маркировка взрывозащиты:

• - Searchline Excel XTC                                              1 Ex d IIC T6/T5 Gb

и 1 Ex d op is IIC T6/T5 Gb

• - ручной опросчик SHC-1                                           1 Ex ia IIC T4 Gb;

• - соединительная коробка DVC 100                            1 Ex e mb ia IIC T2 Gb;

Корпус газоанализатора имеет степень защиты от доступа к опасным частям, попадания внешних твёрдых предметов и воды IP66/67 по ГОСТ 14254.

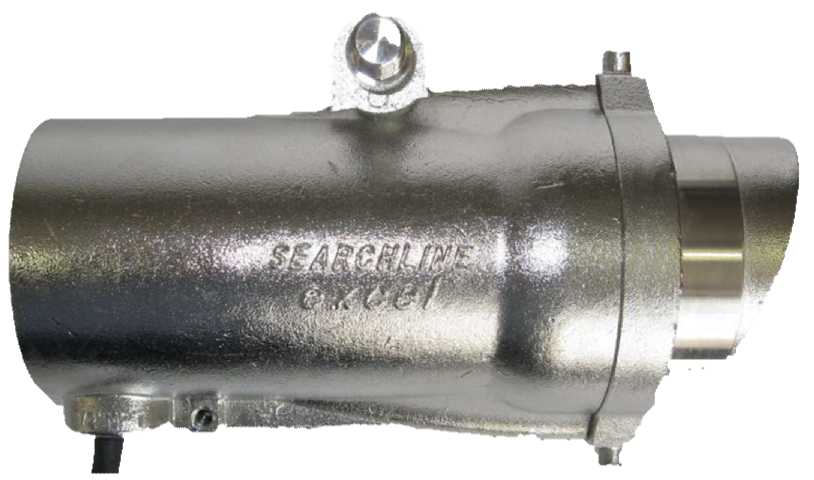

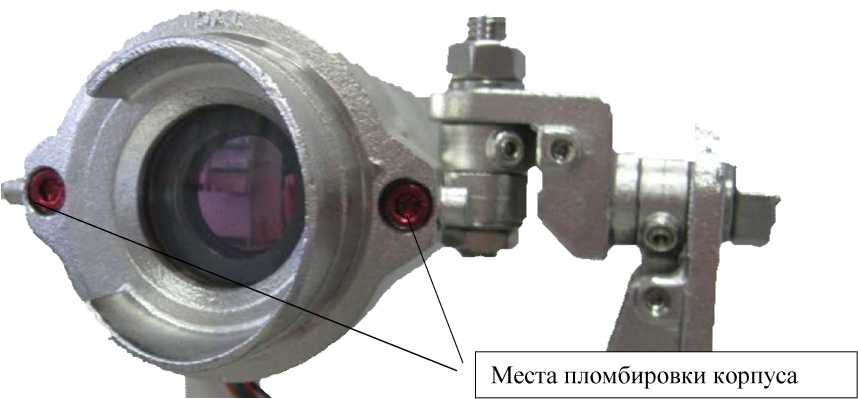

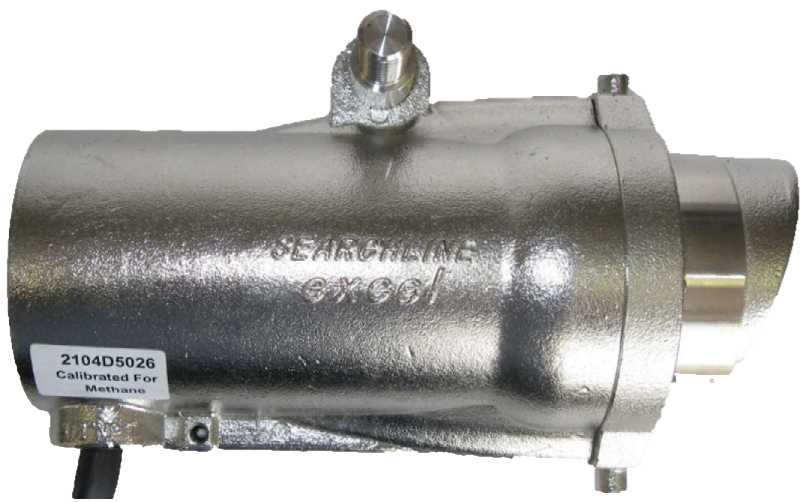

Внешний вид газоанализаторов приведен на рисунках 1 и 2, места для пломбировки корпуса для ограничения несанкционированного доступа - на рисунке 3.

Таблица 5

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов Searchline Excel XTC модели Long, Short, Medium приведены в таблице 2

Таблица 2

Прочие метрологические и технические характеристики газоанализаторов Searchline Excel XTC модели Long, Short, Medium приведены в таблице 3.

Таблица 3

газоанализаторов Searchline Excel XTC модели Cross Duct приведены в таблице 4.

Таблица 4

Средний срок службы газоанализаторов, лет                                     15

Средняя наработка на отказ, ч                                               24 000

Условия эксплуатации:

- диапазон температуры окружающей и анализируемой сред, ^oC          от -60 до +65

- относительная влажность, %                           от 0 до 99 (без конденсации)

- диапазон атмосферного давления, кПа                              от 91,5 до 105,5

Примечание - рабочая температура в воздуховоде Searchline Excel модели Cross Duct должна находиться в диапазоне от -40 до +50 °C. Температура внутри воздуховода до +60 °C является допустимой при условии, что температура за пределами воздуховода возле блока передатчика и приемника находится в пределах рабочего диапазона
