Номер по Госреестру СИ: 64307-16
64307-16 Сигнализаторы горючих газов
(HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz)
Назначение средства измерений:
Сигнализаторы горючих газов моделей HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz (далее - сигнализаторы) предназначены для измерения и сигнализации о превышении заданных значений довзрывоопасной концентрации метана и пропан-бутановой смеси в воздухе помещений для установки газоиспользующего оборудования жилых домов индивидуальной застройки и отдельных квартир домов многоэтажной застройки.
Внешний вид.
Сигнализаторы горючих газов

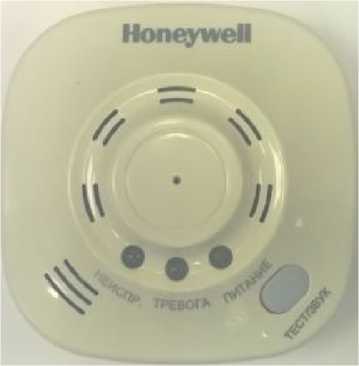

Рисунок № 1
Внешний вид.
Сигнализаторы горючих газов

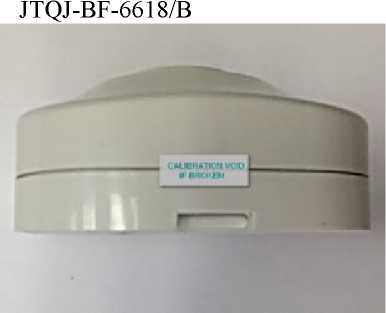

Рисунок № 2
Внешний вид.
Сигнализаторы горючих газов
Рисунок № 3
Внешний вид.
Сигнализаторы горючих газов

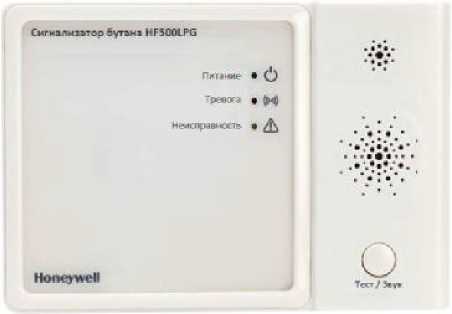

Рисунок № 4
Внешний вид.
Сигнализаторы горючих газов

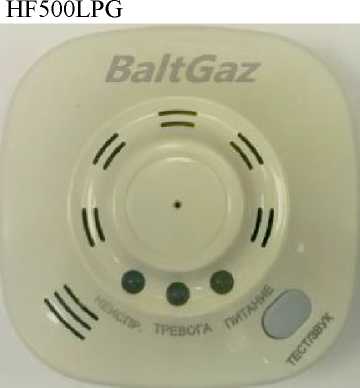

Рисунок № 5
Внешний вид.
Сигнализаторы горючих газов

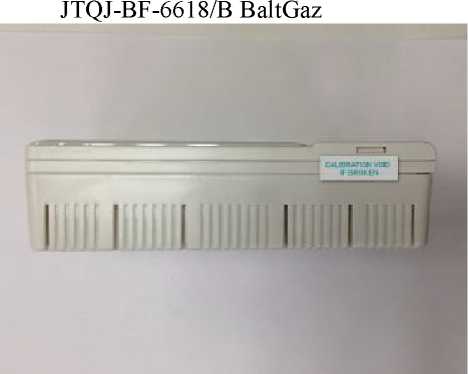

Рисунок № 6
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 24.06.2021
Номер записи - 155577
ID в реестре СИ - 377977
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
JTQJ-BF-6618B, JTQJ-BF-6618/B-RU, JTQJ-BF-6618/B, HF,
Производитель
Изготовитель - Фирма "Honeywell Analytics Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 207
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 206
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№798 от 2016.06.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Сигнализаторы горючих газов (HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Honeywell Analytics Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41009-09 01.08.2014 |
Датчики горючих и токсичных газов стационарные, APEX и Satellite XT Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41022-09 22.08.2019 |
Датчики концентрации углеводородов инфракрасные стационарные, Searchpoint Optima Plus Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41452-09 01.10.2014 |
Детекторы газов инфракрасные, IR-148 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
42539-09 12.12.2019 |
Газоанализаторы портативные многокомпонентные, Impact, Impact Pro, Impulse X4 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
43117-09 12.12.2019 |
Датчики горючих и токсичных газов стационарные, Sensepoint (Sensepoint, Sensepoint Plus, Sensepoint Pro, Sensepoint RFD, Sensepoint XCD), Signalpoint (Signalpoint, Signalpoint Pro) Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
43525-09 10.12.2019 |
Датчики оптические трассовые, Searchline Excel (мод. Long, Short, Medium, Cross Duct) Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
43528-09 12.12.2019 |
Детекторы токсичных газов стационарные, Series 3000 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
43971-10 01.04.2030 |
Преобразователи универсальные, XNX Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44419-10 01.04.2025 |
Системы измерительные газоаналитические , Unipoint, Touchpoint 1, Touchpoint 4 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45103-10 01.04.2025 |
Системы измерительные газоаналитические , 57 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
46107-10 01.04.2030 |
Датчики горючих и токсичных газов стационарные, АРЕХ, SATELLITE ХТ Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
58837-14 |
Газосигнализаторы инфракрасные, IR-148 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
61530-15 01.04.2030 |
Газоанализаторы портативные, BW мод. GasAlertClip Extreme, GasAlertExtreme, GasAlertQuattro, GasAlertMicroClip, GasAlertMax XT II, GasAlertMicro5, Clip Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
61878-15 01.04.2030 |
Датчики горючих газов стационарные, Searchpoint Optima Plus XTC Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
62238-15 01.04.2030 |
Газоанализаторы стационарные одноканальные, MIDAS Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
62294-15 20.07.2025 |
Газоанализаторы портативные, RAE Systems мод. ToxiRAE Pro, MultiRAE, MultiRAE Pro, MultiRAE Lite, QRAE 3 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
62879-15 25.12.2020 |
Газоанализаторы, RAE Systems мод. AreaRAE, AreaRAE Steel Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
63828-16 25.04.2021 |
Газоанализаторы портативные, BW GasAlert мод. MicroClip X3, Clip Real Time Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
64307-16 24.06.2021 |
Сигнализаторы горючих газов, HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
65881-16 07.12.2026 |
Газоанализаторы горючих газов стационарные инфракрасные с открытым оптическим трактом, Searchline Excel XTC Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
66001-16 16.12.2026 |
Комплексы измерительные, Touchpoint Plus, Touchpoint Pro Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
66863-17 01.03.2027 |
Газоанализаторы, XNX XTC Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год - для газоанализаторов с сенсорами MPD, Sensepoint PPM, Sensepoint HT, с Searchline Excel, Searchline Excel XTC, с электрохимическими EC; 2 года - для газоанализаторов с сенсорами Searchpoint Optima Plus, Searchpoint Optima Plus XTC |
|
68306-17 10.08.2022 |
Газоанализаторы стационарные фотоионизационные , RAEGuard 2 PID Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
78238-20 |
Газоанализаторы стационарные фотоионизационные , RAEGuard 2 PID мод. FGM-2001 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
79342-20 07.10.2025 |
Газоанализаторы портативные, BW Solo Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
80800-20 |
Газоанализаторы стационарные фотоионизационные , RAEGuard 2 PID модели FGM-2001 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Сигнализаторы горючих газов (HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ОАО "Федеральный научно-технический центр метрологии систем экологического контроля "Инвер (RA.RU.311264) | 203 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 2 | 1 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Сигнализаторы горючих газов (HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2256 | 2256 |
Программное обеспечение
Программное обеспечение отсутствует.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методике измерений приведены в руководстве (инструкции) по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сигнализаторам горючих газов HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.
ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
Техническая документация фирмы «Honeywell Analytics Ltd», Великобритания.
Поверка
Поверкаосуществляется в соответствии с документом МП 64307-16 «Сигнализаторы горючих газов HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz. Методика поверки», утвержденной ФБУ «Нижегородский ЦСМ» 02 марта 2016 г.
Основные средства поверки:
-
- государственные стандартные образцы - поверочные газовые смеси состава метан - воздух № 10653-2015, бутан - воздух № 10544-2014,
-
- воздух сжатый очищенный ГОСТ 17433-80.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт и (или) в виде наклейки наносится на прибор.
Изготовитель
Фирма «Honeywell Analytics Ltd», Великобритания
Адрес: Hatch Pond House, 4 Stinsford Road, Nuffield Industrial Estate, Poole, Dorset BH17 0RZ, United Kingdom.
Заявитель
Закрытое акционерное общество «Хоневелл» (ЗАО «Хоневелл»)
Москва, ИНН 7710065870
Адрес: 121059, Россия, Москва, Киевская ул., 7
Тел. (495) 796-98-00, факс (495) 796-98-93/94
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ "Нижегородский ЦСМ"), Россия, 603950 г. Нижний Новгород, ул. Республиканская, д.1, тел./факс (831) 428-78-78
Е-mail: mail@ nncsm.ru
Сигнализаторы представляют собой стационарные автоматические приборы непрерывного действия.
Принцип действия сигнализаторов:
-
- HF500NG, HF500LPG - термокаталитический, основанный на измерении сопротивления каталитически активного элемента датчика вследствие сгорания на нем молекул определяемого компонента;
-
- JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz - полупроводниковый, основанный на измерении проводимости полупроводникового чувствительного элемента под воздействием на него определяемого компонента.
Способ отбора пробы - дифузионный.
Сигнализаторы моделей HF500NG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz предназначены для измерения довзрывоопасной концентрации метана.
Сигнализатор модели HF500LPG предназначен для измерения довзрывоопасной концентрации пропан-бутановой смеси (по бутану).
Конструктивно сигнализаторы выполнены одноблочными в пластиковом корпусе. Внутри корпуса находится печатная плата с электронными компонентами, генератором звукового сигнала и датчиком. На лицевой панели сигнализатора расположены: световые индикаторы наличия питания (зеленый), превышения порога срабатывания (красный), отказа устройства (желтый), кнопка для проверки работоспособности устройства или для временного отключения звукового сигнала.
Сигнализаторы оснащены двумя реле для автоматической активации исполнительного устройства (например, отсечного газового клапана) и для подачи сигнала на внешнюю систему управления (например, пожарную сигнализацию) при превышении установленного значения концентрации определяемого компонента.
Внешний вид сигнализаторов показан на рисунках 1 - 4.
Место для пломбирования и нанесения знака поверки показано на рисунках 5 - 6.
Сигм ar mj »тср метана HF5D0NG
Гитамнс • (J
нмеярм месть • /Т\
Honeywe*
Рис. 1. Общий вид сигнализаторов
HF500NG
Рис. 3. Общий вид сигнализаторов
О Тест / <г,«
Рис. 2. Общий вид сигнализаторов
Рис. 4. Общий вид сигнализаторов
Рис. 6. Место для пломбирования и нанесения знака поверки сигнализаторов JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz
Рис. 5. Место для пломбирования и нанесения знака поверки сигнализаторов HF500NG, HF500LPG
Адаптер питания (для моделей JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz). Руководство по эксплуатации.
Паспорт.
Методика поверки.
|
Наименование параметра |
Значение | |
|
Порог срабатывания сигнализации (по бутану), % НКПР |
10 | |
|
Пределы допускаемой основной абсолютной погрешности срабатывания сигнализации, % НКПР |
±3 | |
|
Время прогрева, с, не более |
20 | |
|
Время срабатывания сигнализации, с, не более |
5 | |
|
Электропитание осуществляется однофазным переменным током номинальной частотой 50 Гц и номинальным напряжением 220 В | ||
|
Потребляемая мощность, В^А, не более |
4 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
150х104х40 | |
|
Масса, кг, не более |
0,4 | |
|
Средний срок службы, лет, |
5 | |
|
Условия эксплуатации:
|
от -10 до +55 от 0 до 95 от 86 до 106 | |
моделей JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz представлены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение | |
|
Порог срабатывания сигнализации (по метану), % НКПР |
4 | |
|
Пределы допускаемой основной абсолютной погрешности срабатывания сигнализации, % НКПР |
±3 | |
|
Время прогрева, мин, не более |
6 | |
|
Время срабатывания сигнализации, с, не более |
25 | |
|
Электропитание осуществляется от адаптера питания стабилизированным напряжением 24 B±10% с выходной мощностью не менее 12 Вт | ||
|
Потребляемая мощность, В^А, не более |
2 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
88х88х42 | |
|
Масса, кг, не более |
0,9 | |
|
Средний срок службы, лет |
5 | |
|
Условия эксплуатации:
|
от 0 до +55 от 0 до 93 от 86 до 106 | |
