Номер по Госреестру СИ: 78238-20
78238-20 Газоанализаторы стационарные фотоионизационные
(RAEGuard 2 PID мод. FGM-2001)
Назначение средства измерений:
Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID модели FGM-2001 (далее - газоанализаторы) предназначены для измерений объемной доли вредных газов (1,4-дихлоргексафторбутена-2,трифторхлорэтилена, 1,3-гексафторбутадиена) в воздухе.
Внешний вид.
Газоанализаторы стационарные фотоионизационные
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для измерений содержания определяемых компонентов.
Основные функции встроенного программного обеспечения:
-
- прием и обработка измерительной информации от первичного измерительного преобразователя;
-
- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;
-
- проведение градуировки газоанализаторов;
-
- самодиагностику аппаратной части газоанализатора.
В встроенном программном обеспечении реализованы следующие основные алгоритмы:
-
1) вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;
-
2) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
-
3) непрерывная самодиагностика аппаратной части сигнализаторов;
-
4) выдача информации по цифровому каналу связи RS-485.
Уровень защиты встроенного программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
RAEGuard 2 PID firmware |
Номер версии (идентификационный номер) ПО |
V2.00 |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на корпусе газоанализаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным фотоионизационным RAEGuard 2 PID модели FGM-2001
Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы «Honeywell Analytics Ltd», Великобритания
Поверка
Поверкаосуществляется по документу МП 242-2340-2019 «ГСИ. Газоанализаторы стационарные фото-ионизационные RAEGuard 2 PID модели FGM-2001. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 14 октября 2019 г.
Основные средства поверки:
-
- рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 генератор газовых смесей ГГС, исполнений ГГС-Р, ГГС-К (рег. № 62151-15);
-
- стандартные образцы состава газовые смеси 1,4-дихлоргексафторбутен-2 - азот (ГСО 11258-2018), трифторхлорэтилен - азот (ГСО 11257-2018), 1,3-гексафторбутадиен - азот (ГСО 10550-2014), изобутилен - воздух (ГСО 10539-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых сигнализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Honeywell Analytics Ltd.», Великобритания
Адрес: Hatch Pond House, 4 Stinsford Road, Nuffield Industrial Estate, Poole, Dorset BH17 0RZ
W eb-сайт: www.honeywellanalytics.com
Производственная площадка
Фирма «RAE Systems (Shanghai) Inc.», Китай
Адрес: 990 East Huiwang Road, Jiading District, Shanghai 201815, China
Заявитель
Акционерное общество «АСТОР» (АО «АСТОР»)
ИНН 4703015840
Адрес: 188663, Ленинградская обл., Всеволожский р-н, г. п. Кузьмоловский, ул. Заводская, здание 75
Телефон: +7 (812) 319-38-73
Факс: +7 (812) 319-38-74
E-mail: astor@astor.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID модели FGM-2001 являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип действия газоанализаторов фотоионизационный, основанный на измерении электрического тока, вызванного ионизацией молекул определяемых компонентов фотонами, излучаемыми источником вакуумного ультрафиолетового излучения (лампа с энергией ионизации 10,6 эВ).
Отбор пробы принудительный, за счет встроенного побудителя расхода (мембранный насос).
Конструктивно газоанализаторы выполнены одноблочными в окрашенном корпусе из нержавеющей стали марки 316L. На лицевой панели газоанализатора находятся светодиодный индикатор STATUS, жидкокристаллические дисплей с подсветкой и бесконтактные кнопки управления «+», «mode» и «-». Крышка корпуса имеет смотровое стеклянное окно, соединение с корпусом резьбовое. Доступ к органам управления газоанализатора возможен с помощью магнитного инструмента без открывания крышки корпуса. В верхней части корпуса расположены резьбовые отверстия (3/4” NPT с наружной резьбой) для кабельных вводов информационных линий и линий питания, в нижней части корпуса располагается измерительный преобразователь DigiPID.
Газоанализаторы имеют возможность настройки времени одного цикла измерений (в диапазоне от 10 до 300 с) и соотношения (в процентном выражении) времени работы мембранного насоса в цикле измерений к общему времени цикла (в диапазоне от 50 до 100 %).
Циклический режим работы насоса прерывается (насос переходит в непрерывный режим работы) в случае превышения измеренного значения содержания определяемого компонента установленного нижнего значения порога срабатывания сигнализации.
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:
-
- результатов измерений содержания определяемых компонентов;
-
- меню пользователя;
-
- информации о срабатывании сигнализации;
-
- служебной информации.
Газоанализаторы обеспечивают выходные сигналы:
-
- показания встроенного жидкокристаллического дисплея;
-
- светодиодная индикация о превышении заданных пороговых уровней;
-
- программируемые (три уровня срабатывания сигнализации) реле типа «сухой контакт» (до 30 В, 2 А);
-
- унифицированный аналоговый выходной сигнал постоянного тока (в диапазоне от 4 до 20 мА), соответствующий диапазону показаний газоанализаторов (от 0 до 100 млн-1);
-
- цифровой выходной сигнал RS-485, протокол ModBus.
Общий вид газоанализаторов стационарных фотоионизационных RAEGuard 2 PID модели FGM-2001 представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

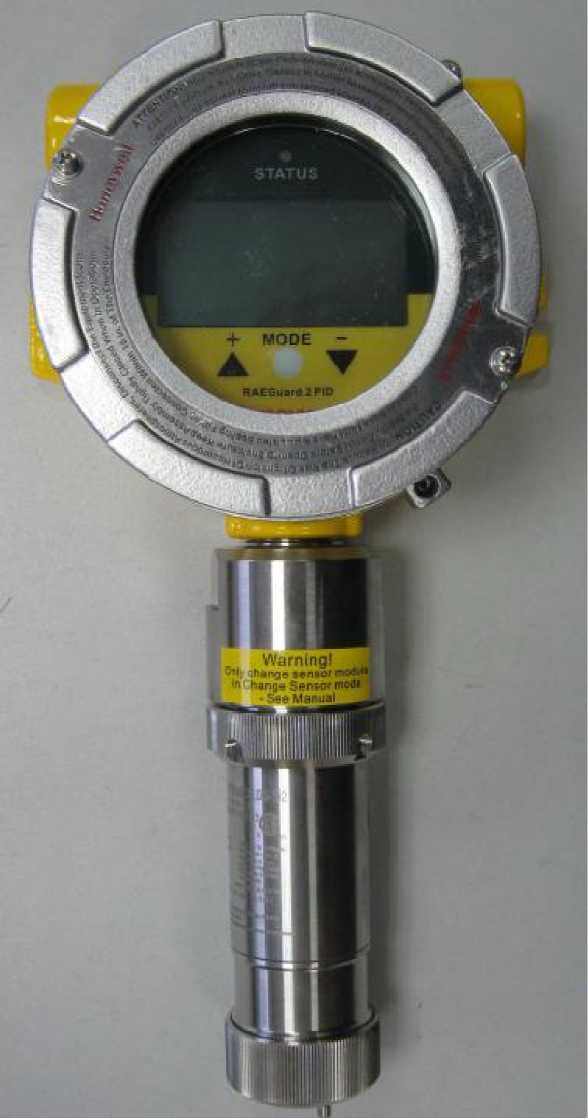

Рисунок 1 - Общий вид газоанализаторов
Место пломбирования от несанкционированного доступа
Рисунок 2 - Схема пломбирования газоанализаторов от несанкционированного доступа
Метрологические характеристики газоанализаторов приведены в таблицах 2 - 4.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора, зав. № D0370011U3
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, -1 млн |
Диапазоны измерений объемной доли определяемого компонента, -1 млн |
Пределы допу ной пог |
гскаемой основ- решности |
приведенной, % |
относительной, % | |||
1,4-дихлоргексафторбутен-2 (C4CI2F6) |
от 0 до 100 |
от 0 до 5 включ. |
±25 |
- |
св. 5 до 10 |
- |
±25 | ||
Примечания:
|
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности
газоанализаторов, зав. №№ D0370006U5, D0370005U3, D0370028W6, D0370003U5, D0370002U5, D0370007U3, D0370005U5, D0370009U5, D0370009U3, D0370008U3, D0370008U5
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, -1 млн |
Диапазоны измерений объемной доли определяемого компонента, -1 млн |
Пределы допу ной пог |
гскаемой основ- решности |
приведенной, % |
относительной, % | |||
Трифторхлорэтилен (C2F3CI) |
от 0 до 100 |
от 0 до 5 включ. |
±25 |
- |
св. 5 до 10 |
- |
±25 | ||
Примечания:
|
Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов, зав. №№ D0370010U3, D0370007V2, D0370033W6, D0370015V2, D0370041W6, D0370011V2, D0370004U5
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, -1 млн |
Диапазоны измерений объемной доли определяемого компонента, -1 млн |
Пределы допу ной пог |
скаемой основ-решности |
приведенной, % |
относительной, % | |||
1,3-гексафторбутадиен (C4F6) |
от 0 до 100 |
от 0 до 5 включ. |
±25 |
- |
св. 5 до 10 |
- |
±25 | ||
Примечания:
|
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение |
Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности |
0,5 |
Время прогрева газоанализаторов, мин, не более |
10 |
Предел допускаемого времени установления выходного сигнала по уровню 0,9 (Т0,9д)1} |
30 |
Предел допускаемого изменения выходного сигнала газоанализатора за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды на каждые 10°С, равны, в долях от предела допускаемой основной погрешности |
±1,0 |
Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности |
±1,0 |
Пределы допускаемой дополнительной погрешности газоанализатора при изменении атмосферного давления на каждые 3,3 кПа, в долях от пределов допускаемой основной приведенной погрешности |
±0,5 |
Нормальные условия измерений: о
|
от +15 до +25 от 30 до 80 от 97,3 до 105,3 |
1) без учета цикличности включения встроенного насоса (цикличность настраивается пользователем в диапазоне от 10 до 300 с) |
Таблица 6 - Основные технические характеристики газоанализаторов
Наименование характеристики |
Значение |
Электрическое питание газоанализаторов осуществляется постоянным током в диапазоне напряжений, В |
от 10 до 28 |
Электрическая мощность, потребляемая газоанализатором, Вт, не более |
5 |
Габаритные размеры газоанализатора, мм не более: - длина |
257 |
- ширина |
201 |
- высота |
107 |
Масса, кг, не более |
3,5 |
Условия эксплуатации: o - диапазон температуры окружающей и анализируемой сред, C |
от -20 до +55 |
- относительная влажность при температуре +25 oC, % |
от 0 до 95 |
- диапазон атмосферного давления, кПа |
от 90 до 110 |
Степень защиты газоанализаторов от попадания внутрь корпуса пыли и воды по ГОСТ 14254 - 2015 |
IP65 |
Средний срок службы, лет1-* |
10 |
Средняя наработка на отказ, ч |
40000 |
Газоанализаторы выполнены во взрывозащищенном исполнении по ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-11-2010, ГОСТ 31610.26-2012, маркировка взрывозащиты: |
1 Ex d [ia Ga] IIC T4 |
- газоанализатор RAEGuard 2 PID |
Gb X |
- датчик DigiPID (DS-10x) |
0Ex ia IIC T4 Ga X |
1) Без учета срока службы лампы фотоионизационного детектора (2 |
года). |
