Номер по Госреестру СИ: 58837-14
58837-14 Газосигнализаторы инфракрасные
(IR-148)
Назначение средства измерений:
Газосигнализаторы инфракрасные IR-148 (далее - газосигнализаторы) предназначены для непрерывного измерения массовой доли хладона 227еа (далее-хладон) в воздухе отапливаемых помещений вне рабочей зоны и сигнализации о превышении установленного уровня концентрации.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
IR-148
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО «Газпром нефть шельф» | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 980fd9bb-e65b-2f21-1203-3ef752ecfeff | 58837-14 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Идентификационные данные программного обеспечения, используемые для передачи данных с газосигнализатора на внешние устройства, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
IR148ZA |
RTR8.1 |
- |
- |
Защита программного обеспечения газосигнализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
наносится на лицевую панель газосигнализатора способом шелкографии и титульный лист технического руководства типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений входит в состав технического руководства на газосигнализатор.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газосигнализаторам инфракрасным IR-148
1 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»
2 ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
3 Техническая документация фирмы “Honeywell Analytics”, Великобритания.
осуществляется по документу МП 21-221-2014 «ГСИ. Газосигнализатор инфракрасный
IR-148. Методика поверки», утвержденному ФГУП «УНИИМ» в августе 2014 г.
Эталоны, применяемые при поверке:
- ГСО 10350-2013. Объемная доля хладона Хл227еа (C3HF7).
Диапазон (95-105) млн-1, абсолютная погрешность ±4 млн-1 ;
- ГСО 10350-2013. Объемная доля хладона Хл227еа (С3Н7).
Диапазон (450-550) млн-1, абсолютная погрешность ±17 млн-1;
- ГСО 10350-2013. Объемная доля хладона Хл227еа (С3НБ7).
Диапазон (950-1050) млн-1, абсолютная погрешность ±25 млн-1.
Принцип действия газосигнализатора основан на изменении характеристик инфракрасного излучения с изменением концентрации хладона, проходящего через сенсор, и регистрируемого изменения инфракрасным детектором.
В газосигнализаторе использована чувствительная инфракрасная технология, позволяющая выполнять измерение концентрации хладона при минимальном влиянии других газов, а также предусмотрена компенсация относительной влажности газа для обеспечения высокой стабильности работы.
Газосигнализатор имеет настенное исполнение и состоит из:
- четырехкнопочного дисплея на передней панели, где отображаются массовая доля хладона в каждой точке отбора пробы и предупреждения о неисправности газосигнализатора;
-многоточечного программируемого контроллера, обеспечивающего опрос каждой точки (от 1 до 8), отбора газа и преобразования измеренной величины в стандартный токовый сигнал (4-20) мА.
Четырехкнопочный дисплей позволяет входить в меню, в котором предусмотрены режимы: «калибровка», «настройка», «информация».
Программируемый контроллер позволяет настраивать газосигнализатор до 3 уровней аварийной сигнализации: внимание, предупреждение и тревога.
Г азосигнализатор позволяет с помощью пробоотборных трубок отбирать пробы газа в зонах, удаленных от газосигнализатора на расстоянии до 46 метров.
Газосигнализатор имеет порт RS-232, который позволяет передавать и обеспечивать хранение следующих сообщений:
•Первое содержит:
-тип газа, номер точки отбора, измеренная концентрация и единица измерения;
- состояние прибора и уровень тревоги;
• Второе содержит сведения о зарегистрированных данных:
-дату и время,
- номер точки отбора газа,
-зарегистрированная концентрация.

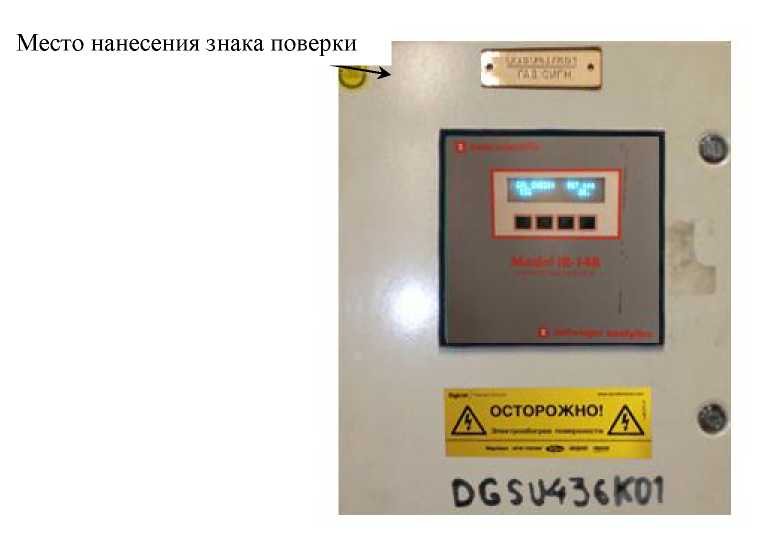

Общий вид газосигнализатора представлен на рисунке 1.

Рисунок 1 - Общий вид газосигнализатора с указанием места нанесения знака поверки
Таблица 2 - Комплектность газосигнализатора
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Г азосигнализатор инфракрасный |
IR-148 |
1 | |
|
Набор фильтров |
780248 |
Определяется количеством точек пробоотбора |
Поставляется по отдельному заказу |
|
Руководство |
1998M0312 Версия 6 (8/09) August 2009 MAN0876 RU |
1 | |
|
Методика поверки |
МП 21-221-2014 |
1 |
Диапазон измерения, млн-1 0-1000
Пределы допускаемой абсолютной погрешности, млн-1 ±(1+0,10*Сх),
где Сх - измеренная концентрация хладона, млн-1
Предел допускаемого изменения показаний в
течение 8 ч непрерывной работы, млн-1 1,0+0,02^Сх
Напряжение питания, В 100-240
Частота напряжения питания, Гц 50-60
Потребляемая мощность, В •А, не более 1200
Габаритные размеры (высота х ширина х глубина), мм, не более
457,2х146,4х177,8
|
Масса, кг, не более Условия эксплуатации: |
20 |
|
15-25 95 84-106,7 10 |
