Номер по Госреестру СИ: 45103-10
45103-10 Системы измерительные газоаналитические
(57)
Назначение средства измерений:
Системы измерительные газоаналитические серии 57 предназначены для измерения объемной доли токсичных газов и кислорода, а также довзрывоопасных концентраций горючих газов и паров в воздухе рабочей зоны и выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.

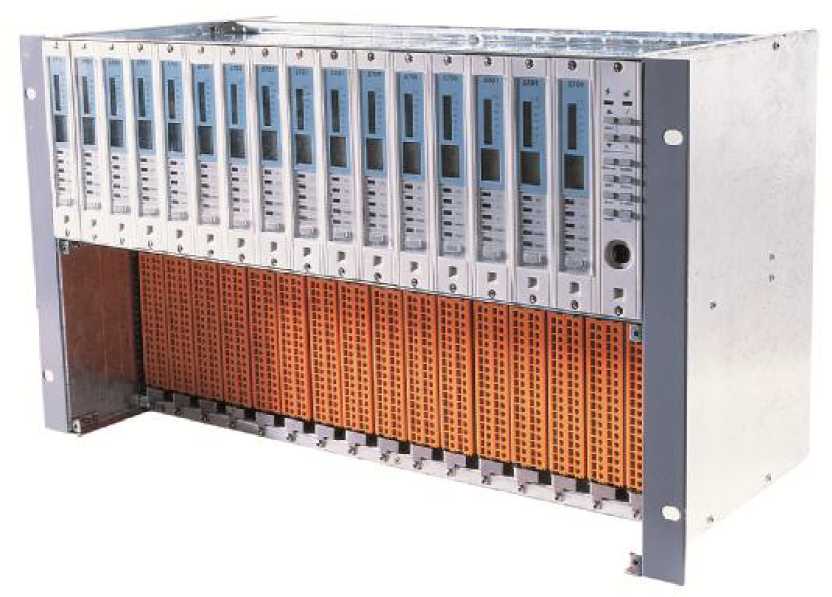

Внешний вид.
Системы измерительные газоаналитические
Рисунок № 1

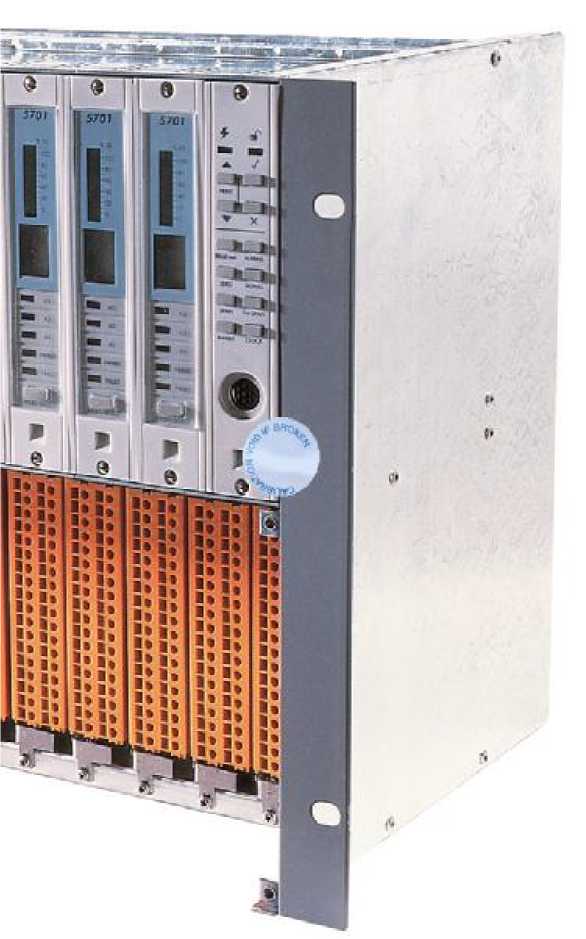

Внешний вид.
Системы измерительные газоаналитические
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 01.04.2025
Номер записи -
ID в реестре СИ - 356040
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Система измерительная газоаналитическая серии 57, серии 57, Нет модификации, 57, 0,
Производитель
Изготовитель - Фирма "Honeywell Analytics Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 116
Выдано извещений - 0
Кол-во периодических поверок - 78
Кол-во средств измерений - 4
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№841 от 2015.07.17 О продлении срока действия свидетельств об утверждении типа средств измерений
№682 от 2020.04.01 ПРИКАЗ О продлении срока действия свидетельств об утверждении типа средств измерений 50 шт
Наличие аналогов СИ: Системы измерительные газоаналитические (57)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Honeywell Analytics Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41009-09 01.08.2014 |
Датчики горючих и токсичных газов стационарные, APEX и Satellite XT Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41022-09 22.08.2019 |
Датчики концентрации углеводородов инфракрасные стационарные, Searchpoint Optima Plus Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41452-09 01.10.2014 |
Детекторы газов инфракрасные, IR-148 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
42539-09 12.12.2019 |
Газоанализаторы портативные многокомпонентные, Impact, Impact Pro, Impulse X4 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
43117-09 12.12.2019 |
Датчики горючих и токсичных газов стационарные, Sensepoint (Sensepoint, Sensepoint Plus, Sensepoint Pro, Sensepoint RFD, Sensepoint XCD), Signalpoint (Signalpoint, Signalpoint Pro) Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
43525-09 10.12.2019 |
Датчики оптические трассовые, Searchline Excel (мод. Long, Short, Medium, Cross Duct) Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
43528-09 12.12.2019 |
Детекторы токсичных газов стационарные, Series 3000 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
43971-10 01.04.2025 |
Преобразователи универсальные, XNX Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44419-10 01.04.2025 |
Системы измерительные газоаналитические , Unipoint, Touchpoint 1, Touchpoint 4 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45103-10 01.04.2025 |
Системы измерительные газоаналитические , 57 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
46107-10 01.04.2025 |
Датчики горючих и токсичных газов стационарные, АРЕХ, SATELLITE ХТ Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
58837-14 |
Газосигнализаторы инфракрасные, IR-148 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
61530-15 01.04.2025 |
Газоанализаторы портативные, BW мод. GasAlertClip Extreme, GasAlertExtreme, GasAlertQuattro, GasAlertMicroClip, GasAlertMax XT II, GasAlertMicro5, Clip Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
61878-15 01.04.2025 |
Датчики горючих газов стационарные, Searchpoint Optima Plus XTC Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
62238-15 01.04.2025 |
Газоанализаторы стационарные одноканальные, MIDAS Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
62294-15 20.07.2025 |
Газоанализаторы портативные, RAE Systems мод. ToxiRAE Pro, MultiRAE, MultiRAE Pro, MultiRAE Lite, QRAE 3 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
62879-15 25.12.2020 |
Газоанализаторы, RAE Systems мод. AreaRAE, AreaRAE Steel Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
63828-16 25.04.2021 |
Газоанализаторы портативные, BW GasAlert мод. MicroClip X3, Clip Real Time Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
64307-16 24.06.2021 |
Сигнализаторы горючих газов, HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
65881-16 07.12.2026 |
Газоанализаторы горючих газов стационарные инфракрасные с открытым оптическим трактом, Searchline Excel XTC Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
66001-16 16.12.2026 |
Комплексы измерительные, Touchpoint Plus, Touchpoint Pro Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
66863-17 01.03.2027 |
Газоанализаторы, XNX XTC Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год - для газоанализаторов с сенсорами MPD, Sensepoint PPM, Sensepoint HT, с Searchline Excel, Searchline Excel XTC, с электрохимическими EC; 2 года - для газоанализаторов с сенсорами Searchpoint Optima Plus, Searchpoint Optima Plus XTC |
|
68306-17 10.08.2022 |
Газоанализаторы стационарные фотоионизационные , RAEGuard 2 PID Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
78238-20 |
Газоанализаторы стационарные фотоионизационные , RAEGuard 2 PID мод. FGM-2001 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
79342-20 07.10.2025 |
Газоанализаторы портативные, BW Solo Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
80800-20 |
Газоанализаторы стационарные фотоионизационные , RAEGuard 2 PID модели FGM-2001 Фирма "Honeywell Analytics Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Системы измерительные газоаналитические (57)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "Медаар" (RA.RU.311626) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 31 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СНГ-ЕК" (РОСС RU.0001.310379) | 6 | 0 | 6 | 0 | 4 | 0 | 4 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 0 | 9 | 0 | 3 | 0 | 3 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 12 | 0 | 12 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 26 | 0 | 26 | 0 | 9 | 0 | 9 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 25 | 0 | 25 | 0 | 25 | 0 | 25 |
Стоимость поверки Системы измерительные газоаналитические (57)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Краснодарский ЦСМ Краснодарский край |
2007 | 1621 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
1775 | 1621 |
|
ФБУ Рязанский ЦСМ Рязанская область |
1302 | 1621 |
|
ФБУ Рязанский ЦСМ Рязанская область |
1444 | 1621 |
|
ФБУ Челябинский ЦСМ Челябинская область |
1577 | 1621 |
Программное обеспечение
Системы имеют встроенное программное обеспечение.
Информационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
System 57 - 5701 control cards |
|
Номер версии (идентификационный номер) ПО |
2V9 |
|
Цифровой идентификатор ПО |
0010B2BA |
|
Другие идентификационные данные (если имеются) | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
System 57 - 5704 control cards |
|
Номер версии (идентификационный номер) ПО |
1V7 |
|
Цифровой идентификатор ПО |
0010B3BA |
|
Другие идентификационные данные (если имеются) |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
System 57 - Engineering card |
|
Номер версии (идентификационный номер) ПО |
2V2 |
|
Цифровой идентификатор ПО |
0011B7BA |
|
Другие идентификационные данные (если имеются) |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню:
- высокий: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств (программы-отладчики и редакторы жесткого диска, средства программной разработки).
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на боковую панель газоанализаторов методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений приведены в руководстве по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерительным газоаналитическим серии 57-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические ус
ловия.
-
2 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содер
жания компонентов в газовых средах.
-
3 Техническая документация изготовителя фирмы "Honeywell Analytics Ltd.".
Поверка
Поверкапроводится в соответствии с документом МП-242-1057-2010 "Системы измерительные газоаналитические серии 57. Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП «ВНИ-ИМ им Д.И. Менделеева» "30" июня 2010 г.
Основные средства поверки:
-
1) ГСО-ПГС в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;
-
2) Генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ в комплекте с ГСО-ПГС в баллонах под давлением по ТУ 6-16-2956-92;
-
3) Генератор термодиффузионный ТДГ-01 по ШДЕК.418319.001 ТУ в комплекте с источниками микропотоков ИМ по ИБЯЛ.418319.013 ТУ (№ 15075-01 в Госреестре РФ);
-
4) Газоаналитический комплекс «МОГАИ-6» ИРМБ.413426.001 РЭ (№ 19858-00 в Госреестре РФ) для получения ПГС на основе HCN;
-
5) Генератор озона ГС-024 ИРМБ.413332.001 ТУ;
-
6) Установка газодинамическая высшей точности УВТ-Ф (регистрационный № 60-А-89) для получения ПГС на основе РНз;
-
7) Установка высшей точности УВТ-Ар (регистрационный № 59-А-89) для получения ПГС на основе ASH3;
-
8) Установка ГДУ-34 гЯ6434.00.00.000 РЭ для получения ПГС на основе СОС12;
-
9) Поверочные смеси - эталоны сравнения (ЭС) в баллонах под давлением, выпускаемые по МИ 2590-2008;
-
10) Установка ГДУ-ЗЛ гЯ.6433.00.00.000 ТО для получения ПГС на основе диметиламина, триметиламина, диэтиламина, триэтиламина, гидразина;
-
11) Поверочные газовые смеси - эталонные материалы ФГУП «ВНИИМ им. Д.И. Менделеева» (ЭМ ВНИИМ) - ПГС в баллонах под давлением, выпускаемые по МИ 2590-2008;
-
12) М-МВИ-204-07 "Методика выполнения измерений объемной доли 1,2-дихлорэтана и винилхлорида в газовых смесях с использованием аналитического газового хроматографа "Цвет-500";
-
13) Поверочные газовые смеси, аттестованные по Хд 1.456.445 МИ "Методика выполнения измерений массовой концентрации органических компонентов";
-
14) Поверочный нулевой газ (ПНГ) воздух марки А, Б в баллонах под давлением по ТУ 6-21-582;
-
15) Азот газообразный особой чистоты сорт 1, 2 в баллонах под давлением по ГОСТ 9293-74.
Изготовитель
Фирма «Honeywell Analytics Ltd», ВеликобританияАдрес: Hatch Pond House, 4 Stinsford Road, Nuffield Estate Pool, Dorset, BH 17, Great Britain; Телефон: +44(0)1202 676161
Факс: +44(0)1202 678011
Заявитель
Закрытое акционерное общество «Хоневелл» (ЗАО «Хоневелл »), Российская Федерация.
Адрес: 121059, РФ, Москва, ул. Киевская, д.7, подъезд 7, этаж 8.
Тел.: +7 (495) 796-98-00, факс: +7 (495) 796-98-93.
Интернет-адрес: http://www.honeywellanalytics.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, г.Санкт-Петербург, Московский пр., д.19.
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Интернет-адрес: http://www.vniim.ru
Системы измерительные газоаналитические серии 57 (далее системы) являются стационарными автоматическими приборами непрерывного действия.
Конструктивно система состоит из следующих блоков:
-
1) контроллер модульного типа серии 57;
-
2) первичные измерительные преобразователи (ПИП).
В состав контроллера серии 57 входят:
-
1) платы управления модели 5701 (одноканальная) и/или 5704 (4-х канальная). Платы управления модели 5701 и 5704 имеют 2 варианта входов - для подключения термокаталитических ПИП с мостовой схемой и для подключения ПИП с унифицированным аналоговым выходным сигналом (4-20) мА (2-х и 3-х проводные). В состав контроллера также могут входить платы управления модели 5704F для подключения датчиков пожарной сигнализации (датчики пламени, дыма, тепла, точки ручного вызова);
-
2) блоки питания;
-
3) плата технического обеспечения с дополнительными модулями (модуль последовательного обмена данными, модуль драйвера принтера с интерфейсом RS232, модуль обновления общего аварийного сигнала) - для изменения настроечных параметров плат управления и выдачи информации в АСУ ТП верхнего уровня;
-
4) интерфейсные платы.
Электрическое питание ПИП может осуществляться как непосредственно от плат управления системы серии 57, так и от дополнительных источников питания.
Модули устанавливаются в стандартные 19" монтажные стойки и монтажные шкафы.
В состав систем входят ПИП с аналоговым выходом по току (двух- или трехпроводные) и/или напряжению (трехпроводные термокаталитические ПИП) следующих исполнений:
-
1) APEX с электрохимическими и термокаталитическими сенсорами (номер по Госреестру СИ 41009-09);
-
2) Satellite XT с электрохимическими и термокаталитическими сенсорами (номер по Госреестру СИ 41009-09);
-
3) Searchpoint Optima Plus с инфракрасными оптическими сенсорами (номер по Госреестру СИ номер по Госреестру СИ 41022-09);
-
4) Signalpoint, Sensepoint, Sensepoint Plus, Sensepoint Pro с электрохимическими и термокаталитическими сенсорами, Sensepoint RFD с термокаталитическими сенсорами, Sensepoint XCD с электрохимическими, термокаталитическими и инфракрасными сенсорами (номер по Госреестру СИ 43117-09);
-
5) Series 3000, Signalpoint Pro с электрохимическими сенсорами (номер по Госреестру СИ 43528-09);
-
6) XNX с электрохимическими, термокаталитическими и инфракрасными сенсорами (номер по Госреестру СИ 43971-10);
-
7) Searchline Excel (long, medium, short), Searchline Excel Cross Duct с оптическими сенсорами (трассовые) (номер по Госреестру СИ 43525-09).
Степень защиты корпуса элементов систем от внешних воздействий по ГОСТ 14254-96:
1) контроллер серии 57 (при установке в монтажный шкаф) - IP54;
2) ПИП - не ниже IP54.
ПИП, за исключением Satellite XT и Signalpoint для токсичных газов, выполнены во взрывозащи-
щенном исполнении, маркировка взрывозащиты:
APEX
Searchpoint Optima Plus
Sensepoint Plus, Sensepoint Pro, Sensepoint RFD
Sensepoint XCD
Signalpoint Pro
Sensepoint для горючих газов
Signalpoint для горючих газов
Sensepoint для токсичных газов
XNX (без ПИП)
Series 3000
lExdiaIICT4(T5) X;
1 ExdIICT4...T5 X; lExdIICT4; lExdIICT6 DIP A21 Та 85°C IP66;
0ExiaIICT4 X;
lExd IICT4...T6 X;
2ExedIICT4 X;
lExdiaIICT4 X; lExdIICT5 или lExd[ia]IIBT4/H2; lExd[ia]IIBT4/H2;
Searchline Excel (long, medium, short), Searchline Excel Cross Duct lExiadIICT5...T6.
Общий вид систем представлен на рисунке 1.
Рисунок 1 - Системы измерительные газоаналитические серии 57
Механическая защита корпуса от несанкционированного доступа выполняется с помощью наклеек-пломб (внешний вид корпуса с наклейкой-пломбой показан на рисунке 2).
Рисунок 2 - Защита корпуса от несанкционированного доступа
1) Диапазоны измерений, пределы допускаемой основной погрешности и время установления показаний систем по измерительным каналам.
1.1) Диапазоны измерений и пределы допускаемой основной погрешности систем и время установления показаний по измерительным каналам с точечными ПИП приведены в таблицах 2 - 15 (в связи с тем, что основная погрешность канала передачи информации пренебрежимо мала по сравнению с основной погрешностью ПИЛ, основная погрешность измерительного канала будет определяться значением погрешности соответствующего ПИП)
Таблица 2 - измерительный канал с ПИП APEX с электрохимическими сенсорами
|
Определяемый компонент |
Диапазон показаний (номинальный) млн-1 |
Диапазон измере- .. -1 ний, млн |
Пределы допускаемой погрешности, % |
Время установления показаний Т0,9, с, не более | |||
|
приведен ной |
относительной | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 | ||
|
AsH3 |
arsine |
арсин |
0 - 0,20 |
0-0,05 |
±20 |
- |
30 |
|
0,05-0,20 |
- |
±20 | |||||
|
ВгН6 |
diborane |
диборан |
0-0,40 |
0-0,10 |
±20 |
- |
30 |
|
0,10-0,40 |
- |
±20 | |||||
|
NH3 |
ammonia (50 |
аммиак |
0-50 |
0-30 |
±20 |
- |
90 |
|
-1 млн ) |
30-50 |
- |
±20 | ||||
|
NH3 |
ammonia |
аммиак |
0-100 |
0-30 |
±20 |
- |
90 |
|
(100 млн-1) |
30-100 |
- |
±20 | ||||
|
NH3 |
ammonia |
аммиак |
0-400 |
0-30 |
±20 |
- |
90 |
|
(400 млн-1) |
30-400 |
- |
±20 | ||||
|
NH3 |
ammonia |
аммиак |
0 -1000 |
0-300 |
±20 |
- |
90 |
|
(1000 млн-1) |
300 -1000 |
- |
±20 | ||||
|
BF3 |
boron |
трифторид |
0-4,0 |
0-1,0 |
±20 |
- |
240 |
|
trifluoride |
бора |
1,0-4,0 |
- |
±20 | |||
|
Bl2 |
bromine |
бром |
0 -0,40 |
0-0,10 |
±20 |
- |
240 |
|
0,10-0,40 |
- |
±20 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | ||
|
CO |
carbon mon- |
оксид уг- |
0-100 |
0-20 |
± 15 |
- |
30 |
|
oxide |
лерода |
20-100 |
- |
± 15 | |||
|
CO |
carbon mon- |
оксид уг- |
0-200 |
0-20 |
± 15 |
- |
30 |
|
oxide |
лерода |
20-200 |
- |
± 15 | |||
|
CO |
carbon mon- |
оксид уг- |
0-500 |
0-20 |
± 15 |
- |
30 |
|
oxide |
лерода |
20-500 |
- |
±15 | |||
|
Cl2 |
chlorine |
хлор |
0-2,0 |
0-1, |
±20 |
- |
90 |
|
0 1,0-2,0 |
- |
±20 | |||||
|
Cl2 |
chlorine |
хлор |
0-5,0 |
0-1,0 |
±20 |
- |
90 |
|
1,0-5,0 |
- |
±20 | |||||
|
Cl2 |
chlorine |
хлор |
0-15 |
0-5 |
±20 |
- |
90 |
|
5-15 |
- |
±20 | |||||
|
C2H4 |
ethylene ox- |
оксид эти- |
0-4,0 |
0-1,0 |
±20 |
- |
180 |
|
O |
ide |
лена |
1,0-4,0 |
- |
±20 | ||
|
F2 |
fluorine |
фтор |
0-4,0 |
0-1,0 |
±20 |
- |
180 |
|
1,0-4,0 |
- |
±20 | |||||
|
H2 |
hydrogen (1 %) |
водород |
0-1000 |
0-1000 |
± 10 |
- |
70 |
|
HBr |
hydrogen |
бромистый |
0-12,0 |
0-1,0 |
±20 |
- |
240 |
|
bromide |
водород |
1,0-12,0 |
- |
±20 | |||
|
HCI |
hydrogen |
хлористый |
0-20 |
0-10 |
±20 |
- |
180 |
|
chloride |
водород |
10-20 |
- |
±20 | |||
|
HCN |
hydrogen |
цианистый |
0-20 |
0-10 |
±20 |
- |
30 |
|
cyanide |
водород |
10-20 |
- |
±20 | |||
|
HF |
hydrogen |
фтористый |
0-12,0 |
0-1,0 |
±20 |
- |
170 |
|
fluoride |
водород |
1,0-12,0 |
- |
±20 | |||
|
H2S |
hydrogen sul- |
сероводород |
0-20 |
0-10 |
±20 |
- |
30 |
|
fide |
10-20 |
- |
±20 | ||||
|
H2S |
hydrogen sul- |
сероводород |
0-50 |
0-10 |
±20 |
- |
30 |
|
fide |
10-50 |
- |
±20 | ||||
|
H2S |
hydrogen sul- |
сероводород |
0-100 |
0-10 |
±20 |
- |
30 |
|
fide |
10-100 |
- |
±20 | ||||
|
NO |
nitric oxide |
оксид азота |
0-100 |
0-10 |
±20 |
- |
20 |
|
10-100 |
- |
±20 | |||||
|
O2 |
oxygen |
кислород |
0-21,0 % |
0-5,0 |
±5 |
- |
10 |
|
(об.д.) |
5,0-21,0 % (об.) |
- |
±5 | ||||
|
O3 |
ozone |
озон |
0 - 0,40 |
0-0,10 |
±20 |
- |
60 |
|
0,10-0,40 |
- |
±20 | |||||
|
СОС |
phosgene |
фосген |
0 - 0,40 |
0-0,10 |
±20 |
- |
30 |
|
12 |
0,10-0,40 |
- |
±20 | ||||
|
РН3 |
phosphine (2 |
фосфин |
0-1,20 |
0-0,10 |
±20 |
- |
30 |
|
el.) |
0,10-1,20 |
- |
±20 | ||||
|
С3Н6 |
propy |
оксид про- |
0-8,0 |
0-1,0 |
±20 |
- |
180 |
|
O |
lene |
пилена |
1,0-4 |
- |
±20 | ||
|
oxide | |||||||
|
SiH4 |
silane |
силан |
0-20 |
0-20 |
±20 |
- |
40 |
|
SO2 |
sulfur dioxide |
диоксид се- |
0-8,0 |
0-5,0 |
±20 |
- |
35 |
|
ры |
5,0 -8,0 |
- |
±20 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 | ||
|
SO2 |
sulfur dioxide |
диоксид серы |
0-15,0 |
0-5,0 5,0 -15,0 |
±20 |
±20 |
35 |
|
SF6 (элегаз) |
sulfur hexafluoride |
гексафторид серы |
0 - 4000 |
0-1000 1000-4000 |
± 15 |
± 15 |
240 |
|
TEO S |
tetraethyl orthosilicate |
тетраэтилортосиликат |
0-40 |
0-5 5-20 |
±20 |
±20 |
240 |
|
C4H8 S |
тиофен (тетрагидротиофен) |
0-40 |
0-10 10- 40 |
±20 |
±20 |
240 | |
Таблица 3 - измерительный канал с ПИП Satellite XT с электрохимическими сенсорами
|
Определяемый компонент |
Диапазон |
Диапазон |
Пределы допускаемой |
Время ус- | |||
|
показаний |
измере- |
погрешности, % |
тановления | ||||
|
(номиналь- |
~ -1 ний, млн |
приведен |
относи- |
показаний | |||
|
ный), млн 1 |
ной |
тельной |
То,9, с? не более | ||||
|
1 |
2 |
3 |
4 |
5 |
6 | ||
|
3MS |
trimethylsila |
триметил- |
0-20 |
0-20 |
±20 |
- |
240 |
|
ne |
силан | ||||||
|
AsHs |
arsine (3 el.) |
арсин |
0-1,00 |
0-0,10 |
±20 |
- |
30 |
|
0,10-1,00 |
- |
±20 | |||||
|
AsHs |
arsine (2 el.) |
арсин |
- « - |
- « - |
- « - |
- « - |
30 |
|
AsHs |
arsine (2 el.) |
арсин |
0- 10 |
0-10 |
±20 |
- |
30 |
|
В2Н5 |
diborane |
диборан |
0-1,00 |
0-0,10 |
±20 |
- |
30 |
|
0,10-1,00 |
- |
±20 | |||||
|
Br2 |
bromine |
бром |
0-5,00 |
0-0,10 |
±20 |
- |
240 |
|
0,10-5,00 |
- |
±20 | |||||
|
CH3F |
methyl fluo- |
метил- фто- |
0-0,500 |
0-0,500 % |
± 15 |
- |
240 |
|
ride |
рид |
% (об.) |
(об.) | ||||
|
Cl2 |
chlorine |
хлор |
0-5,00 |
0 - 0,30 |
±20 |
- |
30 |
|
0,30-5,00 |
- |
±20 | |||||
|
СО |
carbon mon- |
оксид уг- |
0-500 |
0-20 |
± 15 |
- |
40 |
|
oxide |
лерода |
20-500 |
- |
± 15 | |||
|
СОС12 |
phosgene |
фосген |
0-1,00 |
0-0,10 |
±20 |
- |
30 |
|
0,10-1,00 |
- |
±20 | |||||
|
DCE 1,2 |
di-chloro- |
1,2 дихлор- |
0 - 1000 |
0-15 |
±20 |
- |
240 |
|
ethylene 1,2 |
этилен |
15-1000 |
- |
±20 | |||
|
F2 |
fluorine |
фтор |
0 - 5,00 |
0-0,10 |
±20 |
- |
180 |
|
0,10-5,00 |
- |
±20 | |||||
|
F2 |
fluorine |
фтор |
0-30 |
0-30 |
± 15 |
- |
180 |
|
GeH4 |
germane |
гидрид гер- |
0-5,0 |
0-2,0 |
±20 |
- |
240 |
|
мания |
2,0 - 5,0 |
- |
±20 | ||||
|
H2 |
hydrogen (1 |
водород |
0- 1,000 |
0- 1,000 % |
± 10 |
- |
70 |
|
%) |
(об.) | ||||||
|
H2S |
hydrogen |
сероводород |
0-100 |
0-10 |
±20 |
- |
30 |
|
sulfide |
10-100 |
- |
±20 | ||||
|
H2S |
hydrogen |
сероводород |
0 - 30,0 |
0-2,0 |
±20 |
- |
30 |
|
sulfide (org.) |
2,0-30,0 |
- |
±20 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 | ||
|
HBr |
hydrogen |
бромистый |
0 - 30,0 |
0-1,0 |
±20 |
- |
240 |
|
bromide |
водород |
1,0-30,0 |
- |
±20 | |||
|
HC1 |
hydrogen |
хлористый |
0 - 30,0 |
0-3,0 |
±20 |
- |
180 |
|
chloride |
водород |
3,0-30,0 |
- |
±20 | |||
|
HC1 |
hydrogen |
- « - |
0-30,0 |
0-3,0 |
±20 |
- |
180 |
|
chloride (tropic) |
3,0 - 30,0 |
- |
±20 | ||||
|
HCN |
hydrogen |
цианистый |
0 - 30,0 |
0-1,0 |
±20 |
- |
30 |
|
cyanide |
водород |
1,0-10,0 |
- |
±20 | |||
|
HF |
hydrogen |
фтористый |
0-10,0 |
0-1,0 |
±20 |
- |
170 |
|
fluoride |
водород |
1,0-10,0 |
- |
±20 | |||
|
HMD |
hexame- |
гексаметил- |
0-500 |
0-20 |
±20 |
- |
240 |
|
S |
thyld isi-lazane |
дисилазан |
20 - 500 |
- |
- | ||
|
N2H4 |
hydrazine |
гидразин |
0-1,00 |
0-0,1 |
±20 |
- |
120 |
|
0,1-1,00 |
- |
±20 | |||||
|
NF3 |
nitrogen |
трифторид |
0 - 50,0 |
0-5,0 |
±20 |
- |
170 |
|
trifluoride |
азота |
5,0-50,0 |
- |
±20 | |||
|
NH3 |
ammonia |
аммиак |
0-100 |
0-30 |
±20 |
- |
60 |
|
(100 млн-1) |
30-100 |
- |
±20 | ||||
|
NH3 |
ammonia |
аммиак |
0-1000 |
0-300 |
±20 |
- |
120 |
|
(1000 млн-1) |
300 -1000 |
- |
±20 | ||||
|
NO |
nitric oxide |
оксид азота |
0-250 |
0-20 |
±20 |
- |
20 |
|
20 -250 |
- |
±20 | |||||
|
NO2 |
nitrogen di- |
диоксид |
0-25,0 |
0-1,0 |
±20 |
- |
35 |
|
oxide |
азота |
1,0-25,0 |
- |
±20 | |||
|
O2 |
oxygen |
кислород |
0 - 25,0 % |
0-5,0 |
±5 |
- |
15 |
|
(об.д.) |
5,0-25,0 % (об.) |
- |
±5 | ||||
|
О3 |
ozone |
озон |
0-1,00 |
0-0,1 |
±20 |
- |
60 |
|
0,1-1,00 |
- |
±20 | |||||
|
О3 |
ozone |
озон |
0-1,00 |
0-0,1 |
±20 |
- |
60 |
|
0,1-1,00 |
- |
±20 | |||||
|
РН3 |
phosphine |
фосфин |
0-1,00 |
0-0,1 |
±20 |
- |
30 |
|
(3 el.) |
0,1-1,00 |
- |
±20 | ||||
|
РН3 |
phosphine |
фосфин |
0-1,00 |
0-0,1 |
±20 |
- |
30 |
|
(2 el.) |
0,1-1,00 |
- |
±20 | ||||
|
SF6 |
sulfur |
гексафто- |
0 - 0,500 |
0-0,100 |
± 15 |
- |
240 |
|
hexafluoride |
рид серы |
0,100- 0,200 % (об.) |
- |
± 15 | |||
|
SiH4 |
silane |
силан |
0 - 50,0 |
0-50,0 |
±20 |
- |
40 |
|
SO2 |
sulfur diox- |
диоксид се- |
0-25,0 |
0-5,0 |
±20 |
- |
35 |
|
ide |
ры |
5,0 -25,0 |
- |
±20 | |||
|
TEOS |
tetraethyl |
тетраэти- |
0-100 |
0-5 |
±20 |
- |
240 |
|
orthosilicate |
лортосили- |
5-20 |
- |
±20 | |||
|
кат | |||||||
Таблица 4 - измерительный канал с ПИП APEX, Satellite XT, Signalpoint, Signalpoint Pro, Sensepoint, Sensepoint Plus, Sensepoint Pro, Sensepoint RFD, Sensepoint XCD и XNX с термокаталитическими сенсорами
|
№ п/п |
APEX |
Satellite XT и остальные |
Наименование (англ.) |
Наименование (рус.) |
Диапазон показании, % НКПР |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1 |
- |
+ |
acetaldehyd е |
ацетальдегид |
от0 до 100 |
от 0 до 2 |
± 0,20 |
|
2 |
- |
+ |
acetic acid |
уксусная кислота |
от 0 до 100 |
от 0 до 2 |
± 0,20 |
|
3 |
- |
+ |
acetic anhydride |
уксусный ангидрид |
от 0 до 100 |
от 0 до 1 |
± 0,10 |
|
4 |
+ |
+ |
acetone |
ацетон |
от 0 до 100 |
от 0 до 1,25 |
± 0,13 |
|
5 |
- |
+ |
acetylene |
ацетилен |
от 0 до 100 |
от 0 до 1,15 |
± 0,12 |
|
6 |
+ |
+ |
ammonia |
аммиак |
от 0 до 100 |
от 0 до 7,5 |
± 0,75 |
|
7 |
- |
+ |
aniline |
анилин |
от 0 до 100 |
от 0 до 0,6 |
± 0,06 |
|
8 |
+ |
+ |
benzene |
бензол |
от 0 до 100 |
от 0 до 0,6 |
± 0,06 |
|
9 |
- |
+ |
1,3-butadiene |
1,3- бутадиен |
от 0 до 100 |
от 0 до 0,7 |
± 0,07 |
|
10 |
- |
+ |
iso-butane |
изобутан |
от 0 до 100 |
от 0 до 0,65 |
± 0,07 |
|
11 |
+ |
+ |
n-butane |
н-бутан |
от 0 до 100 |
от 0 до 0,7 |
± 0,07 |
|
12 |
- |
+ |
1-butene |
1-бутен |
от 0 до 100 |
от 0 до 0,8 |
± 0,08 |
|
13 |
- |
+ |
cis-butene-2 |
цис-бутен- 2 |
от 0 до 100 |
от 0 до 0,85 |
± 0,09 |
|
14 |
- |
+ |
trans- bu-tene-2 |
транс- бутен-2 |
от 0 до 100 |
от 0 до 0,85 |
± 0,09 |
|
15 |
+ |
iso-butyl alcohol |
изобутиловый спирт (2- бутанол) |
от 0 до 100 |
от 0 до 0,95 |
± 0,10 | |
|
16 |
+ |
+ |
n-butyl alcohol |
н-бутиловый спирт (1-бута- нол) |
от 0 до 100 |
от 0 до 0,85 |
± 0,09 |
|
17 |
+ |
tert-butyl alcohol |
терт-бутиловый спирт (2- метил-2- пропанол) |
от 0 до 100 |
от 0 до 0,9 |
± 0,09 | |
|
18 |
- |
+ |
iso-butylene |
изобутилен (2-метил-1-пропен) |
от 0 до 100 |
от 0 до 0,8 |
± 0,08 |
|
19 |
+ |
n-butyric acid |
масляная кислота (1- бутен-1,4-диол) |
от 0 до 100 |
от 0 до 1,1 |
± 0,11 | |
|
20 |
- |
+ |
carbon monoxide |
оксид углерода |
от 0 до 100 |
от 0 до 5,45 |
± 0,55 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
21 |
+ |
carbonyl sulfide |
карбонил сульфид (углерод сульфидоксид) |
от 0 до 100 |
от 0 до 3,25 |
± 0,33 | |
|
22 |
- |
+ |
chlorobenze ne |
хлорбензол |
от 0 до 100 |
от 0 до 0,7 |
± 0,07 |
|
23 |
+ |
+ |
cyclohexane |
циклогек- сан |
от 0 до 100 |
от 0 до 0,6 |
± 0,06 |
|
24 |
- |
+ |
cyclopropan e |
циклопропан |
от 0 до 100 |
от 0 до 1,2 |
± 0,12 |
|
25 |
- |
+ |
n-decane |
н-декан |
от 0 до 100 |
от 0 до 0,35 |
± 0,04 |
|
26 |
- |
+ |
diethyl ether |
диэтиловый эфир |
от 0 до 100 |
от 0 до 0,85 |
± 0,09 |
|
27 |
+ |
di(iso-propyO ether |
диизопропиловый эфир |
от 0 до 100 |
от 0 до 0,5 |
± 0,05 | |
|
28 |
- |
+ |
dimethyl butane |
диметил- бутан |
от 0 до 100 |
от 0 до 0,65 |
± 0,07 |
|
29 |
- |
+ |
dimethyl ether |
диметиловый эфир |
от 0 до 100 |
от 0 до 1,35 |
± 0,14 |
|
30 |
- |
+ |
dimethyl sulfide |
диметилсульфид |
от 0 до 100 |
от 0 до 1,1 |
± 0,11 |
|
31 |
- |
+ |
1,4-dioxane |
1,4-диоксан |
от 0 до 100 |
от 0 до 0,95 |
± 0,10 |
|
32 |
+ |
+ |
ethane |
этан |
от 0 до 100 |
от 0 до 1,25 |
± 0,13 |
|
33 |
+ |
+ |
ethyl acetate |
этилацетат |
от 0 до 100 |
от 0 до 1,1 |
± 0,11 |
|
34 |
+ |
+ |
ethyl alcohol |
этиловый спирт |
от 0 до 100 |
от 0 до 1,55 |
± 0,16 |
|
35 |
- |
+ |
ethyl amine |
этиламин |
от 0 до 100 |
от 0 до 1,34 |
± 0,13 |
|
36 |
- |
+ |
ethyl ben zene |
этилбензол |
от 0 до 100 |
от 0 до 1 |
± 0,05 |
|
37 |
- |
+ |
ethyl bromide |
этилбромид |
от 0 до 100 |
от 0 до 3,35 |
± 0,34 |
|
38 |
- |
+ |
ethyl chloride |
этилхлорид |
от 0 до 100 |
от 0 до 1,8 |
± 0,18 |
|
39 |
- |
+ |
ethyl formate |
этилформиат |
от 0 до 100 |
от 0 до 1,35 |
± 0,14 |
|
40 |
- |
+ |
ethyl mercaptan |
этилмеркаптан (этантиол) |
от 0 до 100 |
от 0 до 1,4 |
± 0,14 |
|
41 |
+ |
ethyl methylether |
метилэтиловый эфир |
от 0 до 100 |
от 0 до 1 |
± 0,10 | |
|
42 |
+ |
+ |
methyl ethyl ketone |
метилэтил-кетон (2- бутанон) |
от 0 до 100 |
от 0 до 0,95 |
± 0,10 |
|
43 |
+ |
+ |
ethylene |
этилен |
от 0 до 100 |
от 0 до 1,15 |
± 0,12 |
|
44 |
+ |
ethylene dichloride |
Этилен дихлорид (1,2-дихлорэтан) |
от 0 до 100 |
от 0 до 3,1 |
± 0,31 | |
|
45 |
+ |
+ |
ethylene oxide |
этиленоксид |
от 0 до 100 |
от 0 до 1,3 |
± 0,13 |
|
46 |
- |
+ |
iso-heptane |
изогептан (2-метилгексан) |
от 0 до 100 |
от 0 до 0,55 |
± 0,06 |
|
47 |
+ |
+ |
n-heptane |
н-гептан |
от 0 до 100 |
от 0 до 0,55 |
± 0,06 |
|
48 |
- |
+ |
iso-hexane |
изо-гексан |
от 0 до 100 |
от 0 до 0,58 |
± 0,06 |
|
49 |
+ |
+ |
n-hexane |
н-гексан |
от 0 до 100 |
от 0 до 0,5 |
± 0,05 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
50 |
- |
+ |
hydrazine |
гидразин |
от 0 до 100 |
от 0 до 2,35 |
± 0,24 |
|
51 |
+ |
+ |
hydrogen |
водород |
от 0 до 100 |
от 0 до 2 |
± 0,20 |
|
52 |
- |
+ |
hydrogen sulfide |
сероводород |
от 0 до 100 |
от 0 до 2 |
± 0,20 |
|
53 |
+ |
+ |
methane |
метан |
от 0 до 100 |
от 0 до 2,2 |
± 0,22 |
|
54 |
- |
+ |
methyl ace tate |
метилацетат |
от 0 до 100 |
от 0 до 1,6 |
± 0,16 |
|
55 |
+ |
+ |
methyl alcohol |
метанол |
от 0 до 100 |
от 0 до 2,75 |
± 0,28 |
|
56 |
- |
+ |
methyl amine |
метиламин |
от 0 до 100 |
от 0 до 2,1 |
± 0,21 |
|
57 |
- |
+ |
methyl bromide |
метилбромид (бромметан) |
от 0 до 100 |
от 0 до 5 |
± 0,50 |
|
58 |
- |
+ |
methyl chloride |
метилхлорид (хлор- метан) |
от 0 до 100 |
от 0 до 3,8 |
± 0,38 |
|
59 |
- |
+ |
methyl cyclohexane |
метилциклогексан |
от 0 до 100 |
от 0 до 0,55 |
± 0,06 |
|
60 |
- |
+ |
methyl for mate |
метилформиат |
от 0 до 100 |
от 0 до 2,5 |
± 0,25 |
|
61 |
- |
+ |
methyl mercaptan |
метилмер- каптан (метантиол) |
от 0 до 100 |
от 0 до 2,05 |
± 0,21 |
|
62 |
+ |
methyl propionate |
метил пропионат, метиловый эфир пропионовой кислоты |
от 0 до 100 |
от 0 до 1,1 |
± 0,11 | |
|
63 |
- |
+ |
methyl propyl ketone |
метилпропилке- тон, 2-пентанон |
от 0 до 100 |
от 0 до 0,78 |
± 0,08 |
|
64 |
- |
+ |
methylene chloride |
метилен- хлорид (дихлорметан) |
от 0 до 100 |
от 0 до 7 |
± 0,70 |
|
65 |
- |
+ |
nitromethan e |
нитрометан |
от 0 до 100 |
от 0 до 3,65 |
± 0,37 |
|
66 |
- |
+ |
n-nonane |
н-нонан |
от 0 до 100 |
от 0 до 0,35 |
± 0,04 |
|
67 |
+ |
+ |
n-octane |
н-октан |
от 0 до 100 |
от 0 до 0,4 |
± 0,04 |
|
68 |
- |
+ |
iso-pentane |
изопентан (2-метилбутан) |
от 0 до 100 |
от 0 до 0,68 |
± 0,07 |
|
69 |
- |
+ |
n-pentane |
н-пентан |
от 0 до 100 |
от 0 до 0,7 |
± 0,07 |
|
70 |
+ |
neo-pentane |
неопентан (2,2-диметилпропан, тетраметилме-тан, 2-метилизо-бутан) |
от 0 до 100 |
от 0 до 0,69 |
± 0,07 | |
|
71 |
+ |
1-pentene |
1-пентен (амилен, пропилэти-лен) |
от 0 до 100 |
от 0 до 0,7 |
± 0,07 | |
|
72 |
+ |
+ |
propane |
пропан |
от 0 до 100 |
от 0 до 0,85 |
± 0,09 |
|
73 |
+ |
+ |
propene |
пропен(пропилен) |
от 0 до 100 |
от 0 до 2 |
± 0,10 |
|
74 |
+ |
+ |
iso-propyl alcohol |
изопропиловый спирт (2- пропанол) |
от 0 до 100 |
от 0 до 1 |
± 0,10 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
75 |
+ |
n-propyl alcohol |
пропиловый спирт 0-пропанол) |
от 0 до 100 |
от 0 да 1,1 |
± 0,11 | |
|
76 |
- |
+ |
n-propyl amine |
пропила- мин |
от 0 до 100 |
от 0 до 1 |
± 0,10 |
|
77 |
- |
+ |
n-propyl chloride |
1- хлорпропан |
от 0 до 100 |
от 0 до 1,2 |
± 0,12 |
|
78 |
+ |
1,2-propylene oxide |
1,2- пропиленоксид (эпоксипропен) |
от 0 до 100 |
от 0 до 0,95 |
± 0,10 | |
|
79 |
- |
+ |
propyne |
пропин (метилацетилен) |
от 0 до 100 |
от 0 до 0,85 |
± 0,09 |
|
80 |
+ |
+ |
toluene |
толуол |
от 0 до 100 |
от 0 до 0,55 |
± 0,06 |
|
81 |
+ |
+ |
triethyl amine |
триэтиламин |
от 0 до 100 |
от 0 до 0,6 |
± 0,06 |
|
82 |
- |
+ |
trimethyl amine |
триметиламин |
от 0 до 100 |
от 0 до 1 |
± 0,10 |
|
83 |
- |
+ |
vinyl chloride |
винилхлорид |
от 0 до 100 |
от 0 до 0,9 |
± 0,09 |
|
84 |
+ |
m-xylene |
м-ксилол (1,3- диметил- бензол) |
от 0 до 100 |
от 0 до 0,55 |
± 0,06 | |
|
85 |
+ |
o-xylene |
о-ксилол (1,2-диметил- бензол) |
от 0 до 100 |
от 0 до 0,5 |
± 0,05 | |
|
86 |
+ |
p-xylene |
п-ксилол (1,4- диметилбензол) |
от 0 до 100 |
от 0 до 0,55 |
± 0,06 | |
|
87 |
+ |
- |
3-ethoxy-l-propanol |
З-этокси-1- про панол |
от 0 до 100 |
от 0 до 1,15 |
± 0,12 |
|
88 |
+ |
- |
4-Methyl-2-pentanone |
4-метил-2- пен танон |
от 0 до 100 |
от 0 до 0,6 |
± 0,06 |
|
89 |
+ |
- |
Buthylaceta te (n-) |
Бутилацетат |
от 0 до 100 |
от 0 до 0,65 |
± 0,07 |
|
90 |
+ |
- |
Cyclohexan on |
Циклогексанон |
от 0 до 100 |
от 0 до 0,5 |
± 0,05 |
|
91 |
+ |
- |
Propyleneo xide |
Пропиленоксид |
от 0 до 100 |
от 0 до 0,95 |
± 0,10 |
|
92 |
+ |
- |
Styrene (sty-rol) |
Стирол |
от 0 до 100 |
от 0 до 0,55 |
± 0,06 |
|
93 |
+ |
- |
Tetrahydrof uran |
Тетрогидрофу- ран |
от 0 до 100 |
от 0 до 0,75 |
± 0,08 |
Примечание - номинальное время установления показаний Т0,9-
- Sensepoint, Signalpoint и Sensepoint RFD:
а) с пластиковым наконечником для защиты от атмосферных воздействий и с водооттал
кивающим барьером - не более 13,5 с;
б) с пластиковым наконечником для защиты от атмосферных воздействий и без водоот
талкивающего барьера - не более 11,0 с;
в) с металлическим наконечником для защиты от атмосферных воздействий и с водоот
талкивающим барьером - не более 19,5 с;
г) с металлическим наконечником для защиты от атмосферных воздействий и без водоот
талкивающего барьера - не более 16,0 с;
д) без наконечника для защиты от атмосферных воздействий и без водоотталкивающего
барьера - не более 8,5 с;
- Sensepoint Plus и Sensepoint Pro - не более 17 с ;
- Sensepoint XCD - не более 30 с .
Таблица 5 - измерительный канал с ПИП Searchpoint Optima Plus и XNX (с инфракрасными датчиками Searchpoint Optima Plus, MPD IR)
|
№ |
Наименование (англ.) |
Наименование (рус.) |
Диапазон показаний, %НКПР |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, не более, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
methane |
метан |
от 0 до 100 |
от 0 до 2,2 |
± 0,22 |
|
2 |
ethane |
этан |
от 0 до 100 |
от 0 до 1,25 |
± 0,13 |
|
3 |
propane |
пропан |
от 0 до 100 |
от 0 до 0,85 |
± 0,09 |
|
4 |
butane |
бутан |
от 0 до 100 |
от 0 до 0,7 |
± 0,07 |
|
5 |
acetone |
ацетон |
от 0 до 100 |
от 0 до 1,25 |
± 0,13 |
|
6 |
butan-l-ol |
бутиловый спирт |
от 0 до 100 |
от 0 до 0,85 |
± 0,09 |
|
7 |
butyl acetate |
бутилацетат |
от 0 до 100 |
от 0 до 0,65 |
± 0,07 |
|
8 |
butanone |
2-бутанон (ме-тилэтил кетон) |
от 0 до 100 |
от 0 до 0,95 |
± 0,10 |
|
9 |
cyclohexane |
циклогексан |
от 0 до 100 |
от 0 до 0,6 |
± 0,06 |
|
10 |
cyclohexanone |
циклогексанон |
от 0 до 100 |
от 0 до 0,5 |
± 0,05 |
|
11 |
ethanol |
этанол |
от 0 до 100 |
от 0 до 1,55 |
± 0,16 |
|
12 |
ethyl acetate |
этилацетат |
от 0 до 100 |
от 0 до 1,1 |
± 0,11 |
|
13 |
heptane |
гептан |
от 0 до 100 |
от 0 до 0,55 |
± 0,06 |
|
14 |
hexane |
гексан |
от 0 до 100 |
от 0 до 0,5 |
± 0,05 |
|
15 |
propan-2-ol |
изопропиловый спирт |
от 0 до 100 |
от 0 до 1 |
± 0,10 |
|
16 |
methanol |
метанол |
от 0 до 100 |
от 0 до 2,75 |
± 0,28 |
|
17 |
toluene |
толуол |
от 0 до 100 |
от 0 до 0,55 |
± 0,06 |
|
18 |
o-xylene |
о-ксилол |
от 0 до 100 |
от 0 до 0,5 |
± 0,05 |
|
19 |
diethyl ether |
диэтиловый эфир |
от 0 до 100 |
от 0 до 0,85 |
± 0,09 |
|
20 |
p-xylene |
п-ксилол |
от 0 до 100 |
от 0 до 0,55 |
± 0,06 |
|
21 |
pentanes |
пентан (смесь изомеров) |
от 0 до 100 |
от 0 до 0,7 |
± 0,07 |
|
22 |
octane |
октан |
от 0 до 100 |
от 0 до 0,4 |
± 0,04 |
|
23 |
isobutane |
изобутан |
от 0 до 100 |
от 0 до 0,65 |
± 0,07 |
|
24 |
chloroethane |
хлорэтан (этил-хлорид) |
от 0 до 100 |
от 0 до 1,8 |
± 0,18 |
|
25 |
propan-l-ol I |
1 -пропанол (пропиловый спирт) |
от 0 до 100 |
от 0 да 1,1 |
± 0,11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
26 |
1,2- dichloroethane |
1,2-дихлорэтан (этиленхлорид) |
от 0 до 100 |
от 0 до 3,1 |
± 0,31 |
|
27 |
dimethyl ether |
диметиловый эфир |
от 0 до 100 |
от 0 до 1,35 |
± 0,14 |
|
28 |
propene |
пропен (про пилен) |
от 0 до 100 |
от 0 до 2 |
± 0,10 |
|
29 |
ethylene |
этилен |
от 0 до 100 |
от 0 до 1,15 |
± 0,12 |
|
30 |
benzene |
бензол |
от 0 до 100 |
от 0 до 0,6 |
± 0,06 |
|
31 |
styrene |
стирол |
от 0 до 100 |
от 0 до 0,55 |
± 0,06 |
|
32 |
buta-l,3-diene |
1,3-бутадиен |
от 0 до 100 |
от 0 до 0,7 |
± 0,07 |
|
33 |
methane |
метан |
от 0 до 100 |
от 0 до 2,2 |
± 10,04) |
|
Примечания:
| |||||
Таблица 6 - Измерительный канал с ПИП Signalpoint с электрохимическими сенсорами
|
Определяемый компонент |
Диапазон показаний объ емной доли определяемого компонента |
Диапазон измерений объ емной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Время установления показаний Т0,9, с, не более | |
|
приведенной, % |
относительной, % | ||||
|
Кислород О2 |
0 - 25 % |
0 - 5 % 5-25 % |
±5 |
±5 |
10 |
|
Оксид углерода СО |
0-100 млн-1 |
0 - 20 млн-1 20- 100 млн-1 |
± 15 |
±15 |
30 |
|
0 - 200 млн-1 |
0 - 20 млн-1 20 - 200 млн-1 |
± 15 |
± 15 |
30 | |
|
0 - 500 млн-1 |
0 - 20 млн-1 20 - 500 млн-1 |
± 15 |
± 15 |
30 | |
|
Сероводород H2S |
0 - 20 млн-1 |
0-10 млн-1 10-20 млн-1 |
±20 |
±20 |
40 |
|
0 - 50 млн-1 |
0-10 млн-1 10-50 млн-1 |
±20 |
±20 |
40 | |
|
0- 100 млн-1 |
0- 10 млн-1 10-100 млн-1 |
±20 |
±20 |
40 | |
|
Хлор С12 |
0-5 млн-1 |
0 - 1 млн-1 1 - 5 млн-1 |
±20 |
±20 |
225 |
|
0-15 млн-1 |
0-5 млн-1 5-15 млн-1 |
±20 |
±20 |
225 | |
|
Аммиак NH3 |
0 - 50 млн-1 |
0-30 млн-1 30 - 50 млн-1 |
±20 |
±20 |
65 |
|
0- 1000 млн-1 |
0-30 млн-1 30 - 1000 млн-1 |
±20 |
±20 |
65 | |
Таблица 7 - Измерительный канал с ПИП Signalpoint Pro с электрохимическими сенсорами
|
Определяемый компонент |
Диапазон показаний объ емной доли определяемого компонента |
Диапазон измерений объ емной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Время установления показаний Т0,9, с, не более | |
|
приведенной, % |
относительной, % | ||||
|
Кислород О2 |
0 - 25 % |
0 - 5 % |
±5 |
- |
15 |
|
5-25 % |
- |
±5 | |||
|
Оксид углерода |
0- 100 млн-1 |
0-20 млн-1 |
± 15 |
- |
45 |
|
СО |
20- 100 млн-1 |
- |
± 15 | ||
|
0 - 200 млн-1 |
0 - 20 млн-1 |
± 15 |
- |
45 | |
|
20 - 200 млн-1 |
- |
± 15 | |||
|
0 - 300 млн-1 |
0 - 20 млн-1 |
± 15 |
- |
45 | |
|
20 - 300 млн-1 |
- |
± 15 | |||
|
0 - 500 млн-1 |
0 - 20 млн-1 |
± 15 |
- |
45 | |
|
20 - 500 млн-1 |
- |
± 15 | |||
|
0- 1000 млн-1 |
0- 1000 млн-1 |
± 15 |
- |
45 | |
|
Сероводород |
0 -15 млн-1 |
0- 10 млн-1 10- 15 млн-1 |
±20 |
- |
30 |
|
H2S |
- |
±20 | |||
|
0 - 20 млн-1 |
0- 10 млн-1 |
±20 |
- |
30 | |
|
10-20 млн-1 |
- |
±20 | |||
|
0 - 50 млн-1 |
0- 10 млн-1 |
±20 |
30 | ||
|
10-50 млн-1 |
- |
±20 | |||
|
0-100 млн-1 |
0- 10 млн-1 |
±20 |
- |
30 | |
|
10-100 млн-1 |
- |
±20 | |||
|
0 - 200 млн-1 |
0- 10 млн-1 |
±20 |
- |
30 | |
|
10-200 млн-1 |
- |
±20 | |||
|
0 - 500 млн-1 |
0- 10 млн-1 |
±20 |
- |
30 | |
|
10- 500 млн-1 |
- |
±20 | |||
|
Аммиак NH3 |
0 - 50 млн-1 |
0-30 млн-1 |
±20 |
- |
180 |
|
30 - 50 млн-1 |
- |
±20 | |||
|
0-100 млн-1 |
0-30 млн-1 |
±20 |
- |
180 | |
|
3 0- 100 млн-1 |
- |
±20 | |||
|
0 - 200 млн-1 |
0-30 млн-1 |
±20 |
- |
180 | |
|
3 0-200 млн-1 |
- |
±20 | |||
|
0 - 500 млн-1 |
0-30 млн-1 |
±20 |
- |
180 | |
|
30 - 500 млн-1 |
- |
±20 | |||
|
0- 1000 млн-1 |
0-100 млн-1 |
±20 |
- |
210 | |
|
100-1000 млн-1 |
- |
±20 | |||
|
Диоксид серы |
0-15 млн-1 |
0-5 млн-1 |
±20 |
- |
90 |
|
SО2 |
5-15 млн-1 |
- |
±20 | ||
|
Диоксид азота |
0-10 млн-1 |
0-1 млн-1 |
±20 |
- |
60 |
|
NO2 |
1-10 млн-1 |
- |
±20 | ||
|
0-20 млн-1 |
0-1 млн-1 |
±20 |
- |
60 | |
|
1 -20 млн-1 |
- |
±20 | |||
|
0-5 0 млн-1 |
0-5 млн-1 |
±20 |
- |
60 | |
|
5-5 0 млн-1 |
- |
±20 | |||
|
Водород Н2 |
0- 1000 млн-1 |
0- 1000 млн-1 |
± 10 |
- |
90 |
Таблица 8 - Измерительный канал с ПИП Sensepoint с электрохимическими сенсорами
|
Определяемый компонент |
Диапазон показаний объ емной доли определяемого компонента |
Диапазон измерений объ емной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Время установления показаний Т0,9, с, не более | |
|
приведенной, % |
относительной, % | ||||
|
Кислород О2 |
0 - 25 % |
0 - 5 % |
±5 |
- |
10 |
|
5-25 % |
- |
±5 | |||
|
Оксид углерода |
0-100 млн-1 |
0 - 20 млн-1 |
± 15 |
- |
30 |
|
СО |
20- 100 млн-1 |
- |
±15 | ||
|
0 - 200 млн-1 |
0 - 20 млн-1 |
± 15 |
- |
30 | |
|
20 - 200 млн-1 |
- |
± 15 | |||
|
0 - 500 млн-1 |
0 - 20 млн-1 |
± 15 |
- |
30 | |
|
20 - 500 млн-1 |
- |
± 15 | |||
|
Сероводород |
0 - 20 млн-1 |
0- 10 млн-1 |
±20 |
- |
40 |
|
H2S |
10-20 млн-1 |
- |
±20 | ||
|
0 - 50 млн-1 |
0- 10 млн-1 |
±20 |
- |
40 | |
|
10-50 млн-1 |
- |
±20 | |||
|
0-100 млн-1 |
0- 10 млн-1 |
±20 |
- |
40 | |
|
10- 100 млн-1 |
- |
±20 | |||
|
Хлор С12 |
0-5 млн-1 |
0-1 млн-1 |
±20 |
- |
105 |
|
1 - 5 млн-1 |
- |
±20 | |||
|
0- 15 млн-1 |
0-5 млн-1 |
±20 |
- |
105 | |
|
5-15 млн-1 |
- |
±20 | |||
|
Аммиак NH3 |
0 - 50 млн-1 |
0-30 млн-1 |
±20 |
- |
65 |
|
30 - 50 млн-1 |
- |
±20 | |||
|
0-100 млн-1 |
0 - 30 млн-1 |
±20 |
- |
65 | |
|
3 0- 100 млн-1 |
- |
±20 | |||
|
0- 1000 млн-1 |
0- 100 млн-1 |
±20 |
- |
65 | |
|
100- 1000 млн-1 |
- |
±20 | |||
|
Диоксид серы |
0-15 млн-1 |
0-5 млн-1 5-15 млн-1 |
±20 |
- |
90 |
|
SO2 |
- |
±20 | |||
|
0-5 0 млн-1 |
0-5 млн-1 |
±20 |
- |
90 | |
|
5 -50 млн-1 |
- |
±20 | |||
|
Диоксид азота |
0- 10 млн-1 |
0-1 млн-1 |
±20 |
- |
60 |
|
NO2 |
1 -10 млн-1 |
- |
±20 | ||
|
Водород Н2 |
0- 1000 млн-1 |
0- 1000 млн-1 |
± 10 |
- |
45 |
|
0- 10000 млн-1 |
0- 10000 млн-1 |
± 10 |
- |
45 | |
|
Оксид азота |
0-100 млн-1 |
0-20 млн-1 |
±20 |
- |
30 |
|
NO |
20-100 млн-1 |
- |
±20 | ||
Таблица 9 - Измерительный канал с ПИП Sensepoint Plus с электрохимическими сенсорами
|
Определяемый компонент |
Диапазон показаний объ емной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Время установления показаний Т0,9, с, не более | |
|
приведенной, % |
относительной, % | ||||
|
Кислород О2 |
0 - 25 % |
0-5% 5-25 % |
±5 |
±5 |
15 |
|
Оксид углерода СО |
0 - 200 млн-1 |
0 - 20 млн-1 20 - 200 млн-1 |
± 15 |
± 15 |
20 |
|
0 - 500 млн-1 |
0 - 20 млн-1 20 - 500 млн-1 |
± 15 |
± 15 |
30 | |
|
Сероводород H2S |
0 - 20 млн-1 |
0- 10 млн-1 10-20 млн-1 |
±20 |
±20 |
20 |
|
0 - 50 млн-1 |
0 - 10 млн-1 10-50 млн-1 |
±20 |
±20 |
20 | |
|
0-100 млн-1 |
0- 10 млн-1 10-100 млн-1 |
±20 |
±20 |
30 | |
|
Водород Н2 |
0- 1000 млн-1 |
0- 1000 млн-1 |
± 10 |
- |
90 |
Таблица 10 - Измерительный канал с ПИП Sensepoint Pro с электрохимическими сенсорами
|
Определяемый компонент |
Диапазон показаний объ емной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Время установления показаний Т0,9, с, не более | |
|
приведенной, % |
относительной, % | ||||
|
Кислород О2 |
0 - 25 % |
0 - 5 % 5-25 % |
±5 |
±5 |
60 |
|
Оксид углерода СО |
0 - 200 млн-1 |
0 - 20 млн-1 20 - 200 млн-1 |
± 15 |
± 15 |
24 |
|
0 - 500 млн-1 |
0 - 20 млн-1 20 - 500 млн-1 |
± 15 |
± 15 |
24 | |
|
Сероводород H2S |
0 - 20 млн-1 |
0- 10 млн-1 10-20 млн-1 |
±20 |
±20 |
20 |
|
0 - 50 млн-1 |
0-10 млн-1 10-50 млн-1 |
±20 |
±20 |
30 | |
|
0-100 млн-1 |
0- 10 млн-1 10-100 млн-1 |
±20 |
±20 |
30 | |
Таблица 11 - Измерительный канал с ПИП Sensepoint XCD с электрохимическими сенсорами и инфракрасным сенсором на СО2
|
Определяемый компонент |
Диапазон показаний объ емной доли определяемого компонента |
Диапазон измерений объемной доли опре деляемого компонента |
Пределы допу ной пог |
скаемой основ-решности |
Время установления показаний Т0,9, с, не более |
|
приведенной, % |
относительной, % | ||||
|
Кислород О2 |
0 - 25 % |
0-5% 5-25 % |
±5 |
±5 |
30 |
|
Оксид углерода СО |
0-100 млн-1 |
0 - 20 млн-1 20- 100 млн-1 |
± 15 |
± 15 |
30 |
|
0 - 200 млн-1 |
0 - 20 млн-1 20 - 200 млн-1 |
± 15 |
± 15 |
30 | |
|
0 - 300 млн-1 |
0 - 20 млн-1 20 - 300 млн-1 |
± 15 |
± 15 |
30 | |
|
0 - 500 млн-1 |
0 - 20 млн-1 20 - 500 млн-1 |
± 15 |
± 15 |
30 | |
|
0- 1000 млн-1 |
0- 1000 млн-1 |
± 15 |
- |
30 | |
|
Сероводород H2S |
0-10 млн-1 |
0- 10 млн-1 |
±20 |
50 | |
|
0 - 20 млн-1 |
0- 10 млн-1 10-20 млн-1 |
±20 |
±20 |
50 | |
|
0 - 50 млн-1 |
0- 10 млн-1 10-50 млн-1 |
±20 |
±20 |
50 | |
|
0-100 млн-1 |
0- 10 млн-1 10-100 млн-1 |
±20 |
±20 |
50 | |
|
Водород Н2 |
0- 1000 млн-1 |
0- 1000 млн-1 |
± 10 |
- |
65 |
|
Диоксид углерода СО2 |
0 - 2 % |
0 - 2 % |
±2 |
- |
30 |
Таблица 12 - Измерительный канал с ПИП Sensepoint XCD для контроля горючих газов с использованием инфракрасных сенсоров
|
Наименование определяемого компонента (англ.) |
Наименование определяемого компонента (рус.) |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
methane |
метан |
от 0 до 100 * |
± 3 % (об.д.) в диапазоне от 0 до 60 % (об.д.), ± 5 % отн. в диапазоне свыше 60 до 100 % (об.д.) |
|
methane |
метан |
от 0 до 5 * |
± 0,2 % (об.д.) в диапазоне от 0 до 2 % (об.д.), ± 10 % отн. в диапазоне свыше 2 до 5 % (об.д.) |
|
methane |
метан |
от 0 до 100% НКПР |
± 5 % НКПР (± 0,22 % (об.д.)) |
|
ethane |
этан |
от 0 до 1,25 |
±0,13% (об.д.) |
|
butane |
бутан |
от 0 до 0,7 |
± 0,07 % (об.д.) |
|
1 |
2 |
3 |
4 |
|
propane |
пропан |
от 0 до 1,7 * |
± 0,085 % (об.д.) в диапазоне от 0 до 0,85 % (об.д.), ± 10 % отн. в диапазоне свыше 0,85 до 1,7 % (об.д.) |
|
acetone |
ацетон |
от 0 до 1,25 |
±0,13% (об.д.) |
|
butan-l-ol |
бутиловый спирт |
от 0 до 0,85 |
± 0,09 % (об.д.) |
|
butyl acetate |
бутилацетат |
от 0 до 0,65 |
± 0,07 % (об.д.) |
|
butanone |
2-бутанон (мети-лэтил кетон) |
от 0 до 0,95 |
±0,10 % (об.д.) |
|
cyclohexane |
циклогексан |
от 0 до 0,6 |
± 0,06 % (об.д.) |
|
cyclohexanone |
циклогексанон |
от 0 до 0,5 |
± 0,05 % (об.д.) |
|
ethanol |
этанол |
от 0 до 1,55 |
±0,16% (об.д.) |
|
ethyl acetate |
этилацетат |
от 0 до 1,1 |
±0,11 %(об.д.) |
|
heptane |
гептан |
от 0 до 0,55 |
± 0,06 % (об.д.) |
|
hexane |
гексан |
от 0 до 0,5 |
± 0,05 % (об.д.) |
|
propan-2-ol |
изопропиловый спирт |
от 0 до 1 |
±0,10% (об.д.) |
|
methanol |
метанол |
от 0 до 2,75 |
± 0,28 % (об.д.) |
|
toluene |
толуол |
от 0 до 0,55 |
± 0,06 % (об.д.) |
|
o-xylene |
о-ксилол |
от 0 до 0,5 |
± 0,05 % (об.д.) |
|
diethyl ether |
диэтиловый эфир |
от 0 до 0,85 |
± 0,09 % (об.д.) |
|
p-xylene |
п-ксилол |
от 0 до 0,55 |
± 0,06 % (об.д.) |
|
pentanes |
пентан (смесь изомеров) |
от 0 до 0,7 |
± 0,07 % (об.д.) |
|
octane |
октан |
от 0 до 0,4 |
± 0,04 % (об.д.) |
|
isobutane |
изобутан |
от 0 до 0,65 |
± 0,07 % (об.д.) |
|
chloroethane |
хлорэтан (этил- хлорид) |
от 0 до 1,8 |
± 0,18 % (об.д.) |
|
propan-1-ol |
1-пропанол(пропиловый спирт) |
от 0 да 1,1 |
±0,11 %(об.д.) |
|
1,2-dichloroethane |
1,2-дихлорэтан (этиленхлорид) |
от 0 до 3,1 |
± 0,31 % (об.д.) |
|
dimethylether |
диметиловый эфир |
от 0 до 1,35 |
± 0,14 % (об.д.) |
|
propene |
пропен (пропилен) |
от 0 до 2 |
± 0,10 % (об.д.) |
|
Примечания:
| |||
Таблица 13 - измерительный канал с ПИП XNX с датчиками MPD IR для измерения объемной доли диоксида углерода
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной приведенной погрешности, объемная доля определяемого компонента, % |
|
Диоксид углерода СО2 |
0 - 1 % |
±2 |
|
0 - 2 % |
±2 | |
|
0 - 5 % |
±2 | |
|
Примечание - номинальное время установления показаний Т0,9 20 с. | ||
Таблица 14 - измерительный канал с ПИП XNX с электрохимическими сенсорами ЕСС
|
Определяемый компонент |
Диапазон по казаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное время установления по казаний, Т0,9, с | |
|
приведенной, % |
относительной, % | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Кислород О2 |
0 - 25 % |
0 - 5 % |
±5 |
- |
15 |
|
5-25 % |
- |
±5 | |||
|
Оксид углерода |
0-100 млн-1 |
0 - 20 млн-1 |
± 15 |
- |
30 |
|
СО |
20- 100 млн-1 |
- |
± 15 | ||
|
0 - 200 млн-1 |
0 - 20 млн-1 |
± 15 |
- | ||
|
20 - 200 млн-1 |
- |
± 15 | |||
|
0 - 300 млн-1 |
0 - 20 млн-1 |
± 15 |
- | ||
|
20 - 300 млн-1 |
- |
± 15 | |||
|
0 - 500 млн-1 |
0 - 20 млн-1 |
± 15 |
- | ||
|
20 - 500 млн-1 |
- |
± 15 | |||
|
0- 1000 млн-1 |
0- 1000 млн-1 |
± 15 |
- | ||
|
Сероводород |
0- 15 млн-1 |
0- 10 млн-1 |
±20 |
- |
30 |
|
H2S |
10 - 15 млн-1 |
- |
±20 | ||
|
0 - 20 млн-1 |
0- 10 млн-1 |
±20 |
- | ||
|
10-20 млн-1 |
- |
±20 | |||
|
0 - 50 млн-1 |
0- 10 млн-1 |
±20 |
- | ||
|
10-50 млн-1 |
- |
±20 | |||
|
0 - 100 млн-1 |
0- 10 млн-1 |
±20 |
- | ||
|
10-100 млн-1 |
- |
±20 | |||
|
0 - 200 млн-1 |
0- 10 млн-1 |
±20 |
- | ||
|
10-200 млн-1 |
- |
±20 | |||
|
0 - 500 млн-1 |
0-10 млн-1 |
±20 |
- | ||
|
10-500 млн-1 |
- |
±20 | |||
|
Хлор С12 |
0-5 млн-1 |
0-1 млн-1 |
±20 |
- |
60 |
|
1-5 млн-1 |
- |
±20 | |||
|
0-15 млн-1 |
0-5 млн-1 |
±20 |
- | ||
|
5-15 млн-1 |
- |
±20 | |||
|
Аммиак NH3 |
0 - 50 млн-1 |
0-30 млн-1 |
±20 |
- |
180 |
|
30 - 50 млн-1 |
- |
±20 | |||
|
0-100 млн-1 |
0-30 млн-1 |
±20 |
- | ||
|
3 0- 100 млн-1 |
- |
±20 | |||
|
0 - 200 млн-1 |
0-30 млн-1 |
±20 |
- | ||
|
30 - 200 млн-1 |
- |
±20 | |||
|
0 - 500 млн-1 |
0-30 млн-1 |
±20 |
- | ||
|
30 - 500 млн-1 |
- |
±20 | |||
|
0- 1000 млн-1 |
0- 100 млн-1 100- |
±20 |
- | ||
|
1000 млн-1 |
- |
±20 | |||
|
Диоксид серы |
0-15 млн-1 |
0-5 млн-1 |
±20 |
- |
40 |
|
SO2 |
5-15 млн-1 |
- |
±20 | ||
|
0-5 0 млн-1 |
0-5 млн-1 |
±20 |
- | ||
|
5 -50 млн-1 |
- |
±20 | |||
|
Оксид азота |
0-100 млн-1 |
0-20 млн-1 |
±20 |
- |
50 |
|
NO |
20-100 млн-1 |
- |
±20 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диоксид азота NO2 |
0- 10 млн-1 |
0-1 млн-1 1 -10 млн-1 |
±20 |
±20 |
60 |
|
0-20 млн-1 |
0-1 млн-1 1 -20 млн-1 |
±20 |
±20 | ||
|
0-5 0 млн-1 |
0-5 млн-1 5-50 млн-1 |
±20 |
±20 | ||
|
Водород Н2 |
0- 1000 млн-1 |
0- 1000 млн-1 |
± 10 |
- |
90 |
|
0- 10000 млн-1 |
0 - 10000 млн-1 |
± 10 |
- | ||
|
Хлороводород НС1 |
0- 10 млн-1 |
0-3 млн-1 3 - 10 млн-1 |
±20 |
±20 |
180 |
|
0 - 20 млн-1 |
0-3 млн-1 3 - 20 млн-1 |
±20 |
±20 | ||
|
Циановодород HCN |
0 - 20 млн-1 |
0-1 млн-1 1 - 10 млн-1 |
±20 |
±20 |
28 |
|
Фтороводород HF |
0- 12 млн-1 |
0-1 млн-1 1-12 млн-1 |
±20 |
±20 |
240 |
|
Озон О3 |
0 - 0,4 млн-1 |
0-0,1 млн-1 0,1-0,4 млн-1 |
±20 |
±20 |
30 |
|
Фосфин РН3 |
0-1,2 млн-1 |
0-0,1 млн-1 0,1-1,2 млн-1 |
±20 |
±20 |
33 |
Таблица . 15 - измерительный канал с ПИП Series 3000
|
Определяемый компонент |
Диапазон казаний объе доли определяй компонента |
по-мной мого |
Диапазон из мерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Время новления казаний не более |
уста-по- Т0,9, с, | |
|
приведенной, % |
относительной, % | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 | ||
|
Кислород 02 |
0 - 25 % |
0 - 5 % |
±5 |
- |
15 | ||
|
5-2 5 % |
- |
±5 | |||||
|
Оксид углерода |
0-100 млн-1 |
0 - 20 млн-1 |
± 15 |
- |
30 | ||
|
СО |
2 0- 100 млн-1 |
- |
± 15 | ||||
|
0 - 200 млн-1 |
0 - 20 млн-1 |
± 15 |
- | ||||
|
20 - 200 млн-1 |
- |
± 15 | |||||
|
0 - 300 млн-1 |
0 - 20 млн-1 |
± 15 |
- | ||||
|
2 0-300 млн-1 |
- |
± 15 | |||||
|
0 - 500 млн-1 |
0 - 20 млн-1 |
± 15 |
- | ||||
|
20 - 500 млн-1 |
- |
± 15 | |||||
|
0- 1000 млн-1 |
0- 1000 млн-1 |
± 15 |
- | ||||
|
Сероводород |
0-10 млн-1 |
0-10 млн-1 |
±20 |
- |
30 | ||
|
H2S |
0-15 млн-1 |
0- 10 млн-1 |
±20 |
- | |||
|
10- 15 млн-1 |
- |
±20 | |||||
|
0 - 20 млн-1 |
0- 10 млн-1 |
±20 |
- | ||||
|
10-20 млн-1 |
- |
±20 | |||||
|
0 - 50 млн-1 |
0- 10 млн-1 |
±20 |
- | ||||
|
10-50 млн-1 |
- |
±20 | |||||
|
0 - 100 млн-1 |
0-10 млн-1 |
±20 |
- | ||||
|
10-100 млн-1 |
- |
±20 | |||||
|
0 - 200 млн-1 |
0- 10 млн-1 |
±20 |
- | ||||
|
10-200 млн-1 |
- |
±20 | |||||
|
0 - 500 млн-1 |
0- 10 млн-1 |
±20 |
- | ||||
|
10 - 500 млн-1 |
- |
±20 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Хлор Cl2 |
0-5 млн-1 |
0-1 млн-1 |
±20 |
- |
60 |
|
1-5 млн-1 |
- |
±20 | |||
|
0-15 млн-1 |
0-5 млн-1 |
±20 |
- | ||
|
5-15 млн-1 |
- |
±20 | |||
|
Аммиак NH3 |
0 - 50 млн-1 |
0-30 млн-1 |
±20 |
- |
180 |
|
30 - 50 млн-1 |
- |
±20 | |||
|
0-100 млн-1 |
0-30 млн-1 |
±20 |
- | ||
|
3 0- 100 млн-1 |
- |
±20 | |||
|
0 - 200 млн-1 |
0-30 млн-1 |
±20 |
- | ||
|
30 - 200 млн-1 |
- |
±20 | |||
|
±20 | |||||
|
0 - 500 млн-1 |
0-30 млн-1 |
±20 |
- | ||
|
30 - 500 млн-1 |
- |
±20 | |||
|
0 - 1000 млн-1 |
0-100 млн-1 |
±20 |
- | ||
|
100-1000 млн-1 |
- |
±20 | |||
|
Диоксид серы |
0-15 млн-1 |
0-5 млн-1 |
±20 |
- |
40 |
|
SO2 |
5-15 млн-1 |
- |
±20 | ||
|
Оксид азота NO |
0 - 100 млн-1 |
0-20 млн-1 |
±20 |
- |
50 |
|
20-100 млн-1 |
- |
±20 | |||
|
Диоксид азота |
0-10 млн-1 |
0-1 млн-1 |
±20 |
- |
60 |
|
NO2 |
1 -10 млн-1 |
- |
±20 | ||
|
0-20 млн-1 |
0 - 1 млн-1 |
±20 |
- | ||
|
1 -20 млн-1 |
- |
±20 | |||
|
0-5 0 млн-1 |
0-5 млн-1 |
±20 |
- | ||
|
5 -50 млн-1 |
- |
±20 | |||
|
Водород Н2 |
0 - 1000 млн-1 |
0- 1000 млн-1 |
± 10 |
- |
90 |
|
0 - 10000 млн-1 |
0 - 10000 млн-1 |
± 10 |
- | ||
|
Хлористый во- |
0 - 20 млн-1 |
0-3 млн-1 |
±20 |
- |
300 |
|
дород НС1 |
3 - 20 млн-1 |
- |
±20 | ||
|
Цианистый во- |
0 - 20 млн-1 |
0-1 млн-1 |
±20 |
- | |
|
дород HCN |
1 - 10 млн-1 |
- |
±20 | ||
|
Фтористый во- |
0 - 12 млн-1 |
0 - 1 млн-1 |
±20 |
- |
300 |
|
дород HF |
1-12 млн-1 |
- |
±20 | ||
|
Озон О3 |
0 - 0,4 млн-1 |
0-0,1 млн-1 |
±20 |
- |
300 |
|
0,1 - 0,4 млн-1 |
- |
±20 | |||
|
Фосфин РН3 |
0-1,2 млн-1 |
0-0,1 млн-1 |
±20 |
- |
33 |
|
0,1 - 1,2 млн-1 |
- |
±20 |
1.2) Диапазоны измерений и пределы допускаемой основной погрешности систем по измерительным каналам с трассовыми ПИП Searchline Excel модели Short, Medium, Long и Cross Duct
Searchline Excel модели Short, Medium, LongОпределяемые компоненты (возможные градуировки) для датчиков Searchline Excel модели Short, Medium и Long приведены в таблице 16.
Таблица 16
|
Определяемый компонент |
НКПР, объемная доля, % (по ГОСТ 30852.19-2002) |
|
Стандартная версия | |
|
Метан |
4,4 |
|
Этан |
2,5 |
|
Пропан |
1,7 |
|
Определяемый компонент |
НКПР, объемная доля, % (по ГОСТ 30852.19-2002) |
|
Бутан |
1,4 |
|
Этиленовая версия | |
|
Этилен |
2,3 |
|
Пропилен |
2,0 |
Диапазон измерений, в долях НКПР на 1 метр трассы (НКПР*м) Пределы допускаемой
приведенной погрешности, % Длина оптического пути, м: от 0 до 5 ±20
- модель Short от 5 до 40
- модель Medium от 40 до 120
- модель Long от 120 до 200
Время установления показаний, Т0,9, не более, с 3
Время прогрева, мин, не более 60
Searchline Excel модели Cross Duct
Диапазон измерений довзрывоопасных концентраций (по метану), % НКПР от 0 до 100
Примечание: на дисплее устройства контроля результат измерений отображается в единицах % НКПР/м (% LEL/m).
Пределы допускаемой основной погрешности:
- абсолютной , в диапазоне от 0 до 50 % НКПР, % НКПР
- относительной, в диапазоне от 50 до 100 % НКПР, %
Время установления показаний, Т0,9, не более, с
Пределы допускаемого изменения выходного сигнала за 8 часов ± 2% НКПР/м в диапазоне
(0-50)% НКПР.
-
3) Пределы допускаемой вариации выходного сигнала систем по измерительным каналам равны 0,5 в долях от пределов допускаемой основной погрешности.
-
4) Пределы допускаемого изменения выходного сигнала (показаний) за 30 сут при непрерывной работе в течение 24 ч равны 0,5 в долях от пределов допускаемой основной погрешности.
-
5) Предел допускаемой дополнительной погрешности от влияния температуры окружающей среды в рабочем диапазоне на каждые 10 °С равны 0,3 в долях от пределов допускаемой основной погрешности.
-
6) Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в диапазоне от 20 до 90 %, в долях от пределов допускаемой основной погрешности, равны:
- 0,5 для электрохимических и инфракрасных датчиков ;
-1,0 для термокаталитических датчиков.
-
7) Пределы допускаемой дополнительной погрешности от влияния атмосферного давления на каждые 3,3 кПа не более 0,3 в долях от пределов допускаемой основной погрешности.
-
8) Суммарная дополнительная погрешность для каждого определяемого компонента от влияния неизмеряемых компонентов не превышает 1,5 основной погрешности.
-
9) Время прогрева системы по измерительным каналам зависит от типа используемого ПИП и не превышает 60 мин.
-
10) Электрическое питание систем осуществляется переменным током частотой от 47 до 440 Гц напряжением 85-264 В (параметры питания блока питания) или постоянным током от 110 до 340 В.
-
11) Потребляемая электрическая мощность (без учета мощности, потребляемой ПИП), Вт:
-
- карта управления 5701, одноканальная,
для термокаталитического мостового ПИП 3,75;
-
- карта управления 5701, одноканальная,
для ПИП 4-20 мА 3,25;
- карта управления 5704, четырехканальная,
для термокаталитического мостового ПИП
- карта управления 5704, четырехканальная,
- карта управления 5704F
-
12) Габаритные размеры и масса элементов систем не более приведенных в таблице 17.
Таблица 17.
|
Наименование элемента системы |
Г абаритные размеры, мм |
Масса, 1сг | ||
|
Высота |
Ширина |
Длина | ||
|
Карта управления 5701 |
112 |
25 |
170 |
0,165 |
|
Карта управления 5704 |
112 |
25 |
170 |
0,165 |
|
Плата технического обеспечения |
112 |
25 |
170 |
0,152 |
|
Монтажный шкаф |
630 |
540 |
268 |
Зависит от состава системы |
|
Блок питания |
483 |
443 |
41 |
0,9 |
|
APEX |
315 |
140 |
152 |
5,25 |
|
Satellite XT |
95 |
145 |
50 |
0,48 |
|
Searchpoint Optima Plus |
156 |
313 |
100 |
2,6 |
|
Signalpoint |
150 |
105 |
91 |
0,5 |
|
Signalpoint Pro |
150 |
105 |
84 |
0,48 |
|
Sensepoint |
202 |
156 |
77 |
0,81 ' |
|
Sensepoint Plus |
175 |
127 |
74 |
0,95 |
|
Sensepoint Pro |
186 |
150 |
80 |
1,5 |
|
Sensepoint RFD |
188 |
143 |
136 |
1,6 |
|
Sensepoint XCD |
225 |
164 |
99 |
2,2 (алюминий) 5,5 (нерж. сталь) |
|
XNX |
364 |
197 |
114 |
2,2 (алюминий) 5,5 (нерж. сталь) |
|
Series 3000 |
185 |
150 |
130 |
1,5 |
|
Searchline Excel short range |
Излучатель: 80, Приемник: 80 |
Излучатель: 80, Приемник: 80 |
Излучатель: 185, Приемник: 185 |
Излучатель: 3,5кг, Приемник: 3,5 кг |
|
Searchline Excel medium range |
Излучатель: 137, Приемник: 80 |
Излучатель: 137 Приемник: 80 |
Излучатель: 235 Приемник: 185 |
Излучатель: 7 кг Приемник: 3,5 кг |
|
Searchline Excel long range |
Излучатель: 137 Приемник: 80 |
Излучатель: 137 Приемник: 80 |
Излучатель: 235 Приемник: 185 |
Излучатель :7 кг Приемник: 3,5 кг |
|
Searchline Excel Cross duct |
310 |
322 |
284 |
2 или 4 |
-
13) Средний срок службы сенсоров, лет:
- оптические Sensepoint XCD и XNX
- оптические Searchpoint Optima Plus и Searchline Excel
- электрохимические на токсичные газы от 1,5 до 3
- электрохимические на кислород 2 года
15
-
14) Средний срок службы систем (исключая сенсоры), лет
-
15)Условия эксплуатации
Условия эксплуатации систем должны соответствовать указанным в таблице 18.
Таблица 18.
|
Наименование элемента системы |
Диапазон температуры окружающей среды, °С |
Диапазон относительной влажности окружающей среды, % |
Диапазон атмосферного давления, кПа |
|
Контроллер серии 57 в сборе |
от минус 5 до 55 |
от 0 до 90 без конденсации |
от 90 до 110 |
|
APEX |
от минус 40 до 65* |
от 0 до 90 без конденсации |
от 90 до 110 |
|
Satellite XT |
от минус 20 до 40 |
от 20 до 90 без конденсации |
от 90 до 110 |
|
Searchpoint Optima Plus |
от минус 40 до 65 |
от 0 до 99 без конденсации |
от 90 до 110 |
|
Signalpoint, горючие газы |
от минус 30 до 40 |
от 20 до 90 без конденсации |
от 90 до 110 |
|
Signalpoint, кислород |
от минус 15 до 40 | ||
|
Signalpoint, CO, С12, H2S, NH3 |
от минус 20 до 40 | ||
|
Signalpoint Pro |
от минус 20 до 55 |
от 20 до 90 без конденсации |
от 90 до 110 |
|
Sensepoint, H2 |
от минус 5 до 40 |
от 20 до 90 без конденсации |
от 90 до 110 |
|
Sensepoint, горючие газы |
от минус 55 до 80 | ||
|
Sensepoint высокотемпературный, горючие газы |
от минус 40 до 150 | ||
|
Sensepoint, КО2, SО2, О2 |
от минус 15 до 40 | ||
|
Sensepoint, CO, Cl2 |
от минус 20 до 50 | ||
|
Sensepoint, H2S |
от минус 25 до 40 | ||
|
Sensepoint, NH3 |
от минус 20 до 40 | ||
|
Sensepoint Plus, H2 |
от минус 5 до 40 |
от 20 до 90 без конденсации |
от 90 до 110 |
|
Sensepoint Plus, О2 |
от минус 15 до 40 | ||
|
Sensepoint Plus, горючие газы, CO, H2S |
от минус 20 до 50 | ||
|
Sensepoint Pro, О2 |
от минус 15 до 40 |
от 20 до 90 без конденсации |
от 90 до 110 |
|
Sensepoint Pro, горючие газы, CO, H2S |
от минус 25 до 55 | ||
|
Sensepoint Pro, H2 |
от минус 5 до 40 | ||
|
Sensepoint RFD |
от минус 25 до 55 |
от 20 до 90 без конденсации |
от 90 до 110 |
|
Sensepoint XCD |
от минус 40 до 65 |
от 20 до 90 без конденсации |
от 90 до 110 |
|
XNX (без ПИП) |
от минус 40 до 65 |
от 20 до 90 без конденсации |
от 90 до 110 |
|
XNX с MPD |
от минус 40 до 65 |
от 20 до 90 |
от 90 до 110 |
|
XNX с MPD IR |
от минус 40 до 50 |
от 10 до 90 | |
|
XNX с ЕСС |
от минус 20 до 55 |
от 0 до 99 | |
|
Series 3000 |
от минус 20 до 55 |
от 20 до 90 % без конденсации |
от 90 до 110 |
|
Searchline Excel, Searchline Excel Cross Duct |
от минус 40 до 65 |
от 0 до 99 % без конденсации |
от 91,5 до 105,5 |
|
Примечание - *- ЖК-дисплей может работать нечетко при температуре ниже минус 20 °С, диапазон температур зависит от типа применяемых сенсоров. | |||
