Номер по Госреестру СИ: 68306-17
68306-17 Газоанализаторы стационарные фотоионизационные
(RAEGuard 2 PID)
Назначение средства измерений:
Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID предназначены для измерений объемной доли и массовой концентрации вредных газов (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.
Внешний вид.
Газоанализаторы стационарные фотоионизационные
Рисунок № 1
Внешний вид.
Газоанализаторы стационарные фотоионизационные
Рисунок № 2
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем и обеспечивающее выполнение следующих основных функций:
-
- прием и обработку измерительной информации от первичного измерительного преобразователя содержания определяемых компонентов в воздухе рабочей зоны;
-
- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;
-
- проведение градуировки газоанализаторов;
-
- самодиагностику аппаратной части газоанализатора.
Встроенное ПО реализует следующие расчетные алгоритмы:
-
- вычисление результатов измерений содержания определяемого компонента по данным от первичного измерительного преобразователя;
-
- сравнение результатов измерений с заданными пороговыми значениями.
Встроенное ПО газоанализатора идентифицируется при включении электрического питания газоанализатора путем вывода на дисплей номера версии.
Идентификационные данные ПО приведены в таблице 2.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Таблица 2 - Идентификационные данные встроенного ПО газоанализаторов
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
RAEGuard 2 PID firmware |
Номер версии (идентификационный номер) ПО |
V2.00 |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпуса газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным фотоионизационным RAEGuard 2 PID
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация фирмы «Honeywell Analytics Ltd», Великобритания
Поверка
Поверкаосуществляется по документу МП-242-2109-2017 «Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 апреля 2017 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси (ГСО 10524-2014, 10527-2014, 10533-2014, 10536-2014, 10539-2014, 10545-2014, 10548-2014, 10550-2014, 10656-2015, 10657-2015) в баллонах под давлением;
- источники микропотоков (ИМ105-М-Б, ИМ97-О-А2, ИМ-ВРЗ-12-М-А2),
регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15075-09;
- источники микропотоков (ИМ-ВРЗ-12-М-А2), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 50363-12;
- генератор газовых смесей ГГС, исполнений ГГС-Р, ГГС-Т или ГГС-К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Honeywell Analytics Ltd.», Великобритания
Адрес: Hatch Pond House, 4 Stinsford Road, Nuffield Industrial Estate, Poole, Dorset BH17 0RZ Web-сайт: http://www.honeywellanalytics.com
Производственная площадка: фирма «RAE Systems (Shanghai) Inc.»
Адрес: 990 East Huiwang Road, Jiading District, Shanghai 201815, Китай
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web сайт http://www.vniim.ru
E-mail info@vniim.ru
Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID (далее -газоанализаторы) являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип действия газоанализаторов фотоионизационный, основанный на измерении электрического тока, вызванного ионизацией молекул определяемых компонентов фотонами, излучаемыми источником вакуумного ультрафиолетового излучения (лампа с энергией ионизации 10,6 эВ).
Отбор пробы принудительный, за счет встроенного побудителя расхода (мембранный насос).
Конструктивно газоанализаторы выполнены одноблочными в окрашенном корпусе из нержавеющей стали марки 316L. На лицевой панели газоанализатора находятся светодиодный индикатор STATUS, жидкокристаллические дисплей с подсветкой и бесконтактные кнопки управления «+», «mode» и «-». Крышка корпуса имеет смотровое стеклянное окно, соединение с корпусом резьбовое. Доступ к органам управления газоанализатора возможен с помощью магнитного инструмента без открывания крышки корпуса. В верхней части корпуса расположены резьбовые отверстия (3/4” NPT с наружной резьбой) для кабельных вводов информационных линий и линий питания, в нижней части корпуса располагается измерительный преобразователь DigiPID.
Газоанализаторы выпускаются в трех основных исполнениях, отличающихся диапазонами показаний и ценой единицы младшего разряда (ЕМР) индикации определяемого компонента. Обозначения исполнений приведены в таблице 1.
Таблица 1 - Обозначения исполнений газоанализаторов
Модель газоанализатора |
Диапазон показаний объемной доли, млн-1 |
Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, объемная доля, млн-1 |
FGM-2001 |
От 0 до 100 |
0,01 |
FGM-2002 |
От 0 до 1000 |
0,1 |
FGM-2004 |
От 0 до 1000 |
1 |
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:
-
- результатов измерений содержания определяемых компонентов;
-
- меню пользователя;
-
- информации о срабатывании сигнализации;
-
- служебной информации.
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного жидкокристаллического дисплея;
- светодиодная индикация о превышении заданных пороговых уровней;
- типа «сухой контакт» (до 30 В , 2 А );
- унифицированный аналоговый выходной сигнал постоянного тока (4-20) мА в диапазоне показаний;
- цифровой выходной сигнал RS-485, протокол ModBus.
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP65 по ГОСТ 14254-96.
Общий вид газоанализаторов представлен на рисунке 1, схема пломбирования корпуса от несанкционированного доступа представлена на рисунке 2.

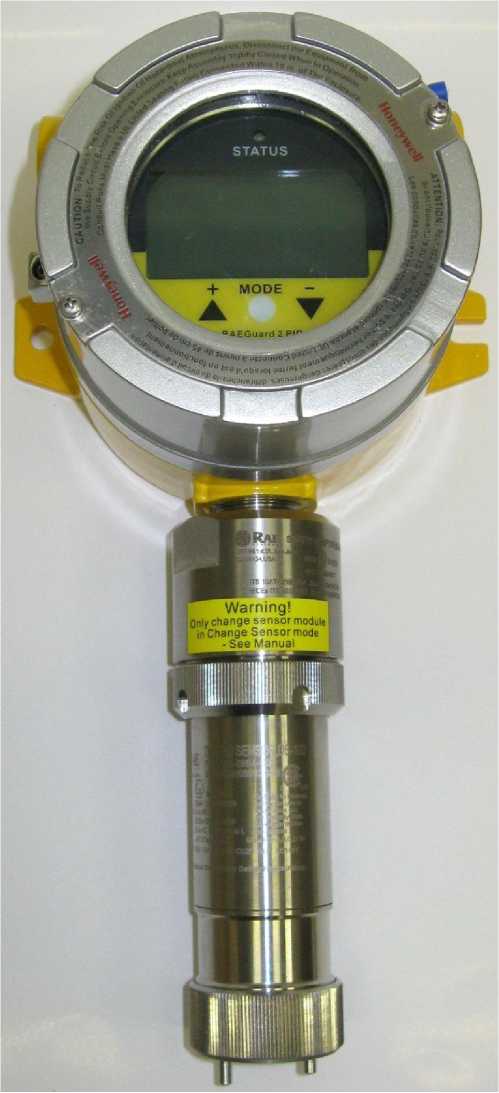

Рисунок 1 - Общий вид газоанализаторов

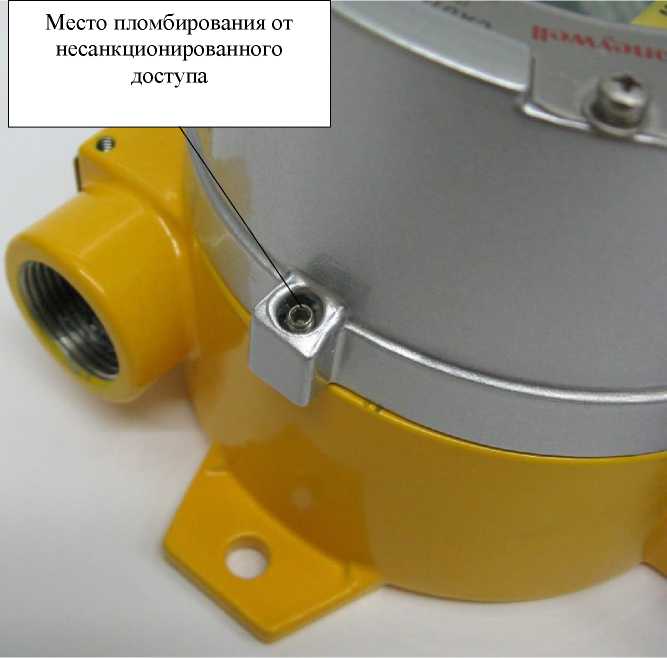

Место пломбирования от несанкционированного доступа
Рисунок 2 - Схема пломбирования газоанализаторов от несанкционированного доступа
Таблица 7 -
Наименование |
Обозначение |
Количество, шт. |
Газоанализатор стационарный фотоионизационный RAEGuard 2 PID |
FGM-2001 или FGM-2002 или FGM-2004 |
Исполнение по заказу |
Руководство по эксплуатации |
- |
1 |
Методика поверки |
МП-242-2109-2017 |
1 экз. |
Комплект инструментов и принадлежностей |
- |
* |
CD с программным обеспечением |
* | |
Примечание - позиции, отмеченные знаком " *" поставляются по отдельному заказу. |
Таблица 3 - Основные метрологические характеристики газоанализаторов стационарных фотоионизационных RAEGuard 2 PID модели FGM-2001, FGM-2002, FGM-2004 при контроле одиночных компонентов в воздухе
Определяемый компонент |
ПДК р.з., -1 млн (мг/м3) 2) |
Модель газоанализатора |
Диапазон измерений, -1 млн |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн-1 |
Пределы допускаемой основной погрешности 1), % | |
приведенной |
относительной | |||||
1,2-диметилбензол |
34 (150) |
FGM- |
От 0 до |
от 0 до 30 |
±15 |
- |
(o-C8H10), ортокси- |
2001 |
100 |
включ. | |||
лол |
св. 30 до 100 |
- |
±15 | |||
FGM- |
От 0 до |
от 0 до 30 |
±15 |
- | ||
2002 |
1000 |
включ. | ||||
св. 30 до |
- |
±15 | ||||
1000 | ||||||
1,3-бутадиен (ди- |
44 (100) |
FGM- |
От 0 до |
от 0 до 50 |
±15 |
- |
винил) (C4H6) |
2001 |
100 |
включ. | |||
св. 50 до 100 |
- |
±15 | ||||
FGM- |
От 0 до |
от 0 до 50 |
±15 |
- | ||
2002 |
250 |
включ. | ||||
св. 50 до 250 |
- |
±15 | ||||
1,3-диметилбензол |
34 (150) |
FGM- |
От 0 до |
от 0 до 30 |
±15 |
- |
(m-C8H10), метак- |
2001 |
100 |
включ. | |||
силол |
св. 30 до 100 |
- |
±15 | |||
FGM- |
От 0 до |
от 0 до 30 |
±15 |
- | ||
2002 |
1000 |
включ. | ||||
св. 30 до |
- |
±15 | ||||
1000 | ||||||
1,4-диметилбензол |
34 (150) |
FGM- |
От 0 до |
от 0 до 30 |
±15 |
- |
(p-C8H10), паракси- |
2001 |
100 |
включ. | |||
лол |
св. 30 до 100 |
- |
±15 | |||
FGM- |
От 0 до |
от 0 до 30 |
±15 |
- | ||
2002 |
1000 |
включ. | ||||
св. 30 до |
- |
±15 | ||||
1000 |
Определяемый компонент |
ПДК р.з., -1 млн (мг/м3) 2) |
Модель газоанализатора |
Диапазон измерений, -1 млн |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн-1 |
Пределы допускаемой основной погрешности 1), % | |
приведенной |
относительной | |||||
1-бутанол |
9 (30) |
FGM- |
От 0 до |
от 0 до 9 |
±15 |
- |
(C4H9OH) |
2001, |
50 |
включ. | |||
FGM- |
св. 9 до 50 |
- |
±15 | |||
2002 | ||||||
1-пропанол |
12 (30) |
FGM- |
От 0 до |
от 0 до 10 |
±15 |
- |
(C3H7OH) |
2001, |
100 |
включ. | |||
FGM- |
св. 10 до 100 |
- |
±15 | |||
2002 | ||||||
2-бутанон (C4H8O), |
133 (400) |
FGM- |
От 0 до |
от 0 до 100 |
±15 |
- |
МЕК |
2002 |
1000 |
включ. | |||
св. 100 до |
- |
±15 | ||||
1000 | ||||||
2-метилпропен (i- |
42 (100) |
FGM- |
От 0 до |
от 0 до 50 |
±15 |
- |
C4H8), изобутилен |
2001 |
100 |
включ. | |||
св. 50 до 100 |
- |
±15 | ||||
FGM- |
От 0 до |
от 0 до 50 |
±15 |
- | ||
2002 |
1000 |
включ. | ||||
св. 50 до |
- |
±15 | ||||
1000 | ||||||
FGM- |
От 0 до |
от 0 до 60 |
±15 |
- | ||
2004 |
1000 |
включ. | ||||
св. 60 до |
- |
±15 | ||||
1000 | ||||||
2-метокси-2- |
27 (100) |
FGM- |
От 0 до |
от 0 до 20 |
±15 |
- |
метилпропан (tert- |
2001, |
100 |
включ. | |||
C5H12O), MTBE |
FGM- |
св. 20 до 100 |
- |
±15 | ||
2002 | ||||||
2-пропанол (i- |
20 (50) |
FGM- |
От 0 до |
от 0 до 10 |
±15 |
- |
C3H7OH), IPA |
2001, |
100 |
включ. | |||
FGM- |
св. 10 до 100 |
- |
±15 | |||
2002 | ||||||
2-пропанон |
331 (800) |
FGM- |
От 0 до |
от 0 до 300 |
±15 |
- |
(C3H6O), ацетон |
2002 |
1000 |
включ. | |||
св. 300 до |
- |
±15 | ||||
1000 | ||||||
N,N- |
0,8 (3,0) |
FGM- |
от 0 до 5 |
от 0 до 0,8 |
±20 |
- |
диметилацетамид |
2001 |
включ. | ||||
(C4H9NO), DMA |
св. 0,8 до 5,0 |
- |
±20 |
Определяемый компонент |
ПДК р.з., -1 млн (мг/м3) 2) |
Модель газоанализатора |
Диапазон измерений, -1 млн |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн-1 |
Пределы допускаемой основной погрешности 1), % | |
приведенной |
относительной | |||||
Арсин (AsH3) 3) |
0,03 (0,1) |
FGM- |
от 0 до 1 |
от 0 до 0,1 |
±20 |
- |
2001 |
включ. | |||||
св. 0,1 до 1,0 |
- |
±20 | ||||
Бензол (C6H6) |
4 (15) |
FGM- |
от 0 до |
от 0 до 4 |
±15 |
- |
2001 |
100 |
включ. | ||||
св. 4 до 100 |
- |
±15 | ||||
FGM- |
от 0 до |
от 0 до 4 |
±15 |
- | ||
2002 |
200 |
включ. | ||||
св. 4 до 200 |
- |
±15 | ||||
Бутилацетат |
41 (200) |
FGM- |
от 0 до |
от 0 до 50 |
±15 |
- |
(C6H12O2) |
2001 |
100 |
включ. | |||
св. 50 до 100 |
- |
±15 | ||||
FGM- |
от 0 до |
от 0 до 50 |
±15 |
- | ||
2002 |
250 |
включ. | ||||
св. 50 до 250 |
- |
±15 | ||||
Винилацетат |
8 (30) |
FGM- |
от 0 до |
от 0 до 8 |
±15 |
- |
(C4H6O2) |
2001 |
50 |
включ. | |||
св. 8 до 50 |
- |
±15 | ||||
Винилхлорид |
1 (5) |
FGM- |
от 0 до |
от 0 до 1 |
±15 |
- |
(C2H3Cl), хлорэтен |
2001 |
10 |
включ. | |||
св. 1 до 10 |
- |
±15 | ||||
Диметиламин |
0,5 (1,0) |
FGM- |
от 0 до 5 |
от 0 до 0,5 |
±15 |
- |
(C2H7N) |
2001 |
включ. | ||||
св. 0,5 до 5 |
- |
±15 | ||||
Диметилдисульфид |
12 (50) |
FGM- |
от 0 до |
от 0 до 10 |
±15 |
- |
(C2H6S2), DMDS |
2001 |
100 |
включ. | |||
св. 10 до 100 |
- |
±15 | ||||
Диметилсульфид |
19 (50) |
FGM- |
от 0 до |
от 0 до 20 |
±15 |
- |
(C2H6S), DMS |
2001 |
100 |
включ. | |||
св. 20 до 100 |
- |
±15 | ||||
Диметилформамид |
3 (10) |
FGM- |
от 0 до |
от 0 до 3 |
±15 |
- |
(C3H7NO), DMF |
2001 |
15 |
включ. | |||
св. 3 до 15 |
- |
±15 | ||||
Диэтиламин |
9 (30) |
FGM- |
от 0 до |
от 0 до 9 |
±15 |
- |
(C4H11N) |
2001 |
50 |
включ. | |||
св. 9 до 50 |
- |
±15 |
Определяемый компонент |
ПДК р.з., -1 млн (мг/м3) 2) |
Модель газоанализатора |
Диапазон измерений, -1 млн |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн-1 |
Пределы допускаемой основной погрешности 1), % | |
приведенной |
относительной | |||||
Метилацетат |
32 (100) |
FGM- |
от 0 до |
от 0 до 30 |
±15 |
- |
(C3H6O2) |
2001 |
100 |
включ. | |||
св. 30 до 100 |
- |
±15 | ||||
FGM- |
от 0 до |
от 0 до 30 |
±15 |
- | ||
2002 |
200 |
включ. | ||||
св. 30 до 200 |
- |
±15 | ||||
Метилбензол |
39 (150) |
FGM- |
от 0 до |
от 0 до 30 |
±15 |
- |
(C7H8), толуол |
2001 |
100 |
включ. | |||
св. 30 до 100 |
- |
±15 | ||||
FGM- |
от 0 до |
от 0 до 30 |
±15 |
- | ||
2002 |
200 |
включ. | ||||
св. 30 до 200 |
- |
±15 | ||||
Метантиол |
0,4 (0,8) |
FGM- |
от 0 до |
от 0 до 0,4 |
±15 |
- |
(CH3SH), метил- |
2001 |
10 |
включ. | |||
меркаптан |
св. 0,4 до 10 |
- |
±15 | |||
Монометиламин |
0,8 (1,0) |
FGM- |
от 0 до |
от 0 до 0,8 |
±15 |
- |
(CH5N) |
2001 |
10 |
включ. | |||
св. 0,8 до 10 |
- |
±15 | ||||
Моноэтаноламин |
0,2 (0,5) |
FGM- |
от 0 до |
от 0 до 0,2 |
±15 |
- |
(C2H7NO), MEA |
2001 |
1,0 |
включ. | |||
св. 0,2 до 1,0 |
- |
±15 | ||||
Нафталин (C10H8) |
3 (20) |
FGM- |
от 0 до |
от 0 до 3 |
±15 |
- |
2001 |
15 |
включ. | ||||
FGM- |
св. 3 до 15 |
- |
±15 | |||
2002 | ||||||
н-гексан (C6H14) |
251 (900) |
FGM- |
от 0 до |
от 0 до 250 |
±15 |
- |
2002 |
1000 |
включ. | ||||
св. 250 до |
- |
±15 | ||||
1000 | ||||||
Тетрафторэтилен |
7 (30) |
FGM- |
от 0 до |
от 0 до 7 |
±15 |
- |
(C2F4), TFE |
2001 |
50 |
включ. | |||
св. 7 до 50 |
- |
±15 | ||||
Тетрахлорэтилен |
1,5 (10) |
FGM- |
от 0 до |
от 0 до 1 |
±15 |
- |
(C2CI4), PCE |
2001 |
10 |
включ. | |||
св. 1 до 10 |
- |
±15 | ||||
Триметиламин |
2 (5) |
FGM- |
от 0 до |
от 0 до 2 |
±15 |
- |
(C3H9N) |
2001 |
10 |
включ. | |||
св. 2 до 10 |
- |
±15 |
Определяемый компонент |
ПДК р.з., -1 млн (мг/м3) 2) |
Модель газоанализатора |
Диапазон измерений, -1 млн |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн-1 |
Пределы допускаемой основной погрешности 1), % | |
приведенной |
относительной | |||||
Трихлорэтилен |
5 (30) |
FGM- |
от 0 до |
от 0 до 5 |
±15 |
- |
(C2HCI3), TCE |
2001 |
50 |
включ. | |||
св. 5 до 50 |
- |
±15 | ||||
Уксусная кислота |
2 (5) |
FGM- |
от 0 до |
от 0 до 2 |
±15 |
- |
(СН3СООН) |
2001 |
10 |
включ. | |||
св. 2 до 10 |
- |
±15 | ||||
Фенилэтилен |
6 (30) |
FGM- |
от 0 до |
от 0 до 6 |
±20 |
- |
(C8H8), стирол |
2001 |
30 |
включ. | |||
св. 6 до 30 |
- |
±20 | ||||
Фенол (C6H5OH) |
0,26 (1,0) |
FGM- |
от 0 до 5 |
от 0 до 0,2 |
±15 |
- |
2001 |
включ. | |||||
св. 0,2 до 5 |
- |
±15 | ||||
Фосфин (PH3) |
0,07 (0,1) |
FGM- |
от 0 до 1 |
от 0 до 0,1 |
±20 |
- |
2001 |
включ. | |||||
св. 0,1 до 1 |
- |
±20 | ||||
Циклогексан |
22 (80) |
FGM- |
от 0 до |
от 0 до 20 |
±15 |
- |
(C6H12) |
2001 |
100 |
включ. | |||
св. 20 до 100 |
- |
±15 | ||||
Циклогексанон |
7 (30) |
FGM- |
от 0 до |
от 0 до 7 |
±20 |
- |
(C6H10O) |
2001 |
50 |
включ. | |||
св. 7 до 50 |
- |
±20 | ||||
Этанол (C2H5OH) |
1045 |
FGM- |
от 0 до |
от 0 до 1000 |
±15 |
- |
(2000) |
2002 |
1000 |
включ. | |||
Этилацетат |
54 (200) |
FGM- |
от 0 до |
от 0 до 50 |
±15 |
- |
(C4H8O2) |
2001 |
100 |
включ. | |||
св. 50 до 100 |
- |
±15 | ||||
FGM- |
от 0 до |
от 0 до 50 |
±15 |
- | ||
2002 |
300 |
включ. | ||||
св. 50 до 300 |
- |
±15 | ||||
Этилбензол (C8H10) |
34 (150) |
FGM- |
от 0 до |
от 0 до 30 |
±15 |
- |
2001 |
100 |
включ. | ||||
св. 30 до 100 |
- |
±15 | ||||
FGM- |
от 0 до |
от 0 до 30 |
±15 |
- | ||
2002 |
200 |
включ. | ||||
св. 30 до 200 |
- |
±15 | ||||
Этилена окись |
1,5 (3) |
FGM- |
от 0 до |
от 0 до 1,5 |
±20 |
- |
(C2H4O) |
2001 |
10 |
включ. | |||
св. 1,5 до 10 |
- |
±20 |
Определяемый компонент |
ПДК р.з., -1 млн (мг/м3) 2) |
Модель газоанализатора |
Диапазон измерений, -1 млн |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн-1 |
Пределы допускаемой основной погрешности 1), % | |
приведенной |
относительной | |||||
Этантиол (C2H5SH), этил- меркаптан |
0,4 (1,0) |
FGM- 2001 |
от 0 до 5 |
от 0 до 0,4 включ. св. 0,4 до 5 |
±20 |
±20 |
Примечания:
|
Таблица 4 - Основные метрологические характеристики газоанализаторов стационарных фотоионизационных RAEGuard 2 PID модели FGM-2002 при контроле паров нефтепродуктов в воздухе
Определяемый компонент |
ПДК рзз., мг/м3 |
Диапазон измерений, мг/м3 |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м3 |
Пределы допускаемой основной погрешности 1), % | |
приведенной |
относительной | ||||
Пары бензина неэтилированного |
100 |
от 0 до 1000 |
От 0 до 100 включ. |
±25 |
- |
Св. 100 до 1000 |
- |
±25 | |||
Пары дизельного топлива |
300 |
от 0 до 1000 |
От 0 до 300 включ. |
±25 |
- |
Св. 300 до 1000 |
- |
±25 | |||
Пары топлива для реактивных двигателей |
300 |
от 0 до 1000 |
От 0 до 300 включ. |
±25 |
- |
Св. 300 до 1000 |
- |
±25 |
Определяемый компонент |
ПДК р.з., мг/м3 |
Диапазон измерений, мг/м3 |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м3 |
Пределы допускаемой основной погрешности 1), % | ||
приведенной |
относительной | |||||
Пары керосина |
300 |
от 0 до 1000 |
От 0 до 300 включ. |
±25 |
- | |
Св. 300 до 1000 |
- |
±25 | ||||
Пары сольвента |
300 |
от 0 до 1000 |
От 0 до 300 включ. |
±25 |
- | |
Св. 300 до 1500 |
- |
±25 | ||||
Пары уайт-спирита |
300 |
от 0 до 1000 |
От 0 до 300 включ. |
±25 |
- | |
Св. 300 до 1000 |
- |
±25 | ||||
Примечание - диапазон показаний массовой концентрации для всех определяемых компонентов от 0 до 5000 мг/м3. Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация, 0,1 ... 1 мг/м3 |
Таблица 5 - Метрологические характеристики газоанализаторов
Характеристика |
Значение |
Предел допускаемого времени установления выходного сигнала по уровню 0,9 (Т0,9д), с (по поверочному компоненту) Примечание - без учета цикличности включения встроенного насоса (цикличность настраивается пользователем в диапазоне от 10 до 300 с) |
30 |
Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды на каждые 10°С, равны, в долях от предела допускаемой основной погрешности |
±1,0 |
Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности |
±1,0 |
Пределы допускаемой дополнительной погрешности газоанализатора при изменении атмосферного давления на каждые 3,3 кПа, в долях от пределов допускаемой основной приведенной погрешности |
±0,5 |
Предел допускаемого изменения выходного сигнала газоанализатора за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
0,5 |
Время прогрева газоанализаторов, мин, не более |
10 |
Таблица 6 - Технические характеристики газоанализаторов
Характеристика |
Значение |
Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В |
от 10 до 28 |
Электрическая мощность, потребляемая газоанализатором, Вт, не более |
5 |
Габаритные размеры газоанализатора, мм не более: | |
- длина |
257 |
- ширина |
201 |
- высота |
107 |
Масса, кг, не более |
3,5 |
Газоанализаторы выполнены во взрывозащищенном исполнении по ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-11-2010, ГОСТ 31610.26-2012, маркировка | |
взрывозащиты: - газоанализатор RAEGuard 2 PID |
1 Ex d [ia Ga] IIC T4 Gb X |
- датчик DigiPID (DS-10x) |
0Ex ia IIC T4 Ga X |
Средняя наработка на отказ, ч |
40 000 |
Средний срок службы, лет Примечание - без учета срока службы лампы фотоионизационно-го детектора (2 года). |
10 |
Условия эксплуатации: o - диапазон температуры окружающей и анализируемой сред, C |
от -20 до +55 |
- относительная влажность при температуре +25 oC, % |
от 0 до 95 |
- диапазон атмосферного давления, кПа |
от 90 до 110 |
