Наименование

Количество

Основной комплект

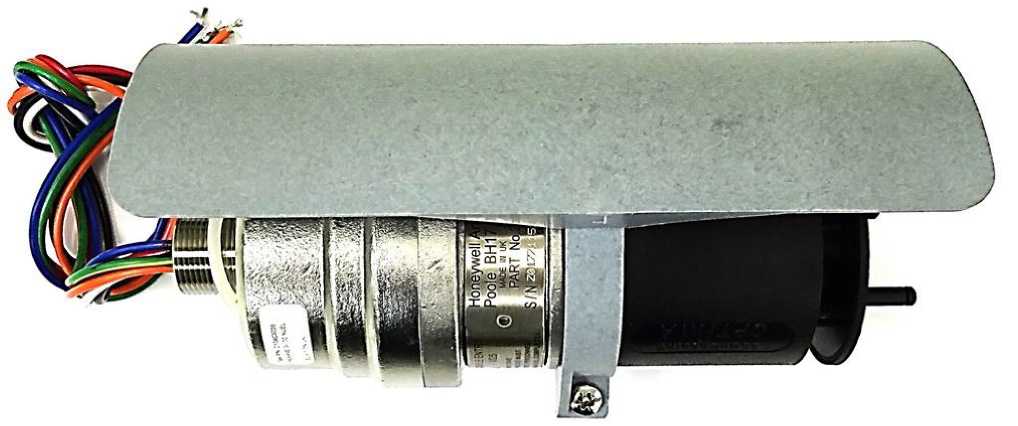

Датчик горючих газов стационарный Searchpoint Optima Plus XTC

1 шт.

Стандартная защита от атмосферных воздействий

1 шт.

Защита от солнца и осадков

1 шт.

Пылевой экран

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки МП-242-1931 -2015

1 экз.

на партию

Дополнительное оборудование (по заказу)

Колпак подвода газа

1 шт.

Калибровочная крышка

1 шт.

Потоковый колпак

1 шт.

Комплект для монтажа датчика в воздуховоде (Duct Mounting Kit)

1 шт.

Пластина переходника соединительной коробки

1 шт.

Комплект для удаленного подвода газа

1 шт.

Комплект проточной камеры подвода газа

1 шт.

Делитель тока для выхода 4-20 мА

1 шт.

Соединительная коробка

1 шт.

Ручной опросчик SHC-1

1 шт.

Защитное устройство SHC

1 шт.

У ниверсальный трансмиттер серии XNX

1 шт.

Определяемый компонент

Диапазон измерений ¹⁾

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, %

НКПР ²⁾

объемной доли, %

абсолютной

относительной

HC-версия

метан (CH4)

От 0 до 100

От 0 до 4,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

этан (C2H6)

От 0 до 100

От 0 до 2,5

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

пропан (C3H8)

От 0 до 100

От 0 до 1,7

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

н-бутан (C4H10)

От 0 до 100

От 0 до 1,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

изобутан (2-метилпропан,

i-C4H10)

От 0 до 100

От 0 до 1,3

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

н-пентан (C5H12)

От 0 до 100

От 0 до 1,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

гексан (C6H14)

От 0 до 100

От 0 до 1,0

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

н-гептан (C7H16)

От 0 до 100

От 0 до 1,1

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

Определяемый

компонент

Диапазон измерений ¹⁾

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР ²⁾

объемной доли, %

абсолютной

относительной

октан (C₈H₁₈)

От 0 до 50

От 0 до 0,4

±5 % НКПР

-

пропилен (C3H6)

От 0 до 100

От 0 до 2,0

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

циклогексан (C6H12)

От 0 до 100

От 0 до 1,2

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

метанол (CH₃OH)

От 0 до 50

От 0 до 2,75

±5 % НКПР

-

толуол

(метилбензол, C7H8)

От 0 до 100

От 0 до 1,1

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

о-ксилол (1,2-диметилбензол, (0-C8H10))

От 0 до 20

От 0 до 0,2

±5 % НКПР

п-ксилол (1,4-диметилбензол, (p-C«Hio))

От 0 до 18

От 0 до 0,2

±5 % НКПР

метан (CH4)

От 0 до 100

±5 % об.д.

(в диапазоне от 0 до 50 % об.д.)

±10 %

(в диапазоне св. 50 до 100 % об.д.)

От 0 до

100 000 млн^-1

±5000 млн^-1

(в диапазоне от 0 до 50 000

-1

млн )

±10 %

(в диапазоне св.

50 000 до 100 000 -1

млн )

этилен (C2H4)

От 0 до

100 000 млн^-1

±5000 млн^-1

(в диапазоне от 0 до 50 000

-1

млн )

±10 %

(в диапазоне св.

50 000 до 100 000 -1

млн )

пропан (C3H8)

От 0 до

100 000 млн^-1

±5000 млн^-1

(в диапазоне от 0 до 50 000

-1

млн )

±10 %

(в диапазоне св.

50 000 до 100 000 -1

млн )

От 0 до

600 000 млн^-1

±3000 млн^-1

(в диапазоне

от 0 до 300 000

-1

млн )

±10 %

(в диапазоне св.

300 000 до 600 000 -1

млн )

От 0 до

400 000 млн^-1

±2000 млн^-1

(в диапазоне

от 0 до 200 000

-1

млн )

±10 %

(в диапазоне св.

200 000 до 400 000 -1

млн )

Определяемый

компонент

Диапазон измерений ¹⁾

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР ²⁾

объемной доли, %

абсолютной

относительной

пропан (C3H8)

От 0 до 20 000 -1

млн

±1000 млн^-1

(в диапазоне от 0 до 10 000

-1

млн )

±10 %

(в диапазоне св.

10 000 до 20 000 -1

млн )

От 0 до 5 000 -1

млн

±250 млн^-1

(в диапазоне от 0 до 2 500 -1

млн )

±10 %

(в диапазоне св.

2 500 до 5 000 млн^-1)

пропилен (C3H6)

От 0 до 50 000 -1

млн

±2500 млн^-1

(в диапазоне от 0 до 25 000

-1

млн )

±10 %

(в диапазоне св.

25 000 до 50 000 -1

млн )

бутан (C4H10)

От 0 до 18 000 -1

млн

±1800 млн^-1 (в диапазоне от 0 до 9 000

-1

млн )

±10 %

(в диапазоне св.

9 000 до 18 000 -1

млн )

ET-версия

этилен (C2H4)

От 0 до 100

От 0 до 2,3

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

оксид этилена

(C2H4O)

От 0 до 100

От 0 до 2,6

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

бензол (С6Н6)

От 0 до 100

От 0 до 1,2

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

1,3-бутадиен (C4H6)

От 0 до 100

От 0 до 1,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

стирол (C₈H₈)

От 0 до 27

От 0 до 0,3

±5 % НКПР

-

Примечания:

• ¹⁾ Диапазон показаний (по аналоговому и цифровому выходам) для всех определяемых компонентов от 0 до 100 % НКПР (кроме датчиков для измерений объемной доли метана, пропана, этилена, пропилена, бутана).

• ²⁾ Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002, кроме орто- и пара-ксилолов -в соответствии со справочником «Пожаровзрывоопасность веществ и материалов и средства их тушения» (в 2-х ч. - 2-е изд., перераб. и доп. - М.: Асс. «Пожнаука», 2004. - Ч.1. - 713 с. (ISBN5-901283-02-3)).

• 3) Ввиду того, что датчики обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности датчиков (кроме исполнений на пары нефтепродуктов) нормированы только для смесей, содержащих только один горючий

компонент.
