Номер по Госреестру СИ: 57688-14
57688-14 Установки поверочные трансформаторов напряжения
(СА7400, СА7400М1)
Назначение средства измерений:
Установки поверочные трансформаторов напряжения СА7400, СА7400М1 (далее -УПТН) - предназначены для измерения коэффициента масштабного преобразования напряжения и угла фазового сдвига напряжения при поверке трансформаторов напряжения и других масштабных преобразователей в соответствии с ГОСТ 8.216-2011, а также для измерения действующего значения напряжения переменного тока и его первой гармоники, коэффициента искажения синусоидальности кривой напряжения и коэффициентов n-ых гармонических составляющих напряжения.
Программное обеспечение
Блок измерительный УПТН имеет встроенное и внешнее программное обеспечение.
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования прибора.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет управлять процессом измерений, производить расчет результатов измерений, а также сохранять их в памяти компьютера.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С» по МИ 3286-2010.
Таблица 1 - Идентификационные данные программного обеспечения измерителя
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
Встроенное |
mikis v 1 006.hex |
v1.006 и выше |
- |
- |
Встроенное |
BU.hex |
v1.32 и выше |
- |
- |
Внешнее |
install-ca7400 v 1 112-ru.exe |
v1.112 и выше |
- |
- |

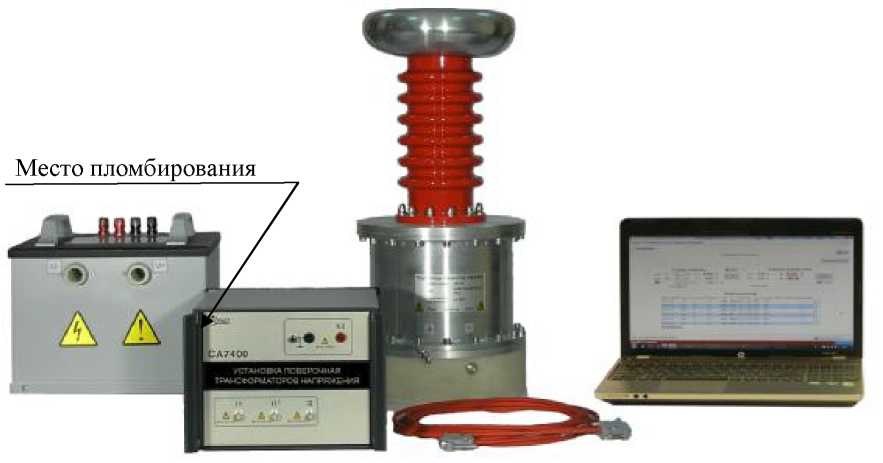

Рис. 1 - Внешний вид установки поверочной трансформаторов напряжения СА7400
Лист № 3 Всего листов 7
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на передней панели УПТН фотохимическим способом и типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации АМАК.671240.002 РЭ «Установки поверочные трансформаторов напряжения СА7400, СА7400М1. Руководство по эксплуатации. Часть 1. Техническая эксплуатация».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам поверочным трансформаторов напряжения СА7400, СА7400М1ГОСТ 8.746-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ».
ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом АМАК.671240.002 РЭ1 «Установки поверочные трансформаторов напряжения СА7400, СА7400М1. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденным ФГУП «ВНИИМС» в октябре 2013 г.
Основные средства поверки представлены в таблице 4. Таблица 4
Наименование |
Характеристики |
ГЭТ 175-2009 |
S^u)£2- 10-6+0,0061 •фцизм) радиан
0(фи)£2,83-10-5 радиан |
Калибратор универсальный 9100 |
Диапазон переменного напряжения - до 1050 В; основная относительная погрешность воспроизведения переменного напряжения - 0,05%; основная относительная погрешность частоты воспроизводимого напряжения - 0,005% |
Калибратор переменного тока "Ресурс-К2" |
Коэффициент искажения синусоидальности напряжения KU,%
|
Трансформатор напряжения УТН-1 |
Мощность - 300 ВА, Класс 0,2 и1ном - 500, 380, 380а 3 В и2ном - 100, 100/Д 100/3 В |
Мост переменного тока Р5083 |
Диапазон измерения емкости от 1 до 10 нФ; Диапазон измерения сопротивления от 1 до 100 кОм; Класс точности 0,02 |
Частотомер Ч3-63/1 |
Диапазон измерения периода - от 10 мкс до 100 с, Пределы допускаемой основной относительной погрешности: ± 1-10-6 |
Лист № 7 Всего листов 7
Изготовитель
ООО "ОЛТЕСТ"
Юридический адрес: 03056, Украина, г. Киев, пр. Победы 37, корп. 1, к. 11.
Фактический адрес: 04080, Украина, г. Киев, ул. Фрунзе, 86.
Тел. 380-44-331 46 21, 8-380-44-227-66-65.
Тел/факс: 380-44-537-08-01.
E-mail: info@oltest.com.ua.
http://www.oltest.com.ua
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия УПТН основан на методе компарирования токов при использовании двух измерительных конденсаторов и компаратора токов с автоматическим уравновешиванием.
УПТН состоит из:
-
- блока измерительного (далее - БИ), в состав которого входит компаратор токов, измеритель напряжения и низковольтный (опорный) электрический конденсатор;
-
- конденсатора измерительного высоковольтного (далее - конденсатор Сн), который используется при измерении погрешностей однофазных ТН;
-
- преобразователя высоковольтного (далее - ПВ), который используется при измерении погрешностей трехфазных ТН.
Конструктивно БИ выполнен в виде блока прямоугольной формы, на передней панели которого расположены разъемы для подключения измерительных кабелей. ПВ сконструирован в виде блока прямоугольной формы, его размеры меняются в зависимости от максимального рабочего напряжения. Высоковольтные выводы ПВ выполнены в виде изолированных контактов, рассчитанных на максимальное рабочее напряжение. Конденсатор Сн имеет цилиндрическую форму, его размеры меняются в зависимости от максимального рабочего напряжения. Для удобства переноски БИ, ПВ и конденсатор Сн снабжены ручками.
Процесс измерения автоматизирован. Для обеспечения безопасности персонала интерфейсная связь персонального компьютера или блока управления с БИ УПТН обеспечивается с помощью волоконно-оптического кабеля.
УПТН выпускаются в двух исполнениях:
-
- исполнение 1 - условное обозначение УПТН СА7400 (для поверки ТН класса точности 0,2 и менее точных);
-
- исполнение 2 - условное обозначение УПТН СА7400М1 (для поверки ТН класса точности 0,05 и менее точных).
Внешний вид устройства поверки трансформаторов напряжения СА7400М1, укомплектованного конденсатором высоковольтным измерительным и преобразователем высоковольтным, представлен на рисунке 1.
Комплект поставки представлен в таблице 3. Таблица 3
№ п/п |
Наименование и условное обозначение |
Кол. |
1. |
Установка поверочная трансформаторов напряжения СА7400 (СА7400М1) |
1 шт. |
2. |
Конденсатор измерительный высоковольтный 45 |
1 шт. * |
3. |
Конденсатор измерительный высоковольтный 100 |
1 шт. * |
4. |
Конденсатор измерительный высоковольтный 230 |
1 шт. * |
5. |
Конденсатор измерительный высоковольтный 400 |
1 шт. * |
6. |
Преобразователь высоковольтный 12 |
1 шт. * |
7. |
Преобразователь высоковольтный 42 |
1 шт. * |
8. |
Персональный компьютер |
1 шт. * |
9. |
Блок управления |
1 шт. * |
10. |
Устройство зарядное |
1 шт. |
11. |
Устройство тестирующее |
1 шт. |
12. |
Блок сопряжения |
1 шт. |
13. |
Источник питания для калибровки |
1 шт. |
14. |
Кабель измерительный |
2 шт. |
15. |
Кабель измерительный высоковольтный |
2 шт. |
16. |
Кабель переходной |
1 шт. |
17. |
Кабель волоконно-оптический |
1 шт. |
18. |
Кабель интерфейсный |
1 шт. |
19. |
Кабель питания |
3 шт. |
20. |
Мера емкости и сопротивлений |
1 шт. |
21. |
Программное обеспечение УПТН (диск инсталляционный) |
1 шт. |
22. |
Сумка укладочная |
3 шт. |
№ п/п |
Наименование и условное обозначение |
Кол. |
23. |
Руководство по эксплуатации. Часть 1. Техническая эксплуатация |
1 экз. |
24. |
Руководство по эксплуатации. Часть 2. Методика поверки |
1 экз. |
25. |
Паспорт |
1 экз. |
* - в соответствии с заказом |
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - УПТН
Наименование характеристики |
Значение | ||
СА7400 |
СА7400М1 | ||
Диапазон измерения коэффициента масштабного преобразова- |
от 2 до 10000 | ||
ния напряжения | |||
Пределы допускаемой относительной погрешности измерения | |||
коэффициента масштабного преобразования, %: при использовании конденсатора Сн: - в диапазонах 300 В < U1 < 400000 В 1); 6 В < U2 < 1000 В: |
± 0,015 3) | ||
при |ju| < 100' |
± 0,05 | ||
при |ju | > 100' |
± 0,1 |
± 0,1 | |
- в диапазоне 0,6 В < U2 < 6 В при использовании ПВ: - в диапазонах 800 В < U1 < 42000 В 2); 6 В < U2 < 1000 В: |
± 0,5 |
± 0,5 | |
при |jU | < 100', |
± 0,05 |
± 0,05 | |
при |ju | > 100' |
± 0,1 |
± 0,1 | |
- в диапазоне 0,6 В < U2 < 6 В |
± 0,5 |
± 0,5 | |
Диапазон измерения угла фазового сдвига напряжения (диапазон измерения угловой погрешности ТН), мин |
от минус 300 до 300 | ||
Пределы допускаемой абсолютной погрешности измерения угла | |||
фазового сдвига напряжения (угловой погрешности ТН), мин: при использовании конденсатора Сн: - в диапазонах 300 В < U1 < 400000 В 1); 6 В < U2 < 1000 В: |
± 1 3) | ||
при |ju | < 100' |
± 3 | ||
при |ju | > 100' |
± 5 |
± 5 | |
- в диапазоне 0,6 В < U2 < 6 В при использовании ПВ: - в диапазонах 800 В < U1 < 42000 В 2); 6 В < U2 < 1000 В: |
± 20 |
± 20 | |
при |ju | < 100' |
± 3 |
± 3 | |
при |ju | > 100' |
± 5 |
± 5 | |
- в диапазоне 0,6 В < U2 < 6 В |
± 20 |
± 20 | |
Диапазон измерения относительного значения вторичного на- |
от 2 до 190 | ||
пряжения U2RL, % | |||
Пределы допускаемой относительной погрешности измерения |
± 1,5 | ||
относительного значения вторичного напряжения, % | |||
Диапазон измерения действующего значения напряжения переменного тока, В: | |||
- первичного U1 при использовании конденсатора Сн 1) |
от 300 до 400000 | ||
- вторичного U2 |
от 6 до 1000 | ||
Пределы допускаемой относительной погрешности измерения |
± 0,5 | ||
напряжения переменного тока, % | |||
Диапазон измерения действующего значения первой гармоники напряжения, В: первичного: 1) | |||
|
от 300 до 400000 от 800 до 42000 | ||
вторичного |
от 6 до 1000 |
Наименование характеристики |
Значение | |
СА7400 |
СА7400М1 | |
Пределы допускаемой относительной погрешности измерения действующего значения первой гармоники напряжения, % |
± 0,5 | |
Диапазон измерения частоты, Г ц |
от 49 до 51 | |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
± 0,02 | |
Диапазон измерения коэффициента искажения синусоидальности кривой напряжения (далее - коэффициент искажения), %:
|
от 0 до 20 | |
Пределы допускаемой погрешности измерения коэффициента искажения, %:
|
± 0,2 ± 10 | |
Диапазон измерения коэффициента n-й гармонической составляющей (далее - коэффициент n-й гармоники) напряжения, %:
|
от 0 до 15 | |
Пределы допускаемой погрешности измерения коэффициента n-й гармоники напряжения, %:
|
± 0,05 ± 5 | |
Рабочие условия применения: - температура окружающего воздуха, °С |
от минус 10 до 40 | |
Напряжение питания (блока измерительного) |
6 В (встроенный аккумулятор) | |
Наработка на отказ, ч, не менее |
12000 | |
Средний срок службы, лет, не менее |
10 | |
Габаритные размеры, мм, не более:
|
270x360x200 4000x1600 500x500x600 210X290X60 140X190X55 40X50X20 130X80X80 130X80X80 | |
Масса, кг, не более:
|
9 700 60 2 1 0,1 1 1 | |
Примечания: 21)) - в соответствии с заказом максимальное рабочее напряжение конденсатора СН может быть 45, 100, 230 или 400 кВ. 23)) - в соответствии с заказом максимальное рабочее напряжение ПВ может быть 12 или 42 кВ. 3) — пределы допускаемой основной погрешности измерения в нормальных условиях применения (от 15 до 25 °С); пределы допускаемых дополнительных погрешностей в данных режимах измерения, вызванные изменением температуры окружающего воздуха от границ температурного диапазона нормальных условий на каждые 10 °С, равны половине соответствующих пределов основной погрешности. |
Лист № 5 Всего листов 7 УПТН обеспечивает отображение погрешности напряжения поверяемого ТН, в процентах, рассчитываемой по результатам измерения коэффициента масштабного преобразования по формуле:
K - K
■100
dKU
KU
;VUhom jVU
KU где Кином - номинальное значение коэффициента масштабного преобразования, Ки - результат измерения коэффициента масштабного преобразования.
