Номер по Госреестру СИ: 59334-14
59334-14 Измерители сопротивления обмоток трансформаторов
(СА640)
Назначение средства измерений:
Измерители сопротивления обмоток трансформаторов СА640 (далее - измерители)
предназначены для измерения и контроля активного сопротивления постоянному току обмоток трехфазных и однофазных трансформаторов и других объектов с высокой индуктивностью.

Внешний вид.
Измерители сопротивления обмоток трансформаторов
Рисунок № 1
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение.
Встроенное программное обеспечение является метрологически значимым. Метрологические характеристики нормированы с учетом влияния встроенного программное обеспечение. Встроенное программное обеспечение может быть установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических средств.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор, регистрировать и сохранять результаты измерений и является метрологически не значимым.
Идентификационные данные программного обеспечения измерителя приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения измерителя
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Встроенное |
CA640.hex |
v4.12 и выше |
Встроенное |
BU.hex |
v1.40 и выше |
Внешнее |
setup_CA640_ETL v1.30.exe |
v1.30 и выше |
Внешнее |
setup_CA640_ARCH v1.10.exe |
v1.10 и выше |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на панели измерителя методом трафаретной печати и типографским способом на титульные листы эксплуатационной документации.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации ПДРМ.411212.002 РЭ «Измерители сопротивления обмоток трансформаторов СА640. Руководство по эксплуатации. Часть 1. Техническая эксплуатация».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям
ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ТУ 522260 - 014-29304028 -2014 «Измерители сопротивления обмоток трансформаторов СА640. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
ПоверкаПоверка осуществляется в соответствии с документом ПДРМ.411212.002 РЭ1 «Измерители сопротивления обмоток трансформаторов СА640. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденным ФГУП «ВНИИМС» в сентябре 2014 г.
Основные средства поверки представлены в таблице 4.
Таблица 4
Средства измерений |
Диапазон измерений |
Класс точности |
Магазин сопротивлений Р4830/2 |
5 кОм, 20 кОм |
0,02 |
Катушки электрического сопротивления Р310 |
0,001 Ом, 0,01 Ом |
0,02 |
Катушки электрического сопротивления Р321 |
1 Ом, 10 Ом |
0,01 |
Катушки электрического сопротивления Р331 |
100 Ом |
0,01 |
Вольтметр В7-35 |
от 10 мкВ до 1000 В |
0,2 |
Лист № 5 Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «ОЛТЕСТ»
(ООО «ОЛТЕСТ»)
Адрес: Россия, 115035, г. Москва, ул. Садовническая, 72, стр.1, оф.6.
Тел.: (499) 346-68-89
E-mail: info@oltest.su
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия измерителя основан на измерении сопротивления методом вольтметра-амперметра при четырехзажимной схеме подключения объекта измерения. Измерение сопротивления выполняется автоматически. Процесс измерения условно можно разделить на четыре этапа: установка заданного значения силы тока, стабилизация тока, измерения сопротивления и разряд энергии, накопленной в индуктивности. Также измеритель позволяет проводить в автоматическом режиме размагничивание магнитной системы трансформатора. Размагничивание выполняется рядом последовательных пропусканий постоянного тока противоположных полярностей по одной из обмоток каждого из стержней магнитной системы.
Питание измерительной цепи при измерении сопротивления и размагничивании обеспечивает встроенный импульсный источник питания инверторного типа с автоматической установкой и стабилизацией заданного значения силы тока.
Управление прибором осуществляется с помощью блока управления через волоконнооптический кабель и блок сопряжения универсальный.
Измеритель представляет собой комплект технических средств, в состав которого входят измерительный блок, блок управления, блок сопряжения универсальный и комплект кабелей.
Измерительный блок конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели корпуса расположены разъемы для подключения измерительных кабелей, тумблер "СЕТЬ", разъем для подключения к сети питания и разъем для подключения волоконнооптического кабеля.
Блок управления конструктивно выполнен в прямоугольном металлическом корпусе, на передней панели которого установлен графический сенсорный индикатор. На правой боковой панели расположен разъем для подключения интерфейсного кабеля.
Блок сопряжения универсальный конструктивно выполнен в прямоугольном металлическом корпусе. На боковых панелях блока расположен разъем для подключения волоконнооптического кабеля, разъем для подключения к сети питания, разъем для подключения интерфейсного кабеля, разъем “USB-mini” для подключения к персональному компьютеру и тумблер “СЕТЬ”.
С помощью блока сопряжения универсального к блоку измерительному может быть подключен персональный компьютер, который может выполнять функции управления измерителем.

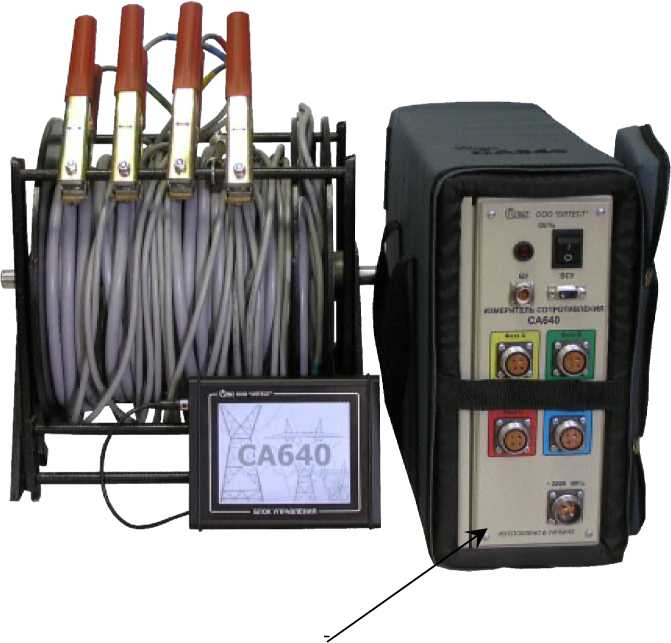

Внешний вид измерителя СА640 с кабелем измерительным и блоком управления представлен на рисунке 1.

Место пломбирования
Рис. 1 - Внешний вид измерителя СА640 с кабелем измерительным и блоком управления
Комплект поставки представлен в таблице 3.
Таблица 3
Наименование и условное обозначение |
Кол. |
Блок измерительный |
1 шт. |
Блок управления |
1 шт. |
Блок сопряжения универсальный |
1 шт.* |
Персональный компьютер |
1 шт.* |
Кабель волоконно-оптический ВОК2 |
1 шт.* |
Кабель измерительный КИ |
1 шт. |
Кабель интерфейсный КИ(БУ-БИ) |
1 шт.* |
Кабель интерфейсный КИ(ПК-БИ) |
1 шт.* |
Кабель интерфейсный КИ(БУ-БСУ) |
1 шт.* |
Кабель mini-USB |
1 шт.* |
Кабель питания КП (БИ) |
1 шт. |
Кабель питания 50 Гц 230 В |
1 шт.* |
Мера нулевого сопротивления |
1 шт. |
Двухконтактный вывод |
2 шт. |
Зажим широкоформатный |
4 шт.* |
Барабан КИ |
1 шт.* |
Сумка укладочная 640 |
1 шт. |
Сумка кабельная |
1 шт.* |
Сумка БУ |
1 шт. |
Руководство по эксплуатации. Часть 1. Техническая эксплуатация |
1 экз. |
Руководство по эксплуатации. Часть 2. Методика поверки |
1 экз. |
Паспорт |
1 экз. |
* - Наличие определяется при заказе |
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - измерителя
Наименование характеристики |
Значение |
Диапазон измерения активного сопротивления, кОм |
от 0 до 20 |
Пределы допускаемой основной абсолютной погрешности |
Г 10 5 |
измерения активного сопротивления, Ом |
±1 0,002 • R + 1 |
Пределы допускаемой дополнительной абсолютной погрешности измерения сопротивления, вызванной изменением температуры окружающего воздуха от границ нормального диапазона температур на каждые 10 °С до границ рабочего диапазона температур, Ом |
± 0,5 • (0,002 • R + 10 |
Диапазон измерения силы постоянного тока в измерительной цепи при измерении сопротивления, А |
от 0,002 до 25 |
Пределы допускаемой основной относительной погрешности измерения силы постоянного тока при измерении сопротивления, % |
± 5 |
Пределы допускаемой дополнительной относительной погрешности измерения силы постоянного тока, вызванной изменением температуры окружающего воздуха от границ нормального диапазона температур на каждые 10 °С до границ рабочего диапазона температур, % |
± 2,5 |
Нормальные условия применения: - температура окружающего воздуха, °С |
от 0 до плюс 40 |
- относительная влажность, не более, % |
80 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от минус 20 до плюс 50 |
- относительная влажность, не более, % |
80 |
Напряжение питания переменного тока |
от 198 до 253 В |
Наработка на отказ, ч, не менее |
9000 |
Средний срок службы, лет, не менее |
8 |
Габаритные размеры, мм, не более: - блок измерительный |
120x315x415 |
- блок управления |
170x141x32 |
- блок сопряжения универсальный |
120x85x35 |
Масса, кг, не более: - блок измерительный |
9,9 |
- блок управления |
0,7 |
- блок сопряжения универсальный |
0,4 |
- комплект кабелей |
10,3 |
Примечания: R - измеренное значение активного сопротивления, Ом; I - измеренное значение силы постоянного тока, А; |
