Принцип действия магазинов основан на формировании во вторичной цепи ТН комплексной проводимости, состоящей из параллельно соединенных активной проводимости и реактивной проводимости.

Конструктивно магазины выполнены в виде блока прямоугольной формы, на передней панели которого расположены: мембранная клавиатура, индикатор для отображения информации и выключатель. На задней панели магазина расположены зажимы для подключения измерительных кабелей и разъем для подключения кабеля связи с компьютером.

В комплект поставки магазина может входить расширитель диапазона СА5055-600 (далее - расширитель), позволяющий увеличить конечное значение воспроизводимой мощности до 1200 В-А.

Конструктивно расширитель выполнен в виде блока прямоугольной формы, на передней панели которого расположен выключатель, а на задней - зажимы для подключения расширителя во вторичную цепь ТН, разъем для подключения кабеля связи с компьютером и разъем для подключения кабеля связи с компаратором СА507.

Внешний вид магазина загрузок СА5055

На рисунке 1 показан общий вид Магазина нагрузок СА5055. на рисунке 2 Магазин нагрузок СА5055 показан со снятой боковой панелью, под которой размещаются места пломбировки.

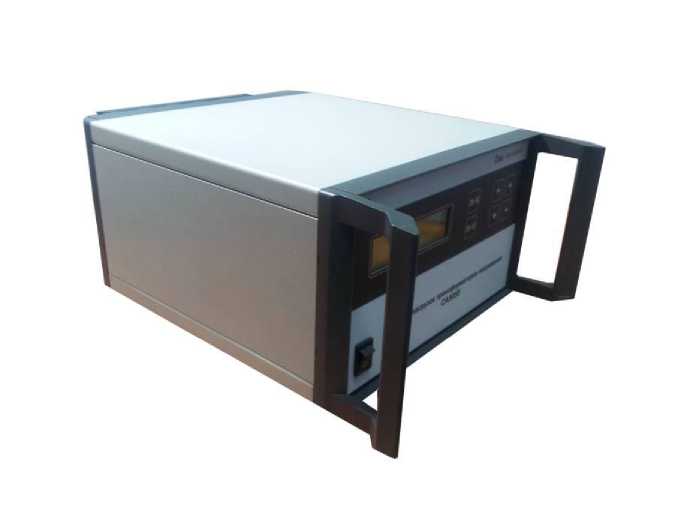

Рисунок 1

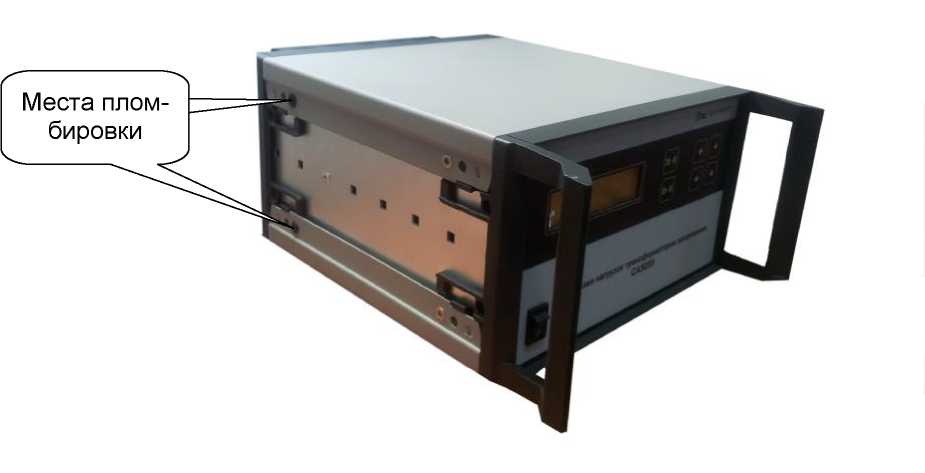

Рисунок 2

• - магазин нагрузок СА5055 - 1 шт.;

• - расширитель диапазона СА5055-600 - 1 шт. (согласно договору на поставку);

• - кабель измерительный - 1 шт. или 2 шт. (согласно договору на поставку);

• - кабель питания - 1 шт. или 2 шт. (согласно договору на поставку);

• - кабель интерфейсный - 1 шт. или 2 шт. (согласно договору на поставку);

• - руководство по эксплуатации - 1 экз.;

• - методика поверки - 1 экз.;

• - паспорт - 1 экз.;

• - упаковка потребительская - 1 шт. или 2 шт. (согласно договору на поставку).

• 1 Номинальное напряжение - 100/3 В, 100/V3 В, 100 В.

• 2 Диапазон напряжения, в котором воспроизводится мощность однофазных ТН с номинальным вторичным напряжением 100/3 В, 100/V3 В, 100 В - от 20 % до 120 % от номинального значения напряжения.

• 3 Диапазон напряжения, в котором воспроизводится мощность однофазных ТН с номинальным вторичным напряжением 100 В, с использовнием расширителя диапазона СА5055-600 - от 80 % до 120 % от номинального значения напряжения.

• 4 Номинальная мощность однофазных ТН с номинальным вторичным напряжением:

• - 100 В, 100/^3 В - 10; 15; 25; 30; 50; 75; 100; 120; 150; 200; 300; 360; 400; 500; 600 В-А;

• - 100/3 В - 10; 15; 20; 25; 30; 50; 75; 100; 120; 150; 200 В-А;

• - 100 В с использовнием расширителя диапазона СА5055-600 - 900 В-А, 1200 В-А.

• 5 Диапазон напряжения, в котором воспроизводится мощность трехфазных ТН с номинальным вторичным напряжением 100 В - от 80 % до 120 % от номинального значения напряжения.

• 6 Номинальная мощность трехфазных ТН с симметричной нагрузкой фаз - 3,33; 5; 8,33; 10; 15; 16,7; 25; 30; 33,3; 40; 50; 66,7; 75; 100; 120; 133; 150; 167; 200 В-А.

• 7 Номинальная мощность трехфазных ТН с несимметричной нагрузкой фаз приведена в таблице1.

Таблица

• 8 Коэффициент мощности - 0,8.

• 9 Значения мощности, воспроизводимые магазином - номинальные значения мощности и 25 % от этих номинальных значений.

• 10 Диапазон частоты, при которой воспроизводится мощность - от 49,5 Гц до 50,5 Гц.

• 11 Пределы допускаемой основной абсолютной погрешности при воспроизведении:

• - активной составляющей полной мощности - ± 0,03^S Вт;

• - реактивной составляющей полной мощности - ± 0,03^S В •А,

где S - численное значение воспроизводимой полной мощности, В •А.

• 12 Габаритные размеры устройств, входящих в состав магазина, в упаковке, мм:

• - магазин - не более 260 х 160 х 355;

• - расширитель - не более 260 х 160 х 355.

• 13 Масса устройств, входящих в состав магазина, в упаковке, кг:

• - магазин - не более 9,5;

• - расширитель - не более 9,5;

• 14 Среднее время наработки на отказ - не менее 9000 ч.

• 15 Средний полный срок службы - не менее 8 лет.
