Номер по Госреестру СИ: 50187-12
50187-12 Трансформатор напряжения эталонный
(СА920-16)
Назначение средства измерений:
Трансформатор напряжения эталонный СА920-16 предназначен для применения в качестве образцового трансформатора при поверке трансформаторов напряжения методом сличения поверяемого трансформатора с образцовым при помощи прибора сравнения в соответствии с ГОСТ 8.216.
Внешний вид.
Трансформатор напряжения эталонный
Рисунок № 1
Поверка
ПоверкаОсуществляется по документу ГОСТ 8.216 "Трансформаторы напряжения. Методы поверки".
Основное средство поверки - Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты ГЭТ 175-2009.
Вид измерений |
Измерения электрических и магнитных величин |
Номинальные значения, диапазон |
|
Случайная погрешность воспроизведения |
S0(Ku)£1,6x10■6+1,21x10■8xKu(изм) Б(фи) £2x10-6+0,0061x фи(изм) радиан |
Неисключенная системати ческая погрешность |
00(Ku) £4,75х10-5 0(фи) £2,83х10-5 радиан |
Изготовитель
ООО "ОЛТЕСТ"
Юридический адрес: 03056, Украина, г. Киев, пр. Победы 37, корп. 1, к. 11. Фактический адрес: 04080, Украина, г. Киев, ул. Фрунзе, 86.
Тел. 8 (380 44) 331 46 21, 8 (380 44) 227 66 65. Тел/факс: 8 (380 44) 537 08 01.
E-mail: info@oltest.com.ua.
http://www.oltest.com.ua
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС »).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Трансформатор напряжения эталонный СА920-16 представляет собой однофазный сухой трансформатор напряжения. Первичная (высшего напряжения) обмотка имеет два высоковольтных вывода А1, А2 и вывод Х, который при эксплуатации заземляется. Выводы А1, А2 выполнены в виде изолированных высоковольтных разъемов штекерного типа, рассчитанных на рабочее напряжение, а вывод Х в виде клеммы. Выводы вторичной (низшего напряжения) обмотки и вывод для подключения защитного заземления выполнены в виде клемм.
Трансформатор напряжения эталонный СА920-16 конструктивно выполнен в прямоугольном металлическом корпусе. Между первичной и вторичной обмотками установлен электростатический экран для обеспечения безопасности персонала и оборудования, используемого при поверке. Вывод экрана внутри корпуса трансформатора соединен с клеммой для подключения защитного заземления.
В комплект трансформатора входят кронштейны, которые позволяют закрепить его при фиксированном использовании.

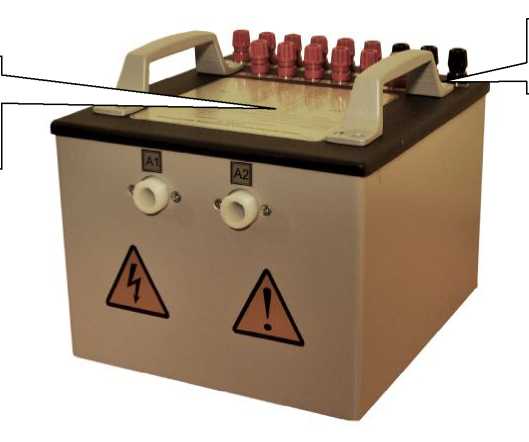

Внешний вид трансформатора напряжения эталонного СА920-16
Место размещения паспортной таблички
Место пломбировки
Название характеристики |
Числовое значение характеристики |
Номинальное напряжение первичной обмотки, кВ |
3 \3; 3,3/^3; 6/^3; 6,3/Д 6,6^3; 6,9/Д 10/^3; 10,5/^3; 11/^3; 13,8/^3; 15/^3; 16/^3 |
Номинальная частота, Гц |
50 |
Номинальное напряжение вторичной обмотки, В |
100 |
Число выводов вторичной обмотки |
13 |
Название характеристики |
Числовое значение характеристики |
Сопротивление нагрузки обмотки низшего напряжения, кОм, не менее |
100 |
Пределы допускаемой относительной погрешности напряжения, % |
±0,05 |
Пределы допускаемой абсолютной угловой погрешности, минуты |
±3 |
Диапазон значений первичного и вторичного напряжений, в процентах от номинального, % |
от 80 до 120 |
Масса, кг, не более...................................................................................20
Габаритные размеры, мм, не более................................................250x280x235
Рабочие условия эксплуатации:
-
- температура окружающего воздуха, °С..................................от 0 до 40
-
- относительная влажность воздуха при температуре 25°С,%.... не более 80
Средний срок службы, лет, не менее...........................................................8
