Измеритель представляет собой комплект технических средств, в состав которого входят измерительный блок, блок управления, блок сопряжения универсальный и измерительные кабели.

Измерительный блок конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели корпуса расположены разъемы для подключения измерительных кабелей, тумблер "СЕТЬ" и разъем для подключения волоконнооптического кабеля. На верхней панели измерительного блока находятся разъемы для подключения измерительных кабелей и автоматические выключатели внешнего и встроенного источников питания.

Блок управления конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели блока установлен графический сенсорный индикатор. На правой боковой панели расположен разъем для подключения интерфейсного кабеля.

Блок сопряжения универсальный конструктивно выполнен в прямоугольном металлическом корпусе. На боковых панелях блока расположены разъем для подключения волоконнооптического кабеля, разъем для подключения к сети питания и тумблер "СЕТЬ".

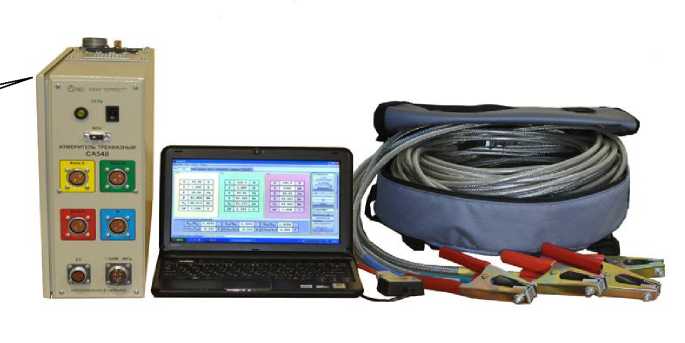

Фотография измерителя с местами опломбирования приведена на Рисунке 1.

Место пломбировки

Рисунок 1

Программы, встроенные в аппаратуру измерителя, являются метрологически значимыми. Метрологические характеристики нормированы с учетом их влияния.

В таблице приведены сведенья о программах, используемых в измерителе.

Операционная система, имеющая оболочку, доступную пользователю, отсутствует.

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Комплект поставки измерителя включает:

в) паспорт

г) руководство по эксплуатации

д) методика поверки

Диапазон измерения напряжения - от 30 до 420 В.

Диапазон измерения силы тока при работе от встроенного источника питания - от 0,003 до 3 А;

Диапазон измерения силы тока при работе от внешнего источника питания - от 0,2 до 50 А.

Диапазон измерения частоты - от 49 до 51 Гц.

Диапазон измерения электрического сопротивления - от 0,6 до 1200 Ом.

Диапазон измерения активной составляющей электрической мощности - от 0,1 до 20000 Вт.

Диапазон измерения разности фаз между током и напряжением - от минус 180 до 180°.

Диапазон измерения разности фаз между напряжениями - от минус 180 до 180°.

Номинальные значения напряжения однофазного и трехфазного встроенных источников питания - 40; 100; 220; 380 В.

Максимальная сила тока однофазного встроенного источника питания - 3 А. Максимальная сила тока трехфазного встроенного источника питания - 0,15 А.

Пределы допускаемой основной относительной погрешности при измерении напряжения - ± 0,2 %.

Пределы допускаемой основной относительной погрешности при измерении силы тока при работе от встроенного источника питания - ± 0,3 %.

Пределы допускаемой основной относительной погрешности при измерении силы тока при работе от внешнего источника питания - ± 0,4 %.

Пределы допускаемой основной относительной погрешности при измерении частоты -± 0,03 %.

Пределы допускаемой основной абсолютной погрешности при измерении полного сопротивления, а также активной и реактивной составляющих полного сопротивления при работе от внешнего источника питания - ±(0,004-Z+0,003) Ом, где Z -численное значение измеренного полного сопротивления, Ом.

Пределы допускаемой основной абсолютной погрешности при измерении активной составляющей полной мощности - ± 0,004^UJ Вт, где U - численное значение измеренного напряжения, В; I - численное значение измеренной силы тока, А.

Пределы допускаемой основной абсолютной погрешности при измерении коэффициента мощности при работе от встроенного источника питания - ± 0,0006.

Пределы допускаемой основной относительной погрешности при измерении коэффициента мощности при работе от внешнего источника питания - ± (0,003*I/U+0,001), где U - численное значение измеренного напряжения, В; I - численное значение измеренной силы тока, А.

Пределы допускаемой основной относительной погрешности при измерении отношения напряжений (коэффициента трансформации силовых и измерительных трансформаторов) - ± 0,3 %.

Пределы допускаемой основной абсолютной погрешности при измерении разности фаз между током и напряжением при работе от встроенного источника питания - ± 0,04°;

Пределы допускаемой основной абсолютной погрешности при измерении разности фаз между током и напряжением при работе от внешнего источника питания -±(0,2-I /U+0,06)°, где U - численное значение измеренного напряжения, В; I - численное значение измеренной силы тока, А.

Пределы допускаемой основной абсолютной погрешности при измерении разности фаз между напряжениями - ± 0,1°.

Пределы допускаемого относительного отклонения напряжения от номинального значения 40 В на выходе встроенного однофазного источника питания - ± 1 %.

Пределы допускаемого относительного отклонения напряжения от номинальных значений 100 В, 220 В, 380 В на выходе встроенного однофазного источника питания - ± 0,5 %.

Пределы допускаемого относительного отклонения напряжения от номинальных значений на выходе встроенного трехфазного источника питания - ± 10 %.

Пределы относительной разности межфазных напряжений при установке номинальных значений на выходе трехфазного источника питания - ± 1 %.

Пределы допускаемых дополнительных погрешностей при измерении вышеуказанных величин, вызванных изменением температуры окружающей среды в диапазоне от минус 10 до 40 °C от границ диапазона (20 ± 5) °C на каждые 10 °C не превышают соответствующих пределов допускаемой основной погрешности.

Номинальная частота - 50 Гц.

Полная потребляемая мощность при питании от сети питания переменного тока с на-пряженим (220 ± 22) В, частотой (50 ± 1) Гц - не более 1500 В^ А.

Габаритные размеры устройств, входящих в состав измерителя, в упаковке:

• - блок измерительный - не более 460 мм х 350 мм х 175 мм;

• - блок управления - не более 175 мм х 145 мм х 40 мм;

• - блок согласования универсальный - не более 120 мм х 85 мм х 35 мм.

Масса устройств, входящих в состав измерителя, в упаковке:

• - блок измерительный - не более 17 кг;

• - блок управления - не более 1,2 кг;

• - блок согласования универсальный - не более 0,4 кг;

• - комплект кабелей - не более 20 кг.

Средняя наработка на отказ - не менее 8000 часов.

Полный средний срок службы - не менее 8 лет.
