Номер по Госреестру СИ: 31658-15
31658-15 Компараторы
(СА507)
Назначение средства измерений:
Компараторы СА507 (далее по тексту - компараторы) предназначены для измерения:
- относительной разности силы вторичного тока двух трансформаторов тока (далее -ТТ) с одинаковой номинальной силой вторичного тока;
- относительной разности силы вторичного тока двух ТТ с отношением номинальной силы вторичного тока этих ТТ, как 5 к 1;
- относительной разности вторичного напряжения двух трансформаторов напряжения (далее - ТН) с одинаковым номинальным вторичным напряжением;
- разности фаз вторичного тока двух ТТ с одинаковой номинальной силой вторичного тока и для ТТ, номинальная сила вторичного тока которых относится как 5 к 1;
- разности фаз вторичного напряжения двух ТН;
- активной и реактивной мощности, активного и реактивного электрического сопротивления (далее - сопротивление) нагрузки во вторичной цепи ТТ;
- активной и реактивной мощности, активной и реактивной электрической проводимости (далее - проводимость) нагрузки во вторичной цепи ТН;
- среднеквадратического значения первой гармоники (далее - СКЗГ) напряжения и силы тока во вторичных цепях ТН и ТТ, которые используются в качестве эталонных;
- активной и реактивной мощности, активного и реактивного сопротивления, а также проводимости магазинов нагрузки;
- СКЗГ напряжения и силы тока в цепях, питаемых от сети переменного тока;
- частоты тока во вторичных цепях ТТ и ТН, которые используются в качестве эталонных, и в цепях, которые питаются от сети.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
СА507
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Донстандартметрология" | Юридические лица | 3 | 3 | 1,00 |
| Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Республике Крым" | Юридические лица | 1 | 3 | 3,00 |
| ФБУ "КРЫМСКИЙ ЦСМ" | Юридические лица | 1 | 2 | 2,00 |
| ПАО "РОССЕТИ МР" | Юридические лица | 1 | 1 | 1,00 |
| ФБУ ""Крымский ЦСМ"" | Юридические лица | 1 | 1 | 1,00 |
| ФБУ "Кузбасский ЦСМ" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 7262f145-a618-97da-7785-3783f9ca3183 | 31658-15 | 2024-03-19 | — | актуальная |
| bb11b265-ae2c-b6f8-221a-90844739c87e | 31658-15 | 2020-08-27 | 2024-03-19 | архивная |
| 30afcab4-38a7-ac8f-9b50-17b029e91266 | 31658-15 | 2020-05-07 | 2020-08-27 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.


Знак утверждения типа наносится на фирменную табличку компаратора фотохимическим методом и на паспорт печатным методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе АМАК.411439.001 РЭ «Компаратор СА507. Руководство по эксплуатации. Часть 1. Техническая эксплуатация».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к компаратору
ТУ У 33.2-33293986-003:2007 «Компаратор СА507. Технические условия».
осуществляется по документу АМАК.411439.001 РЭ1 «Компаратор СА507. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденному ГП «Укрметртестстандарт» 04.11.2013 г.
Перечень основных средств, применяемых при поверке:
|
Наименование |
Г осреестр № |
|
Генератор сигналов низкочастотный Г3-123 |
11189-88 |
|
Магазины электрического сопротивления Р4834 |
11326-90 |
|
Меры емкости образцовые Р597 |
2684-70 |
|
Катушки электрического сопротивления Р321 |
1162-58 |
|
Вольтметр переменного тока В3-60 |
9671-84 |
|
Частотомер электронно-счетный Ч3-36 |
3336-72 |
ООО «ОЛТЕСТ», ИНН 332939826586
Юридический адрес: 03056, Украина, г. Киев, пр. Победы 37, корп. 1, к. 11.
Фактический адрес: 04080, Украина, г. Киев, ул. Фрунзе, 86.
Тел. +380-44-331- 46-21, +380-44-227-66-65.
Тел/факс: +380-44-537-08-01.
E-mail: info@oltest.com.ua. Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ИЦ ФГУП «ВНИИМС»). Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46. Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66 E-mail: office@vniims.ru. Заместитель Руководителя Федерального Агентства по техническому регулированию и метрологии
http://www.oltest.com.ua
Экспертиза проведена
Принцип действия компараторов основан на использовании дифференциального метода определения погрешности трансформаторов путем сравнения метрологических характеристик рабочего трансформатора с метрологическими характеристиками эталонного трансформатора. При этом, для ТН номинальные коэффициенты трансформации должны быть одинаковыми, для ТС номинальные коэффициенты трансформации должны быть либо одинаковыми, либо относиться, как 5 к 1. Номинальная сила вторичного тока ТТ, используемого в качестве эталонного, может быть установлена в диапазоне от 1 до 5 А. Процесс измерения осуществляется в автоматизированном режиме.
В конструкции компараторов приняты специальные меры для обеспечения работы в условиях повышенного уровня электромагнитных помех.
Конструктивно компараторы выполнены в виде блока прямоугольной формы, на передней панели которых расположены: мембранная клавиатура, индикатор для вывода информации, разъем для подключения кабеля связи с компьютером и выключатель. На задней панели компараторов расположены зажимы для подключения измерительных кабелей.
В комплект поставки компараторов входит источник тока САЗ600, который состоит из четырех блоков прямоугольной формы: блока коммутации БК и трех трансформаторов силовых ТС1, ТС2, ТС3.

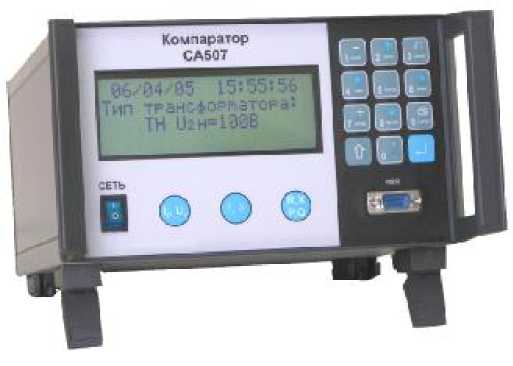

Внешний вид измерителя компаратора СА507 представлен на рисунке 1.
Место пломбировки

05 15 = 55^6
Тип TFLH- to-n
TH I.и H=t36B
Компаратор СА507
СЕТЬ
И о о о
Рисунок 1 - Внешний вид измерителя компаратора СА507
Таблица 1 - Основные метрологические и технические характеристики измерителей компараторов СА507
|
Название характеристики |
Значение характеристики |
|
Номинальная частота рабочего напряжения, Гц |
50 или 60 |
|
Диапазоны измерений: - относительной разности вторичных напряжений двух |
от минус 15 до плюс 15 |
|
ТН для значений вторичных напряжений от 6 до 240 В, % - относительной разности сил вторичных токов двух ТТ с одинаковой номинальной силой вторичного тока и для ТТ, |
от минус 15 до плюс 15 |
|
номинальная сила вторичного тока которых относится как 5 к 1, % - разности фаз вторичных напряжений двух ТН для |
от минус 300 до плюс 300 |
|
значений вторичных напряжений от 6 до 240 В, ' - разности фаз вторичного тока для двух ТТ с одина ковой номинальной силой вторичного тока и для ТТ, номи- |
от минус 300 до плюс 300 |
|
нальная сила вторичного тока которых относится как 5 к 1, ' - активной мощности нагрузки во вторичной цепи ТН при напряжении на нагрузке в диапазоне от 6 до 240 В и си- |
от 0 до 500 |
|
ле тока от 0 до 5 А, Вт | |
|
- реактивной мощности нагрузки во вторичной цепи | |
|
ТН при напряжении на нагрузке от 6 до 240 В и силе тока от |
от 0 до 500 |
|
0 до 5 А, В-А | |
|
- активной проводимости нагрузки во вторичной цепи |
от 140"4 до 540"2 |
|
ТН при напряжении на нагрузке от 6 до 240 В и силе тока от | |
|
0 до 5 А, См | |
|
- реактивной проводимости нагрузки во вторичной |
от 140"4 до 540"2 |
|
цепи ТН при напряжении на нагрузке от 6 до 240 В и силе | |
|
тока от 0 до 5 А, См - активной мощности нагрузки во вторичной цепи ТТ при напряжении на нагрузке от 0 до 100 В и силе тока от |
от 0 до 500 |
|
0,01 до 10 А, Вт | |
|
- реактивной мощности нагрузки во вторичной цепи | |
|
ТТ при напряжении на нагрузке от 0 до 100 В и силе тока от |
от 0 до 500 |
|
0,01 до 10 А, В-А |
|
Название характеристики |
Значение характеристики | |
|
от 0 до 200 от 0,1 до 240 от 0,01 до 10 от 0,1 до 500 от 0,05 до 10 от 48 до 62 | |
|
Пределы допускаемой основной абсолютной погрешности при измерении относительной разности силы вторичного тока двух ТТ с одинаковой номинальной силой вторичного тока ДюЬ %:
|
± (0,005- | +0,03^ ± (0,005- +0,03^ ± (0,005- +0,03^ |
/□1изм1 + 1,5А0-2 + dDIn3\i/d DImax 1 ) /Ыизм I + 3^10-3 + dDIu3\i/d DImax 1 ) /ыизм I + 2^10-4 + dDIu3\i/d DImax 1 ) |
|
Пределы допускаемой основной абсолютной погрешности при измерении относительной разности силы вторичного тока двух ТТ с отношением номинальной силы вторичного тока 5 к 1, %:
|
± (0,005- +0,03^ ± (0,005- +0,03^ |
/ыизм I + 4^10-3 + dDIизм/dDImax 1 ) /ыизм I + 2^10-3 + dDIизм/dDImax 1 ) |
|
Пределы допускаемой основной абсолютной погрешности при измерении разности фаз вторичного тока двух ТТ с одинаковой номинальной силой вторичного тока Ддоь ' - при силе вторичного тока ТТ, который используется в качестве эталонного, от 0,01 до 0,25 А |
± (0,005-|5вьзм1 + 0,5 + +0,7^ |/о1изм//э1тах 1 ) | |
|
- при силе вторичного тока ТТ, который используется в качестве эталонного, от 0,25 до 10,00 А |
(0,005 +0,7- |
5шизм I + 0,03 + ./[Мизм/Аитах I ) |
|
Пределы допускаемой основной абсолютной погрешности при измерении разности фазы вторичного тока двух ТТ с отношением номинальной силы вторичного тока 5 к 1, '
|
± (0,005- | <5ыизм 1 + 0,6 + +0,7 |/о1изм//э1тах 1 ) ± (0,005- ^изм1 + 0,1 + +0,7^ |/о1изм//э1тах 1 ) | |
|
Пределы допускаемой основной абсолютной погрешности при измерении относительной разности вторичного напряжения двух ТН AfDU, %: - при вторичном напряжении ТН, который использу ется в качестве эталонного, от 6 до 20 В |
± (0,005- |/оиизм1+ 1^10-3 + +0,03 |dDUизм/dDUmax 1 ) | |
|
Название характеристики |
Значение характеристики |
|
- при вторичном напряжении ТН, который использу ется в качестве эталонного, от 20 до 240 В |
± (0,005^ ^/оиизм!+ 1^10-4 + +0,03^ ldDUизм/dDUmax 1 ) |
|
Пределы допускаемой основной абсолютной погрешности при измерении разности фазы вторичного напряжения двух ТН AdDu, ':
|
± (0,005^ |бшизм 1 + 0,1 + +0,Р l./DUH-J/lDUmax 1 ) ± (0,005^ |бшизм 1 + 0,05 + +0,7^ l./DUH-J/lDUmax 1 ) |
|
Пределы допускаемой основной абсолютной погрешности при измерении активной мощности нагрузки во вторичной цепи ТН AP, Вт:
|
±(0,0057 P2 +Q +UHOM-10-5) ±(0,00^^7 P +Q +Цном 2-107) ± (0,005 J P2 +Q2 +Ц|НОм-1СГ7) |
|
Пределы допускаемой основной абсолютной погрешности при измерении реактивной мощности нагрузки во вторичной цепи ТН Aq, В •А:
|
±(0,005^ P +Q +UHOM-106) ±(0,005 J P +Q +и|ном-2-10-7) ±(0,005p+QQ +Ц,о»2-10’) |
|
Пределы допускаемой основной абсолютной погрешности при измерении активной проводимости нагрузки во вторичной цепи ТН AG, См:
|
± (0,005 JG2 + B2 +10-6) ± (0,005 ^Jg 2 + B2 + 2-10-7) ± (0,005 - J G2 + B2 +10 -7) |
|
Пределы допускаемой основной абсолютной погрешности при измерении реактивной проводимости нагрузки во вторичной цепи ТН AB, См
|
± (0,005JG2 + B2 + 10 J ± (0,005 -у/G2 + B2 + 2-10-7) ± (0,005 JG2 + B2 + 10 ) |
|
Пределы допускаемой основной абсолютной погрешности при измерении активной мощности нагрузки во вторичной цепи ТТ Ар, Вт |
± 0,005 JP2 + Q2 + 722ном - 0,0003) |
|
Пределы допускаемой основной абсолютной погрешности при измерении реактивной мощности нагрузки во вторичной цепи ТТ Aq, В • А |
± 0,005 JP2 + Q2 + I|HOm - 0,0003) |
|
Пределы допускаемой основной абсолютной погрешности при измерении активного сопротивления нагрузки во вторичной цепи ТС Ar, Ом |
± 0,005 -^R2 + X2 + 0,0003) |
|
Пределы допускаемой основной абсолютной погрешности при измерении реактивного сопротивления нагрузки во вторичной цепи ТС Ах, Ом |
± 0,005 Jr2 + X2 + 0,0003) |
|
Название характеристики |
Значение характеристики |
|
Пределы допускаемой основной относительной погрешности при измерении СКЗГ напряжения во вторичной цепи ТН, используемого в качестве эталонного, % |
± 0,5 |
|
Пределы допускаемой основной относительной погрешности при измерении СКЗГ силы тока во вторичной цепи ТТ, используемого в качестве эталонного, % |
± 0,5 |
|
Пределы допускаемой основной относительной погрешности при измерении СКЗГ напряжения с использованием дифференциальных входов в цепях, питаемых от сети, % |
± (0,5 + 0,1-^пов/^х) |
|
Пределы допускаемой основной относительной погрешности при измерении СКЗГ силы тока в цепях, питаемых от сети, % |
± 0,5 |
|
Пределы допускаемой основной абсолютной погрешности при измерении частоты тока и напряжения во вторичной цепи трансформатора, используемого в качестве эталонного, и в цепях, питаемых от сети, Гц |
± 0,1 |
|
Габаритные размеры (длинах ширинахвысота), не более, мм
|
250 х 150 х 345 480 х 260 х 180 300 х 200 х 165 300 х 200 х 165 352 х 210 х 168 |
|
Масса, не более, кг
|
5 20 17 17 19 |
|
Средняя наработка на отказ, часов, не менее |
9000 |
|
Средний срок службы, лет, не менее |
8 |
Примечание:
СКЗГ- среднеквадратическое значение первой гармоники
jDIU3M - числовое значение результата измерений относительной разности силы вторичного тока двух ТТ, % dDteM - числовое значение результата измерений разности фаз вторичного тока двух ТТ, ' dDImax - числовое значение верхней границы измерений разности фаз вторичного тока двух ТТ, равное 300 ' dDtaia - числовое значение результата измерений разности фаз вторичного тока двух ТТ, '
У|^|и..,м - числовое значение результата измерений относительной разности силы вторичного тока двух ТТ, % fDImax - числовое значение верхней границы измерений относительной разности силы вторичного тока двух ТТ, равное 15 %
^иизм - числовое значение результата измерений относительной разницы вторичного напряжения двух ТН, %; dDum - числовое значение результата измерений разности фаз вторичного напряжения двух ТН, ' dDUmax - числовое значение верхней границы измерений разности фазы вторичного напряжения двух ТН, равное 300';
dDum - числовое значение результата измерений разности фаз вторичного напряжения двух ТН, '
^иизм - числовое значение результата измерений относительной разности вторичного напряжения двух ТН, % fDUmax - числовое значение верхней границы измерений относительной разности вторичного напряжения двух ТН, равное 15 %
и2ном - числовое значение номинального вторичного напряжения ТН, который используется в качестве эталонного, В
Р - числовое значение результата измерений активной мощности, Вт
Q - числовое значение результата измерений реактивной мощности, А
G - числовое значение результата измерений активной проводимости нагрузки, См
В - числовое значение результата измерений реактивной проводимости нагрузки, См
12ном - числовое значение номинального вторичного тока ТТ, который используется в качестве эталонного, А R - числовое значение результата измерений активного сопротивления нагрузки, Ом
X - числовое значение результата измерений реактивного сопротивления нагрузки, Ом
ипов - числовое значение напряжения помехи общего вида (синусоидальное напряжение с частотой промышленной сети между соединенными между собой входами и корпусом прибора), В
их - числовое значение результата измерений СКЗГ напряжения, В
