Номер по Госреестру СИ: 41379-15
41379-15 Трансформаторы тока эталонные
(СА535)
Назначение средства измерений:
Трансформаторы тока эталонные СА535 (далее - трансформаторы) предназначены для масштабного преобразования силы переменного тока с целью ее дальнейшего измерения.
Трансформаторы используются в качестве рабочих эталонов при поверке (калибровке) трансформаторов тока и масштабных преобразователей силы тока.

Внешний вид.
Трансформаторы тока эталонные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на фирменную табличку трансформатора фотохимическим методом и на паспорт печатным методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе АМАК.671220.001 РЭ «Трансформаторы тока эталонные СА535. Руководство по эксплуатации. Часть 1. Техническая эксплуатация».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока эталонным СА535
ТУ У 33.2-33293986-006:2008 «Трансформаторы тока эталонные СА535. Технические условия».
Поверка
Поверкаосуществляется по документу АМАК.671220.001 РЭ1 «Трансформаторы тока эталонные СА535. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденному ГП «Укрметртестстандарт» 15.11.2012 г.
Перечень основных средств, применяемых при поверке:
Наименование |
Г осреестр № |
ГЭТ 152-2011 Государственный первичный эталон единиц коэффициента и угла масштабного преобразования синусоидального тока Диапазон номинальных значений коэффициента масштабного преобразования синусоидального тока - (0,5...50000)/1;5 Номинальное значение угла масштабного преобразования синусоидального тока - 0 рад. Диапазон номинальных значений первичного тока - (0,5...50000) , А. Диапазон изменения первичного тока - (1...120) % от номинального значения тока. Номинальные значения вторичного тока - 1 А и 5 А. Номинальное значение частоты - 50 Гц Случайная погрешность воспроизведения: При воспроизведении единицы коэффициента (при 10 независимых наблюдениях) - (0,5... 1,0)-10-6; При воспроизведении единицы угла (при 10 независимых наблюдениях) - (0,5...1,0) мкрад. Неисключенная систематическая погрешность: При воспроизведении единицы коэффициента - (5...15)10-6; При воспроизведении единицы угла - (5...15) мкрад. |
- |
Устройство поверки измерительных трансформаторов К535 |
9642-84 |
Преобразователь тока И564 |
11545-88 |
Изготовитель
ООО «ОЛТЕСТ», УкраинаПринцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток пропорциональный первичному току. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы выполнены в виде блоков прямоугольной формы. Изменение силы номинального первичного тока и коэффициента трансформации трансформаторов выполняется с помощью органов управления и индикации, размещенных на передней панели трансформатора СА535, или через стандартный интерфейс RS232.
В комплект трансформаторов может входить расширитель диапазона РД564 (далее -расширитель), использование которого позволяет расширить диапазон значений номинальной силы первичного тока до 5000 А.
Трансформатор СА535 и расширитель выполнены по схеме двухступенчатого трансформатора. Для улучшения метрологических характеристик трансформаторов предусмотрена компенсация магнитных потоков, обусловленных сопротивлениями нагрузки их вторичных цепей.
Ряд номинальных значений силы первичного тока и значение диапазона силы первичного тока относительно номинального значения для данного образца трансформатора СА535 выбираются при заказе. Выбранные значения приводятся в эксплуатационной документации.

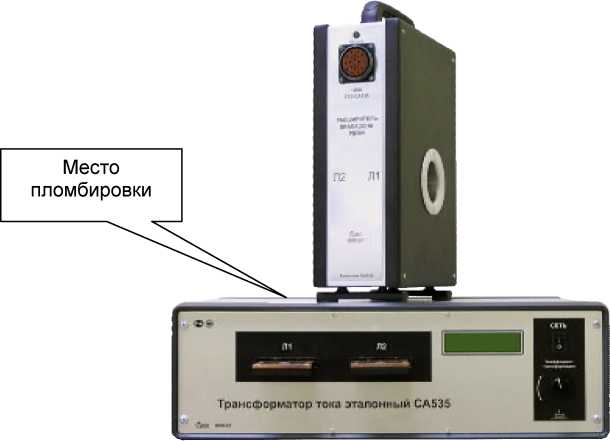

Внешний вид трансформатора тока СА535 с расширителем РД564 представлен на рисунке 1.

Рисунок 1 - Внешний вид трансформатора тока эталонного СА535
Таблица 2 - Комплектность
№ п/п |
Наименование изделия |
Кол-во |
1 |
Трансформатор тока эталонный СА535 |
1 шт. |
2 |
Расширитель диапазона РД564* |
1 шт. |
3 |
Кабель измерительный КИ535 |
1 шт. |
4 |
Кабель измерительный КИ564* |
1 шт. |
5 |
Кабель питания |
1 шт. |
6 |
Кабель интерфейсный последовательного порта RS-232 |
1 шт. |
№ п/п |
Наименование изделия |
Кол-во |
7 |
Преобразователь «USB to RS-232»* |
1 шт. |
8 |
Диск с программным обеспечением |
1 шт. |
9 |
Руководство по эксплуатации (в двух частях) |
1 экз. |
10 |
Паспорт |
1 экз. |
11 |
Сумка укладочная для трансформатора |
1 шт. |
12 |
Сумка укладочная для расширителя* |
1 шт. |
*- наличие - в соответствии с заказом |
Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока эталонных СА535
Наименование характеристики |
Значение |
Номинальная сила первичного тока*, А |
от 0,5 до 5000 |
Номинальная сила первичного тока (если в комплект не включен расширитель) *, А |
от 0,5 до 600 |
Номинальная сила вторичного тока, А |
5 |
Диапазон силы первичного тока относительно номинального значения, % ** |
от 1 до 120 или от 1 до 150 |
Номинальная вторичная нагрузка при коэффициенте мощности нагрузки cosф=1, В-А |
2,5 |
Пределы допускаемой основной относительной токовой погрешности, % - для номинальной силы первичного тока от 0,5 до 600 А |
± 0,02 |
- для номинальной силы первичного тока от 750 до 5000 А |
± 0,025 |
Пределы допускаемой основной абсолютной угловой погрешности, ' |
± 1,5 |
Пределы допускаемой токовой и угловой погрешностей в границах рабочего |
диапазона темпе- |
ратур от 0 до 40 °C вне границ нормального диапазона температуры от 10 до |
30 °С равны удво- |
енным пределам допускаемых основной токовой и основной угловой погрешностей. | |
Габаритные размеры составных частей трансформаторов (длинахширинах высота), мм, не более: - трансформатора |
470 х375 х 145 |
- расширителя |
240 х130 х 300 |
Масса составных частей трансформаторов, кг, не более: - трансформатора |
17 |
- расширителя |
8 |
Мощность, потребляемая трансформатором СА535 с расширителем РД564, от сети питания переменного тока с напряжением (220±22) частотой (50±1) Гц, не более, В-А |
60 |
Мощность, потребляемая трансформатором СА535 без расширителя РД564, от сети питания переменного тока с напряжением (220±22) частотой (50±1) Гц, не более, В-А |
55 |
Средний срок службы, лет, не менее |
8 |
Средняя наработка на отказ, ч, не менее |
40000 |
* - ряд значений в зависимости от заказа ** - один из вариантов, в зависимости от заказа |
