Номер по Госреестру СИ: 76416-19
76416-19 Мосты переменного тока высоковольтные автоматические
(СА7100М1, СА7100М1.1)
Назначение средства измерений:
Мосты переменного тока высоковольтные автоматические СА7100М1, СА7100М1.1 (далее - мосты) предназначены для измерений электрической емкости и тангенса угла потерь, в том числе тангенса угла диэлектрических потерь.
Внешний вид.
Мосты переменного тока высоковольтные автоматические
Рисунок № 1
Внешний вид.
Мосты переменного тока высоковольтные автоматические
Рисунок № 2
Внешний вид.
Мосты переменного тока высоковольтные автоматические
Рисунок № 3
Внешний вид.
Мосты переменного тока высоковольтные автоматические
Рисунок № 4
Программное обеспечение
Мосты имеют встроенное и автономное программное обеспечение. Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования прибора. Автономное программное обеспечение, устанавливаемое на компьютер, позволяет управлять процессом измерений, а также сохранять их результаты в памяти компьютера.
Идентификационные данные программного обеспечения приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: для встроенного - «средний», для автономного - «средний».
Таблица 1- Характеристики программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) |
Встроенное |
hv.hex |
v.18 и выше |
Внешнее |
install-CA7100M1-0.XX |
Версия 0.53 и выше |
Знак утверждения типа
Знак утверждения типананосится на титульных листах эксплуатационной документации печатным способом и на переднюю панель блока измерительного фотохимическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мостам переменного тока высоковольтным автоматическим СА7100М1, СА7100М1.1
ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
ГОСТ 12179-76 Кабели и провода. Метод определения тангенса угла диэлектрических потерь
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТР ТС 004/ 2011 О безопасности низковольтного оборудования
ТР ТС 020/ 2011 Электромагнитная совместимость технических средств
Техническая документация изготовителя ООО "ОЛТЕСТ", г. Киев
Поверка
Поверкаосуществляется по документу МП 2202-0077-2019 «ГСИ. Мосты переменного тока высоковольтные автоматические СА7100М1, СА7100М1.1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14.05.2019 г.
Основные средства поверки:
Государственный вторичный эталон - эталон сравнения единицы угла потерь (тангенса угла потерь) в диапазоне V10-4 ... 0,1 при напряжении до 10 кВ; С=1 нФ, доверительная погрешность (Р=0,95): по С 0,001-0,01 %, по tgS (1-12) •IO-5;
Государственный вторичный эталон единицы угла потерь (тангенса угла потерь) в диапазоне значений от 1 • 10-5 до 1 при емкости от 1 пФ до 10 мкФ и частотах от 50 Гц до 1 МГц; доверительная погрешность (Р=0,95): по С 0,001-0,01 %, по tgS (1-10) 10-5;
Конденсаторы измерительные высоковольтные КИВ-10 и КИВ-110, С= 100 и 50 пФ, напряжение 10 и 64 кВ; погрешность: по С ±0,002 %, по tgS ±2\10-5.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на боковую поверхность корпуса блока измерительного (место нанесения указано на рисунке 3) или на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «ОЛТЕСТ» (ООО «ОЛТЕСТ»), Украина
Адрес: 03056, Украина, г. Киев, пр. Победы, 37/1, кв. 11
Телефон: (+380 44) 331-46-21
Web-сайт: www.oltest.com.ua
E-mail: info@oltest.ua
Заявитель
Общество с ограниченной ответственностью «ОЛТЕСТ» (ООО «ОЛТЕСТ») ИНН 7705559778Адрес: 119334, г. Москва, Донской проезд, д. 15, стр.11, к. 264 Телефон: +7 (499) 322-86-43
Е-mail: info@oltest.ua
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия мостов основан на использовании мостовой измерительной цепи с электромагнитным компаратором тока в сочетании с вариационным методом измерений. Процесс измерений автоматизирован.
Мостовая цепь образуется из эталонного и измеряемого конденсаторов (или другого объекта измерений), и трансформаторного компаратора токов. Токи от эталонного и измеряемого конденсаторов протекают встречно через обмотки компаратора токов, содержащего дополнительную обмотку для выделения сигнала неравновесия. Сигнал усиливается, разделяется на квадратурные составляющие и после преобразований поступает в цепи управления узлами измерительного блока. Уравновешивание мостовой цепи осуществляется переключением витков обмоток компаратора токов. В мосте используется вариационный метод измерения, предусматривающий изменение (вариацию) отношения токов на известное с необходимой точностью значение. Разность значений измеряемой величины до и после вариации используется в качестве калибровочного сигнала. Вычисления, необходимые для получения результата, осуществляет персональный компьютер. Расширение верхней границы диапазона измерений емкости на два порядка величины производится с помощью расширителя диапазона, представляющего собой двухступенчатый трансформатор тока.
Конструктивно мосты выполняются в виде двух блоков: измерительного и расширителя диапазона СА7150. В комплект мостов может быть включен в виде автономной части эталонный высоковольтный измерительный конденсатор.
Мосты СА7100М1 и СА7100М1.1 имеют одинаковые метрологические характеристики и различаются конструктивным выполнением блока измерительного. Кроме того, мосты СА7100М1 могут содержать в составе комплекта эталонный конденсатор. Мосты СА7100М1.1 такой конденсатор не содержат. В состав мостов включен также ноутбук.
Мосты применяются для измерения тангенса угла диэлектрических потерь кабелей и проводов в соответствии с ГОСТ 12179-76. Мосты могут применяться в качестве эталонов емкости и тангенса угла потерь при частоте 50 Гц в соответствии с государственными поверочными схемами ГОСТ 8.371-80 и ГОСТ 8.019-85.
Общий вид мостов представлен на рисунках 1 и 2.
Обозначение места нанесения знака поверки представлено на рисунке 3.

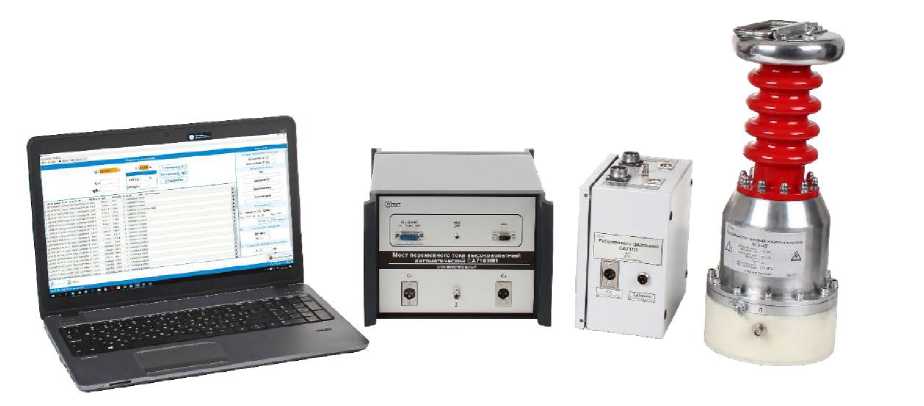

Рисунок 1 - Общий вид моста СА7100М1 с расширителем диапазона СА7150, эталонным конденсатором и ноутбуком
Рисунок 2 - Общий вид моста СА7100М1.1 с расширителем диапазона СА7150 и ноутбуком
Место
нанесения
$
4j
знака поверки

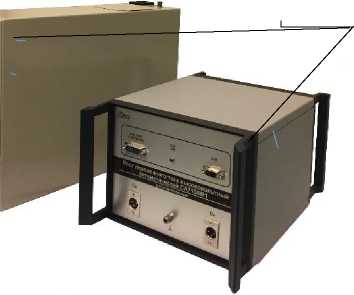

Рисунок 3 - Обозначение места нанесения знака поверки
Таблица 4 - Комплектность мостов СА7100М1и СА7100М1.1
Наименование |
Обозначение |
Количество |
Блок измерительный СА7100М1 |
АМАК.411722.015 |
1 шт.* |
Блок измерительный СА7100М1.1 |
АМАК.411722.023 |
1 шт.* |
Расширитель диапазона СА7150 |
АМАК.411521.001 |
1 шт. |
Ноутбук |
Покупное изделие |
1 шт. |
Конденсатор измерительный высоковольтный |
По заказу |
1 шт. |
Устройство зарядное |
АМАК.436112.002 |
1 шт. |
Блок сопряжения |
АМАК.426477.003 |
1 шт. |
Кабель измерительный КИ1 |
АМАК.685611.030 |
2 шт. |
Кабель измерительный КИ2 |
АМАК. 685651.010 |
2 шт. |
Кабель измерительный КИ3 |
АМАК.685651.042 |
2 шт. |
Кабель измерительный КИ4 |
АМАК. 685611.050 |
1 шт. |
Кабель волокно-оптический ВОК |
АМАК.468615.002 |
1 шт. |
Кабель измерительный КИ6 СА7150 |
АМАК.685692.001 |
1 шт. |
Кабель высоковольтный КВ6 СА7150 |
АМАК.685651.007 |
1 шт. |
Кабель питания КП СА7150 |
АМАК.685612.004 |
1 шт. |
Диск «Программное обеспечение СА7100М1» |
АМАК.411213.007 К |
1 шт. |
Наименование |
Обозначение |
Количество |
Сумка СА7100М1 БИ |
АМАК. 323382.052 |
1 шт. |
Сумка СА7100М1.1 БИ |
АМАК.323382.033 |
1 шт. |
Сумка СА7100М1 Аксессуары |
АМАК. 323382.053 |
1 шт. |
Сумка СА7150 |
АМАК.323382.057 |
1 шт. |
Сумка СА7150 Аксессуары |
АМАК.323382.058 |
1 шт. |
Руководство по эксплуатации |
АМАК.411213.007 РЭ |
1 экз. |
Паспорт |
АМАК. 411213.007 ПС |
1 экз. |
Методика поверки |
МП 2202-0077-2019 |
1 экз. |
*Примечание. В комплект поставки включается один из двух Блоков измерительных. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Без использования расши |
рителя диапазона СА7150 |
Диапазон измерений емкости, пФ |
От 0 до 1000-С0* |
Поддиапазоны измерений емкости, пФ |
0,01 <Сх/Со< 0,1 0,1 <Сх/С0< 100 100 <Сх/С0< 1000 |
С использованием расши |
рителя диапазона СА7150 |
Диапазон измерений емкости, пФ |
От 1000 до 100000^0 |
Поддиапазоны измерений емкости, пФ |
1000 <Сх/С0< 10000 10000 <Сх/С0 < 100000 |
Номинальное значение емкости эталонного конденсатора (автономная часть), пФ |
от 10 до 10000 |
Наименование характеристики |
Значение |
Диапазон измерений тангенса угла потерь |
от 0 до 1,1 |
Пределы допускаемой основной относительной погрешности моста при измерении емкости, %, без учета погрешности эталонного конденсатора, в поддиапазонах: 0,01 <Сх/Со< 0,1 0,1<Сх/Со< 100 100<СХ/С0< 1000 при использовании расширителя диапазона СА7150, в поддиапазонах: 1000 <СХ/С0< 10000 10000 <Сх/С0< 100000 |
±[240-3+240-\C0/Cx - 10)+|tg6x - tg50|]* ±[V10-3 + |tg6x - tg30|] ±[2-10-3 + |tg6x - tg30|] ±[540-3 + |tg6x - tg80|] ±[540-3 + |tg6x - tg80|] |
Пределы допускаемой основной абсолютной погрешности при измерении тангенса угла потерь без учета погрешности эталонного конденсатора в поддиапазонах: 0,01 <СХ/С0< 0,1 0,1<СХ/С0< 100 100<СХ/С0< 1000 при использовании расширителя диапазона СА7150, в поддиапазонах: 1000 <СХ/С0< 10000 10000 <Сх/С0< 100000 |
±[2Ч0-5 + 2Ч0Г.(С.С. - 10)+0,005^tg6x - tgS0|] ±[Г10-5 + 0,005Jtg6x - tgS0|] ±[2-10-5 + 0,005-|tg6x - tgS0|] ±[540-5 + 0,005-hgSx - tg50|] ±[5Л10-5 + 0,005^tg6x - tg60|] |
Пределы допускаемой основной относительной погрешности моста при измерении емкости, %, с учетом погрешности эталонного конденсатора, в поддиапазонах: 0,01 <СХ/С0< 0,1 0,1<СХ/С0< 100 100<СХ/С0< 1000 при использовании расширителя диапазона СА7150 в поддиапазонах: 1000 <СХ/С0< 10000 10000 <Сх/С0< 100000 |
±[540-3+240-\C0/Cx - 10)+|tg5x - tg§0|] ±[4-10-3 + |tg6x - tg80|] ±[5Л0-3 + |tg6x - tg80|] ±[840-3 + |tg6x - tgS0|] ±[840-3 + |tg6x - tgS0|] |
Пределы допускаемой основной абсолютной погрешности моста при измерении тангенса угла потерь с учетом погрешности эталонного конденсатора, в поддиапазонах: 0,01 <СХ/С0< 0,1 0,1<СХ/С0< 100 100<СХ/С0< 1000 при использовании расширителя диапазона СА7150 в поддиапазонах: 1000 <СХ/С0< 10000 10000 <Сх/С0< 100000 |
±[5^10-5+2^10-6^(C0/Cx - 10)+ 0,005-hgSx - tgS0|] ±[4 10-5 +0,005^tg6x - tgS0|] ±[5Л0-5 +0,005^tg6x - tgS0|] ±[840-5 +0,005 •feSx - tg§0|] ±[840-5 +0,005 •feSx - tg§0|] |
Наименование характеристики |
Значение |
Пределы допускаемых дополнительных погрешностей при измерениях емкости и тангенса угла потерь, вызванных изменением температуры окружающего воздуха от границ температурного диапазона (20±5) °C до границ рабочего диапазона температур, на каждые 10 °C |
Равны пределам основных погрешностей измерения емкости и тангенса угла потерь соответственно |
Пределы допускаемой основной относительной погрешности при измерении рабочего напряжения, % |
±1,0 |
Пределы допускаемой основной абсолютной погрешности при измерении частоты рабочего напряжения, Гц |
±0,1 |
Нормальные условия эксплуатации: температура окружающего воздуха, °С относительная влажность атмосферное давление, кПа |
от 15 до 25 до 80 % при температуре +25 °С без конденсации влаги от 96 до 104 |
Примечание: * С0 и tgS0- номинальное значение емкости, пФ, и тангенс угла потерь эталонного конденсатора. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон допустимых значений силы тока в цепи эталонного конденсатора |
от 10 мкА до 10 мА |
Диапазон допустимых значений силы тока в цепи измеряемого объекта, А |
от 0 до 0,5 |
Диапазон допустимых значений силы тока в цепи измеряемого объекта при использовании расширителя диапазона СА7150, А |
от 0,03 до 50 |
Диапазон допустимых значений частоты рабочего напряжения, Гц |
от 49 до 51 |
Диапазон измерений рабочего напряжения, приложенного к эталонному конденсатору |
от Umin = 1Со min/2n'f[)'C0 до Umax = 1Со max/2n ■fр■C0, * но не более, чем максимально допустимое значение напряжения эталонного конденсатора; С0-емкость, Ф |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность атмосферное давление, кПа |
от 0 до 40 до 80 % при температуре +25 °С без конденсации влаги от 96 до 104 |
Показатели питания моста |
6 В, 12 А^ч (встроенный аккумулятор) |
Время работы от полностью заряженного аккумулятора, ч, не менее |
40 |
Наработка на отказ, ч, не менее |
9000 |
Средний срок службы, лет |
10 |
Наименование характеристики |
Значение |
Габаритные размеры составных частей моста (ДхШхВ), мм, не более: | |
блок измерительный | |
СА7100М1 |
250х185х350 |
СА7100М1.1 |
270х360х415 |
конденсатор измерительный |
2600х1200 ** |
высоковольтный | |
расширитель СА7150 |
130х200х200 |
блок сопряжения |
70х60х35 |
устройство зарядное |
80х80х130 |
Масса составных частей моста, кг, не более: блок измерительный | |
СА7100М1 |
10 |
СА7100М1.1 |
16 |
конденсатор измерительный |
400 ** |
высоковольтный | |
расширитель СА7150 |
4 |
блок сопряжения |
0,2 |
устройство зарядное |
0,5 |
Примечания: * 1Со min и 1Со max - минимальное и максимальное значения тока эталонного конденсатора; fp - частота рабочего напряжения, Гц; ** Габаритные размеры и масса конденсатора измерительного высоковольтного зависят от номинального значения емкости и максимального рабочего напряжения. |
