Номер по Госреестру СИ: 56140-14
56140-14 Уровнемеры волноводные
(Eclipse 706)
Назначение средства измерений:
Уровнемеры волноводные Eclipse 706 (далее - уровнемеры) предназначены для измерений уровня жидкостей, сыпучих материалов, границы раздела сред в резервуарах и вычислений объема жидкости в резервуаре при наличии градуировочной таблицы.
Аналитический паспорт типа средства измерений
56140-14 — Уровнемеры волноводные
Eclipse 706
Фирма "MAGNETROL International N.V."
БЕЛЬГИЯ
МПИ: 4 года
Действует
74
организаций106
владельцев1
версий3 726
Всего поверок
по агрегатам с 2010 года
107
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
74
Организаций-поверителей
эффективное число: 18.7
106
Владельцев СИ
эффективное число: 23.9
2 407
Экземпляров СИ
по агрегатам владельцев / организаций
72.2%
Периодические поверки
первичные: 0.7%
1.5%
Непригодность
56 извещений
70.5%
Поверки юрлиц
доля в общем объёме
6 231 ₽
Средневзвешенная цена
медиана: 6 233 ₽
100%
Покрытие ценами
расчётный известный объём: 2 230 189 ₽
2 015,8 лет
Средний возраст парка
взвешено по годовому объёму
2 176 дн.
Наблюдаемый МПИ
по фактическим интервалам
534
Концентрация поверителей
HHI; доля топ-5: 41.1%
418
Концентрация владельцев
HHI; доля топ-5: 36.8%
114
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
22
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 3 726 поверок; пик пришёлся на 2024 год (1 003).
- Последний завершённый год показал снижение на 62.8% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 7.1%.
- Рынок представлен 74 организациями; концентрация низкая (HHI 534), доля топ-5 — 41.1%.
- В базе найдено 106 владельцев и 2 407 экземпляров СИ; доля пяти крупнейших владельцев — 36.8%.
- Средневзвешенная цена поверки — 6 231 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 2 230 189 руб.
- Доля извещений о непригодности составляет 1.5% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 2 176 дней; средний возраст парка по агрегатам организаций — 2 015,8 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2024 — 1 003
Долгосрочный CAGR: 7.1%
Активных версий: 1
Ценовой диапазон: 2 062–10 870 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "Транснефть-Сибирь" | Юридические лица | 302 | 311 | 1,03 |
| АО "Транснефть-Урал" | Юридические лица | 180 | 215 | 1,19 |
| АО "Транснефть - Сибирь" | Юридические лица | 145 | 149 | 1,03 |
| Филиал АО "Транснефть-Приволга" Волгоградское районное нефтепроводное управление | Юридические лица | 137 | 221 | 1,61 |
| ОАО Ямал СПГ | Юридические лица | 122 | 122 | 1,00 |
| юридическое лицо | Юридические лица | 112 | 115 | 1,03 |
| Общество с ограниченной ответственностью "ТРАНСНЕФТЬ - БАЛТИКА" | Юридические лица | 82 | 84 | 1,02 |
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" | Юридические лица | 78 | 91 | 1,17 |
| АО "Транснефть - Прикамье" (филиал - Казанское РНУ) | Юридические лица | 71 | 75 | 1,06 |
| ОАО "Ямал СПГ" | Юридические лица | 64 | 64 | 1,00 |
| Бугурусланское районное нефтепроводное управление Акционерное общество "Транснефть-Приволга" | Юридические лица | 62 | 76 | 1,23 |
| АО "Транснефть-Север" | Юридические лица | 57 | 72 | 1,26 |
| АО "ТРАНСНЕФТЬ - ЗАПАДНАЯ СИБИРЬ" | Юридические лица | 56 | 66 | 1,18 |
| ООО "Транснефть - Балтика" | Юридические лица | 49 | 50 | 1,02 |
| Филиал АО «Транснефть-Приволга» Волгоградское районное нефтепроводное управление | Юридические лица | 35 | 35 | 1,00 |
| АО "ТРАНСНЕФТЬ-ДРУЖБА" | Юридические лица | 33 | 33 | 1,00 |
| Акционерное общество "ТРАНСНЕФТЬ - СЕВЕР" | Юридические лица | 33 | 33 | 1,00 |
| АО «Транснефть - Сибирь» | Юридические лица | 32 | 32 | 1,00 |
| Урайское УМН АО «Транснефть-Сибирь» | Юридические лица | 31 | 32 | 1,03 |
| ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ АО | Юридические лица | 31 | 31 | 1,00 |
| АО Транснефть-Приволга | Юридические лица | 30 | 35 | 1,17 |
| Акционерное общество "ТРАНСНЕФТЬ - ДРУЖБА" | Юридические лица | 30 | 31 | 1,03 |
| Акционерное общество "Транснефть-Приволга" | Юридические лица | 29 | 30 | 1,03 |
| Общество с ограниченной ответственностью "ТРАНСНЕФТЬ-ПОРТ ПРИМОРСК" | Юридические лица | 28 | 34 | 1,21 |
| АО "Транснефть-Прикамье" | Юридические лица | 28 | 32 | 1,14 |
| РРНУ(филиал АО "Транснефть - Прикамье") | Юридические лица | 22 | 25 | 1,14 |
| АО "Транснефть-Приволга" | Юридические лица | 22 | 22 | 1,00 |
| АРНУ (филиал АО "Транснефть - Прикамье") | Юридические лица | 21 | 24 | 1,14 |
| АО "АРКТИКГАЗ" | Юридические лица | 20 | 27 | 1,35 |
| АО "Транснефть-Приволга" Бугурусланское РНУ | Юридические лица | 20 | 20 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 533535c0-d89c-2bb3-b77e-ea6e4e936708 | 56140-14 | 2020-05-07 | — | актуальная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Уровнемеры волноводные
Рисунок № 1
Внешний вид.
Уровнемеры волноводные
Рисунок № 2
Внешний вид.
Уровнемеры волноводные
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.01.2019
Номер записи - 146395
ID в реестре СИ - 368795
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Eclipse 706, Нет модификации, Eclipse 706-511А-В11, Уровнемер волноводный Eclipse 706, Eclipce 706, мод. Eclipse 706, Нет данных, Eclipse 706 X706-511A-B11, Уровнемеры волноводные Eclipse 706, -, Eclipse 706-5110-A11/X7CT, Х706-511А, Eclipse X706-511A-A11, 706, Eclipse-706-5110-А11, Eclipse 706-5120-А11, Х706-511А-А11, Х706-5110-А11, Eclips 706, Eclipse Х706-511А-А11
Производитель
Изготовитель - Фирма "MAGNETROL International N.V."
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 3726
Выдано извещений - 56
Кол-во периодических поверок - 2692
Кол-во средств измерений - 2537
Кол-во владельцев - 72
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 2134 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Уровнемеры волноводные (Eclipse 706)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56140-14 Уровнемеры волноводные (Eclipse 706) Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
67600-17 Уровнемеры волноводно-радарные (ТИТАН-370У) Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ») (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Фирма "MAGNETROL International N.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23371-08 01.06.2013 |
Сигнализаторы уровня поплавковые, Modulevel EZ, Smart EZ Modulevel и EZ Modulevel Smart II Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
29578-05 |
Уровнемер радиоволновый с антенной, XR05-510A-C40 (уровнемер) RA4-A630-200 (антенна) Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
1 год | |
|
30190-05 20.11.2017 |
Уровнемеры радарные, Pulsar R05 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
30191-05 01.11.2010 |
Уровнемеры радарные волноводные, Horizon мод. Horizon 703, Horizon 704 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
1 год | |
|
31339-06 01.04.2011 |
Расходомеры-счетчики массовые, Thermatel мод. TA2 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
2 года | |
|
38263-08 16.08.2018 |
Преобразователи уровня, JUPITER Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
40502-09 01.06.2014 |
Сигнализаторы уровня емкостные, Kotron 805 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
41349-09 01.10.2014 |
Сигнализаторы уровня радарные, Eclipse 705 и Eclipse Aurora Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45185-10 01.08.2015 |
Указатели уровня магнитные, Vizual и Atlas Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45187-10 01.08.2015 |
Преобразователи уровня, R82 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45187-15 02.12.2020 |
Преобразователи уровня измерительные, R82 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
48222-11 16.11.2026 |
Расходомеры-счетчики массовые, Thermatel Enhanced мод. TA2 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
2 года; с 2018 г. - 4 года |
|
51508-12 19.10.2017 |
Уровнемеры волноводные, Eclipse 705 и Eclipse Aurora Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
3 года |
|
51509-12 19.10.2017 |
Уровнемеры буйковые, E3 Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
56134-14 15.01.2019 |
Уровнемеры акустические для сыпучих и порошкообразных сред, CONTOUR Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
3 года |
|
56140-14 15.01.2019 |
Уровнемеры волноводные, Eclipse 706 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
4 года |
|
69723-17 11.12.2022 |
Уровнемеры буйковые, E3 Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
|
70843-18 16.04.2024 |
Уровнемеры импульсные радарные, Pulsar R86 и Pulsar R96 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
72506-18 20.09.2024 |
Преобразователи уровня магнитострикционные, JUPITER JM4 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
74531-19 26.03.2024 |
Уровнемеры волноводные радарные , Eclipse 706 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
|
74237-19 01.03.2024 |
Преобразователи уровня, JUPITER 200 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
79218-20 23.09.2025 |
Уровнемеры пневматические буйковые, Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Уровнемеры волноводные (Eclipse 706)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 15 | 1 | 1 | 14 | 0 | 15 | 1 | 14 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 11 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО " НУ КОРПОРАЦИИ АК ЭСКМ " (RA.RU.311850) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (1479) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311627) | 20 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 134 | 0 | 100 | 0 | 100 | 0 | 100 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 99 | 3 | 0 | 74 | 0 | 74 | 0 | 74 | |
| ЗАО "ЭнергоСтрой" (RA.RU.311997) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 116 | 22 | 0 | 116 | 2 | 116 | 0 | 116 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 21 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 183 | 0 | 158 | 0 | 152 | 0 | 152 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 30 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 300 | 0 | 100 | 11 | 94 | 0 | 94 | ||
| ОАО "ЯМАЛ СПГ" (RA.RU.311706) | 186 | 15 | 0 | 186 | 0 | 186 | 0 | 186 | ||
| ПАО "САРАТОВСКИЙ НПЗ" (RA.RU.312258) | 10 | 3 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 9 | 3 | 0 | 9 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 45 | 10 | 0 | 45 | 0 | 45 | 0 | 45 | |
| ООО "ДИАС-К" (RA.RU.312276) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 61 | 0 | 24 | 3 | 29 | 0 | 24 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 82 | 2 | 0 | 82 | 0 | 74 | 0 | 74 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 20 | 0 | 19 | 0 | 20 | 0 | 19 | ||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 18 | 0 | 10 | 0 | 16 | 0 | 8 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 75 | 12 | 0 | 75 | 0 | 75 | 0 | 75 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 18 | 0 | 0 | 0 | 18 | 0 | 0 | ||
| ООО "НПО "АПК" (RA.RU.312228) | 27 | 0 | 27 | 0 | 27 | 0 | 27 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 43 | 0 | 38 | 2 | 38 | 0 | 38 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 20 | 0 | 10 | 0 | 20 | 0 | 10 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 221 | 10 | 0 | 180 | 0 | 221 | 0 | 180 | |
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311926) | 240 | 1 | 0 | 176 | 6 | 180 | 0 | 116 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 291 | 7 | 5 | 286 | 1 | 282 | 5 | 277 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 9 | 0 | 0 | 0 | 9 | 0 | 0 | ||
| ФБУ "ЦСМ в Липецкой области" (62) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО «Транснефть-Западная Сибирь» (RA.RU.311926) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КУРГАНСКИЙ ЦСМ" (035) | РСТ | 5 | 0 | 0 | 0 | 5 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (РОСС RU.0001.310381) | 54 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 60 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 20 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Брянский ЦСМ" (38) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 195 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 50 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 48 | 0 | 48 | 0 | 48 | 0 | 48 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 194 | 7 | 13 | 181 | 25 | 82 | 1 | 81 | |
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 480 | 5 | 0 | 480 | 6 | 453 | 0 | 453 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 3 | 1 | 0 | 4 | 3 | 1 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 68 | 2 | 0 | 68 | 0 | 68 | 0 | 68 | |
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 36 | 3 | 0 | 36 | 0 | 36 | 0 | 36 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ООО "НП МИС" (RA.RU.314615) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| Казанское районное нефтепроводное управление (973) | 14 | 0 | 14 | 0 | 4 | 0 | 4 | |||
| ООО "ГАЗИЗМЕРЕНИЯ" (RA.RU.310613) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Уровнемеры волноводные (Eclipse 706)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
5910 | 6233 |
|
ФБУ НИЦ ПМ-Ростест Москва |
3371 | 6233 |
|
ФБУ НИЦ ПМ-Ростест Москва |
10600 | 6233 |
|
ФБУ Липецкий ЦСМ Липецкая область |
5937 | 6233 |
|
ФБУ Пензенский ЦСМ Пензенская область |
3628 | 6233 |
Программное обеспечение
Встроенное программное обеспечение (ПО) обеспечивает:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
-
- отображение результатов измерений на жидкокристаллическом дисплее;
-
- вычисление уровня, границы раздела сред, расстояния до верхнего уровня и до границы раздела сред, объема по заранее введенным характеристикам резервуара;
-
- формирование выходного аналогового и цифрового сигналов;
-
- диагностику аппаратной части уровнемера.
Программное обеспечение идентифицируется путем вывода на дисплей электронного
блока номера версии. Идентификационные данные ПО приведены в таблице 1. Таблица 1.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программа уровнемеров волноводных Eclipse 706 |
firmware |
не ниже 1.0da |
не отображается |
MD5 |
Исполняемый код программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики. Метрологические коэффициенты и заводские параметры защищены от несанкционированного доступа с помощью паролей и не доступны для изменения без вскрытия корпуса и нарушения пломб.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на табличку из нержавеющей стали, закрепленную на корпусе уровнемера, краской, стойкой к воздействию атмосферных условий и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации на уровнемер.
Лист № 5 Всего листов 5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам волноводным Eclipse 706
1. ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
2. Техническая документация фирмы "Magnetrol International n.v.", Бельгия.
Поверка
Поверкаосуществляется в соответствии с документом МП 56140-14 «Уровнемеры волноводные Eclipse 706. Методика поверки», утвержденным ФГУП «ВНИИМС» в ноябре 2013 г.
Основное поверочное оборудование:
-
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 2 с диапазоном измерений 30 м;
-
- установка уровнемерная с непосредственным изменением уровня жидкости или имитатором уровня (при поверке с демонтажем);
-
- калибратор процессов многофункциональный FLUKE-726 (госреестр 52221-12), диапазон измерений тока от минус 24 до 24 мА, пределы допускаемой абсолютной погрешности ±(0,0002^изм. + 0,002 мА).
Изготовитель
«Magnetrol International n.v.», Бельгия
Адрес: Heikensstraat 6, 9240 Zele, Belgie
Тел.: (052) 45-11-11
Факс: (052) 45-09-93
E-mail: info@magnetrol.be
Заявитель
Представительство компании «Магнетрол Интернэшнл » в России и СНГ 198095, Россия, Санкт-Петербург,
ул. Маршала Говорова, д. 35, офис 532 Tel/fax: +7 812 702 70 87
E-mail: info@magnetrol.ru / www.magnetrol.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия основан на методе импульсной рефлектометрии с временным разрешением. Электромагнитные импульсы передаются по волноводу, погруженному в измеряемую среду. При достижении импульсом поверхности жидкости, имеющей более высокую диэлектрическую проницаемость, чем у воздуха (sr=1), излученный сигнал отражается от поверхности вещества и возвращается по волноводу в приемник уровнемера. Уровнемер измеряет время задержки отраженных импульсов относительно излученных и вычисляет уровень.
Уровнемер состоит из электронного блока и волновода (зонда), который устанавливается вертикально в резервуаре или выносной камере. Электронный блок может устанавливаться отдельно от зонда, на расстоянии 3,6 м от него.
Зонды различаются конструкцией и подразделяются на три вида: коаксиальные, одинарные (жесткий стержень или гибкий кабель), двухкабельные. При изготовлении используются материалы, соответствующие условиям применения (температура, давление, вязкость, диэлектрическая проницаемость контролируемой среды).
Для измерения границы раздела сред необходимо, чтобы верхняя среда имела значение диэлектрической проницаемости не более 10, а нижняя среда имела значение диэлектрической проницаемости не менее 15.
Уровнемеры могут поставляться во взрывозащищенном исполнении с маркировкой взрывозащиты 1Ex d [ia Ga] IIC T6 Gb X, Ex tb [ia Da] IIIC T85 °C Db X, 0Ex ia IIC T4 Ga X, 2Ex nA [ia Ga] IIC T4 Gc X.
Внешний вид и схема пломбирования уровнемеров показаны на рисунках 1 и 2.

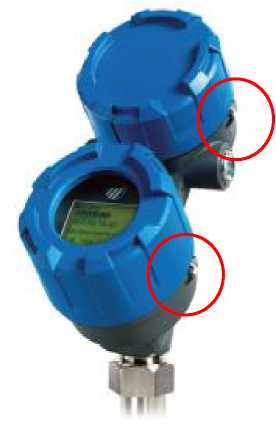

Рисунок 1. Схема пломбирования уровнемера.

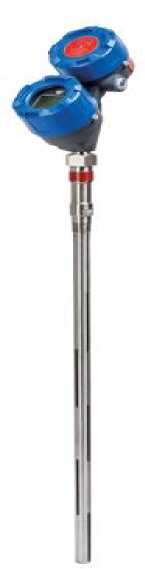

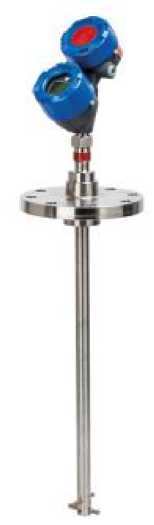

Рисунок 2 - Внешний вид уровнемеров (слева - коаксиальный зонд, справа - одностержневой)
|
Наименование |
Количество |
Примечание |
|
Уровнемер |
1 шт. |
В соответствии с заказом |
|
Имитатор уровня |
1 шт. |
По заказу |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
1 экз. | |
|
Компакт-диск с ПО «PACTware» |
1 шт. |
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений уровня и границы раздела жидких сред, уровня сыпучих материалов с использованием зонда модели:
|
от 0 до 6 100 мм от 0 до 7 320 мм (до 15000 мм - сегментированные) от 0 до 9990 мм (до 15000 мм - сегментированные) от 0 до 30 000 мм |
|
Пределы допускаемой основной приведенной погрешности измерений уровня и границы раздела жидких сред, % от верхнего предела диапазона измерений |
±0,05 (но не менее ± 2,5 мм) |
|
Пределы допускаемой абсолютной погрешности измерений границы раздела жидких сред при использовании зонда:
|
± 2,5 мм при толщине границы раздела сред более 50 мм ± 2,5 мм при толщине границы раздела сред более 200 мм |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня и границы раздела жидких сред при изменении температуры окружающей среды на 1 °С |
±0,02 % (для зондов > 2,5 м) |
|
Напряжение питания постоянного тока, В
|
от 11 до 36,0 от 9 до 32,0 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Выходной аналоговый сигнал, мА |
от 4 до 20 |
|
Выходной цифровой сигнал |
Hart, Foundation Fieldbus, Modbus PA |
|
Диапазон температур окружающей среды для электронного блока уровнемера, °С:
|
от минус 50 до 80* от минус 40 до 80* |
|
Диапазон температур контролируемой среды, в зависимости от модели зонда, °С |
от минус 196 до 450 |
|
Максимальное рабочее давление при температуре 20 °С для моделей 7yT, 7yG, 7yF, 7y1, 7y4, 7y7, МПа |
7 |
|
Максимальное рабочее давление при температуре 20 °С для моделей 7yP, 7yD, 7yL, 7yJ, 7yM, 7yN, 7y3, 7y6, МПа |
43,1 |
|
Максимальное рабочее давление при температуре 300 °С для модели 7yS, МПа |
8,79 |
|
Диапазон относительной влажности воздуха, % |
от 0 до 99 (без конденсации) |
|
Наименование характеристики |
Значение характеристики |
|
Степень защиты корпуса по ГОСТ 14254-96, не ниже |
IP 66 |
|
Габаритные размеры электронного блока, мм, не более: |
212x102x192 |
|
Длина зонда, не более, м |
от 0,3 до 30 |
|
Диаметр зонда, мм | |
|
- коаксиальный |
22,5/45/49 |
|
- одностержневой |
10/13/16 |
|
- камерный |
от 13 до 38 |
|
- гибкий |
5/6 |
|
Средний срок службы, лет не менее |
15 |
|
Масса электронного блока, не более, кг | |
|
- из алюминия |
2,0 |
|
- из нержавеющей стали |
4,5 |
(*) - ЖК-дисплей остается видимым при температуре от минус 20 до плюс 70 °C. При минус 20 дисплей замерзает и восстанавливает работоспособность при возвращении температуры в указанные пределы.
