Номер по Госреестру СИ: 48222-11
48222-11 Расходомеры-счетчики массовые
(Thermatel Enhanced мод. TA2)
Назначение средства измерений:
Расходомеры-счетчики массовые Thermatel Enhanced модели ТА2 (далее по тексту -расходомеры-счетчики ТА2) предназначены для измерений объемного расхода, объема и температуры различных газов (воздух, природный газ, свободный нефтяной газ, метан, углекислый газ, кислород, водород) или их смеси, и вычислений объемного расхода (объема), приведенного к стандартным условиям.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Thermatel Enhanced мод. TA2
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Башнефть-Добыча" | Юридические лица | 41 | 66 | 1,61 |
| юридическое лицо | Юридические лица | 35 | 40 | 1,14 |
| ООО "Новая городская инфраструктура Прикамья" | Юридические лица | 33 | 58 | 1,76 |
| АО "РНПК" | Юридические лица | 16 | 19 | 1,19 |
| ООО "ЗАПСИБНЕФТЕХИМ" | Юридические лица | 14 | 14 | 1,00 |
| ООО "Новогор-Прикамье" | Юридические лица | 13 | 13 | 1,00 |
| ЮЛ | Юридические лица | 11 | 11 | 1,00 |
| ООО "ЛУКОЙЛ-Западная Сибирь" ТПП "Покачевнефтегаз" | Юридические лица | 10 | 13 | 1,30 |
| Юр. Лицо | Юридические лица | 9 | 10 | 1,11 |
| Филиал ПАО АНК "Башнефть" "Башнефть-Уфанефтехим" | Юридические лица | 9 | 9 | 1,00 |
| АО "МОСВОДОКАНАЛ" | Юридические лица | 8 | 13 | 1,63 |
| Акционерное общество "МОСВОДОКАНАЛ" | Юридические лица | 8 | 8 | 1,00 |
| Общество с ограниченной ответственностью "РОССИЙСКАЯ ИННОВАЦИОННАЯ ТОПЛИВНО-ЭНЕРГЕТИЧЕСКАЯ КОМПАНИЯ" | Юридические лица | 7 | 11 | 1,57 |
| ООО "Новогор - Прикамье" | Юридические лица | 7 | 7 | 1,00 |
| Публичное акционерное общество "САРАТОВСКИЙ НЕФТЕПЕРЕРАБАТЫВАЮЩИЙ ЗАВОД" | Юридические лица | 6 | 9 | 1,50 |
| ООО "Башнефть-Полюс" ИНН 2983998001 | Юридические лица | 6 | 8 | 1,33 |
| ООО "Башнефть-Полюс" | Юридические лица | 6 | 6 | 1,00 |
| ООО "ЖКХ-Ресурс" | Юридические лица | 5 | 5 | 1,00 |
| Общество с ограниченной ответственностью "РН-КРАСНОДАРНЕФТЕГАЗ" | Юридические лица | 4 | 5 | 1,25 |
| ООО "ЛУКОЙЛ-Волгограднефтепереработка" | Юридические лица | 4 | 4 | 1,00 |
| АО "КНПЗ" | Юридические лица | 3 | 7 | 2,33 |
| АО "ГАЗПРОМНЕФТЬ - МНПЗ" | Юридические лица | 3 | 5 | 1,67 |
| ООО "РИТЭК" | Юридические лица | 3 | 4 | 1,33 |
| Акционерное общество "Рязанская нефтеперерабатывающая компания" | Юридические лица | 3 | 3 | 1,00 |
| Филиал ПАО АНК "Башнефть" "Башнефть-Новойл" | Юридические лица | 3 | 3 | 1,00 |
| Акционерное общество "Самаранефтегаз" | Юридические лица | 3 | 3 | 1,00 |
| ООО "ЛУКОЙЛ-ПЕРМЬ" | Юридические лица | 3 | 3 | 1,00 |
| АО Самаранефтегаз | Юридические лица | 3 | 3 | 1,00 |
| ООО "ТД САПКОН-Нефтемаш" | Юридические лица | 2 | 2 | 1,00 |
| АО ОГПЗ | Юридические лица | 2 | 2 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 9b5817ed-b788-afb2-a781-d21a54671f8d | 48222-11 | 2021-10-13 | — | актуальная |
| 154c4fa3-1a42-475f-da20-6cc7d12ed998 | 48222-11 | 2020-05-07 | 2021-10-13 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 13.10.2021
Срок свидетельства - 16.11.2026
Номер записи - 137267
ID в реестре СИ - 359667
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 2 года; с 2018 г. - 4 года
Наличие периодической поверки - Да
Методика поверки
Нет данных, Thermatel Enhanced мод. TA2, Нет модификации, Thermatel Enhanced TA2, TA2, Thermatel мод. TA2, Zenner WPH-ZF ду 50, мод. TA2, XTA2-A100-130, Расходомер-счетчик массовый, Расходомер-счетчик TA-2, Thermatel Enhanced мод. ТА2, ТА2, Нет модификации, Ду 25, Zenner WPH-ZF ду 65, XTA-A400-A31 TFT-A23A-000, ., Thermatel Enhanced модели XTA2-A1B0-531 TMR-A11A-059, Thermatel Enhanced мод. TA2-A400-931, Thermatel Enhanced мод. TA2-A400
Изготовитель - Фирма "MAGNETROL International N.V."
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
Кол-во поверок - 635
Выдано извещений - 33
Кол-во периодических поверок - 407
Кол-во средств измерений - 416
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 12708 дн.
№1676 от 2016.11.16 О продлении срока действия свидетельств об утверждении типа средств измерений
№2226 от 2021.10.08 О внесении изменений в сведения об утвержденных типах средств измерений в части продления сроков действия СИ
№578 от 2022.03.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№98 от 2026.01.22 ПРИКАЗ_Об утверждении типов средств измерений (22)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23371-08 01.06.2013 |
Сигнализаторы уровня поплавковые, Modulevel EZ, Smart EZ Modulevel и EZ Modulevel Smart II Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
29578-05 |
Уровнемер радиоволновый с антенной, XR05-510A-C40 (уровнемер) RA4-A630-200 (антенна) Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
1 год | |
|
30190-05 20.11.2017 |
Уровнемеры радарные, Pulsar R05 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
30191-05 01.11.2010 |
Уровнемеры радарные волноводные, Horizon мод. Horizon 703, Horizon 704 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
1 год | |
|
31339-06 01.04.2011 |
Расходомеры-счетчики массовые, Thermatel мод. TA2 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
2 года | |
|
38263-08 16.08.2018 |
Преобразователи уровня, JUPITER Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
40502-09 01.06.2014 |
Сигнализаторы уровня емкостные, Kotron 805 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
41349-09 01.10.2014 |
Сигнализаторы уровня радарные, Eclipse 705 и Eclipse Aurora Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45185-10 01.08.2015 |
Указатели уровня магнитные, Vizual и Atlas Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45187-10 01.08.2015 |
Преобразователи уровня, R82 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45187-15 02.12.2020 |
Преобразователи уровня измерительные, R82 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
48222-11 16.11.2026 |
Расходомеры-счетчики массовые, Thermatel Enhanced мод. TA2 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
2 года; с 2018 г. - 4 года |
|
51508-12 19.10.2017 |
Уровнемеры волноводные, Eclipse 705 и Eclipse Aurora Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
3 года |
|
51509-12 19.10.2017 |
Уровнемеры буйковые, E3 Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
56134-14 15.01.2019 |
Уровнемеры акустические для сыпучих и порошкообразных сред, CONTOUR Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
3 года |
|
56140-14 15.01.2019 |
Уровнемеры волноводные, Eclipse 706 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
4 года |
|
69723-17 11.12.2022 |
Уровнемеры буйковые, E3 Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
|
70843-18 16.04.2024 |
Уровнемеры импульсные радарные, Pulsar R86 и Pulsar R96 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
72506-18 20.09.2024 |
Преобразователи уровня магнитострикционные, JUPITER JM4 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
74531-19 26.03.2024 |
Уровнемеры волноводные радарные , Eclipse 706 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
|
74237-19 01.03.2024 |
Преобразователи уровня, JUPITER 200 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
79218-20 23.09.2025 |
Уровнемеры пневматические буйковые, Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.
В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 83 | 6 | 0 | 83 | 11 | 81 | 0 | 81 | ||
| ООО "ЭРИС" (1314) | 22 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 15 | 1 | 2 | 13 | 4 | 13 | 2 | 11 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 89 | 0 | 89 | 6 | 87 | 0 | 87 | ||
| ФБУ «Архангельский ЦСМ» (RA.RU.311492) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 33 | 4 | 0 | 33 | 2 | 33 | 0 | 33 | |
| Альметьевское наладочное управление АО "Нефтеавтоматика" (735) | 48 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 22 | 0 | 22 | 1 | 22 | 0 | 22 | ||
| Межрегиональное ОАО "Нефтеавтоматика" (RA.RU.310667) | 24 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 87 | 3 | 42 | 45 | 0 | 30 | 2 | 28 | ||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (01.00315-2011) | 20 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 22 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 9 | 1 | 8 | 0 | 9 | 1 | 8 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 9 | 1 | 8 | 0 | 9 | 1 | 8 | |||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 13 | 1 | 4 | 9 | 5 | 13 | 4 | 9 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 19 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ООО "НМОП" (RA.RU.311359) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОМАТИЗАЦИЯ И МЕТРОЛОГИЯ" (RA.RU.312947) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 13 | 8 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 0 | 6 | 0 | 5 | 0 | 5 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ООО "НПП ГИДРОТЕСТ" (RA.RU.312713) | 10 | 5 | 0 | 10 | 3 | 10 | 0 | 10 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
54100 | 24367 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 24367 |
|
ФБУ Пермский ЦСМ Пермский край |
9984 | 24367 |
|
ФБУ УРАЛТЕСТ Свердловская область |
21953 | 24367 |
Прибор функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение (далее по тексту - ПО) осуществляет все расчеты, связанные с обработкой сигналов первичных преобразователей, пересчетом полученных значений в единицы расхода газа (массового, суммарного в т.ч.), температуры или тока в цепи и осуществляет диалог с внешними устройствами.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
firmware ТА2 | |
|
Номер версии (идентификационный номер) ПО |
2.1 |
2.1a, 2.1b |
|
Цифровой идентификатор ПО |
86a4-db12-5acd-e60e- df60-8ac7-23d9-1100 |
не отображается |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
нет |
Уровень защиты программного обеспечения «высокий» в соответствии Р 50.2.077-2014.
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью приборов.
наносится на эксплуатационную документацию типографическим способом и на расходомер-счетчик ТА2 в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе;
при использовании расходомера для измерений расхода свободного (попутного) нефтяного газа - в документе «Методика измерения расхода и объема свободного (попутного) нефтяного газа при помощи расходомеров-счетчиков тепловых Thermatel Enhanced TA2», свидетельство об аттестации № 01.00284-2010-059/03-2011 Рег.№ ФР.1.29.2012.12041.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам массовым Thermatel Enhanced модели ТА2
ГОСТ Р 8.618-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений температуры»
Техническая документация Magnetrol International n.v., Бельгия.
Основные средства поверки:
- калибратор процессов многофункциональный FLUKE-726 (Госреестр №52221-12),
диапазон измерений силы постоянного тока от минус 24 до плюс 24 мА, пределы допускаемой абсолютной погрешности ±(0,0002-1изм. + 0,002 мА).
- криостат 814L, диапазон температур от минус 80 до 0 °С, температурный градиент не более 0,008 °С/см, нестабильность поддержания температуры ±0,02 °С в течение 10 часов;
- водяной термостат «Hart Scientific» 7012, диапазон температур от минус 10
до плюс 110 °С, изменение температуры в объеме не более ±0,002 °С; нестабильность температуры ±0,0008 °С;
- масляный термостат ТР-1М, диапазон температур от 40 до 250 °С, температурный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °С;
- набор термометров типа ТЛ-4 с пределами измерений от минус 45 до плюс 200 °С, цена делений 0,2 °С;
- установка поверочная для счётчиков газа - рабочий эталон 1-го разряда по
ГОСТ Р 8.618-2014, диапазон воспроизводимых расходов должен соответствовать диапазону измерений поверяемого расходомера, пределы допускаемой относительной погрешности не более ±0,5%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых расходомеров с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и (или) на свидетельство о поверке.
Принцип действия расходомера-счетчика ТА2 основан на измерении массового расхода определением теплоотвода от нагретой поверхности. Датчик состоит из двух равных по массе элементов с точно подобранными термопреобразователями сопротивления. Опорный сенсор измеряет температуру контролируемой среды (до плюс 200 °С); второй термопреобразователь сопротивления измеряет температуру нагретого сенсора. Мощность, подводимая к нагревателю, меняется так, чтобы поддерживать постоянную положительную разность температуры относительно опорного значения. Между подводимой мощностью и массовым расходом существует физическая зависимость, имеющая нелинейный характер. Микропроцессор, входящий в состав расходомера-счетчика ТА2, определяет по требуемой мощности соответствующее значение массового расхода, используя для этого калибровочную кривую. Измеряется также и температура, по которой определяется температурная поправка к массовому расходу во всем диапазоне рабочих температур прибора.
По измеренному значению массового расхода газа и заранее определенному значению плотности, расходомер-счетчик ТА2 автоматически вычисляет объемный расход (объем) газа, приведенный к стандартным условиям. Определение плотности газа проводят в соответствии с действующими нормативными документами и вводят в память расходомера-счетчика TA2 при его заводской калибровке.
Расходомер-счетчик ТА2 состоит из первичного преобразователя расхода газа и электронного блока. Первичные преобразователи выполнены в двух исполнениях - погружной зонд или расходомерная вставка с сенсором. Расходомерная вставка представляет собой стальной корпус, внутренний диаметр которого совпадает с внутренним диаметром трубопровода. В погружном зонде термопреобразователи установлены на штанге, которая монтируется непосредственно на трубопроводе с помощью специального монтажного комплекта.
Электронный блок имеет съемный дисплейный модуль (2 строки по 16 символов) и клавиатуру для настройки измерений текущего расхода (массы) газа и объемного расхода (объема), приведенного к стандартным условиям, также предусмотрено измерение температуры и автоматическая коррекция результатов измерений массового расхода, обеспечивающая учет изменений свойств газа во всем рабочем диапазоне температуры прибора. Электронный блок расходомера-счетчика ТА2 оснащен HART-протоколом.
Расходомеры-счетчики ТА2, выполненные во взрывозащищенном исполнении, имеют выносной вариант размещения электронного блока с удаленностью до 150 метров.

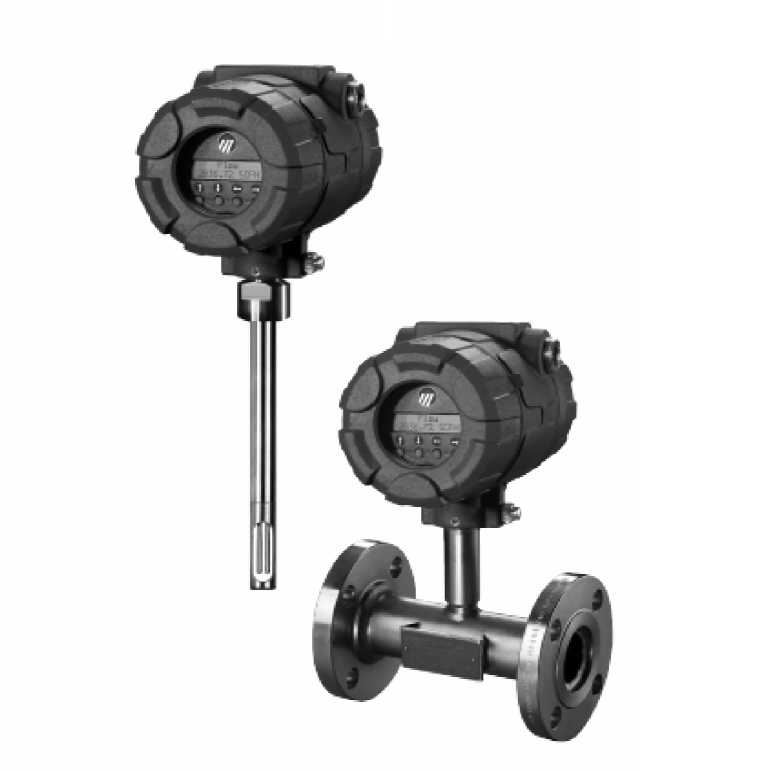

Внешний вид расходомеров-счетчиков ТА2 показан на рисунке 1.
Рисунок 1 - Общий вид расходомеров-счетчиков ТА2
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. При необходимости может быть предусмотрено пломбирование крышек корпуса расходомера методом наклейки либо нанесением мастики на контрольный шестигранный болт крепления.
Рисунок 2 - Схема пломбировки
Таблица 3 -
|
Наименование |
Кол-во |
|
Расходомер-счетчик TA2 с зондом или расходомер-счетчик TA2 с сенсором в расходомерной вставке |
1 шт. |
|
Электронный блок |
1 шт. |
|
Соединительный кабель для выносного варианта размещения электронного блока |
1 шт. |
|
модем MACTek Viator USB, совместим с HART®* |
1 шт. |
|
съемный дисплейный модуль* |
1 шт. |
|
устройство для ввода и извлечения зонда* |
1 шт. |
|
клапан и обжимной фитинг* |
1 шт. |
Окончание таблицы 3
|
Наименование |
Кол-во |
|
кронштейн для монтажа на газо- или воздуховоде* |
1 шт. |
|
мастер-диск Magnetrol с TA2 DTM (PACTware™) |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 0594-13-2017 |
1 экз. |
|
* - поставляется по отдельному заказу | |
Таблица 2 - .
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерений массового расхода |
в зависимости от диаметра и скорости потока |
|
Номинальный диаметр условного прохода, мм |
от 10 до 5000 |
|
Относительный диапазон измерений массового и объемного расходов газа |
100:1 либо 300:1 - при использовании двух калибровочных таблиц |
|
Характеристики измеряемой среды:
|
от 0,05 до 275 от -45 до +200 (в составе единой конструкции с измерительным преобразователем от -45 до +120) |
|
Пределы допускаемой основной относительной погрешности измерений массового расхода, объемного расхода, приведенного к стандартным условиям 1), % |
±1,5 при расходе 0,1Qmax<Q<Qmax ±0,15Qmax/Q при расходе 0,01Qmax<Q<0,1Qmax, (для моделей 100:1) 0,003Qmax<Q<0,1Qmax, (для моделей 300:1) где Q - измеренное значение, Qmax - максимальное значение калиброванной шкалы |
|
Пределы допускаемой абсолютной погрешности измерений температуры газа, °C |
±1,0 |
Окончание таблицы 2
|
1 |
2 |
|
Допускаемая дополнительная погрешность при измерении объемного расхода газа, вызванная отклонением температуры на 1 °C от температуры газа при калибровке, % |
0,04 |
|
Напряжение питания:
|
от 15 до 30 от 100 до 264 |
|
Потребляемая мощность:
|
9 20 |
|
Маркировка взрывозащиты |
ATEX II 2 G Ex d IIC T6 Gb |
|
Выходной сигнал постоянного тока, мА |
от 4 до 20 (активный или пассивный) от 4 до 20 (пассивный, дополнительный) |
|
Максимальное давление измеряемой среды, МПа |
10,3 |
|
Габаритные размеры, мм, не более:
|
200x114x170 от 70 до 2530 от 1/2 до 4 |
|
Масса измерительного преобразователя с зондом 250 мм, кг |
3,3 |
|
Температура окружающей среды:
|
от -40 до +80 от -30 до +80 |
|
Относительная влажность окружающей среды, % |
от 0 до 99, без конденсации |
|
Средний срок службы, лет |
12 |
|
Среднее время наработки на отказ, ч |
100 000 |
|
Примечание 1): пределы относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, в общем случае зависят от погрешности определения плотности газа при стандартных условиях. Указанные в таблице значения справедливы при условии что относительная погрешность определения плотности газа при стандартных условиях с учетом принятия плотности газа за условно постоянную величину на объекте эксплуатации не превышают ±0,35% | |
