Номер по Госреестру СИ: 74531-19
74531-19 Уровнемеры волноводные радарные
(Eclipse 706)
Назначение средства измерений:
Уровнемеры волноводные радарные Eclipse 706 (далее - уровнемеры) предназначены для измерений уровня жидких и сыпучих сред и уровня границы раздела сред жидкостей, преобразований измеренных значений в выходные аналоговые сигналы силы постоянного тока и выходные цифровые сигналы.
Внешний вид.
Уровнемеры волноводные радарные
Рисунок № 1
Внешний вид.
Уровнемеры волноводные радарные
Рисунок № 2
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО является метрологически значимым и обеспечивает:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
-
- отображение результатов измерений на жидкокристаллическом дисплее;
-
- измерение расстояния до верхнего уровня жидких и сыпучих сред и до границы
раздела сред жидкостей, вычисление объема емкости по заранее введенным характеристикам;
-
- формирование выходного аналогового сигнала силы постоянного тока и выходного цифрового сигналов;
-
- настройку и диагностику аппаратной части уровнемеров.
Встроенное ПО уровнемеров подавляет и игнорирует ложные эхо-сигналы путём переменного распределения порогового значения по длине зонда, информирует о росте налипания (необходимости прочистки зонда) путем отслеживания роста во времени величины ложного сигнала, компенсирует замедления распространения волн в условиях пара по анализу времени отражения от механической мишени в конструкции зонда, совершает самодиагностику (информирует о низком напряжении, слабом эхо-сигнале, необходимости настройки аналогового выхода).
Метрологические характеристики уровнемеров нормированы с учетом влияния встроенного ПО, которое заносится в защищенную от записи память микропроцессора уровнемеров предприятием-изготовителем и недоступна для потребителя.
Метрологические коэффициенты и заводские параметры защищены от несанкционированного доступа с помощью паролей.
Уровнемеры обеспечивают идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО.
Для настройки и обслуживания уровнемеров по протоколам HART, Foundation Fieldbus, Profibus, Modbus c персонального компьютера используется внешнее ПО «PACTware».
Идентификационные данные встроенного ПО уровнемеров представлены в таблицах 1 и 2.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО 1-й версии
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MODEL 706HT |
Номер версии (идентификационный номер) ПО |
не ниже 1.0c A |
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные встроенного ПО 2-й версии
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MODEL 706HT |
Номер версии (идентификационный номер) ПО |
не ниже EOR 4060 XXXXXX |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на табличку из нержавеющей стали, закрепленную на корпусе уровнемеров методом гравировки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам волноводным радарным Eclipse 706
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-005-19 «Уровнемеры волноводные радарные Eclipse 706. Методика поверки», утвержденному ООО «ИЦРМ» 25.01.2019 г.
Основные средства поверки:
-
- стенд для поверки и калибровки средств измерений уровня ЭЛМЕТРО СПУ
(регистрационный номер в Федеральном информационном фонде 56506-14);
-
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
-
- рулетка измерительная металлическая Р30Н2Г (регистрационный номер в Федеральном информационном фонде 60606-15);
-
- термометр цифровой эталонный ТЦЭ-005 модификации ТЦЭ-005/М3 (регистрационный номер в Федеральном информационном фонде 40719-15);
-
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде 65421-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемеров.
Изготовитель
«Magnetrol International n.v.», Бельгия
Адрес: Heikensstraat 6, 9240 Zele, Belgium
Телефон (факс): +32 52 45 11 11 (+32 52 45 09 93)
Web-сайт: www.magnetrol.com
E-mail: info@magnetrol.be
Заявитель
Представительство компании с ограниченной ответственностью«Магнетрол Интернэшнл»
ИНН 9909323340
Адрес: 190013, г. Санкт-Петербург, ул. Рузовская д. 8 Б, офис 400А
Телефон (факс): +7 (812) 320-70-87
Web-сайт: www.magnetrol.ru
E-mail: info@magnetrol.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип работы уровнемеров основан на измерении времени распространения электромагнитного импульса между излучением и приемом обратного импульса, отраженного от поверхности измеряемой среды или границы раздела измеряемых сред, пересчете его в расстояние и дальнейшем преобразовании в выходной аналоговый сигнал силы постоянного тока и выходной цифровой сигнал.
Конструктивно уровнемеры состоят из электронного блока и зонда, которые соединены между собой. Возможно компактное и раздельное исполнение с соединительным кабелем длиной до 3,6 м. Уровнемеры могут поставляться с внешними камерами или совместно с магнитными указателями уровня.
Электронный блок включает в себя:
-
- съёмный жидкокристаллический (далее - ЖК) дисплей (при наличии), отображающий измеренные величины, обеспечивающий навигацию по меню и отображение эхо-кривой. ЖК-дисплей объединён с клавиатурой, позволяющей проводить настройку и диагностику уровнемеров;
-
- разъемы для подсоединения проводных интерфейсов передачи данных в виде аналогового сигнала силы постоянного тока с коммуникацией по протоколам HART, Foundation Fieldbus, Profibus и Modbus;
-
- микроконтроллер с электронным преобразователем, выполняющим измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды, и по рассчитанному уровню вычисляющего объём среды (при наличии градуировочной таблицы).
Зонды конструктивно подразделяются на шесть видов: увеличенные коаксиальные, малые коаксиальные (в том числе для пара), камерные, одностержневые жесткие, однокабельные гибкие, двухкабельные гибкие.
Зонды выпускаются в следующих модификациях, отличающихся различными условиями эксплуатации, диапазонами измерений, классами точности и конструкцией:
-
- увеличенные коаксиальные: 7yD, 7yP, 7yT;
-
- малые коаксиальные: 7yD, 7yP, 7yT;
-
- малые коаксиальные для пара: 7yS;
-
- камерные: 7yG, 7yJ, 7yL;
-
- одностержневые жесткие: 7yF, 7yM, 7yN;
-
- однокабельные гибкие: 7y1, 7y2, 7y3, 7y6;
-
- двухкабельные гибкие: 7y5, 7y7.
Уровнемеры сертифицированы согласно требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012, ГОСТ Р МЭК 61508-3-2012, ГОСТ Р МЭК 61508-4-2012,
ГОСТ Р МЭК 61508-5-2012, ГОСТ Р МЭК 61508-6-2012, ГОСТ Р МЭК 61508-7-2012
(IEC 61508 : 2010 Parts 1-7) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL 3 при однородном резервировании (HFT=1).
Общий вид уровнемеров представлен на рисунке 1.

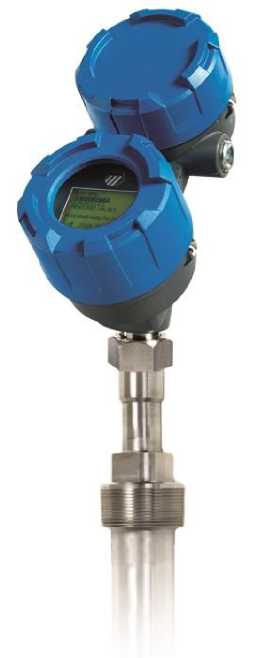

а) общий вид электронного блока уровнемеров

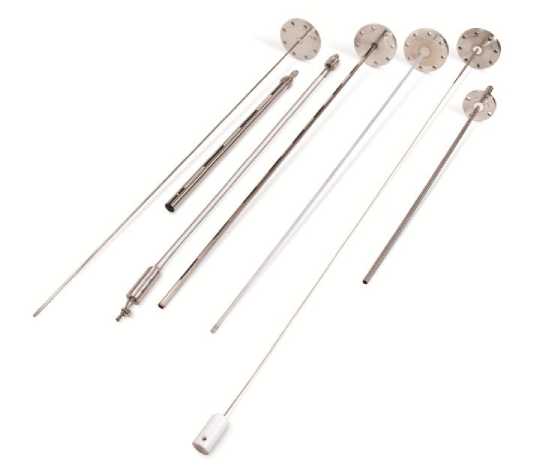

б) общий вид зондов уровнемеров (слева направо: одностержневой жесткий, увеличенный коаксиальный, двухкабельный гибкий, малый коаксиальный, камерный, однокабельный гибкий, малый коаксиальный для пара)
Рисунок 1 - Общий вид уровнемеров
Пломбирование уровнемеров не предусмотрено.
Основные метрологические и технические характеристики уровнемеров приведены в таблице 3.
Таблица 3 - Основные метрологические и технические характеристики уровнемеров
Наименование характеристики |
Значение |
Диапазоны длин изготавливаемых зондов, L, в зависимости от модификаций уровнемеров и конструкции зонда, мм:
с одностержневым жестким зондом
с однокабельным гибким зондом
|
от 300 до 9990 от 300 до 6100 от 300 до 7320 от 300 до 7320 от 1000 до 30000 от 1000 до 30000 |
Диапазон измерений уровня жидких и сыпучих сред в зависимости от модификаций уровнемеров, мм:
|
от 0* до L от 0* до L от 0* до L-100 от 0* до L-100 |
Диапазон измерений уровня границы раздела сред жидкостей в зависимости от модификаций уровнемеров, мм:
|
от 50* до L-50 от 50* до L-50 от 50* до L-150 от 50* до L-150 |
Пределы допускаемой основной абсолютной погрешности измерений и преобразований уровня жидких и сыпучих сред, мм |
±2 |
Пределы допускаемой основной абсолютной погрешности измерений и преобразований уровня границы раздела сред жидкостей, мм |
±10 |
Пределы допускаемой дополнительной абсолютной погрешности измерений и преобразований уровня жидких и сыпучих сред и уровня границы раздела сред при изменении температуры окружающей среды от нормальных условий измерений в пределах рабочих на каждые 10 °С, мм |
±0,5 |
Диапазон температуры рабочей среды, в зависимости от модификаций уровнемеров, °С:
|
от -55 до +200 от -196 до +200 от -196 до +450 от -50 до +400 от -40 до +65 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Максимальное рабочее избыточное давление измеряемой среды, в зависимости от модификаций уровнемеров, МПа: - 7y2, 7y5
|
0,35 7 20,7 43,1 |
Выходной аналоговый сигнал силы постоянного тока, мА |
от 4 до 20 |
Выходной цифровой сигнал |
Hart, Foundation Fieldbus, Profibus, Modbus |
Напряжение питания постоянного тока, В, для уровнемеров:
|
от 11 до 36 от 9 до 32 |
Потребляемая мощность, Вт, не более |
0,5 |
Масса электронного блока уровнемеров, кг, не более, в зависимости от материала корпуса:
|
2 4,5 |
Габаритные размеры электронного блока уровнемеров (высотахширинахглубина), мм, не более |
212x102x192 |
Нормальные условия измерений:
|
от +15 до +25 до 80 |
Рабочие условия измерений для уровнемеров общепромышленного исполнения:
|
от -60 до +80** от 0 до 95 |
Рабочие условия измерений для уровнемеров взрывозащищенного исполнения:
|
** от -60 до +70** от 0 до 95 |
Средний срок службы, лет, не менее |
20 |
Средняя наработка на отказ, ч, не менее |
900 000 |
Маркировка взрывозащиты |
0Ex ia IIC T4 Ga X 1Ex d [ia Ga] IIC T6 Gb X Ex tb [ia Da] IIIC T85°C Db X 2Ex nA [ia Ga] IIC T4 Gc X |
* - нижнее значение диапазона измерений определяется конструктивным исполнением зонда; ** - при температуре ниже минус 20 °C и выше плюс 70 °C показания на ЖК-дисплее датчика могут быть трудноразличимы, скорость обновления показаний снижается. |
