Сведения о средстве измерений: 69723-17 Уровнемеры буйковые

Номер по Госреестру СИ: 69723-17
69723-17 Уровнемеры буйковые
(E3 Modulevel)

Назначение средства измерений:
Уровнемеры буйковые E3 Modulevel (далее - уровнемеры) предназначены для измерений уровня жидкости и границы раздела сред в резервуарах, работающих под давлением.

сертификация программного обеспечения
Внешний вид. Уровнемеры буйковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры буйковые
Рисунок № 1
Внешний вид. Уровнемеры буйковые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Уровнемеры буйковые
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 11.12.2022
Номер записи - 161477
ID в реестре СИ - 383877
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, мод. XE36-KQ3I-S1E, Е3 Modulevel XE31-KН3С-S1E, Е3 Modulevel XE31-KGA1-S1E, Е3 Modulevel, Е3, XE32-BECC-S1B, XE31-BECB-S1B-NR0200, Modulevel E3, E3Modulevel, E3 Modulevel, E3, -,

Производитель

Изготовитель - Фирма "MAGNETROL International N.V."
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 190
Выдано извещений - 0
Кол-во периодических поверок - 66
Кол-во средств измерений - 15
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1770 дн.

Приказы РСТ, где упоминается данный тип СИ

№2786 от 2017.12.11 Об утверждении типов средств измерений

Наличие аналогов СИ: Уровнемеры буйковые (E3 Modulevel)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "MAGNETROL International N.V."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
23371-08
01.06.2013
Сигнализаторы уровня поплавковые, Modulevel EZ, Smart EZ Modulevel и EZ Modulevel Smart II
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
1 год
29578-05

Уровнемер радиоволновый с антенной, XR05-510A-C40 (уровнемер) RA4-A630-200 (антенна)
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
1 год
30190-05
20.11.2017
Уровнемеры радарные, Pulsar R05
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
1 год
30191-05
01.11.2010
Уровнемеры радарные волноводные, Horizon мод. Horizon 703, Horizon 704
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
1 год
31339-06
01.04.2011
Расходомеры-счетчики массовые, Thermatel мод. TA2
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
2 года
38263-08
16.08.2018
Преобразователи уровня, JUPITER
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
1 год
40502-09
01.06.2014
Сигнализаторы уровня емкостные, Kotron 805
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
1 год
41349-09
01.10.2014
Сигнализаторы уровня радарные, Eclipse 705 и Eclipse Aurora
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
1 год
45185-10
01.08.2015
Указатели уровня магнитные, Vizual и Atlas
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
1 год
45187-10
01.08.2015
Преобразователи уровня, R82
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
1 год
45187-15
02.12.2020
Преобразователи уровня измерительные, R82
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
МП
4 года
48222-11
16.11.2026
Расходомеры-счетчики массовые, Thermatel Enhanced мод. TA2
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
МП
2 года; с 2018 г. - 4 года
51508-12
19.10.2017
Уровнемеры волноводные, Eclipse 705 и Eclipse Aurora
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
3 года
51509-12
19.10.2017
Уровнемеры буйковые, E3 Modulevel
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
МП
4 года
56134-14
15.01.2019
Уровнемеры акустические для сыпучих и порошкообразных сред, CONTOUR
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
МП
3 года
56140-14
15.01.2019
Уровнемеры волноводные, Eclipse 706
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
4 года
69723-17
11.12.2022
Уровнемеры буйковые, E3 Modulevel
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
МП
5 лет
70843-18
16.04.2024
Уровнемеры импульсные радарные, Pulsar R86 и Pulsar R96
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
МП
4 года
72506-18
20.09.2024
Преобразователи уровня магнитострикционные, JUPITER JM4
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
МП
4 года
74531-19
26.03.2024
Уровнемеры волноводные радарные , Eclipse 706
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
МП
5 лет
74237-19
01.03.2024
Преобразователи уровня, JUPITER 200
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
МП
4 года
79218-20
23.09.2025
Уровнемеры пневматические буйковые, Modulevel
Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ )
ОТ
МП
5 лет

Кто поверяет Уровнемеры буйковые (E3 Modulevel)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "САМАРСКИЙ ЦСМ"
(RA.RU.311429)
РСТ
  • E3
  • E3Modulevel
  • Modulevel E3
  • Е3
  • XE31-BECB-S1B-NR0200
  • XE32-BECC-S1B
  • E3 Modulevel
  • Е3 Modulevel
  • 141 107 21 0 138 104 21
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)
    РСТ
  • Modulevel E3
  • E3 Modulevel
  • 4 0 4 0 4 0 4
    ООО ИК "СИБИНТЕК"
    (RA.RU.311951)
  • 1 0 0 0 0 0 0
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (56)
    РСТ
  • 2 0 0 0 0 0 0
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 24 0 24 0 24 0 24
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Нет модификации
  • 9 0 9 0 9 0 9
    ООО "СТАРСТРОЙ"
    (RA.RU.310466)
  • Е3 Modulevel XE31-KGA1-S1E
  • Е3 Modulevel XE31-KН3С-S1E
  • 2 0 2 0 2 0 2
    АО "СНПЗ"
    (RA.RU.311304)
  • E3 Modulevel
  • 2 2 0 2 0 2 0 2
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • -
  • 3 2 0 3 0 3 0 3
    ООО ИК "СИБИНТЕК"
    (RA.RU.311951)
  • E3 Modulevel
  • 1 1 0 0 1 1 0
    ООО "НМОП"
    (RA.RU.311359)
  • мод. XE36-KQ3I-S1E
  • 1 0 1 0 1 0 1

    Стоимость поверки Уровнемеры буйковые (E3 Modulevel)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    10600 7100
    ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева
    Республика Татарстан
    3600 7100

    Программное обеспечение

    Уровнемеры имеют встроенное программное обеспечение (ПО), разработанное Magnetrol International n.v. Программное обеспечение идентифицируется при каждом включении путем вывода на дисплей электронного блока номера версии.

    Встроенное программное обеспечение обеспечивает:

    - обработку и передачу измерительной информации от первичного измерительного преобразователя;

    - вычисление уровня, границы раздела сред (в см, мм, метрах, дюймах, футах, %);

    - отображение результатов измерений на жидкокристаллическом дисплее;

    - формирование выходного аналогового и цифрового сигналов;

    - диагностику аппаратной части уровнемера.

    Идентификационные данные ПО должны соответствовать значениям, указанным в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    firmware

    Номер версии (идентификационный номер) ПО

    1.1хх

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    не отображается

    Алгоритм вычисления цифрового идентификатора ПО

    CRC

    Программное обеспечение (ПО) имеет цельную структуру. Исполняемый код программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия корпуса и нарушения пломб.

    Конструкция уровнемеров исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений в соответствии с пунктом 4.3 Рекомендации по метрологии Р 50.2.077-2014 - «высокий».


    Знак утверждения типа

    Знак утверждения типа

    наносится на табличку из нержавеющей стали, закрепленную на корпусе уровнемера, краской, стойкой к воздействию атмосферных условий, и на титульный лист эксплуатационной документации (руководство по эксплуатации, паспорт) типографским способом.


    Сведения о методиках измерений


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к уровнемерам буйковым E3 Modulevel

    ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

    ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.

    Техническая документация Magnetrol International n.v., Бельгия.

    Изготовитель


    Magnetrol International n.v., Бельгия Адрес: Heikensstraat 6, 9240 Zele, Belgie Телефон/факс: (052) 45-11-11/ (052) 45-09-93
    E-mail: info@magnetrol.be

    Заявитель


    Представительство компании «Магнетрол Интернэшнл» в России и СНГ Адрес: 190013, г. Санкт-Петербург, ул. Рузовская, д.8, литер «Б», офис 400А Телефон/факс: (812) 702 70 87
    E-mail: info@magnetrol.ru
    Web-сайт: www.magnetrol.ru

    Испытательный центр


    Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
    Адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13
    Телефон (495) 583-99-23, факс (495) 583-99-48

    Принцип действия основан на изменении силы тяжести буйка при изменении глубины погружения его в жидкость. Чувствительным элементом является цилиндрический буек, изготовленный из материала с плотностью, большей плотности жидкости. Изменение выталкивающей силы пропорционально изменению уровня жидкости и преобразуется в измерительный сигнал.

    Уровнемер состоит из сердечника, который вертикально перемещается внутри линейно-регулируемого дифференциального трансформатора (ЛРДТ), при изменении уровня жидкости, в которую погружен буек, находящийся под действием корректирующей пружины. Изолирующая трубка служит в качестве неподвижной преграды, отделяющей ЛРДТ от контролируемой среды. При изменении положения буйка, соединенного с сердечником, меняется коэффициент магнитной связи обмоток. На центральную обмотку подается напряжение возбуждения, с боковых обмоток снимается наведенный сигнал, пропорциональный положению сердечника.

    Уровнемер обеспечивает также слежение за уровнем границы раздела двух несмешивающихся жидкостей, имеющих разные плотности. При расчете буйкового уровнемера принимают, что при полном погружении в жидкость с максимальной плотностью буек не должен всплывать. Каждый уровнемер изготавливается по техническим требованиям заказчика, а буек конструируется в соответствии с конкретными условиями применения. Это позволяет прибору обнаруживать положение чистой границы раздела или слоя эмульсии и преобразовывать результат измерения в стабильный выходной сигнал.

    Уровнемеры могут поставляться во взрывозащищенном исполнении с маркировкой взрывозащиты Ga/Cb Ex d IIC T6 или 0Ex ia IIC T4 Ga X.

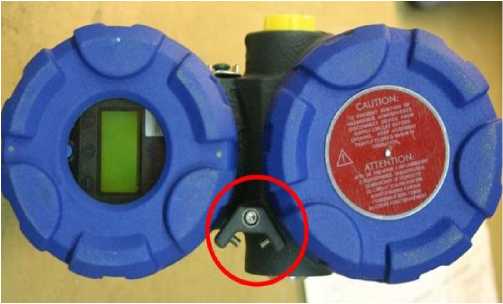

    Схема пломбирования электронного блока (ЭБ) уровнемера от несанкционированного доступа представлена на рисунке 1, функциональная схема прибора представлена на рисунке 2, общий вид уровнемеров - на рисунке 3.

    Внешний вид. Уровнемеры буйковые (E3 Modulevel), http://oei-analitika.ru

    Рисунок 1 - Схема пломбирования ЭБ уровнемера от несанкционированного доступа.

    Внешний вид. Уровнемеры буйковые (E3 Modulevel), http://oei-analitika.ru

    ЛРДТ

    'lftflA и н н 1.11Я СЙДОВЧЦМК Г РЛТ

    Черужнря ЧРМПрр

    1-1 ЛГ'ПИру 1С1_Цил трубил

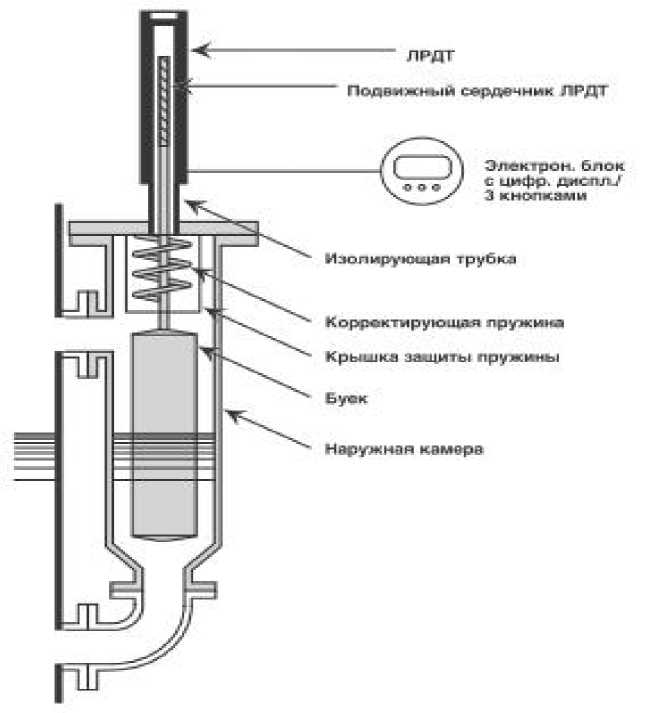

    Рисунок 2 - Функциональная схема уровнемера

    Рисунок 3 - Общий вид уровнемеров


    Таблица 4

    Наименование

    Обозначение

    Количество

    Уровнемер буйковый

    E3 Modulevel

    1 шт.

    Руководство по эксплуатации

    1 экз.

    Методика поверки

    1 экз.

    Программное обеспечение на диске

    firmware

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Максимальный диапазон измерений уровня и границы раздела сред, мм (до 6000 мм по специальному запросу).

    от 0 до 3048

    Минимальный диапазон измерений уровня и границы раздела сред, мм

    от 0 до 356

    Пределы допускаемой основной приведенной погрешности измерений уровня и границы раздела сред, % от верхнего значения диапазона измерений

    ±0,500

    Пределы допускаемой дополнительной приведенной погрешности измерений уровня и границы раздела сред при изменении температуры окружающей среды для электронного блока на 1°С (в диапазоне температур от -40 до +15 °С и от +25 до +70 °С), %

    ±0,056

    Выходные сигналы:

    • - аналоговый токовый сигнал, мА

    • - цифровой

    от 4 до 20 HART, Fieldbus

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания постоянного тока, В

    от 12 до 36

    Потребляемая мощность, Вт, не более

    1

    Диапазон температуры окружающей среды для электронного блока, °С

    от -40 до +70

    Диапазон температуры контролируемой среды, °С (от -196 °С - по специальному запросу)

    от -40 до +450 до +425 °С для пара

    Максимальное давление контролируемой среды, МПа

    35,5

    Диапазон относительной влажности окружающей среды, % (без конденсации)

    от 0 до 99

    Диапазон относительной плотности контролируемой среды, кг/дм3

    от 0,11 до 2,20

    Степень защиты корпусов от внешних воздействий по ГОСТ 14254-2015 (IEC 60259:2003)

    IP66

    Маркировка взрывозащиты

    Ga/Cb Ex d IIC T6 0Ex ia IIC T4 Ga X

    Габаритные размеры электронного блока, мм, не более:

    373x367x200

    Масса, кг, не более:

    • - корпус из литого алюминия

    • - корпус из нержавеющей стали

    6,3

    15

    Средний срок службы, лет, не менее

    15


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
