Номер по Госреестру СИ: 72506-18
72506-18 Преобразователи уровня магнитострикционные
(JUPITER JM4)
Назначение средства измерений:
Преобразователи уровня магнитострикционные JUPITER JM4 (далее - преобразователи) предназначены для измерений уровня жидкостей и/или границы раздела жидких сред в резервуарах, преобразования измеренных значений в аналоговые токовые и цифровые сигналы.
Внешний вид.
Преобразователи уровня магнитострикционные
Рисунок № 1
Внешний вид.
Преобразователи уровня магнитострикционные
Рисунок № 2
Общие сведения
Дата публикации - 23.10.2018
Срок свидетельства - 20.09.2024
Номер записи - 168711
ID в реестре СИ - 491114
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, JUPITER JM4,
Производитель
Изготовитель - Фирма "MAGNETROL International N.V."
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Бесплатный
Статистика
Кол-во поверок - 43
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 42
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2009 от 2018.09.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи уровня магнитострикционные (JUPITER JM4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
72506-18 Преобразователи уровня магнитострикционные (JUPITER JM4) Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
67960-17 Уровнемеры байпасные поплавковые (BNA) Акционерное общество "ВИКА МЕРА" (АО "ВИКА МЕРА") (РОССИЯ г. Москва) |
Все средства измерений Акционерное общество "ВИКА МЕРА" (АО "ВИКА МЕРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23371-08 01.06.2013 |
Сигнализаторы уровня поплавковые, Modulevel EZ, Smart EZ Modulevel и EZ Modulevel Smart II Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
29578-05 |
Уровнемер радиоволновый с антенной, XR05-510A-C40 (уровнемер) RA4-A630-200 (антенна) Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
1 год | |
|
30190-05 20.11.2017 |
Уровнемеры радарные, Pulsar R05 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
30191-05 01.11.2010 |
Уровнемеры радарные волноводные, Horizon мод. Horizon 703, Horizon 704 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
1 год | |
|
31339-06 01.04.2011 |
Расходомеры-счетчики массовые, Thermatel мод. TA2 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
2 года | |
|
38263-08 16.08.2018 |
Преобразователи уровня, JUPITER Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
40502-09 01.06.2014 |
Сигнализаторы уровня емкостные, Kotron 805 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
41349-09 01.10.2014 |
Сигнализаторы уровня радарные, Eclipse 705 и Eclipse Aurora Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45185-10 01.08.2015 |
Указатели уровня магнитные, Vizual и Atlas Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45187-10 01.08.2015 |
Преобразователи уровня, R82 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45187-15 02.12.2020 |
Преобразователи уровня измерительные, R82 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
48222-11 16.11.2026 |
Расходомеры-счетчики массовые, Thermatel Enhanced мод. TA2 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
2 года; с 2018 г. - 4 года |
|
51508-12 19.10.2017 |
Уровнемеры волноводные, Eclipse 705 и Eclipse Aurora Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
3 года |
|
51509-12 19.10.2017 |
Уровнемеры буйковые, E3 Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
4 года |
|
56134-14 15.01.2019 |
Уровнемеры акустические для сыпучих и порошкообразных сред, CONTOUR Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
3 года |
|
56140-14 15.01.2019 |
Уровнемеры волноводные, Eclipse 706 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
4 года |
|
69723-17 11.12.2022 |
Уровнемеры буйковые, E3 Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
|
70843-18 16.04.2024 |
Уровнемеры импульсные радарные, Pulsar R86 и Pulsar R96 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
72506-18 20.09.2024 |
Преобразователи уровня магнитострикционные, JUPITER JM4 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
74531-19 26.03.2024 |
Уровнемеры волноводные радарные , Eclipse 706 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
|
74237-19 01.03.2024 |
Преобразователи уровня, JUPITER 200 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
79218-20 23.09.2025 |
Уровнемеры пневматические буйковые, Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Уровнемеры байпасные поплавковые (BNA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 41 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Уровнемеры байпасные поплавковые (BNA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
2062 | 5831 |
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
9600 | 5831 |
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО), которое идентифицируется путем вывода номера версии по запросу пользователя через меню программ нажатием кнопок с вертикальными и горизонтальными стрелками:
Главное меню Настройки Информация о приборе Версия прошивки.
ПО имеет цельную структуру и обеспечивает:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
-
- отображение результатов измерений на встроенном ЖК-дисплее;
-
- формирование выходного аналогового и цифрового сигналов;
-
- диагностику аппаратной части преобразователя.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0iA |
|
Цифровой идентификатор ПО (контрольная сумма) |
не отображается |
Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия корпуса и нарушения пломб.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на табличку, размещенную на корпусе ЭБ преобразователя методом металлографии или гравировки, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям уровня магнитострикционным JUPITER JM4
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний
Техническая документация Magnetrol International n.v., Бельгия
Поверка
Поверкаосуществляется по документу МП 72506-18 «Преобразователи уровня магнитострикционные JUPITER JM4. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 23 октября 2017 г.
Основные средства поверки:
- калибратор процессов многофункциональный FLUKE-726 (регистрационный № 52221-12);
- рулетка измерительная металлическая ( регистрационный №67047-17);
- установка для поверки уровнемеров УПУ (регистрационный №43144-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке преобразователя.
Изготовитель
Magnetrol International n.v., Бельгия
Адрес: Heikensstraat 6, B-9240, Zele, Belgie - Belgique
Телефон: +32 52 45 11 11
Заявитель
Представительство компании «Магнетрол Интернэшнл» в России и СНГ Адрес: 190013, г. Санкт-Петербург, ул. Рузовская, д. 8, литер «Б», оф. 400А Телефон: +7 (812) 702 70 87
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23, факс +7 (495) 583-99-48
Принцип действия преобразователей основан на явлении магнитострикции.
Преобразователи состоят из: электронного блока, зонда, магнитного поплавка, магнитного указателя уровня.
При измерении уровня контролируемой среды на волновод подается импульс постоянного тока. Взаимодействие импульса тока с постоянным магнитным полем поплавка приводит к возникновению волны механического напряжения, распространяющейся вдоль волновода с известной постоянной скоростью. Пьезомагнитный чувствительный элемент, размещенный в электронном блоке, преобразует полученное механическое напряжение в электрический импульс. После этого определяется расстояние до контролируемой среды, пропорциональное интервалу времени между подачей импульса тока и обратным импульсом. Далее расстояние до контролируемой среды преобразуется в аналоговый токовый и цифровой сигналы, и передается на устройство отображения информации.
Электронный блок (ЭБ) преобразователя имеет кнопки для настройки прибора и устройство отображения информации на встроенном жидкокристаллическом (ЖК) дисплее. Они помещены в алюминиевый корпус или корпус из нержавеющей стали с двумя отделениями для разделения цепей питания и электроники. Для преобразователей имеется возможность осуществлять цифровую связь. Протоколы обмена данными (HART или Fieldbus) устанавливаются на заводе-изготовителе по требованию заказчика.
Зонд выполнен из нержавеющей стали (с электрополировкой или без нее), или из сплавов цветных металлов (хастелоя С или монеля). Зонд представляет собой направляющую трубу с магнитострикционным волноводом внутри.
Магнитный поплавок преобразователей может быть выполнен из нержавеющей стали, из титана или хастелоя С. Преобразователи имеют два исполнения: для погружного или наружного монтажа. В случае погружного монтажа магнитный поплавок имеет кольцеобразную конструкцию и перемещается по поверхности направляющей трубы. В случае наружного монтажа преобразователи используются вместе с магнитным указателем уровня (со свободно перемещающимся магнитным поплавком), который непосредственно связан с резервуаром таким образом, что в нем создаются условия, аналогичные условиям в резервуаре.
Маркировка взрывозащиты: 0Ex ia IIC T4 Ga X или 1Ex db IIB+H2 T6...T1 Gb X или Ex tb IIIC T85°C...T120° C Db X или 2Ex nA IIC T4 Gc X. Степень защиты корпусов преобразователей от внешних воздействий по ГОСТ I4254-20I5 (IEC 60259:2003) - IP67.
Для использования уровнемеров в сфере государственного регулирования имеется возможность пломбирования крышки ЭБ преобразователя специальной мастикой, закрывающей доступ к фиксирующим винтам.
Общий вид преобразователей представлен на рисунке 1. Схема пломбирования ЭБ от несанкционированного доступа представлена на рисунке 2.

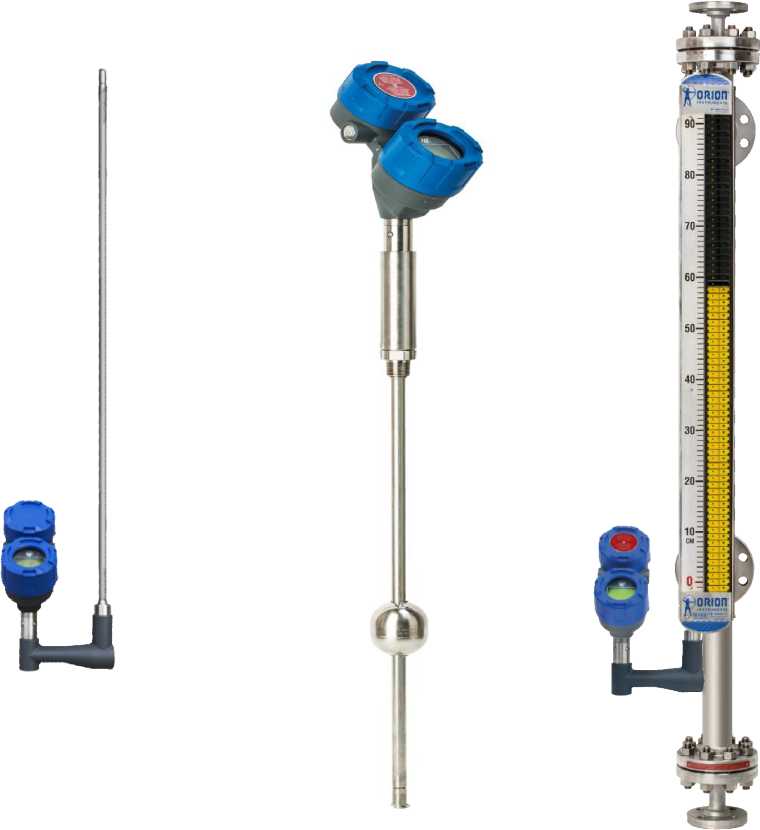

Рисунок 1 - Общий вид преобразователей
Место
пломбирования

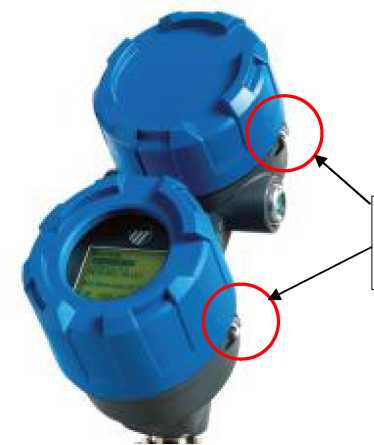

Рисунок 2 - Схема пломбирования ЭБ преобразователя от несанкционированного доступа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня (ДИ), м |
от 0,05 до 10,00 |
|
Диапазон измерений границы раздела сред, м |
от 0,10 до 9,90 |
|
Пределы допускаемой основной абсолютной погрешности при измерении уровня (границы раздела сред) для уровнемеров с ДИ<2600 мм, мм |
±1,3 |
|
Пределы допускаемой основной приведенной погрешности при измерении уровня (границы раздела сред) для уровнемеров с ДИ>2600 мм, % |
±0,05 |
|
Пределы допускаемой основной приведенной погрешности преобразования значения уровня в стандартный токовый выходной сигнал, % |
±0,05 |
|
Пределы допускаемой дополнительной погрешности при измерении уровня (границы раздела сред) от влияния температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,2 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 16 до 36 |
|
Выходные сигналы: - аналоговый токовый, мА |
от 4 до 20 |
|
- цифровой |
HART или Fieldbus |
|
Потребляемая мощность, Вт, не более |
0,8 |
|
Габаритные размеры ЭБ, мм, не более - длина |
212 |
|
- ширина |
102 |
|
- высота |
192 |
|
Диаметр зонда, мм |
16 |
|
Длина зонда, м |
ДИ+0,05 |
|
Степень защиты корпусов с Ex-маркировкой от внешних воздействий по ГОСТ 14254-2015 |
IP67 |
|
Предельно допустимое давление контролируемой среды, МПа |
20,7 |
|
Диапазон температур контролируемой среды, °С: - при погружном монтаже |
от -196 до +425 |
|
- при наружном монтаже |
от -196 до +450 |
|
Рабочие условия эксплуатации: - температура окружающей среды для ЭБ, °С |
от -40 до +80 |
|
- относительная влажность окружающего воздуха, % |
от 0 до 99 (без конденсации) |
|
Масса ЭБ с корпусом из, кг, не более - алюминия |
2,0 |
|
- нержавеющей стали |
4,5 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100 000 |
|
Маркировка взрывозащиты |
0Ex ia IIC T4 Ga X |
|
1Ex db IIB+H2 T6.. ,T1 Gb X Ex tb IIIC T85°C...T120°C Db X 2Ex nA IIC T4 Gc X |
