51509-12 Уровнемеры буйковые
(E3 Modulevel)
Назначение средства измерений:
Уровнемеры буйковые E3 Modulevel (далее - уровнемеры) предназначены для измерения уровня жидкости и уровня поверхности раздела двух сред в резервуарах, работающих под давлением.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
E3 Modulevel
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ПАО КуйбышевАзот цех 35 | Юридические лица | 71 | 82 | 1,15 |
| ООО "НЗМП" | Юридические лица | 28 | 45 | 1,61 |
| АО "КТК-Р" | Юридические лица | 14 | 18 | 1,29 |
| ПАО "КуйбышевАзот" цех №35 | Юридические лица | 11 | 11 | 1,00 |
| ПАО «Нижнекамскнефтехим» | Юридические лица | 6 | 6 | 1,00 |
| ПАО АНК "Башнефть" "Башнефть-Новойл" | Юридические лица | 4 | 4 | 1,00 |
| ООО"РН-БГПП" | Юридические лица | 2 | 4 | 2,00 |
| АО «Каспийский трубопроводный консорциум-Р» | Юридические лица | 2 | 2 | 1,00 |
| АО "Каспийский Трубопроводный консорциум-Р" | Юридические лица | 2 | 2 | 1,00 |
| АО «Невинномысский Азот» | Юридические лица | 2 | 2 | 1,00 |
| ПАО "Нижнекамскнефтехим" | Юридические лица | 2 | 2 | 1,00 |
| АО "КНПЗ" | Юридические лица | 2 | 2 | 1,00 |
| ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-Коми" | Юридические лица | 1 | 1 | 1,00 |
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
| АО "НК НПЗ" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "КуйбышевАзот" цех №35 | Юридические лица | 1 | 1 | 1,00 |
| ПАО "КуйбышевАзот" цех№35 | Юридические лица | 1 | 1 | 1,00 |
| ПАО КуйбышевАзот цех №35 | Юридические лица | 1 | 1 | 1,00 |
| ПАО КуйбышевАзот цех № 35 | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 5cd982a0-fd5b-4d5b-9cfe-607fb7c58a13 | 51509-12 | 2023-08-24 | — | актуальная |
| 8fd41bd9-9ed3-d80f-d821-671ae4b89fe6 | 51509-12 | 2020-05-07 | 2023-08-24 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 24.08.2023
Срок свидетельства - 19.10.2017
Номер записи - 141131
ID в реестре СИ - 363531
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Modulevel, E3 Modulevel, Modulevel E3, E31, Е3 Modulevel, нет данных, Уровнемер буйковый, E3 Modulevel XE31-KG3E-H1B, модификация XE32-KG3E-H1A, Е3, XE32-KG3I-H1F, XE31-KG4D-H1B, XE31-KG3Е-H1В, E3 Modulevel Magnrtrol XE-31, Magnetrol XЕ-31, Magnetrol E3 Modulevel, E3 Modulevel, XE31-BG4D-H1B, Е3 Modulevel, XE32-KG3G-H1E
Изготовитель - Фирма "MAGNETROL International N.V."
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кол-во поверок - 236
Выдано извещений - 2
Кол-во периодических поверок - 140
Кол-во средств измерений - 165
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1451 дн.
№865 от 2012.10.18 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 51506-12,42459-12,32142-12,51507-12, по 51509-12,51537-12 по 51539-12,51554-12,51555-12)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23371-08 01.06.2013 |
Сигнализаторы уровня поплавковые, Modulevel EZ, Smart EZ Modulevel и EZ Modulevel Smart II Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
29578-05 |
Уровнемер радиоволновый с антенной, XR05-510A-C40 (уровнемер) RA4-A630-200 (антенна) Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
1 год | |
|
30190-05 20.11.2017 |
Уровнемеры радарные, Pulsar R05 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
30191-05 01.11.2010 |
Уровнемеры радарные волноводные, Horizon мод. Horizon 703, Horizon 704 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
1 год | |
|
31339-06 01.04.2011 |
Расходомеры-счетчики массовые, Thermatel мод. TA2 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
2 года | |
|
38263-08 16.08.2018 |
Преобразователи уровня, JUPITER Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
40502-09 01.06.2014 |
Сигнализаторы уровня емкостные, Kotron 805 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
41349-09 01.10.2014 |
Сигнализаторы уровня радарные, Eclipse 705 и Eclipse Aurora Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45185-10 01.08.2015 |
Указатели уровня магнитные, Vizual и Atlas Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45187-10 01.08.2015 |
Преобразователи уровня, R82 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45187-15 02.12.2020 |
Преобразователи уровня измерительные, R82 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
48222-11 16.11.2026 |
Расходомеры-счетчики массовые, Thermatel Enhanced мод. TA2 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
2 года; с 2018 г. - 4 года |
|
51508-12 19.10.2017 |
Уровнемеры волноводные, Eclipse 705 и Eclipse Aurora Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
3 года |
|
51509-12 19.10.2017 |
Уровнемеры буйковые, E3 Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
56134-14 15.01.2019 |
Уровнемеры акустические для сыпучих и порошкообразных сред, CONTOUR Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
3 года |
|
56140-14 15.01.2019 |
Уровнемеры волноводные, Eclipse 706 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
4 года |
|
69723-17 11.12.2022 |
Уровнемеры буйковые, E3 Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
|
70843-18 16.04.2024 |
Уровнемеры импульсные радарные, Pulsar R86 и Pulsar R96 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
72506-18 20.09.2024 |
Преобразователи уровня магнитострикционные, JUPITER JM4 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
74531-19 26.03.2024 |
Уровнемеры волноводные радарные , Eclipse 706 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
|
74237-19 01.03.2024 |
Преобразователи уровня, JUPITER 200 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
79218-20 23.09.2025 |
Уровнемеры пневматические буйковые, Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 57 | 46 | 10 | 0 | 56 | 46 | 10 | |||
| ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 98 | 0 | 97 | 0 | 97 | 0 | 97 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 0 | 0 | 1 | 1 | 0 | 0 | |||
| ООО "Корпорация ИМС" (RA.RU.310495) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 8 | 0 | 6 | 1 | 8 | 0 | 6 | |||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 22 | 2 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 21 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
2152 | 3493 |
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
3600 | 3493 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4726 | 3493 |
Программное обеспечения (ПО) выполняет вычисление уровня, границы раздела сред (в см, мм, метрах, %) Идентификационные данные программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
программа уровнемеров буйковых E3 Modulevel |
PACTware |
1.1 |
4h7d |
CRC |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

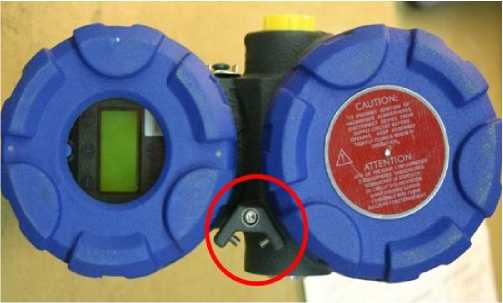

Место пломбирования уровнемеров приведено на рисунке 2.
Рисунок 2. Место пломбирования уровнемеров.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
наносится на табличку из нержавеющей стали, закрепленную на корпусе электронного блока уровнемера, краской, стойкой к воздействию атмосферных условий, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам буйковым E3 Modulevel.
1. ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
2. ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.
3. Техническая документация фирмы «Magnetrol International N.V.», Бельгия.
осуществляется в соответствии с методикой МП 51509-12 "Уровнемеры буйковый E3 Mod-ulevel. Методика поверки", утвержденной ГЦИ СИ ФГУП «ВНИИМС» 18.09.2012 г.
Основное поверочное оборудование:
- -Установка уровнемерная с непосредственным изменением уровня жидкости и пределами измерений от 0 м до 6 м;
- -Миллиамперметр постоянного тока Ресурс - К2 класс точности 0,05 с верхним пределом измерений 25 мА.
Лист № 4 всего листов 4Принцип действия основан на измерении выталкивающей силы, определяемой плотностью жидкости, и глубиной погружения буйка. Изменение выталкивающей силы пропорционально изменению уровня жидкости и преобразуется в измерительный сигнал.
Уровнемер состоит из первичного преобразователя и электронного блока, где находятся усилитель и дисплей. Сердечник первичного преобразователя вертикально перемещается внутри линейно-регулируемого дифференциального трансформатора (ЛРДТ), при изменении уровня жидкости, в которую погружен буек, находящийся под действием корректирующей пружины. Изолирующая трубка служит в качестве неподвижной преграды, отделяющей ЛРДТ от контролируемой среды. При изменении положения буйка, соединенного с сердечником, меняется коэффициент магнитной связи обмоток. На центральную обмотку подается напряжение возбуждения, с боковых обмоток снимается наведенный сигнал, пропорциональный положению сердечника.
Для измерения границы раздела сред необходимо, чтобы буек был полностью погружен в жидкость.

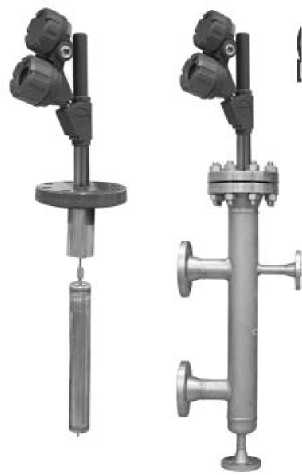

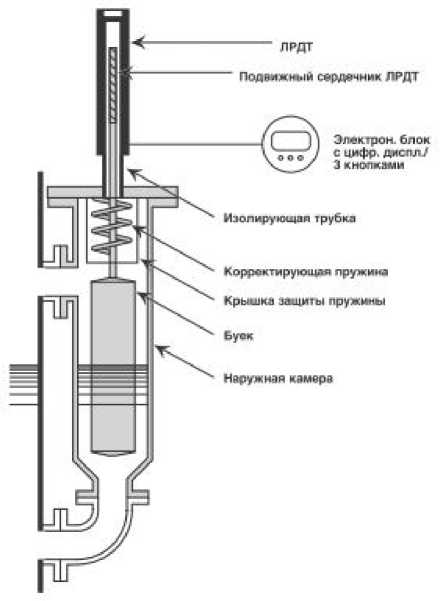

Рис. 1. Устройство уровнемеров Внешний вид уровнемеров представлен на Рис. 2
