Номер по Госреестру СИ: 74237-19
74237-19 Преобразователи уровня
(JUPITER 200)
Назначение средства измерений:
Преобразователи уровня JUPITER 200 (далее - преобразователи) предназначены для измерений уровня жидкостей и уровня границы раздела сред жидкостей, преобразований измеренных значений в выходные аналоговые сигналы силы постоянного тока и выходные цифровые сигналы.
Внешний вид.
Преобразователи уровня
Рисунок № 1
Внешний вид.
Преобразователи уровня
Рисунок № 2
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое идентифицируется путем вывода на дисплей электронного блока номера версии. Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО. Исполняемый код программы во внутренней памяти микроконтроллера защищен циклической контрольной суммой, которая непрерывно контролируется системой диагностики. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия корпуса и нарушения пломб.
Встроенное ПО имеет цельную структуру и обеспечивает:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
-
- отображение результатов измерений на встроенном ЖК-дисплее;
-
- формирование выходного аналогового сигнала силы постоянного тока и выходного цифрового сигналов;
-
- диагностику аппаратной части преобразователей.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
firmware |
Номер версии (идентификационный номер) ПО |
3.X |
Цифровой идентификатор ПО |
3EF0 |
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователей в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям уровня JUPITER 200
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-004-19 «Преобразователи уровня JUPITER 200. Методика поверки», утвержденному ООО «ИЦРМ» 25.01.2019 г.
Основные средства поверки:
-
- стенд для поверки и калибровки средств измерений уровня ЭЛМЕТРО СПУ
(регистрационный номер в Федеральном информационном фонде 56506-14);
-
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
-
- рулетка измерительная металлическая Р30Н2Г (регистрационный номер в Федеральном информационном фонде 60606-15);
-
- термометр цифровой эталонный ТЦЭ-005 модификации ТЦЭ-005/М3 (регистрационный номер в Федеральном информационном фонде 40719-15);
-
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде 65421-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке преобразователей.
Изготовитель
«Magnetrol International n.v.», Бельгия
Адрес: Heikensstraat 6, 9240 Zele, Belgium
Телефон (факс): +32 52 45 11 11 (+32 52 45 09 93)
Web-сайт: www.magnetrol. com
E-mail: info@magnetrol.be
Заявитель
Представительство компании с ограниченной ответственностью «Магнетрол Интернэшнл»ИНН 9909323340
Адрес: 190013, г. Санкт-Петербург, ул. Рузовская д. 8 Б, офис 400А
Телефон: +7 (812) 320-70-87
Web-сайт: www.magnetrol.ru
E-mail: info@magnetrol.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон (факс): +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия преобразователей основан на явлении магнитострикции. При измерении уровня контролируемой среды на волновод подается электрический импульс силы постоянного тока. Взаимодействие электрического импульса силы постоянного тока с постоянным магнитным полем поплавка приводит к возникновению волны механического напряжения, распространяющейся вдоль волновода с известной постоянной скоростью. Пьезомагнитный чувствительный элемент, размещенный в электронном блоке, преобразует полученное механическое напряжение в электрический импульс. После этого определяется расстояние до контролируемой среды, пропорциональное интервалу времени между подачей электрического импульса силы постоянного тока и обратным импульсом. Далее расстояние до контролируемой среды преобразуется в выходной аналоговый сигнал силы постоянного тока и выходной цифровой сигнал, далее передается на устройство отображения информации или внешнюю систему управления.
Преобразователи состоят из электронного блока, зонда с магнитострикционным волноводом внутри, магнитного поплавка или магнитного указателя уровня.
Электронный блок (далее - ЭБ) преобразователей имеет кнопки для настройки и устройство отображения информации на встроенном жидкокристаллическом (далее - ЖК) дисплее. Преобразователи помещены в алюминиевый корпус или корпус из нержавеющей стали с двумя отделениями для разделения цепей питания и электроники. Для преобразователей имеется возможность осуществлять цифровую связь. Протоколы обмена данными (HART или Fieldbus) устанавливаются на заводе-изготовителе по требованию заказчика.
Зонд выполнен из нержавеющей стали (с электрополировкой или без нее), или из сплавов цветных металлов (хастелоя С или монеля). Зонд представляет собой направляющую трубу с магнитострикционным волноводом внутри.
Магнитный поплавок преобразователей может быть выполнен из нержавеющей стали, из титана или хастелоя С. Преобразователи имеют два исполнения: для погружного или наружного монтажа. В случае погружного монтажа магнитный поплавок имеет кольцеобразную конструкцию и перемещается по поверхности направляющей трубы. В случае наружного монтажа преобразователи используются вместе с магнитным указателем уровня (со свободно перемещающимся магнитным поплавком), который непосредственно связан с резервуаром таким образом, что в нем создаются условия, аналогичные условиям в резервуаре.
Маркировка взрывозащиты: 0Ex ia IIC T4 Ga или Ga/Gb Ex d IIC T6. Степень защиты оболочки корпусов преобразователей от внешних воздействий по ГОСТ 14254-2015 (IEC 60259:2003) - IP66.
Крышка ЭБ преобразователей пломбируется специальной мастикой, закрывающей доступ к фиксирующим винтам.
Общий вид преобразователей представлен на рисунке 1. Схема пломбирования от несанкционированного доступа преобразователей представлена на рисунке 2.
Место
пломбирования

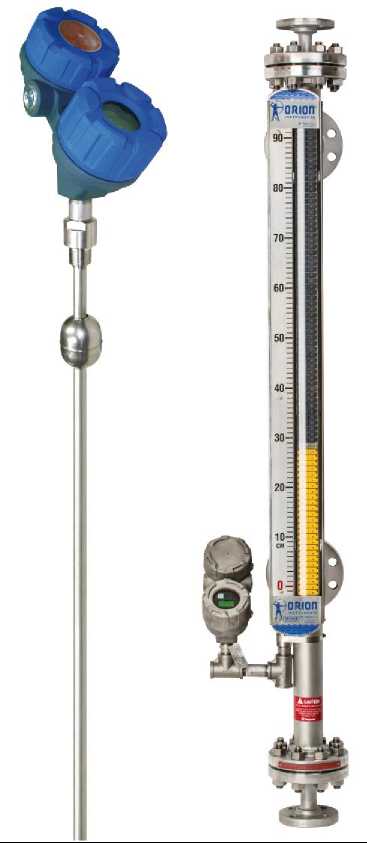

Рисунок 1 - Общий вид
преобразователей уровня JUPITER 200

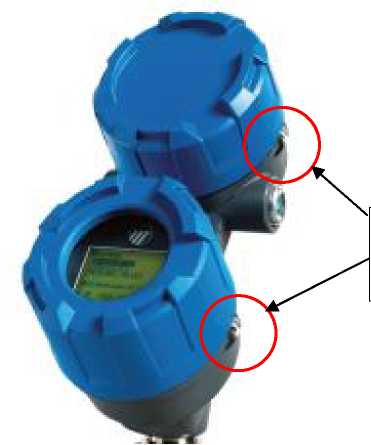

Рисунок 2 - Схема пломбирования преобразователей уровня JUPITER 200 от несанкционированного доступа
Таблица 3 -
Наименование |
Обозначение |
Количество |
Преобразователи уровня JUPITER 200* |
- |
1 шт. |
Магнитный указатель уровня** |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
ИЦРМ-МП-004-19 |
1 экз. |
Примечания: * - при использовании преобразователей для измерений границы раздела жидких сред по требованию заказчика поставляется 2 магнитных поплавка. ** - поставляется по требованию заказчика |
Таблица 2 -
Наименование характеристики |
Значение |
Диапазон измерений уровня жидкостей, м |
от 0,05 до 5,70 |
Диапазон измерений уровня границы раздела сред жидкостей, м |
от 0,10 до 5,60 |
Пределы допускаемой абсолютной погрешности измерений и преобразований уровня жидкостей (уровня границы раздела сред жидкостей), мм |
±1 |
Выходные сигналы:
|
от 4 до 20 HART или Fieldbus |
Потребляемая мощность, Вт, не более |
0,7 |
Габаритные размеры ЭБ, мм, не более
|
330 188 111 |
Диаметр направляющей трубы зонда, мм, не более |
16 |
Длина зонда, м |
от 0,15 до 5,70 |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 |
Предельно допустимое давление контролируемой среды при температуре +40 °С для преобразователей с поплавком из материала, МПа:
|
2,28 2,62 1,86 |
Диапазон температур контролируемой среды*, °С:
|
от -40 до +260 от -196 до +450 |
Рабочие условия измерений:
|
от -55 до +70 от 5 до 95 (без конденсации) |
Масса ЭБ с корпусом из материала, кг, не более
|
|
Напряжение питания постоянного тока, В |
от 12,0 до 28,4 |
Средняя наработка на отказ, ч |
80 000 |
Средний срок службы, лет |
15 |
Маркировка взрывозащиты |
0Ex ia IIC T4 Ga Ga/Gb Ex d IIC T6 |
Примечание - * - в зависимости от заказа |
