Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, вызванного весом груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал. Результат взвешивания выводится на жидкокристаллический дисплей весов.

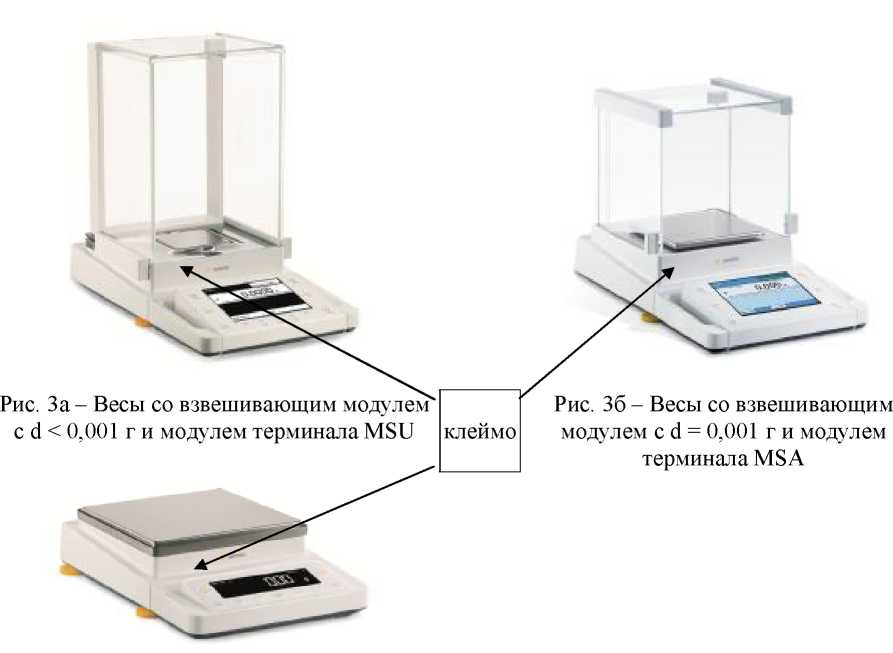

Конструктивно весы представляют собой два модуля, соединенных системой обмена данных - взвешивающий модуль и модуль терминала, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение грузоприемной платформы.

Взвешивающий модуль оснащен следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ Р 53228-2008):

• -  устройством установки по уровню (автоматическим или ручным) (Т.2.7.1);

• -  устройствами установки нуля (Т.2.7.2):

• -  полуавтоматическим устройством установки нуля (Т.2.7.2.2);

• -  автоматическим устройством установки нуля (Т.2.7.2.3);

• -  устройством первоначальной установки нуля (Т.2.7.2.4);

• -  устройством слежения за нулем (может быть отключено) (Т.2.7.3);

• -  устройствами тарирования (Т.2.7.4):

• -  устройством уравновешивания тары (Т.2.7.4.1);

• -  устройством взвешивания тары (Т.2.7.4.2);

• -  устройством предварительного задания массы тары (Т.2.7.5);

• -  цифровым показывающим устройством с отличающимся делением (Т.2.5.4).

Дополнительно взвешивающий модуль оснащен следующими функциями:

• -  устройством автоматической юстировки «isoCAL»  (при изменении

температуры окружающего воздуха или по времени) (4.1.2.5);

• -  устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню модуля терминала) (4.1.2.5).

Взвешивающие модули выпускаются в разных модификациях, отличающихся метрологическими и техническими характеристиками 10202S, 8202S, 6202S, 6202P, 4202S, 2202S, 1202S, 12201S, 8201S, 5201S, 225S, 225P, 125P, 524P, 324S, 324P, 224S, 124S, 5203P, 3203S, 2203S, 2203P, 1203S, 623S, 623P, 323S.

Взвешивающие модули могут быть оснащены стационарной ветрозащитной витриной нескольких модификаций:

• -  DE - стеклянная открываемая вручную (для весов с d = 0.001 г);

• -  DR - из нержавеющей стали (для весов с d = 0.001 г);

• -  DU - стеклянная открываемая вручную (для весов с d < 0.001 г);

• -  DA - стеклянная открываемая автоматически (для весов с d < 0.001 г);

• -  DI - стеклянная открываемая автоматически, со встроенным ионизатором (для

весов с d < 0.001 г);

• -  D0 - без ветрозащитной витрины (для весов с d > 0.001 г).

Модули терминала выпускаются в разных модификациях, отличающихся способом управления и исполнением дисплея:

MSA - сенсорный цветной графический дисплей высокого разрешения;

MSU - чёрно-белый графический дисплей высокого разрешения, управление клавишами;

MSE - чёрно-белый жидкокристаллический дисплей, управление клавишами.

Весы имеют следующие режимы работы, не связанные со взвешиванием (прикладные программы меню модуля терминала):

• -  подсчет числа объектов, имеющих примерно одну и ту же массу;

• -  суммирование;

• -  формулирование;

• -  статистическая обработка результатов взвешивания;

• -  вычисление процентных соотношений и др.

Весы могут оснащаться интерфейсами передачи данных: USB, RS 232С, Ethernet для автоматического протоколирования в соответствии со стандартами ISO/GLP, и устройством для карт памяти SD для хранения протоколов измерений.

Идентификационные маркировки и защитные пломбы наносятся на каждый модуль. Схемы нанесения маркировок и пломб на модули терминала представлены на рисунках 1а-1в.

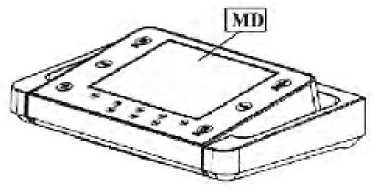

Вид спереди

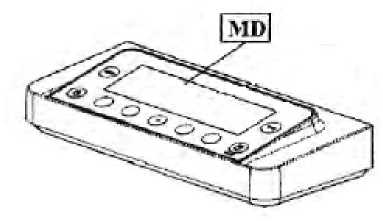

Рис. 1а - Модуль терминала MSE

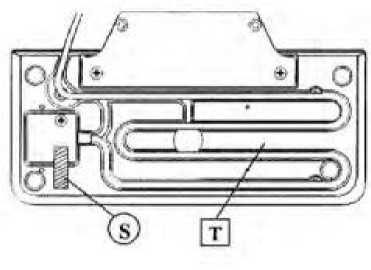

Вид снизу

Вид спереди

Вид снизу

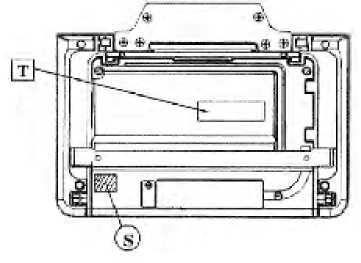

Рис. 1б - Модуль терминала MSU

Вид спереди

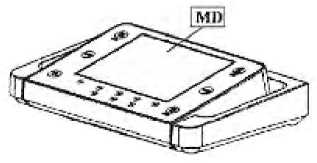

Рис. 1в - Модуль терминала MSA

Вид снизу

■+

На рисунках 1а-1в использованы следующие обозначения: MD| -метрологические характеристики: Min, Max, e и d.

Т - обозначение модели модуля терминала

S - защитная пломба

Схемы нанесения маркировок и пломб на взвешивающие модули представлены на рисунках 2а-2в

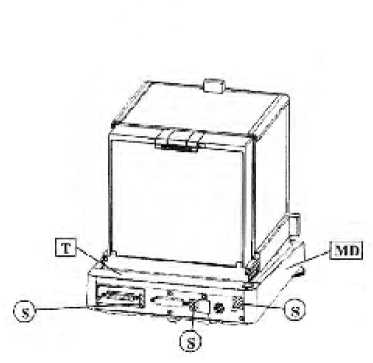

Вид сзади

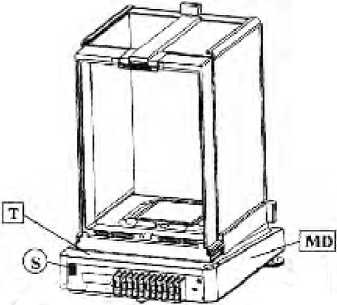

Рис. 2а - Взвешивающий модуль с d < 0,001 г

Вид сзади

Вид сзади

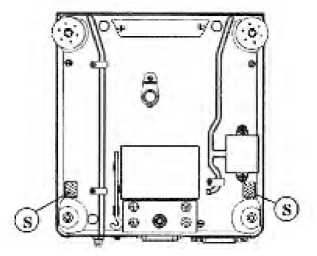

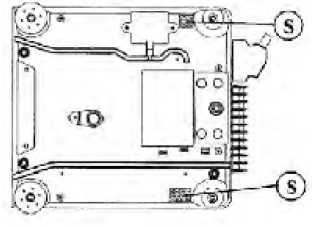

Вид снизу

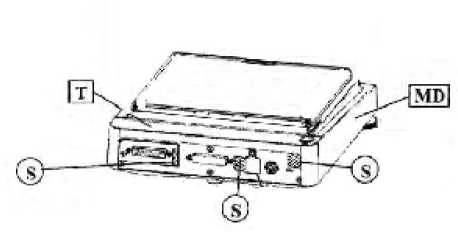

На рисунках 2а-2г использованы следующие обозначения: д - наклейка с метрологическими характеристиками Min, Max, e, и d, например:

Sirinfiui WriQhing Techrolo^CmbH, СойГЛлцеяв,

MSU1D203S-0CE-D0

11114444 HIIIIIIIIIIII

|~S~| - защитная пломба

Обозначение модели весов складывается из позиций: X1 X2 - X3 СЕ- X4, где

X1 - модификация модуля терминала (MSA, MSU, MSE)

X2 - модификация взвешивающего модуля (10202S, 8202S, 6202S, 6202P, 4202S, 2202S, 1202S, 12201S, 8201S, 5201S, 225S, 225P, 125P, 524P, 324S, 324P, 224S, 124S, 5203P, 3203S, 2203S, 2203P, 1203S, 623S, 623P, 323S)

X3 - вариант исполнения устройства установки весов по уровню. 0 - ручное устройство установки весов по уровню, 1 - автоматическое устройство установки весов по уровню.

СЕ - обозначение соответствия весов требованиям директивы Европейского союза 2009/23/EC (ранее 90/384/EEC)

X4 - вид исполнения ветрозащитной витрины (D0, DE, DR, DU, DA, DI).

Например, весы MSU10202S-0CE-D0, в комплекте: взвешивающий модуль 10202S, с ручным устройством установки по уровню, модуль терминала с чёрно-белым графическим дисплеем высокого разрешения и управлением клавишами, без ветрозащитной витрины.

Таблица 2

Продолжение таблицы 2

Продолжение таблицы 2

Лист № 9 Всего листов 10
