Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством. Весы модификаций ACCULAB ATL-80d4, ACCULAB ATL-80d4-I, ACCULAB ATL-120d4, ACCULAB ATL-120d4-I, ACCULAB ATL-220d4-I, ACCULAB ATL-420d3, ACCULAB ATL-620d3, ACCULAB ATL-150d3 оснащены ветрозащитной витриной.

Общий вид весов показан на рисунке 1.

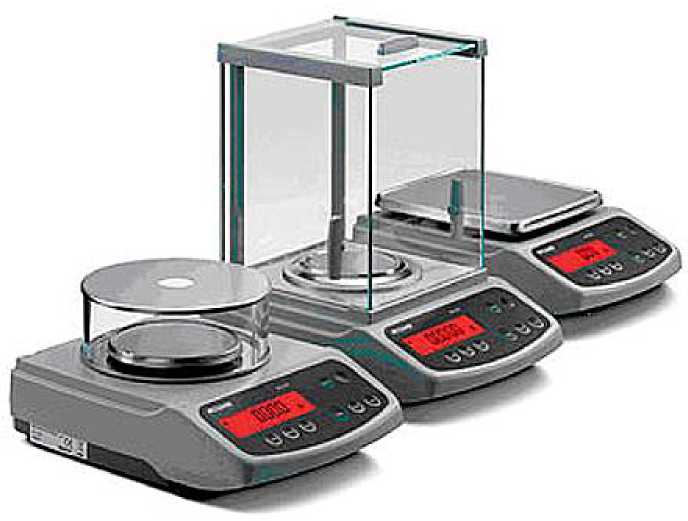

Рисунок 1 - Общий вид весов неавтоматического действия ACCULAB ATL.

Принцип действия весов модификаций ACCULAB ATL-80d4, ACCULAB ATL-80d4-I, ACCULAB ATL-120d4, ACCULAB ATL-120d4-I, ACCULAB ATL-220d4-I, ACCULAB ATL-420d3, ACCULAB ATL-620d3, ACCULAB ATL-2200d2, ACCULAB ATL-2200d2-I, ACCULAB ATL-4200d2, ACCULAB ATL-4200d2-I, ACCULAB ATL-6200d2, ACCULAB ATL-6200d2-I, ACCULAB ATL-8200dl-I основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания.

Принцип действия весов модификаций ACCULAB ATL-150d3, ACCULAB ATL-820d2, ACCULAB ATL-6200d1, ACCULAB ATL-8200dl основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей.

Весы оснащены интерфейсом связи RS232 для подключения различных периферийных устройств.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

Лист № 2 Всего листов 5

- устройство установки по уровню ( Т .2.7.1) с индикатором уровня (3.9.1.1);

- устройство первоначальной установки на нуль ( Т .2.7.2.4);

- устройство слежения за нулем ( Т.2.7.3);

- устройство установки нуля и уравновешивания тары (4.6.9);

- устройство выборки массы тары ( Т.2.7.4);

- цифровое показывающее устройство с отличающимся делением (3.4.1);

- полуавтоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5) (только для модификаций ACCULAB ATL-80d4-I, ACCULAB ATL-120d4-I, ACCULAB ATL-220d4-I, ACCULAB ATL-2200d2-I, ACCULAB ATL-4200d2-I, ACCULAB ATL-6200d2-I, ACCULAB ATL-8200dl-I);

- взвешивание в различных единицах измерения массы - килограмм , грамм , миллиграмм, карат (2.1).

Весы имеют следующие режимы работы (4.20):

- счетный режим ;

- вычисление процентных соотношений ;

- режим сравнения ;

- суммирование ;

- статистическая обработка .

Обозначение модификаций весов имеет вид ACCULAB ATL-X1X2-X3 где:

X1- условное обозначение максимальной нагрузки Max в г: 80, 120, 150, 220, 420, 620, 820, 2200, 4200, 6200, 8200.

X2- условное обозначение действительной цены деления шкалы: d4, d3, d2, d1.

X3- I обозначение весов c полуавтоматическим устройством юстировки чувствительности (для весов без полуавтоматического устройства юстировки чувствительности индекс отсутствует).

Класс точности, значение максимальной нагрузки Max, значение минимальной нагрузки Min, поверочный интервал e, действительная цена деления шкалы d, диапазон уравновешивания тары, диапазон температуры наносятся на маркировочную табличку весов.

Знак поверки наносится на корпус весов.

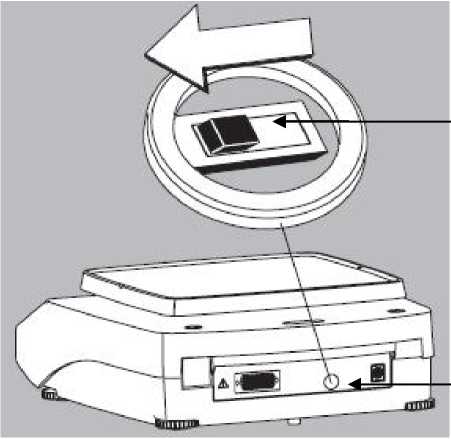

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

переключатель юстировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа.

место нанесения пломбы в виде наклейки

• 1. Весы ................................................................................................................................1 шт.

• 2. Адаптер сетевого питания ............................................................................................1 шт.

• 3. Руководство по эксплуатации .....................................................................................1 экз.

Таблица 3

Лист № 4

Всего листов 5

Таблица 4

Диапазон температуры, ^оС................................................................................................от +10 до +30

Диапазон уравновешивания тары ..........................................................................................100% Max

Параметры электропитания от сети переменного тока:

напряжение, В................................................................................................................ 220 _-⁺₁¹₅⁰_%^% ;

частота, Гц .........................................................................................................................50±1.
