Номер по Госреестру СИ: 57921-14
57921-14 Весы специальные
(Scale Unit ХХ82-0002)
Назначение средства измерений:
Весы специальные Scale Unit ХХ82-0002 (далее - весы) предназначены для измерений массы при статическом взвешивании почтовых отправлений.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 21.07.2019
Номер записи - 148461
ID в реестре СИ - 370861
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, М-ЕТР2, Весы специальные Scale Unit ХХ82-0002, версия PostBase 30, SCALE UNIT ХХ82-0002, Scale Unit ХХ82- 0002, Scale Unit XX82-0002, Scale Unit, Scal Unit XX82-0002, -,
Производитель
Изготовитель - Фирма "Sartorius Weighing Technology GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Статистика
Кол-во поверок - 561
Выдано извещений - 2
Кол-во периодических поверок - 258
Кол-во средств измерений - 57
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 471 дн.
Приказы РСТ, где упоминается данный тип СИ
№1088 от 2014.07.20 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 57915-14 по 57929-14,28544-14,57930-14)
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Весы специальные (Scale Unit ХХ82-0002)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Sartorius Weighing Technology GmbH"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
23600-08 27.11.2023 |
Влагомеры термогравиметрические инфракрасные, MA Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
1 год | |
33833-07 04.07.2022 |
Влагомеры термогравиметрические инфракрасные, MA-35 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
35148-12 28.09.2017 |
Влагомеры термогравиметрические инфракрасные, MA-150 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
37599-08 30.05.2018 |
Компараторы массы, CCT Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
38958-08 05.02.2019 |
Весы-компараторы, CCP Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
49613-12 03.04.2022 |
Весы лабораторные электронные, CUBIS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
49652-12 |
Весы электронные, GBB 14202S-0CE Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
50088-12 01.06.2017 |
Весы неавтоматического действия, ED Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
51255-12 21.09.2017 |
Весы электронные, PMA 7501 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
51747-12 14.11.2022 |
Измерители магнитной восприимчивости гирь, YSZ0 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
52029-12 11.12.2017 |
Весы неавтоматического действия, CAW, CAH Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
53144-13 |
Весы электронные, GBB 14202S-0CE Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
53257-13 22.04.2018 |
Весы электронные, IF Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
54391-13 28.06.2018 |
Весы неавтоматического действия, CPA Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
54399-13 28.06.2018 |
Весы неавтоматического действия, IS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
54411-13 28.06.2018 |
Весы неавтоматического действия, CUBIS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
57187-14 21.04.2019 |
Весы неавтоматического действия, ACCULAB ALC Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
57188-14 21.04.2019 |
Весы неавтоматического действия, ACCULAB ATL Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
57921-14 21.07.2019 |
Весы специальные, Scale Unit ХХ82-0002 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Весы специальные (Scale Unit ХХ82-0002)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 56 | 0 | 52 | 0 | 56 | 0 | 52 | ||
ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 3 | 0 | 2 | 1 | 2 | 0 | 2 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 38 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 50 | 0 | 38 | 0 | 41 | 0 | 38 | ||
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 13 | 0 | 12 | 0 | 13 | 0 | 12 | ||
ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 134 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 127 | 2 | 0 | 109 | 0 | 104 | 0 | 104 | |
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 16 | 0 | 5 | 1 | 2 | 0 | 2 | ||
ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" (RA.RU.310577) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 62 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Весы специальные (Scale Unit ХХ82-0002)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Алтайский ЦСМ Алтайский край |
1728 | 1385 |
ФБУ Архангельский ЦСМ Архангельская область |
828 | 1385 |
ФБУ Волгоградский ЦСМ Волгоградская область |
972 | 1385 |
ФБУ Иркутский ЦСМ Иркутская область |
3795 | 1385 |
ФБУ Кузбасский ЦСМ Кемеровская область |
796 | 1385 |
Программное обеспечение
Для сохранения специфических для весов данных на весовом модуле имеется энергонезависимое запоминающее устройство (EEPROM), в котором сохранены данные по калибровке весов, серийный номер и дата производства, количество выполненных калибровок с результатами и временем калибровки. Данные, содержащиеся в EEPROM, упорядочены в блоки по 256 байт каждый.
Блоки хранения метрологически значимой части: заводские характеристики аналого-цифрового преобразователя, дата изготовления и заводской номер узла, памяти калибровок (до 20 штук) для пользователя франкировальной машины недоступны без применения специализированного оборудования производителя - фирмы Sartorius Weighing Technology GmbH.
Идентификационные данные программного обеспечения (в таблице - ПО) весов
Идентификационное наименование ПО, высвечиваемое на табло |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
не применяется |
ХХ82-0002 |
не применяется |
не применяется |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Места нанесения знака утверждения типа и поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.

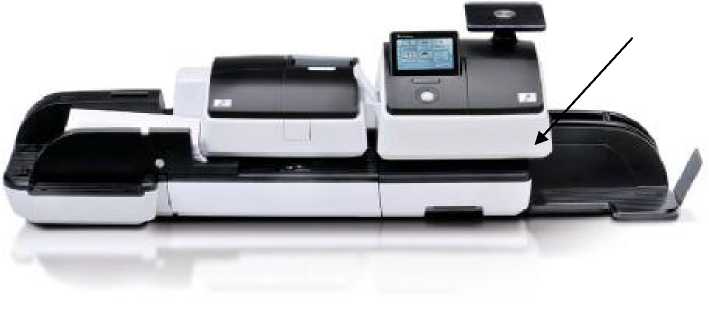

Рис.1а - Внешний вид франкировальной машины CentorMail со встроенными весами специальными Scale Unit ХХ82-0002

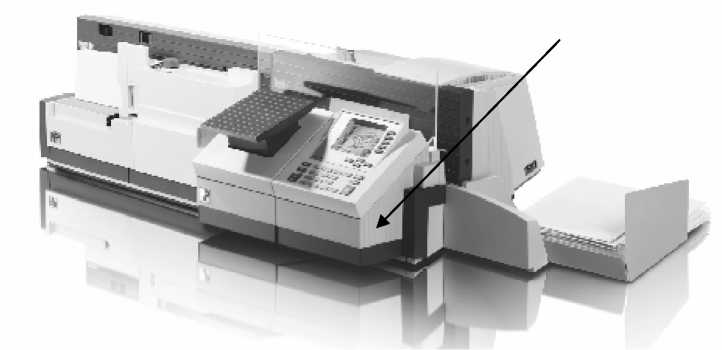

Рис.1 б - Внешний вид франкировальной машины PostBase со встроенными весами специальными Scale Unit ХХ82-0002
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Паспорта на весы.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в Руководстве по эксплуатации на франкировальные машины.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам специальным Scale Unit ХХ82-0002
ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
Техническая документация фирмы «Sartorius Weighing Technology GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 23-241-2014 «ГСИ. Весы специальные Scale Unit ХХ82-0002. Методика поверки», утвержденному ФГУП «УНИИМ» в мае 2014 г.
Эталонные средства измерений, используемые при поверке: гири класса точности F2 по ГОСТ OIML R 111-1-2009 (третьего разряда по ГОСТ 8.021-2005).
Изготовитель
Фирма «Sartorius Weighing Technology GmbH», Германия
Weender landstrasse 94 - 108, 37075 Goettingen, Germany,
Tel: +49 551 308-0, Fax: +49 551 308 3289, http://www.sartorius.de
Заявитель
Фирма «SGS Germany GmbH», Германия
Roedingsmarkt 16, D - 20459 Hamburg, Germany
Tel: +49 40 30101-506, Fax: +49 40 30101-946, www.de.sgs.com
Лист № 4 Всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.
Весы встраиваются в единый корпус франкировальных машин производства Francotyp-Postalia типов CentorMail и PostBase. Конструктивно весы состоят из весовой ячейки, аналого-цифрового преобразователя и энергонезависимого запоминающего устройства с интерфейсом. Результат взвешивания выводится на модуль терминала франкировальной машины, оснащенный жидкокристаллическим дисплеем. Весы имеют верхнее расположение грузоприемного устройства.
Принцип действия весов основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал, преобразуемый аналого-цифровым преобразователем в цифровой сигнал и передаваемый через интерфейс на терминал франкировальной машины.
Весы оснащены следующими дополнительными устройствами:
-
- полуавтоматическим устройством установки нуля;
-
- устройством первоначальной установки нуля;
-
- устройством уравновешивания тары.
Фотографии внешнего вида франкировальных машин со встроенными весами представлены на рисунках 1(а) и 1(б).
Наименование |
Количество, шт. |
Франкировальная машина укомплектованная весами |
1 |
Руководство по эксплуатации Франкировальной машины |
1 |
Паспорт на весы |
1 |
Методика поверки весов |
1 |
Наименование характеристики |
Значение характеристики |
Максимальная нагрузка Мах, г |
7 000 |
Минимальная нагрузка Мт, г |
3 |
Дискретность отсчета, г |
1 |
Пределы допускаемой абсолютной погрешности весов, г при первичной поверке (в эксплуатации) в интервалах: от Min до 2000 г включ. св. 2000 до 5000 г включ. св. 5000 до Max |
± 1 (± 2) ± 2 (± 4) ± 3 (± 6) |
Среднеквадратическое отклонение показаний весов, г, не более |
1 |
Диапазон выборки массы тары, г |
от 0 до Max |
Время установления показаний, с, не более |
1 |
Размеры грузоприемной платформы, мм |
140х140 |
Параметры источника питания: входное напряжение, В / частота, Гц |
220+25% / 50 ± 1 |
Потребляемая мощность, В • А, не более |
80 |
Условия эксплуатации: диапазон рабочих температур, оС относительная влажность воздуха, не более, % |
от +15 до +35 80 |
