Номер по Госреестру СИ: 53144-13
53144-13 Весы электронные
(GBB 14202S-0CE)
Назначение средства измерений:
Весы электронные GBB 14202S-0CE, зав.№№ 28303962, 28303963, 28303964, 28303965, 28308838, 28308839, 28309517, 28309518 (далее - весы) предназначены для измерений массы при статическом взвешивании драгоценных металлов в слитках.

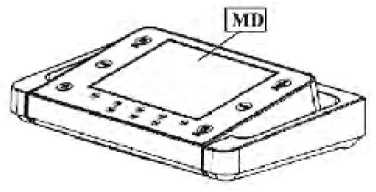

Внешний вид.
Весы электронные
Рисунок № 1

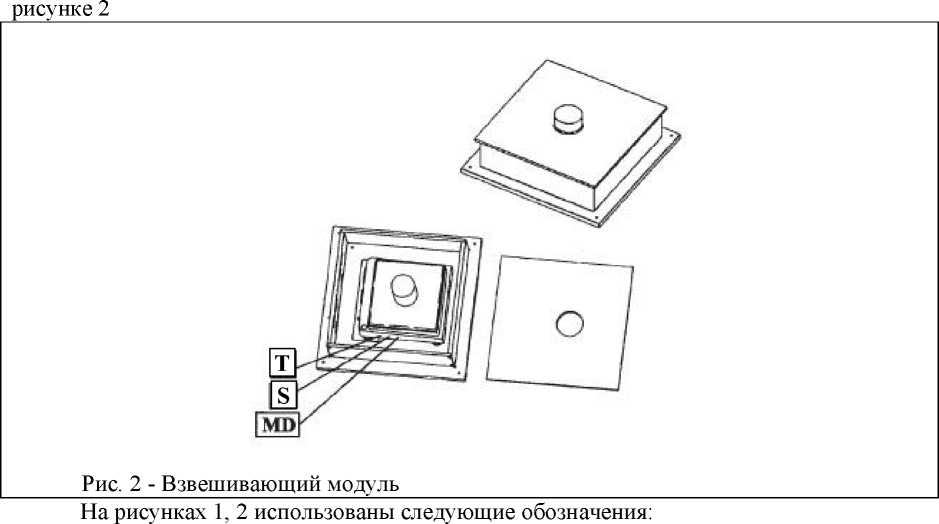

Внешний вид.
Весы электронные
Рисунок № 2
Внешний вид.
Весы электронные
Рисунок № 3
Внешний вид.
Весы электронные
Рисунок № 4
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 143031
ID в реестре СИ - 365431
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, GBB14202S-0CE, GBB 14202S-0CE,
Производитель
Изготовитель - Фирма "Sartorius Weighing Technology GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок - 38
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 8
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№340 от 2013.04.02 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 53138-13 по 53147-13,36197-13,53148-13)
№2725 от 2017.12.06 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Сбербанк"
Наличие аналогов СИ: Весы электронные (GBB 14202S-0CE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sartorius Weighing Technology GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23600-08 27.11.2023 |
Влагомеры термогравиметрические инфракрасные, MA Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33833-07 04.07.2022 |
Влагомеры термогравиметрические инфракрасные, MA-35 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
35148-12 28.09.2017 |
Влагомеры термогравиметрические инфракрасные, MA-150 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
37599-08 30.05.2018 |
Компараторы массы, CCT Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38958-08 05.02.2019 |
Весы-компараторы, CCP Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
49613-12 03.04.2022 |
Весы лабораторные электронные, CUBIS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49652-12 |
Весы электронные, GBB 14202S-0CE Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50088-12 01.06.2017 |
Весы неавтоматического действия, ED Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51255-12 21.09.2017 |
Весы электронные, PMA 7501 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51747-12 14.11.2022 |
Измерители магнитной восприимчивости гирь, YSZ0 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52029-12 11.12.2017 |
Весы неавтоматического действия, CAW, CAH Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53144-13 |
Весы электронные, GBB 14202S-0CE Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53257-13 22.04.2018 |
Весы электронные, IF Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54391-13 28.06.2018 |
Весы неавтоматического действия, CPA Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54399-13 28.06.2018 |
Весы неавтоматического действия, IS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54411-13 28.06.2018 |
Весы неавтоматического действия, CUBIS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57187-14 21.04.2019 |
Весы неавтоматического действия, ACCULAB ALC Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57188-14 21.04.2019 |
Весы неавтоматического действия, ACCULAB ATL Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57921-14 21.07.2019 |
Весы специальные, Scale Unit ХХ82-0002 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Весы электронные (GBB 14202S-0CE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 0 | 12 | 0 | 3 | 0 | 3 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Весы электронные (GBB 14202S-0CE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
5000 | 2353 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1017 | 2353 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1938 | 2353 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
2249 | 2353 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
1874 | 2353 |
Программное обеспечение
Весы оснащены встроенным программным обеспечением. Наименование версии высвечивается при обращении к одноименному подпункту меню весов. Основные функции программного обеспечения: обработка компенсационного усилия электромагнитной системы взвешивания в электрический сигнал, и последующий пересчет его в единицы массы; хранение данных «калибровки» и результатов измерений, вывод данных на экран.
Программное обеспечение весов заложено в микроконтроллере в процессе производства и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации весов не предусмотрено.
Таблица - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
YSC02 |
YSC02 |
- |
- |
- |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

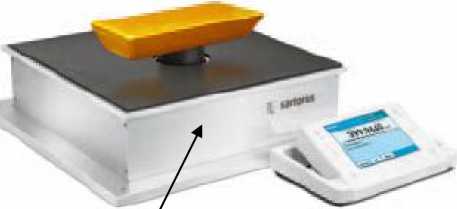

Фотография внешнего вида весов представлена на рисунке 1.
Рисунок 1 - Общий вид весов

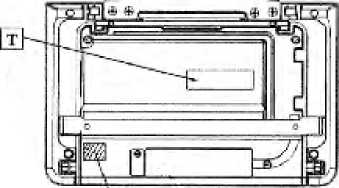

Место нанесения поверочного клейма (или знака поверки в виде наклейки)
|
Методика измерений представлена в руководстве по эксплуатации. ГОСТ 8.021-2005 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания Инструкция № 68н «О порядке учета и хранения драгоценных металлов, драгоценных камней, продукции из них и ведения отчетности при их производстве, использовании и обращении», утверждена Приказом Министерства финансов Российской Федерации от 29.08.2001 г. лист № 5 всего листов 5 Инструкция Центрального банка России от 30 ноября 2000 г. № 94-И «О порядке определения массы драгоценных металлов и драгоценных камней и исчисления их стоимости в Банке России и кредитных организациях». Техническая документация фирмы «Sartorius Weighing Technology GMBH», Германия. осуществляется по Приложению Н ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». Эталонные средства измерений, используемые при поверке: гири E2 по ГОСТ OIML R 111-1-2009 (первого разряда по ГОСТ 8.021-2005). Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, вызванного весом груза, и последующем преобразовании компенсационного усилия системы в электрический сигнал. Результат взвешивания выводится на жидкокристаллический дисплей весов. Конструктивно весы представляют собой два модуля, соединенных системой обмена данных: взвешивающий модуль и модуль терминала, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение платформы грузоприемного устройства. Взвешивающий модуль оснащен следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ Р 53228-2008): ■ устройствами установки нуля (Т.2.7.2): o полуавтоматическим устройством установки нуля (Т.2.7.2.2); автоматическим устройством установки нуля (Т.2.7.2.3); o устройством первоначальной установки нуля (Т.2.7.2.4); ■ устройством слежения за нулем (может быть отключено) (Т.2.7.3); ■ устройствами тарирования (Т.2.7.4): o устройством уравновешивания тары (Т.2.7.4.1); o устройством взвешивания тары (Т.2.7.4.2); o устройством предварительного задания массы тары (Т.2.7.5); ■ цифровым показывающим устройством с отличающимся делением (Т.2.5.4). Дополнительно взвешивающий модуль оснащен следующими функциями: (при изменении o устройством автоматической юстировки «isoCAL» температуры окружающего воздуха или по времени); устройством полуавтоматической юстировки (при выборе подпункта меню модуля терминала). соответствующего со взвешиванием Весы имеют следующие режимы работы, не связанные (прикладные программы меню модуля терминала): - суммирование; - формулирование. - подсчет числа объектов, имеющих примерно одну и ту же массу; - суммирование; - формулирование; - статистическая обработка результатов взвешивания; - вычисление процентных соотношений. Весы имеют встроенные интерфейсы: USB, два RS 232O-S, Р2/2, Ethernet для автоматического протоколирования в соответствии со стандартами ISO/GLP. лист № 2 всего листов 5 Идентификационные маркировки и защитные пломбы накосятся на каждый модуль. Схема нанесения маркировок и пломб на модуль терминала представлена на рисунке 1. Вид снизу Вид спереди Рис. 1 - Модуль терминала ■-----------------------------------------------------------------------------■. А Схема нанесения маркировок и пломб на взвешивающий модуль представлена на CnfftthijMn, Gfwirwny Д - наклейка с метрологическими характеристиками Min, Max, e, и d, например: $лн<1Г!>ч шядмч I ранимо»апаС DQ9O9-D15 MSX tSCEC) Май . lire.;* эо *с < 5'С'*4#*Сteu-CAL С I J 11Я4444 Mln с = d - 142П2 д 10 0,1 д 0.01 д Т - обозначение модели весов, например: Sartorius Weighing Technology GmbH, Goettingen, Germany GBB14202S-0CE-DO 11114444 HIIIIIIIIIIIIIIII 1»?»» — |~S~| - защитная пломба лист № 3 всего листов 5 |
