Номер по Госреестру СИ: 51747-12
51747-12 Измерители магнитной восприимчивости гирь
(YSZ0)
Назначение средства измерений:
Измерители магнитной восприимчивости гирь YSZ0 предназначены для определения магнитной восприимчивости и остаточной намагниченности гирь по ГОСТ OIML R111-2009.
Внешний вид.
Измерители магнитной восприимчивости гирь
Рисунок № 1
Внешний вид.
Измерители магнитной восприимчивости гирь
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.11.2022
Номер записи - 141417
ID в реестре СИ - 363817
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Sartorius Weighing Technology GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1432 от 2015.11.20 Об утверждении эталонов единиц величин
№2417 от 2017.11.14 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 48748 "Измерители магнитной восприимчивости гирь YSZ0"
№432 от 2018.03.07 О переоформлении свидетельства об утверждении типа средства измерений № 48748 "Измерители магнитной восприимчивости гирь YSZ0"
№2169 от 2018.10.16 О внесении изменений в описание типа на гири ГО-П классов точности Е2, F1, F2, М1
№365 от 2019.02.26 О внесении изменений в описание типа на гири ГО-П классов точности Е2, F1, F2, M1
№2352 от 2019.10.04 О переоформлении свидетельства об утверждении типа средства измерений № 67510 "Гири ГО-П классов точности Е2, F1, F2, М1" и внесении изменений в описание типа
№1131 от 2020.06.29 ПРИКАЗ. О внесении изменений в описание типа СИ Гирь классов точности F1, F2, M1, M2
№1740 от 2023.08.25 Об установлении новой методики поверки МП 2301-0210-2023 для грузов разборных эталонных III разряда массой 500 кг РЭ-III-500 (№ 17699-98) взамен МП 2301-0207-2022
№2810 от 2023.12.27 О закреплении межгосударственных стандартов за ТК 323
Наличие аналогов СИ: Измерители магнитной восприимчивости гирь (YSZ0)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sartorius Weighing Technology GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23600-08 27.11.2023 |
Влагомеры термогравиметрические инфракрасные, MA Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33833-07 04.07.2022 |
Влагомеры термогравиметрические инфракрасные, MA-35 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
35148-12 28.09.2017 |
Влагомеры термогравиметрические инфракрасные, MA-150 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
37599-08 30.05.2018 |
Компараторы массы, CCT Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38958-08 05.02.2019 |
Весы-компараторы, CCP Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
49613-12 03.04.2022 |
Весы лабораторные электронные, CUBIS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49652-12 |
Весы электронные, GBB 14202S-0CE Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50088-12 01.06.2017 |
Весы неавтоматического действия, ED Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51255-12 21.09.2017 |
Весы электронные, PMA 7501 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51747-12 14.11.2022 |
Измерители магнитной восприимчивости гирь, YSZ0 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52029-12 11.12.2017 |
Весы неавтоматического действия, CAW, CAH Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53144-13 |
Весы электронные, GBB 14202S-0CE Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53257-13 22.04.2018 |
Весы электронные, IF Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54391-13 28.06.2018 |
Весы неавтоматического действия, CPA Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54399-13 28.06.2018 |
Весы неавтоматического действия, IS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54411-13 28.06.2018 |
Весы неавтоматического действия, CUBIS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57187-14 21.04.2019 |
Весы неавтоматического действия, ACCULAB ALC Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57188-14 21.04.2019 |
Весы неавтоматического действия, ACCULAB ATL Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57921-14 21.07.2019 |
Весы специальные, Scale Unit ХХ82-0002 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Кто поверяет Измерители магнитной восприимчивости гирь (YSZ0)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители магнитной восприимчивости гирь (YSZ0)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
8990 | 8990 |
Программное обеспечение
В ИМВ используется встроенное программное обеспечение (далее по тексту - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Идентификационное наименование и номер версии ПО высвечивается при включении ИМВ и нажатии кнопки «Печать».
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик. Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО rEL |
|
Номер версии (идентификационный номер ПО) |
13-4Х |
|
Примечание: 1. Х может меняться от 6 до 9 в зависимости от года выпуска ИМВ. 2. Данные не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на табличку, закрепленную на корпусе ИМВ, фотохимическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям магнитной восприимчивости гирь YSZ0
ГОСТ OIML R 111-1-2009 Гири классов точности Е1, Е2 F1, F2, M1, M1-2, M2, M2-3 и М3. Часть 1. Метрологические и технические требования
ГОСТ 8.231-84 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитного момента и магнитной восприимчивости
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Техническая документация изготовителя
Поверка
Поверкаосуществляется по по документу МП №2301-0124-2012 «Измерители магнитной
восприимчивости гирь YSZ0. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25.06.2012 г.
Основные средства поверки:
-
- эталонная мера магнитной индукции 2-го разряда по ГОСТ 8.231-84 типа КПВК с
номинальным значением магнитного момента 0,1 А-м2 и доверительной относительной погрешностью не более 1% при доверительной вероятности 0,95;
-
- микровеберметр Ф191 с диапазоном измерений от 10-3 до 20 А-м2 и
относительной неисключенной систематической погрешностью не более ±1 %;
-
- набор эталонных гирь 1-го разряда массой от 1 г до 1 кг по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус ИМВ.
Изготовитель
Фирма «Sartorius Weighing Technology GmbH», Германия
Адрес: 37070, Gottingen, Deutschland, Weender Landstrasse 94-108
Лист № 5 Всего листов 5
Заявитель
ООО «Сарториус РУС»
ИНН 7813160042 Юридический адрес: 199178, Санкт-Петербург, 5-я линия В.О., д. 70, лит. А, пом. 102-109, 121-126/11Н,
Тел. (факс): +7 (812) 327-53-27, +7 (812) 327-53-23
Web-сайт: www.sartorius.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114
Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия измерителя магнитной восприимчивости гирь YSZ0 (далее по тексту - ИМВ) основан на сравнении с помощью компаратора массы сил магнитного взаимодействия между испытуемой гирей и магнитным диполем испытательного магнита (далее по тексту -магнитом) при двух взаимно противоположных ориентациях его полюсов. При этом точка
приложения силы к компаратору, центры тяжести магнита и исследуемой гири находятся на одной вертикальной оси, на фиксированных расстояниях друг от друга. Значения магнитной восприимчивости пропорционально полу сумме, а остаточной намагниченности - полу разности показаний компаратора, соответствующим двум противоположным ориентациям испытательного магнита. Юстировка компаратора массы осуществляется с помощью гири массой 10 г класса точности Е2 по ГОСТ OIML R 111-2009.
Конструктивно ИМВ состоит из компаратора массы, устройства выбора высоты грузоприемной платформы, держателя испытательного магнита и немагнитного кожуха. Компаратор установлен на массивном основании и закрыт кожухом, защищающим его от воздействия воздушных потоков и изменений температуры. На верхней крышке кожуха установлена грузоприёмная платформа, на которую помещают исследуемые гири или образцы материалов. Для выбора и фиксации положения магнита сбоку ИМВ установлена регулировочная ручка. Она активирует поворотный механизм магнита, исключая необходимость вскрытия измерительной камеры. Два пространственных положения полюсов магнита индицируется цветными отметками на регулировочной ручке.
ИМВ подключается к электросети через блок питания.
ИМВ имеет последовательный интерфейс RS-232С/V24 для подключения к персональному компьютеру и принтеру.
ИМВ выпускаются в двух модификациях: YSZ01C с дискретностью отсчета массы 10 мкг и YSZ02C с дискретностью отсчета массы 1 мкг.
ИМВ имеет следующие функции:
-
- дистанционное управление магнитом;
-
- установка пяти значений расстояния между магнитом и исследуемым образцом;
-
- защита настроек и регулировок компаратора с помощью системы паролей при входе в меню пользователя.
Внешний вид ИМВ показан на рис.1.

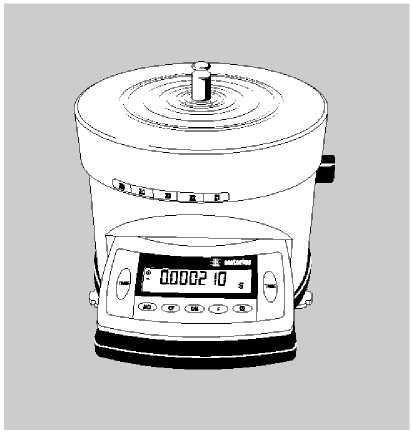

Рисунок 1 - Внешний вид измерителя магнитной восприимчивости (ИМВ) YSZ0
Место нанесения знака поверки

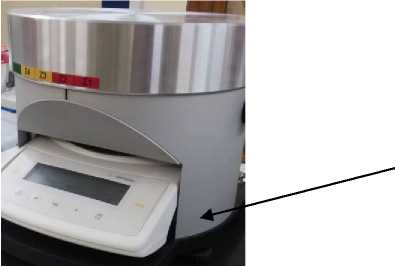

Рисунок 2 - Обозначение места нанесения знака поверки.
Пломбирование измерителей магнитной восприимчивости гирь YSZ0 не предусмотрено.
Таблица 4 - .
|
Наименование |
Обозначение |
Кол-во |
|
Компаратор массы с дискретностью 1 мкг или 10 мкг |
- |
1 шт. |
|
Устройство поворота магнита с испытательным магнитом |
- |
1 шт. |
|
Ветрозащитное кольцо |
1 шт. | |
|
Электронный блок |
1 шт. | |
|
Кожух с грузоприемной платформой | ||
|
Кабель интерфейсный |
1 шт. | |
|
Базовый блок |
1 шт. | |
|
Грузоприёмная платформа |
1 шт. | |
|
АС-адаптер |
- |
1 шт. |
|
Руководство по эксплуатации (РЭ) |
- |
1 экз. |
|
Сертификат калибровки |
1 экз. | |
|
Методика поверки |
2301-0124-2012 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Максимальное значение массы испытуемой гири (образца материала), кг |
50 |
|
Диапазон измерений остаточной намагниченности, мкТл |
от 1 до 3000 |
|
Диапазон измерений магнитной восприимчивости |
от 0,01 до 10 |
|
Пределы допускаемой относительной погрешности при измерениях остаточной намагниченности и магнитной восприимчивости, % |
±15 |
|
Номинальное значение магнитного момента испытательного магнита, А^м2 |
0,1 |
|
Пределы допускаемого относительного отклонения от номинального значения магнитного момента испытательного магнита, % |
±20 |
|
Форма магнита / отношение высоты к диаметру |
цилиндрическая /0,87 |
|
Количество фиксированных уровней высоты грузоприемной платформы, Z1, Z2, Z3, Z4, Z5 |
5 |
|
Дискретность отсчета компаратора массы, мкг, | |
|
- для модели YSZ01C |
10 |
|
- для модели YSZ02C |
1 |
|
СКО показаний компаратора массы, мкг, не более | |
|
- для модели YSZ01C |
50 |
|
- для модели YSZ02C |
5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Время прогрева, ч, не менее |
2 |
|
Габаритные размеры, мм: длина, ширина, высота |
338, 286, 249 |
|
Масса, кг, не более: |
18 |
|
Параметры электрического питания для блока питания: - напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Г ц |
50/60 |
|
Потребляемая мощность, В-А |
35 |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от + 18 до + 25 |
|
- относительная влажность воздуха, % |
от 35 до 80 |
|
Средний срок службы, лет Средняя наработка до отказа при средней загрузке средства измерений 8 |
8 |
|
часов в сутки, ч |
2500 |
