Принцип действия системы газоаналитической POLYTRON-REGARD (далее - система) определяется входящими в ее состав датчиками газа (газоизмерительными головками), далее -датчиками.

В состав газоаналитической системы POLYTRON-REGARD входят центральный (контроллерный) блок, предназначенный для сбора измерительной информации, управления, сигнализации при превышении содержания определяемого компонента установленных пороговых значений, а также информации о неисправностях, сенсорные панели визуализации и управления (опция), программное обеспечение для организации рабочего места оператора, а также датчики с опциональными комплектами для монтажа, встраивания и отбора проб.

В системах используются следующие датчики:

• - электрохимические датчики Polytron 2 XP TOX, Polytron 7000 со сменными сенсорами для контроля содержания газов, приведенные в таблице 2;

• - электрохимические датчики Polytron 3000 с сенсорами для контроля содержания газов, приведенные в таблице 3;

• - оптические датчики Drager модели PIR 7200 для контроля содержания СО₂, приведенные в таблице 4;

• - оптические датчики:

Polytron IR (2 IR), исполнений 334 и 340,

PIR 3000 (исполнений ITR 00xx или IDS00x1),

Drager Sensor IR (исполнений ISH00xx или IDS00x2),

PIR 7000 (исполнений 334 и 340), приведенные в таблице 5;

• - термокаталитические датчики:

Polytron 2 ХР Ех,

Polytron SE Ex.. .DD с сенсорами PR, HT, LC;

Polytron FX, Polytron FX LC ¹;

PEX 3000 XTR 0000, XTR 0001 с сенсором PR M DD;

PEX 3000 XTR 0090, XTR 0091 в комбинации с Polytron SE Ex DD (PR M1/2/3/ NPT1, HT M)

PEX 3000 XTR 0010, XTR 0011 c сенсором Ex LC M;

PEX 3000 XTR 0090, XTR 0091 с Polytron SE.Ex DD (LC M1/M2/M3/NPT1), приведенные в таблице 6;

• - электрохимические датчики токсичных газов и кислорода Drager Polytron 5100, приведенные в таблице 7;

• - электрохимические датчики токсичных газов и кислорода Drager Polytron 8000 ETR, Drager Polytron 8100 ETR, приведенные в таблице 8.

Принцип действия датчиков, входящих в систему, основан на применении:

- химически активных измерительных элементов (электрохимических сенсоров) для кислорода и вредных компонентов;

- оптического инфракрасного измерительного преобразователя для контроля содержания диоксида углерода и горючих газов и паров;

- термохимических элементов (пеллисторов), принцип действия который основан на изменении температуры каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров.

Датчики являются стационарными приборами непрерывного действия, выполнены в прочном, коррозионно устойчивом, искробезопасном или взрывонепроницаемом корпусе, обладают высокой виброустойчивостью и ударостойкостью.

Датчики Polytron 3000/7000, Polytron 2 XP TOX, Polytron 2 ХР Ех, Drager Polytron 5100, Drager Polytron 8000 ETR, Drager Polytron 8100 ETR имеют цифровую индикацию на жидкокристаллическом дисплее для непрерывной индикации содержания компонента непосредственно на месте измерения.

Датчики Polytron 2 XP TOX, Polytron 7000, Drager Polytron 5100, Drager Polytron 8000 ETR, Drager Polytron 8100 ETR имеют сменные электрохимические сенсоры (на любой из указанных соответственно в таблицах 2, 3, 7, 8 компонентов) со встроенной памятью данных. После установки сенсора электронная часть измерительной головки автоматически настраивается на рабочие параметры сенсора.

Датчики Polytron FX, Polytron FX LC конструктивно выполнены в одноблочном алюминиевом корпусе с порошковым покрытием, имеют трехразрядный цифровой жидкокристаллический дисплей. Лицевая панель датчика закрывается завинчивающейся металлической крышкой со стеклянным окном. Доступ к меню настройки и обслуживания датчика осуществляется бесконтактно через крышку прибора с помощью магнитного инструмента.

Датчики Polytron SE Ex PR M...DD, Polytron SE Ex LC M...DD, Polytron SE Ex HT M DD, для контроля горючих газов не имеют цифровой индикации, измерительная информация поступает на центральный блок. Корпус датчика имеет взрывозащищенное исполнение.

Для обеспечения возможности использования датчиков Polytron SE Ex PR M.DD, Polytron SE Ex LC M.DD, Polytron SE Ex HT M DD в комплекте с контроллером Drager Regard 7000 в состав измерительного канала системы включается модуль преобразователя PEX 1000, предназначенный для преобразования выходного сигнала (мост Уитстона, сигнал по напряжению) датчиков в унифицированных аналоговый сигнал от 4 до 20 мА.

Датчик PEX 3000 для контроля горючих газов имеет несколько исполнений: XTR 0000, XTR 0001, XTR 0010, XTR 0011, XTR 0090, XTR 0091 (в т.ч. выносную версию), которые отличаются условиями эксплуатации, конструктивными особенностями и использованием сенсоров на различные концентрации.

Датчик PEX 3000 не имеет внешней индикации. Внутренний цифровой индикатор и кнопки управления расположенны под крышкой корпуса датчика и используются для настройки и обслуживания датчика, в том числе, и во взрывоопасных зонах.

Датчики PIR 3000 (исполнений ITR00xx ITR 00xx или IDS00x1), Drager Sensor IR (исполнений ISH00xx или IDS00x2), PIR 7000 (исполнений 334 и 340) для контроля горючих газов и PIR 7200 для контроля содержания СО2 не имеют цифровой индикации, измерительная информация поступает на центральный блок. Корпус датчика имеет взрывозащищенное исполнение. Доступ к меню настройки и обслуживания датчика осуществляется с помощью магнитного инструмента. В безопасной зоне настройку датчиков PIR 7000/ 7200 можно также осуществлять с помощью подключения ручного управляющего модуля или через модем, подключенный к компьютору, используя программное обеспечение CC Vision GDS или PolySosf.

Датчики PEX 3000, Polytron FX (FX LC) и PIR 3000 обеспечивают передачу измерительной информации посредством унифицированного аналогового выходного токового сигнала от 4 до 20 мА.

В зависимости от числа измерительных каналов, типа используемых контроллеров и датчиков, а также конструктивного исполнения, приведенные в руководстве по эксплуатации, система имеет следующие модификации:

• 1) Polytron - многоканальная система (2, 5 или 12 каналов), состоящая из центрального блока с набором различных измерительных карт, карты квитирования и датчиков любого принципа действия.

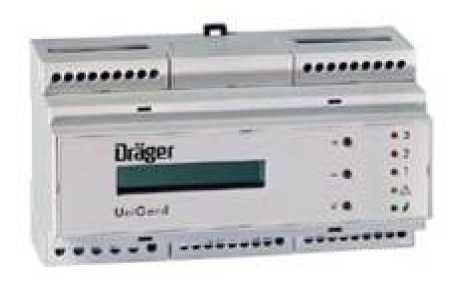

• 2) REGARD-1 и UniGARD - одноканальные системы, состоящие из центрального блока и датчика, имеющего аналоговый выход 4 - 20 мА, отличающиеся конструктивным исполнением;

• 3) REGARD-1-SE-Ex и UniGARD- SE-Ех - одноканальные системы, состоящие из центрального блока и термокаталитического датчика (кроме датчика Polytron SE Ex LC M), отличающиеся конструктивным исполнением;

• 4) QuadGard - четырехканальные системы, состоящие из центрального блока, представляющего собой корпус, содержащий плату питания и плату управления и индикации. Дополнительно могут быть установлены от 1 до 4 входных карт типа 4 - 20 мА или SE-Ex. Система включает также от 1 до 4 датчиков любого принципа действия;

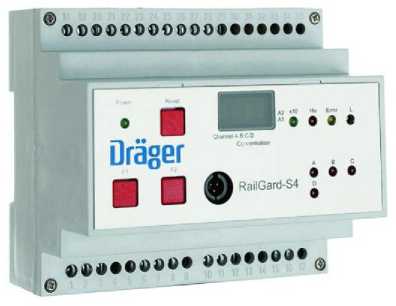

• 5) REGARD 2400 и REGARD 2410 (RailGard) - многоканальная система (число каналов: 1, 4 или 6 - RailGard, 4 - REGARD 2400 и REGARD 2410), состоящая из центрального блока и от 1 до 6 датчиков любого принципа действия. Может включать до шести реле, а также панель визуализации Drager RVP 2400 для вывода на экран значений концентраций газов с контроллера.

• 6) REGARD 3900/3910/3920 - многоканальная система, состоящая из центрального блока, в котором размещены дисплейная карта и от одного до четырех отдельных входных / выходных модулей, и от 1 до 16 датчиков от 4 до 20 мА. Входные модули включают 4 измерительных канала от 4 до 20 мА и три реле, которые совместно используются этими каналами. Выходные модули - это релейные модули. К указанной системе можно подключать панель визуализации Drager RVP 3900 для вывода на экран данных в графическом виде с контроллера.

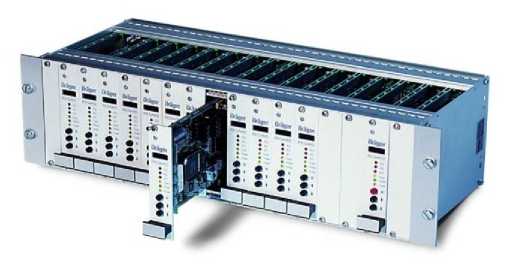

• 7) REGARD - многоканальная система (7 или 16 карт), состояшая из центрального блока в двух вариантах 19 дюймов или 19 дюймов) с набором различных канальных карт и датчиков любого принципа действия; системы Regard могут объединяться в общую систему с числом каналов до 99.

Центральный блок (стойка) системы REGARD может комплектоваться различными картами: одноканальными от 4 до 20 мА и SE EX, одноканальными оптическими от 4 до 20 мА, 8-канальными дисплейными (в комплекте с 8-канальным модулем в качестве внешнего устройства), релейно-дисплейными (в комплекте с релейным модулем АС в качестве внешнего устройства), интерфейсной картой, HART- картой, Мастер - картой, MODBUS - картой, назначение которых приведено в руководствах по эксплуатации.

Панель визуализации Drager RVP 5000 предназначена для отображения информации о состоянии системы REGARD в виде таблицы, отдельной гистограммы или информацией по каждому датчику.

Дополнительно системе REGARD можно подключать различные интерфейсные модули: REGARD PROFIBUS-DP gateway, REGARD PROFINET gateway, REGARD INTERBUS gateway, Ethernet к Modbus gateway. C помощью соответствующего протокола модули передают данные о состоянии системы REGARD в систему автоматизации.

Питание системы REGARD осуществляется от сети переменного тока напряжением (220⁺²²-33) или от источника постоянного тока 24 В. При аварийных ситуациях предусмотрено питание от источников напряжением 24 В.

• 8) REGARD 7000 - многоканальная система, состоящая из блоков управления модульной структуры и датчиков любого принципа действия, число каналов до 1536.

Система REGARD 7000 может состоять из одного центрального блока управления и до 6 периферийных блоков управления. Блок управления REGARD 7000 состоит из одной или более док-станций, каждая из которых имеет 4 или 8 портов (слотов). Система в целом может включать в себя до 24 док-станций и контролировать до 1536 каналов.

В порты (слоты) док-станции вставляются подключаемые модули (тип и количество модулей определяется при заказе), основные модули перечислены ниже:

- модуль аналоговых входов от 4 до 20 мА (опционально - с поддержкой протокола HART);

- модуль релейных выходов;

- модуль дискретных входов;

- модуль «моста» для соединения с другими контроллерами Regard (интерфейс RS485);

- модули шлюзов;

- модуль-заглушка (slotcover) для свободных (не занятых другими модулями) портов док-станции.

Для подключения кабельных линий используются клеммные блоки нескольких типов, подключаемые к док-станции.

Для отображения результатов измерений и конфигурирования системы REGARD 7000 к ней может быть подключена панель Regard 7000 Dashboard с сенсорным дисплеем.

Также конфигурирование системы Regard 7000 возможно с персонального компьютера с помощью специального конфигурационного программного обеспечения.

Отображение результатов измерений и состояния системы Regard 7000 также возможно на персональном компьютере с автономным программным обеспечением ViewPro 7000, входящем в состав автоматизированного рабочего места оператора.

Связь между док-станциями в составе системы и панелью Dashboard осуществляется по локальной сети Ethernet.

Блоки управления системы Regard 7000 размещаются в шкафу.

Питание REGARD 7000 осуществляется постоянным током с номинальным напряжением 24 В.

Любой датчик при помощи кабеля подключается к одному из контроллеров (в зависимости от модификации системы), от которого получает электропитание. Датчики также могут получать электропитание от отдельного источника питания 24 В, при этом передавая измерительную информацию на контроллер.

В зависимости от конструктивного исполнения центральный блок системы может крепиться на стене, размещаться в настенном шкафу или в шкафу управления.

Общий вид контроллеров и датчиков, входящих в состав системы, представлен на рисунках 1, 2. В зависимости от комплектации внешний вид системы может изменяться.

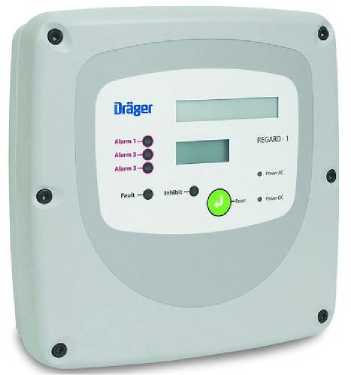

REGARD-1, REGARD-1-SE-Ex

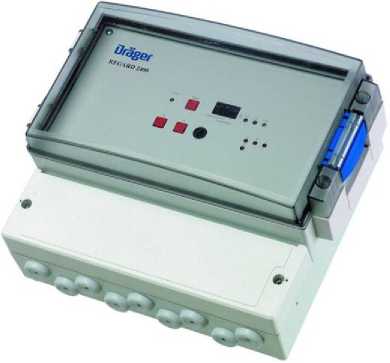

REGARD 2400

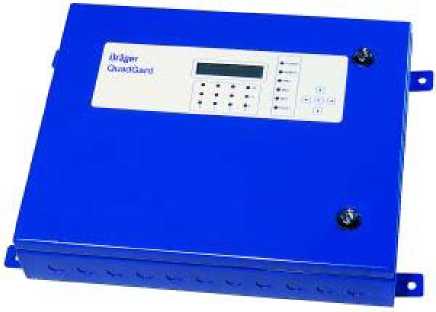

QuadGard

REGARD 3900/3910/3920

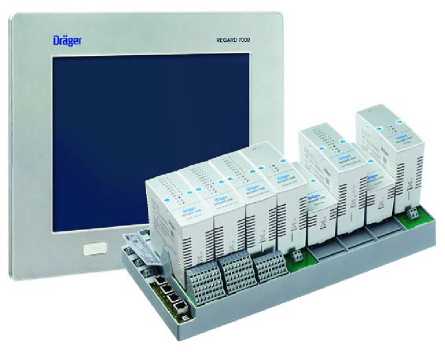

REGARD 7000 (на примере одной док-станции с произвольным набором модулей и Dashboard)

Рисунок 1 - Общий вид контроллеров (блоков управления) систем POLYTRON-REGARD

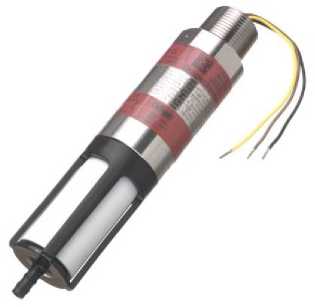

Polytron IR исполнение 334/340

PIR 3000 исполнение IDS00x1/ITR00xx

'poty’^ron 2 xp"

<tt г uoJiAl^od

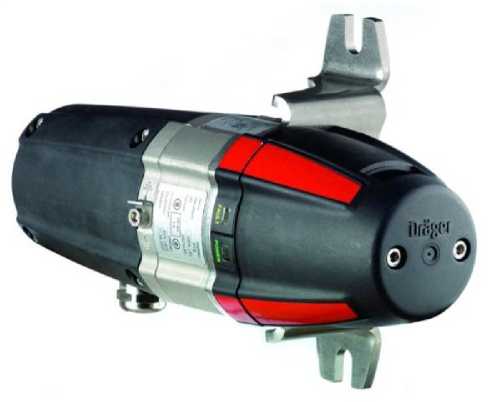

PIR 7000 исполнение 334/340

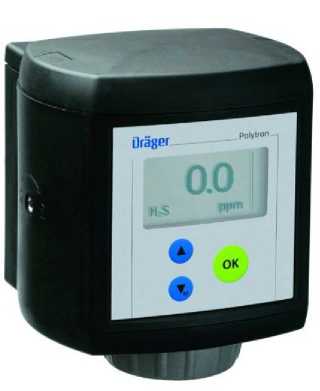

Polytron 7000

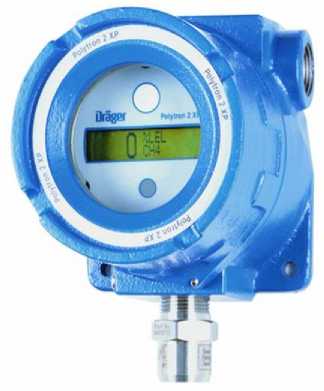

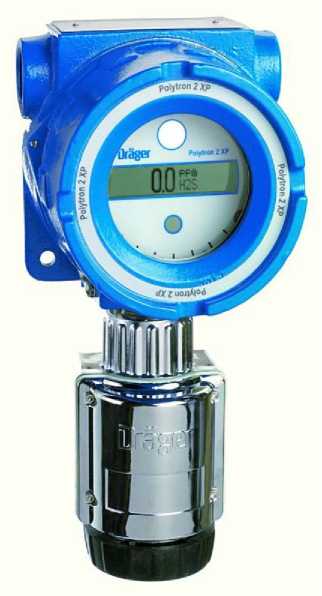

Polytron 2XP Tox

Polytron 2XP Ex

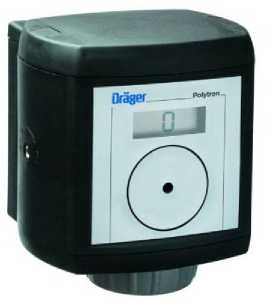

Polytron 3000

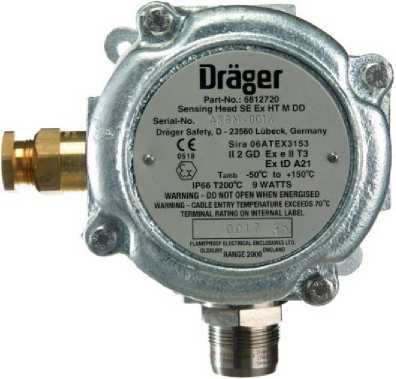

Polytron SE Ex HT

PIR 7200

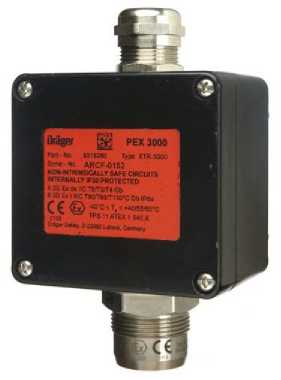

PEX 3000

Polytron SE Ex

Drager Sensor IR исполнение ISH00xx/IDS00x2

/

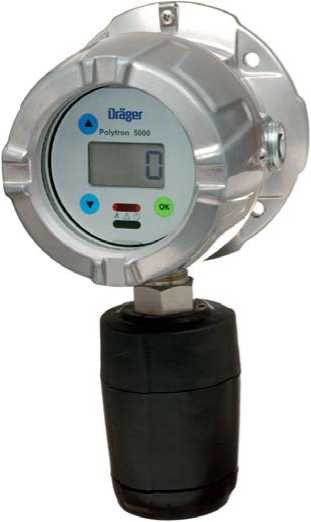

Drager Polytron 5100

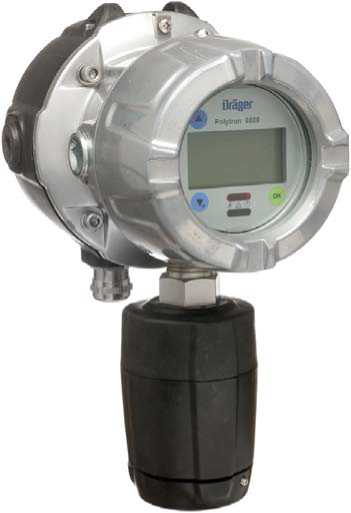

Drager Polytron 8000 ETR,

Drager Polytron 8100 ETR

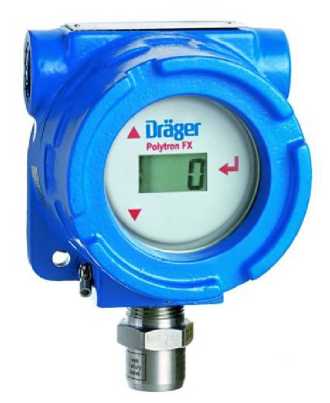

Polytron FX, Polytron FX LC ¹⁾

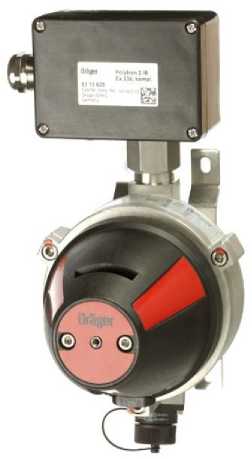

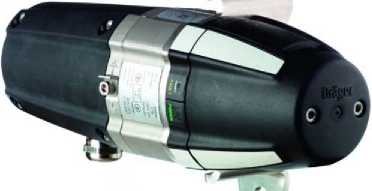

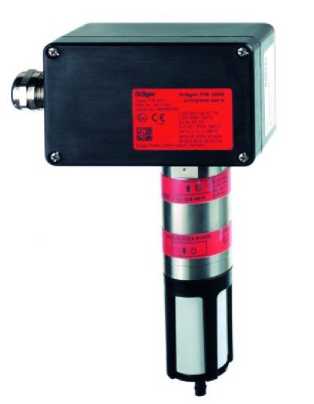

Рисунок 2 - Общий вид датчиков системы POLYTRON-REGARD

¹⁾ Только для систем газоаналитических POLYTRON-REGARD, введенных в эксплуатацию в срок до 06.02.2014.

¹⁾ Измерительные каналы с датчиками Polytron FX, Polytron FX LC только для систем газоаналитических POLYTRON-REGARD, введенных в эксплуатацию в срок до 06.02.2014.
