Принцип действия газоанализаторов Drager X-am 5100 (далее — газоанализаторы) -электрохимический и заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.

Газоанализаторы являются автоматическими портативными приборами непрерывного действия, обеспечивающими контроль содержания в воздухе компонентов, технические и метрологические характеристики которых приведены в таблице 2.

Газоанализаторы состоят из корпуса, в котором может быть установлен один сменный сенсор, микропроцессор и блок питания.

Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее. Дисплей прибора на жидких кристаллах одновременно индицирует формулу определяемого компонента и его содержание в анализируемой газовой пробе.

На лицевой панели газоанализатора расположен матричный дисплей, две кнопки управления: для включения и выключения прибора, для выбора нужного меню и контроля пароля.

Приборы снабжены устройствами сигнализации двух регулируемых порогов срабатывания с выдачей светового, звукового и вибросигналов, а также ИК интерфейсом для обеспечения соединения с персональным компьютером.

Способ подачи анализируемого газа - диффузионный.

Газоанализатор может поставляться с блоком памяти для вывода данных на компьютер с использованием разработанными фирмой специальными программами GasVision и СС-Vision.

Маркировка взрывозащиты: PO Ex ia I X/0 Ex ia II C T4(T3) X

Внешний вид газоанализатора представлен на рисунке 1.

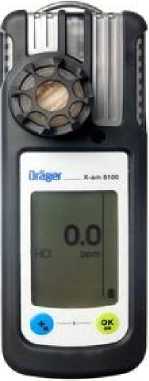

Рисунок 1 - Внешний вид газоанализаторов Drager X-am 5100

• 1 Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов Drager X-am 5100 приведены в таблице 2.

Таблица 2.

Лист № 3 Всего листов 6 Продолжение таблицы 2.

2 Номинальная цена единицы наименьшего разряда дисплея, млн^-1 (ppm):

• 4 Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности: 0,5.

• 5 Предел допускаемого изменения выходного сигнала (показаний) при непрерывной

работе, в долях от предела допускаемой основной погрешности: за 1 месяц             0,8.

• 6 Пределы допускаемой дополнительной погрешности от влияния изменения температуры и влажности окружающей среды и атмосферного давления приведены в таблице 3.

Таблица 3.

• 7 Пределы допускаемой дополнительной погрешности от изменения скорости потока анализируемой пробы в пределах от 0 до 6 м/с, в долях от пределов допускаемой основной погрешности: ± 0,6.

• 8 Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (для электрохимических сенсоров), перечень

Лист № 4 Всего листов 6 которых указан в Руководстве по эксплуатации на сенсоры, и содержание которых не более санитарных норм по ГОСТ 12.1.005, в долях от пределов допускаемой основной погрешности: 1,5.

• 9 Время работы газоанализаторов без подзарядки аккумуляторного блока питания (NiMH) или с блоком питания на щелочных батареях (с напряжением 6 В), не менее 12 ч (при нормальных условиях).

• 10 Габаритные размеры, мм, не более: длина - 130, ширина - 48, высота - 44.

• 11 Масса газоанализатора, не более, кг: 0,25.

• 12 Срок службы газоанализаторов (исключая сенсоры): не менее 8 лет. Срок службы сенсоров от 12 до 36 месяцев.

• 13 Средняя наработка на отказ, не менее: 6000 ч (при доверительной вероятности Р=0,95).

• 14 Количество циклов при работе с одним аккумулятором, не менее: 400.

• 15 Условия эксплуатации:

для сенсора XS ЕС HF/HCl 68 09 140

• •   температура окружающей среды: от минус 20 ^оС до 40 ^оС;

• •    атмосферное давление от 700 до 1300 гПа;

• •    относительная влажность от 30 до 90 %; для сенсора XS ЕС/Hydrazin 68 09 190:

• •   температура окружающей среды: от минус 20 ^оС до 50 ^оС;

• •    атмосферное давление от 700 до 1300 гПа;

• •    относительная влажность от 15 до 95 %; температура окружающей среды для газоанализаторов с аккумуляторным блоком питания NiMH (GP 180AAHC²) и с блоком питания на щелочных батареях (Panasonic LR6 Powerline): от минус 20 ^оС до 40 ^оС;

• •   температура окружающей среды для газоанализаторов с аккумуляторным блоком питания NiMH (Varta 4006², Varta 4106²): от минус 20 ^оС до 40 ^оС;

• •   температура окружающей среды для газоанализаторов с аккумуляторным блоком питания NiMH (HBT 0000, HBT 0100) и с блоком питания на щелочных батареях (Duracell Procell MN 1500²): от минус 20 ^оС до 50⁰ C;

• •   содержание неизмеряемых компонентов не должно превышать санитарные нормы согласно ГОСТ 12.1.005.

• 16 Количество регулируемых порогов срабатывания сигнализации: 2.
