Исполнение индикаторной трубки, код

Определяемый компонент (ПДК, млн^-1) ¹⁾

Диапазон показаний объемной доли,

-1

млн

Диапазон измерений объемной доли, млн^-1

Число ходов аспира-

8)

тора

Пределы допускаемой основной относительной погрешности, %

Назначение

6)

Alcohol 25/a 8101631 Ethanol

Этанол (521)

от 25 до 2000

от 500 до 2000

10

±25

К

Ammonia

0.25/a 8101711

Аммиак (28)

от 0,25 до 3

от 1 до 3

10

±25

В

Ammonia 2/a

6733231

- « -

от 2 до 30

от 5 до 30

5

±25

К

Ammonia 5/a

CH20501

- « -

от 5 до 70

от 10 до 70

10

±25

К

Ammonia 5/b

8101941

- « -

от 5 до 100

от 10 до 100

1

±25

К

Acetaldehyde 100/a 6726665

Ацетальдегид (2)

от 100 до 1000

от 400 до 1000

20

±25

А

Arsine 0.05/a

CH25001

Арсин (0,03)

от 0,05 до 3

от 0,5 до 3

20

±30

А

Benzene 0.5/a

6728561

Бензол (5,0/1,5)

от 0,5 до 10

от 1,5 до 10 ³⁾

от 2 до

40 ³⁾

±25

К

Benzene 0.5/с

8101841

- « -

от 0,5 до 10

от 1,5 до 10

20

±25

К

Исполнение индикаторной трубки, код

Определяемый компонент (ПДК, млн^-1) ¹⁾

Диапазон показаний объемной доли, -1 млн

Диапазон измерений объемной доли, млн^-1

Число ходов аспира-_тора⁸⁾

Пределы допускаемой основной относительной погрешности, %

Назначение

6)

Benzene 2/a

8101231

- « -

от 2 до 60

от 20 до 60

20

±25

А

Benzene 5/a

6718801

- « -

от 5 до 40

от 10 до 40 ³⁾

от 2 до

15 ³⁾

±30

А

Benzene 5/b

6728071

- « -

от 5 до 50

от 10 до 50

20

±25

А

Benzene 15/a

8101741

- « -

от 15 до 420

от 30 до 420 ³⁾

от 2 до

20 ³⁾

±25

А

Chlorine 0.2/a

CH24301

Хлор (0,35)

от 0,2 до 3

от 0,3 до 3

10

±25

К

Chlorine 0.3/b

6728411

- « -

от 0,3 до 5

от 0,5 до 3

20

±25

А

Chlorine 50/a

CH20701

- « -

от 50 до 500

от 100 до 500

1

±25

А

Chlorobenzene ^{5/a (5)} ₉₎ 6728761⁹⁾

Хлорбензол (15/7,5)

от 5 до 200

от 20 до 200

10

±25

А

Diethyl Ether 100/a 6730501

Диэтиловый

эфир (98)

от 100 до 4000

от 400 до 4000

10

±30

А

Dimethyl

Sulphide 1/a₉₎(5) 6728451⁹⁾

Диметил-сульфид (19)

от 1 до 15

от 5 до 15

20

±25

В

Acetic Acid 5/a

6722101

Уксусная кислота (1,3)

от 5 до 80

от 10 до 80

3

±25

А

Epichlorohydrin 5/с 6728111⁴⁾

Эпихлоргидрин (0,2)

от 5 до 80

от 10 до 80

20

±25

А

Ethyl Acetate 200/a

CH20201

Этилацетат (41)

от 200 до 3000

от 200 до 3000

20

±30

А

Ethyl Benzene 30/a 6728381

Этилбензол (11,4)

от 30 до 400

от 50 до 400

6

±25

А

Ethylene 50/a

6728051

Этилен (86,2)

от 50 до 2500

от 500 до 2500

3

±25

А

Ethylene

^{Glycol 10} ₉⁽₎⁵⁾

8101351⁹⁾

Этиленгликоль

(1,9)

от 10 до 180

от 50 до 180

10

±30

А

Ethylene Oxide 1/a (5) 67 28961

Этиленоксид (0,5)

от 1 до 15

от 2 до 15

20

±25

А

Ethylene Oxide 25/a

67 28241

Этиленоксид (0,5)

от 25 до 500

от 50 до 500

30

±30

А

Исполнение индикаторной трубки, код

Определяемый компонент (ПДК, млн^-1) ¹⁾

Диапазон показаний объемной доли, -1 млн

Диапазон измерений объемной доли, млн^-1

Число ходов аспира-_тора⁸⁾

Пределы допускаемой основной относительной погрешности, %

Назначение

6)

Formaldehyde 0.2/a

67 33081 в комплекте с активирующей трубкой 08 01 141

Формальдегид (0,4)

от 0,5 до 5 от 0,2 до 2,5

от 2 до 5 от 0,5 до 2,5

10

20

±30

±30

А

Hexane 100/a

67 28391

Гексан (81)

от 100 до 3000

от 300 до 3000

6

±25

А

Carbon

Monoxide 2/a

6733051

Оксид углерода

(17,2)

от 2 до 60 от 25 до 300

от 10 до 60

от 50 до 300

10

2

±25

К

Carbon

Monoxide 5/c

CH 25601

- « -

от 5 до 150 от 100 до 700

от 30 до 150

от 200 до 700

10

2

±25

А

Carbon

Monoxide 8/a

CH 19701

- « -

от 8 до 150

от 20 до 150

10

±25

А

Carbon

Monoxide 10/b

CH 20601

- « -

от 10 до 300 от 100 до 3000

от 50 до 300 от 500 до 3000

10

1

±25

А

Mercaptan⁵⁾

0.1/a

81 03281

Меркаптаны:

Метилмеркаптан (0,41) Этилмеркаптан (0,39)

от 0,25 до 2,5

3 до 15

от 0,5 до 2,5

от 6 до 15

10

2

±25

А

Mercaptan

0.5/a

67 28981

- « -

от 0,5 до 5

от 1 до 5

20

±25

А

Mercaptan 20/a

81 01871

- « -

20 до 100

от 20 до 100

10

±25

А

Methyl

Bromide 0.5/a

81 01671

Метилбромид

(0,25)

от 0,5 до 5

от 5 до 30

от 2 до 5 от 10 до 30

5

2

±25

А

Methyl

Bromide 3/a (5)

67 28211

- « -

от 3 до 35 от 10 до 100

от 5 до 35 от 20 до 100

5

2

±25

А

Methyl

Bromide 5/b

CH 27301

- « -

от 5 до 50

от 10 до 50

5

±25

А

Nitrous Fumes

0.5/a

CH 29401

Сумма оксидов

Азота NO, NO2²⁾

(2,5)

от 0,5 до 10

от 1 до 10

5

±25

К

Исполнение индикаторной трубки, код

Определяемый компонент (ПДК, млн^-1) ¹⁾

Диапазон показаний объемной доли, -1 млн

Диапазон измерений объемной доли, млн^-1

Число ходов аспира-_тора⁸⁾

Пределы допускаемой основной относительной погрешности, %

Назначение

6)

Nitrous Fumes

от 2 до 50

от 5 до 50

10

2/a

- « -

±25

А

CH 31001

от 5 до 100

от 10 до 100

5

Nitrous Fumes

20/a

- « -

от 20 до 500

от 100 до 500

2

±25

А

67 24001

Nitrous Fumes

от 50 до 1000

от 200 до 1000

2

50/a

- « -

±25

А

81 01921

от 200 до 2000

от 800 до 2000

1

Nitrous Fumes

от 100 до 1000 от 500 до 5000

от 200 до 1000

5

1

100/c

- « -

от 1000 до

±25

А

CH 27701

5000

Ozone 0 05/b

Озон (0,05)

А

6733181

от 0,05 до 0,7

от 0,1 до 0,7

10

±25

Perchloroethy -lene 0.1/a 81 01551⁴⁾

Перхлорэтилен (тертрахлор-этилен) (1,50)

от 0,1 до 1

от 0,5 до 4

от 0,3 до 1

от 1 до 4

9

3

±25

К

Perchloroethyle ne 2/a 81 01501

- « -

от 2 до 40

от 10 до 40

5

±25

А

от 20 до 300

от 100 до 300

1

Perchloroethy -

lene 10/b CH 30701

- « -

от 10 до 500

от 25 до 500

3

±25

А

Phosgene

0.02/a

Фосген (0,1)

от 0,02 до 0,6

от 0,1 до 15

40

±25

К

81 01521

от 0,02 до 1

от 0,1 до 1

20

Phosgene

0.05/a

- « -

от 0,04 до 1,5

от 0,1 до 1,5 ³⁾

от 1 до

33³⁾

±25

К

CH 19401

Phosgene

0.25/c

CH 28301

- « -

от 0,25 до 5

от 1 до 5

5

±25

А

Phosphine

0.01/a

81 01611

Фосфин (0,07)

от 0,01 до 0,3 от 0,1 до 1,0

от 0,05 до 0,3

от 0,5 до 1,0

10

3

±25

К, А

Phosphine 0.1/a

- « -

от 0,1 до 4

от 0,5 до 4

10

±25

А

CH CH31 101

Nitric Acid 1/a

Азотная кислота

от 1 до 15

от 3 до 15

20

±25

А

6728311

(0,8)

от 5 до 50

от 10 до 50

10

Hydrochloric

Acid 1/a

Хлористый

от 1 до 10

от 2 до 10

10

±25

К

CH29501

водород (3,3)

Hydrochloric

Acid 50/a

Хлористый

от 50 до 500

от 100 до 500 от 1000 до

10

±25

А

6728181

водород (3,3)

от 500 до 5000

5000

1

Исполнение индикаторной трубки, код

Определяемый компонент (ПДК, млн^-1) ¹⁾

Диапазон показаний объемной доли, -1 млн

Диапазон измерений объемной доли, млн^-1

Число ходов аспира-_тора⁸⁾

Пределы допускаемой основной относительной погрешности, %

Назначение

6)

Hydrochloric Acid Nitric Acid 81 01681⁴⁾

- « -

от 1 до 10

от 3 до 10

10

±25

К

Азотная кислота

(0,8)

от 1 до 15

от 3 до 15

20

±30

А

Hydrocyanic Acid 2/a CH 25701

Синильная кислота (0,27)

от 2 до 30

от 2 до 10

5

±25

А

Sulphur

Dioxide 0.5/a 67 28491

Диоксид серы

(3,8)

от 0,5 до 5

от 1 до 25

от 1 до 5

от 2 до 25

20

10

±25

К

Sulphur

Dioxide

1/a

CH 31701

- « -

от 1 до 25

от 2,5 до 25

10

±25

К

Sulphur

Dioxide 20/a CH 24201

- « -

от 20 до 200

от 50 до 200

10

±25

А

Sulphur

Dioxide 50/b 8101531

- « -

от 50 до 500 от 400 до 8000

от 100 до 200 от 800 до 8000

10

1

±25

А

Hydrogen

Sulphide 0.5/a

6728041

Сероводород

(7,0)

от 0,5 до 15

от 2 до 15

10

±25

К

Hydrogen Sulphide 1/c 6719001

- « -

от 1 до 20 от 10 до 200

от 2 до 20 от 20 до 200

10

1

±25

К, А

Hydrogen

Sulphide 1/d 8101831

- « -

от 1 до 20 от 10 до 200

от 3 до 20 от 30 до 200

10

1

±25

К, А

Hydrogen

Sulphide 2/a

6728821

- « -

от 2 до 20 от 20 до 200

от 4 до 20

от 4 до 200

10

1

±25

К, А

Hydrogen

Sulphide 2/b

8101961

- « -

от 2 до 60

от 5 до 60

1

±25

К

Hydrogen

Sulphide 5/b

CH29801

- « -

от 5 до 60

от 5 до 60

10

±25

К

Hydrogen

Sulphide 100/a

CH29101

- « -

от 100 до 2000

от 200 до 2000

1

±25

А, Т

Nitrogen

Dioxide 0.5/c

CH30001

Диоксид азота

(1,0)

от 0,5 до 10

от 5 до 25

от 0,5 до 10

от 5 до 25

5

2

±25

К, А

Исполнение индикаторной трубки, код

Определяемый компонент (ПДК, млн^-1) ¹⁾

Диапазон показаний объемной доли, -1 млн

Диапазон измерений объемной доли, млн^-1

Число ходов аспира-

_тора⁸⁾

Пределы допускаемой основной относительной погрешности, %

Назначение

6)

Nitrogen

Dioxide

- « -

от 2 до 50

от 5 до 50

10

±25

А

2/c

от 5 до 100

от 10 до 100

5

6719101

Styrene 10/a

6723301

Стирол (6,9)

от 10 до 200

от 20 до 200 ³⁾

от 2 до

15³⁾

±25

А

Styrene 10/b

6733141

- « -

от 10 до 250

от 50 до 250

20

±25

А

Styrene 50/a

CH27601

- « -

от 50 до 400

от 100 до 400

3)

от 2 до

11³⁾

±25

А

Toluene 5/b

- « -

от 5 до 80

от 10 до 80

10

±25

К, А

8101661

от 50 до 300

от 100 до 300

2

Toluene 50/a

от 50 до 400

от 100 до 400

5

±25

А

8101701

- « -

Toluene 100/a

100 до 1800

от 400 до 1800

10

±25

А

8101731

- « -

Trichloroethyle ne 2/a

Трихлорэтилен

от 2 до 50

от 5 до 50

5

±25

А

6728541

(2)

от 20 до 250

от 10 до 250

3

Trichloroethyle

ne 50/a 8101881

- « -

от 50 до 500

от 100 до 500

5

±25

А

Triethylamine

5/a

Триэтиламин

(3,5)

от 5 до 60

от 10 до 60

5

±25

А

6718401

Vinyl Chloride

0.5/b

Винилхлорид

от 0,5 до 5

от 1 до 5

5

±25

К, А

8101721

(2/0,4)

от 5 до 30

от 10 до 30

1

Xylene 10/a

6733161

Ксилол (10)

от 10 до 400

от 50 до 400

5

±30

А

Carbon Dioxide

Диоксид

100/a

от 100 до 3000

от 200 до 3000

10

±25

В

8101811

углерода

Carbon

Сероуглерод (0,3)

от 1 до

15³⁾

Disulphide 3/a

8101891

от 3 до 95

от 9 до 95 ³⁾

±25

А

Carbon

Disulphide 5/a

- « -

от 5 до 60

от 10 до 60

11

±25

А

6728351

Carbon

Disulphide 30/a

- « -

от 0,1 до 10

от 1 до 10

6

±25

А

CH23201

Carbon

Tetrachloride

Четыреххло-

от 1 до 15

от 3 до 15

5

±25

А

1/a

ристый углерод

8101021

(20/10)

Исполнение индикаторной трубки, код

Определяемый компонент (ПДК, млн^-1) ¹⁾

Диапазон

показаний объемной доли, -1 млн

Диапазон измерений объемной доли, млн^-1

Число

ходов аспира-_тора⁸⁾

Пределы допускаемой основной относительной погрешности, %

Назначение

6)

Chloroform 2/a

⁽⁵⁾ ₉₎

6728861⁹⁾

Хлороформ (2)

от 2 до 10

от 4 до 10

10

±30

А

Cyclohexane 100/a

6725201

Циклогексан

(14,3)

от 100 до 1500

от 200 до 1500

10

±25

А

Dimethyl

Formamide 10/b

6718501

Диметил-формамид (2,2)

от 10 до 40

от 20 до 40

10

±25

А

Formic Acid 1/a

6722701

Муравьиная кислота (0,3)

от 1 до 15

от 3 до 15

20

±25

А

Hydrazine

0,01/a 8103351

Гидразин (0,08)

от 0,01 до 0,4

от 0,5 до 6

от 0,06 до 0,4

от 1,5 до 6

10

5

±25

К, А

Hydrazine

0.25/a CH31801

- « -

от 0,25 до 10

от 0,1 до 5

от 1 до 10

от 0,2 до 5

10

20

±25

К, А

Halogenated⁴⁾

100/а⁵⁾ ₉₎

8101601⁹⁾

Трихлортри-фторэтан фреон R113

(649,4)

от 200 до 2600

от 400 до 2600

3

±25

К

Трихлор-фторметан фреон R11

(175,4)

от 100 до 1400

от 200 до 1400

3

±30

А

Дифторхлор-метан фреон R22 (833,3)

от 200 до 2800

от 200 до 2800

3

±30

А

Тетрафтор - этан фреон R134a

от 1000 до 4000

от 1000 до

4000

3

±30

В

Hydrogen

Fluoride 0.5/a

8103251

Фтористый

водород (0,6)

от 0,5 до 15

от 10 до 90

от 2 до 15

от 10 до 90

20

2

±30

А

Hydrogen

Fluoride 1.5/b

CH30301

- « -

от 1,5 до 15

от 3 до 15

20

±25

А

Methylene

Chloride 100/a

6724601

Метиленхлорид

(14,2)

от 100 до 2000

от 300 до 2000

10

±25

А

Pentane

100/a

6724701

Пентан (100)

от 100 до 1500

от 100 до 1500

5

±25

К

Phenol 1/b

8101641

Фенол (0,08)

от 1 до 20

от 2,5 до 20

20

±25

А

Исполнение индикаторной трубки, код

Определяемый компонент (ПДК, млн^-1) ¹⁾

Диапазон показаний объемной доли, -1 млн

Диапазон измерений объемной доли, млн^-1

Число ходов аспира-

_тора⁸⁾

Пределы допускаемой основной относительной погрешности, %

Назначение

6)

Pyridine 5/A

6728651

Пиридин (1,5)

5

5

20

±30

А

Tetrahydro

thiophene 1/b

⁽⁵⁾ ₉₎ 8101341⁹⁾

Тетрагидротиофен

от 1 до 10

от 2 до 10

30

±25

В

Acrylonitrile

0.5/a

67 28591

Акрилонитрил (0,2)

от 0,5 до 10

от 1 до 20

от 2 до 10 от 4 до 20

20

10

±25

А

Acrylonitrile

5/b

CH 26901

- « -

от 5 до 30

от 10 до 30

3

±25

А

Ethyl Glycol

Acetate 50/a 6726801

Этилгликоль-ацетат

от 50 до 700

от 100 до 700

10

±25

В

Toluene Diisocyanate 0.02/A (9) 6724501

Толуиленди-

изоцианат 0,02/А (0,01)

от 0,02 до 0,2

от 0,04 до 0,2

25

±30

В

Carbon

Tetrachloride

0.1/a

8103501

Тетрахлорид

углерода (3,1)

от 0,1 до 5

от 0,5 до 5

5

±25

К

Methylene

Chloride 20/a 8103591

Метиленхлорид

(14,2)

от 20 до 200

от 40 до 200

8

±25

А

Acetone 40/a

8103381⁹⁾

Ацетон (83)

от 40 до 800

от 100 до 800

1

±25

А

Ethylene 0,1/a

8101331⁹⁾

Этилен (86,2)

от 0,2 до 5

от 1 до 5

3

±30

Т

Formaldehyde 2/a 8101751

Формальдегид (0,4)

от 2 до 40

от 20 до 40

5

±30

А

Hydrochloric Acid 0,2/a 8103481

Хлористый водород (3,3)

от 0,2 до 3

от 0,5 до 3

10

±25

Т

Hydrocyanic Acid 0,5/a 8103601

Синильная кислота (0,27)

от 0,5 до 5

от 5 до 50

от 1 до 5 от 10 до 50

10

2

±25

А

Hydrogen

Sulphide 0.2/a 8101461

Сероводород (7,0)

от 0,2 до 5

от 0,5 до 5

10

±25

Т

Hydrogen

Sulphide 0.2/b 8101991

Сероводород (7,0)

от 0,2 до 6

от 1 до 6

1

±25

Т

Исполнение индикаторной трубки, код

Определяемый компонент (ПДК, млн^-1) ¹⁾

Диапазон показаний объемной доли, -1 млн

Диапазон измерений объемной доли, млн^-1

Число ходов аспира-_тора⁸⁾

Пределы допускаемой основной относительной погрешности, %

Назначение

6)

Ozone 10/a

CH 21 001

Озон (0,05)

от 20 до 300

от 50 до 300

1

±25

Т

Petroleum

Hydrocarbons

10/a

Октан

от 10 до 300

от 50 до 300

2

±25

А, Т

8101691⁷⁾

Phosphine 1/a 8101801

Фосфин (0,07)

от 1 до 20

от 3 до 20

10

±25

А

Sulphur

Dioxide 0.1/a

Диоксид серы

(3,8)

от 0,1 до 3

от 0,5 до 3

100

±25

Т

6727101

Ethanol 100/a

8103761

Этанол (522)

от 100 до 3000

от 200 до 3000

6

±25

К

n-Butanol 10/a

8103861

н-Бутанол (10)

от 10 до 250 от 250 до 2000

от 25 до 250 от 500 до 2000

10

2

±25

±25

А

Methanol 20/a

Метанол (5)

от 20 до 250

от 50 до 250

15

±30

А

8103801

от 200 до 5000

от 500 до 5000

5

±30

i-Propanol 50/a

8103741

Изопропанол(10)

от 50 до 4000

от 250 до 4000

10

±30

А

Hexane 10/a

Гексан (81)

от 10 до 200

от 30 до 200

5

±25

К

8103681

от 300 до 2500

от 300 до 2500

1

±25

А

Benzene 1/a

8103641

Бензол (5,0/1,5)

от 0 до 1,0

от 0,3 до 1,0

4

±35

Т

Benzene 0.25/a

Бензол (5,0/1,5)

от 0,25 до 2

от 0,5 до 2

5

±35

Т

8103691

от 2 до 10

от 5 до 10

1

±35

Nitrous Fumes

0.2/a 8103661

Сумма оксидов азота NO, NO₂²⁾ (2,5)

от 1 до 6 от 10 до 30

от 1 до 6 от 10 до 30

5

2

±25

±25

К А

Acrylonitrile 0,2/a 8103701

Акрилонитрил

от 0,2 до 4

от 2 до 4

20

±35

А

(0,2)

от 5 до 50

от 10 до 50

5

±35

Acetone 100/b

СН22901

Ацетон (330)

от 100 до 12000

от 1000 до

12000

10

±25

А

Petroleum

Hydrocarbons

100/a⁷⁾

Октан

от 100 до 2500

от 100 до 2500

2

±25

А, Т

67 030201

Исполнение индикаторной трубки, код

Определяемый

компонент

(ПДК, млн^-1) ¹⁾

Диапазон показаний объемной доли, -1 млн

Диапазон измерений объемной доли, млн^-1

Число ходов аспира-

8) тора

Пределы допускаемой основной относительной погрешности,

%

Назначение 6)

• ¹⁾ ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88.

• ²⁾ В пересчете на NO2.

• ³⁾ Для ТИ с переменным количеством качков шкала приведена в паспорте в виде таблицы или графика зависимости объемной доли от числа качков.

• ⁴⁾ Применяется при условии наличия в контролируемой среде только одного определяемого компонента.

• ⁵⁾ Приводится шкала на каждый определяемый компонент.

• ⁶⁾ В графе «Назначение» указаны: К - контроль ПДК воздуха рабочей зоны; А -контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК),

Т - технологический контроль.

• ⁷⁾ При отсутствии в анализируемой среде других углеводородов.

• ⁸⁾ Объем пробы за 1 ход аспиратора составляет 100 см³.

• ⁹⁾ В комплект поставки входят две трубки, соединяемые между собой поставляемым шлангом.

пробоотборе(Т

И для кратковременных измерений)

Исполнение индикаторной трубки, код

Определяемый

компонент

(ПДК, млн^-1) ¹⁾

Диапазон показаний объемной доли, %

Диапазон измерений объемной доли, %

Число ходов аспира-_тора³⁾

Пределы допускаемой основной относительной погрешности, %

Назна-чение²⁾

Carbon

Monoxide

0.3%/b

CH 29901

Оксид уклерода

от 0,3 до 7

от 1 до 7

1

±25

А

Oxygen 5%/B

(8)

67 28081

Кислород

от 5 до 23

от 5 до 23

1

±25

В

Oxygen 5%/C

81 03261

Кислород

от 5 до 23

от 5 до 23

1

±25

В

Carbon Dioxide

0.1%/a

CH23501

Диоксид углерода

от 0,1 до 1,2

от 0,5 до 6

от 0,2 до 1,2

от 1 до 6

5

1

±25

В

Carbon Dioxide

0.5%/a

CH31401

- « -

от 0,5 до 10

от 1 до 10

1

±25

В

Carbon Dioxide 1%/a

CH25101

- « -

от 1 до 20

от 2 до 20

1

±25

В

Исполнение индикаторной трубки, код

Определяемый

компонент

(ПДК, млн^-1) ¹⁾

Диапазон показаний объемной доли, %

Диапазон измерений объемной доли, %

Число ходов аспира-_тора³⁾

Пределы допускаемой основной относительной погрешности, %

Назна-чение²⁾

Carbon Dioxide 5%/а

CH20301

- « -

от 5 до 60

от 10 до 60

1

±25

В

Hydrocarbon

0,1%/с 8103571⁴⁾

Пропан

от 0,1 до 1,3

от 0,3 до 1,3

1

±25

Т

Бутан

от 0,1 до 1,3

от 0,3 до 1,3

1

±25

Т

Hydrogen

Sulphide

0.2%/A

СН28101

Сероводород

(7,0)

от 0,2 до 7

от 1 до 7 %

1 (+2)

±25

А, Т

• ¹⁾ ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005 - 88.

• ²⁾ В графе «Назначение» указаны: К - контроль ПДК воздуха рабочей зоны; А -контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК), Т - технологический контроль.

• ³⁾ Объем пробы за 1 ход аспиратора составляет 100 см³.

• ⁴⁾ При отсутствии в анализируемой среде других углеводородов и измерении одного из определяемых компонентов.

пробоотборе(Т

И для кратковременных измерений)

Исполнение индикаторной трубки, код

Определяемый

компонент

(ПДК, мг/м³) ¹⁾

Диапазон показаний массовой концентрации, мг/м³

Диапазон измерений массовой концентрации, мг/м³

Число ходов аспира-

4)

тора

Пределы допускаемой основной относительной погрешности, %

Назна-

чение³⁾

Natural Gas

Odorization, Tertiary Butylmercaptan 8103071

Третичный бутил-меркаптан

от 1 до 10

от 3 до 15

от 2 до 10

от 4 до 15

5

2

±25

В

Water Vapour

0.1

CH23401

Пары воды

от 1 до 40

(мг/дм³)

от 2 до 40

(мг/дм³)

10

±25

В

Water Vapour

0.1/a

8101321

- « -

от 0,1 до 1,0

(мг/дм³)

от 0,2 до 1,0

(мг/дм³)

3

±25

В

Water Vapour

1/b

8101781

- « -

от 1 до 15 от 20 до 40 (мг/дм³)

от 3 до 15 от 20 до 40

(мг/дм³)

2

1

±25

В

Исполнение индикаторной трубки, код

Определяемый

компонент (ПДК, мг/м³) ¹⁾

Диапазон показаний массовой концентрации, мг/м³

Диапазон измерений массовой концентрации, мг/м³

Число ходов аспира-

4)

тора

Пределы допускаемой основной относительной погрешности, %

Назна-чение³⁾

Diesel Fuel

8103475

Пары

дизельного топлива (по ундекану)

от 25 до 200) (мг/м³)

от 50 до 200

(мг/м³)

5

±25

Т

Hydrocarbon

^2/а ₅₎

8103581⁵⁾

Октан

от 2 до 24) (мг/дм³)

от 4 до 24

(мг/дм³)

3

±25

Т

Cyanide 2/a

6728791

Цианиды (синильная кислота)

от 2 до 15

от 4 до 15

10

±30

T

Mercury

Vapour 0,1/b

СН23101

Ртуть (0,01 мг/м³)

от 0,05 до 2

от 0,05 до 2

от 1 до

40²⁾

±25

А

Oil Mist 1/a

67 33031

Пары масла

от 1 до 10

от 1 до 5

100

±30

А

• ¹⁾ ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005 - 88.

• ²⁾ Для ТИ с переменным количеством качков шкала приведена в паспорте в виде таблицы или графика зависимости массовой концентрации от числа качков.

³⁾ В графе «Назначение» указаны: К - контроль ПДК воздуха рабочей зоны; А -контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК), Т - технологический контроль.

• ⁴⁾ Объем пробы за 1 ход аспиратора составляет 100 см³.

• ⁵⁾ При отсутствии в анализируемой среде других углеводородов.

Исполнение индикаторной трубки, код

Определяемый компонент

Диапазон показаний

Диапазон измерений

Объем пропускаемой пробы,

3 дм

Пределы допускаемой основной относительной погрешности,

%

объемной доли,

-1

млн

массовой концентрации, мг/м³

объемной доли,

-1

млн

массовой концентрации, мг/м³

Carbon

Monoxide 5/а-Р

67 28511

Оксид углерода

от 2,5 до 75 от 5

до 150

-

от 15 до 75 от 30

до 150

-

2

1

±25

Carbon Dioxide 100/а-Р 67 28521

Диоксид углерода

от 100 до

3000

-

от 400 до

3000

-

1

±25

Water Vapour

5/a-P

6728531

Пары воды

-

от 5 до

200

-

от 30 до

200

50

±25

Water Vapour

20/a-P

8103061

- « -

-

от 20 до

100

-

от 40 до

100

40

±25

-

от 100 до

500

-

от 200 до

500

20

±25

Oil 10/a-₽

67 28371

Пары

масла

-

от 0,1 до

1

-

от 0,5 до

1

приведено в

РЭ

±25

Исполнение индикаторной трубки, код

Определяемы й компонент (ПДК,₁₎млн^-1)

Диапазон показаний объемной доли,

-1

млн

Диапазон измерений объемной доли,

-1

млн

Время измерений, ч

Пределы допускаемой основной относительной погрешности, %

Наз-

наче-

2)

ние

Acetic Acid 10/a-D 81 01071

Уксусная кислота (1,3)

от 10 до 200 от 5 до 100 от 2,5до50 от 1,3 до 25

от 30 до 200

от 15 до 100

от 7,5 до 50

от 3,9 до 25

1

2

4

8

±25

А

Ammoniak 20/a-D 81 01301

Аммиак (28)

от 20 до 1500

от 10 до 750

от 4 до 300

от 2,5 до 200

от 100 до 1500

от 50 до 750

от 20 до 300

от 12,5 до 200

1

2

5

8

±25

К, А

Исполнение индикаторной трубки, код

Определяемы й компонент (ПДК, млн^-1) 1)

Диапазон показаний объемной доли, -1 млн

Диапазон измерений объемной доли, -1 млн

Время измерений, ч

Пределы допускаемой основной относительной погрешности, %

Наз-наче-2) ние

Butadiene

от 10 до 300

от 50 до 300

1

10/a-D

81 01161

Бутадиен

от 5 до 150 от 2,5 до 75

от 25 до 150

от 12,5 до 75

2

4

±25

В

от 1,3 до 40

от 6,5 до 40

8

Carbon Dioxide

Диоксид

от 500 до 20000

от 2000 до 20000

1

500/a-D

от 250 до 10000

от 1000 до 10000

2

±25

В

81 01381

углерода

от 125 до 5000

от 500 до 5000

4

от 65 до 2500

от 250 до 2500

8

Carbon Dioxide

от 1 до 30 % об.

от 5 до 30 % об.

1

1 %/a-D

Диоксид

от 0,3 до10 %

от 1,5 до 10%

81 01051

об.

об.

3

±25

В

углерода

от 0,2 до 6 % об.

от 1 до 6 % об.

5

от 0,13 до 4 % об.

от 0,6 до 4 % об.

8

Carbon

Оксид

от 50 до 600

от 200 до 600

1

Monoxide

от 25 до 300

от 100 до 300

2

±25

А

50/a-D

углерода

(17,2)

от 10 до 120

от 40 до 120

5

67 33191

от 6 до 75

от 25 до 75

8

от 1000 до 25000

от 3000 до 25000

1

Ethanol

от 500 до 12500

от 1500 до 12500

2

1000/a-D

Этанол (521)

от 200 до 5000

от 600 до 5000

5

±25

К, А

81 01151

от 125 до 3100

от 375 до 3100

8

Hydrochloric

Acid 10/a-D

Хлористый

от 10 до 200

от 50 до 200

1

водород

от 5 до 100

от 25 до 100

2

±25

А

67 33111

(соляная

от 2,5 до 50

от 7,5 до 50

4

кислота) (3,3)

от 1,3 до 25

от 6,5 до 25

8

Hydrocyanic

Acid 20/a-D 67 33221

от 20 до 200

от 50 до 200

1

Синильная

от 10 до 100

от 30 до 100

2

±25

А

кислота (0,27)

от 5 до 50

от 15 до 50

4

от 2,5 до 25

от 6,5 до 25

8

Hydrogen

от 10 до 300

от 50 до 300

1

Sulphide

Сероводород

от 5 до 150

от 25 до 150

2

±25

К, А

10/a-D

(7)

от 2,5 до 75

от 12,5 до 75

4

67 33091

от 1,3 до 40

от 6,5 до 40

8

Nitrogen

от 10 до 200

от 30 до 200

1

Dioxide

Диоксид

от 5 до 100

от 15 до 100

2

±25

А

10/a-D

азота (1)

от 2,5 до 50

от 7,5 до 50

4

81 01111

от 1,3 до 25

от 4,2 до 25

8

Исполнение индикаторной трубки, код

Определяемы й компонент (ПДК, млн^-1)

1)

Диапазон показаний объемной доли,

-1

млн

Диапазон измерений объемной доли,

-1

млн

Время измерений,

ч

Пределы допускаемой основной относительной погрешности, %

Наз-наче-

2) ние

Perchloroethy-

от 200 до 1500

от 200 до 1500

1

lene

Перхлор-

от 100 до 750

от 100 до 750

2

±25

_А

200/a-D

этилен (1,5)

от 50 до 380

от 50 до 380

4

81 01401

от 25 до 200

от 25 до 200

8

от 5 до 150

от 20 до 150

1

Sulphur

Dioxide 5/a-D

Диоксид серы

от 2,5 до 75

от 10 до 75

2

±25

К, А

81 01091

(3,8)

от 1,3 до 38

от 5,2 до 38

4

от 0,7 до 19

от 2,8 до 19

8

Toluene

от 100 до 3000

от 600 до 3000

1

100/a-D

81 01421

Толуол (13)

от 50 до 1500

от 25 до 750

от 300 до 1500

от 150 до 750

2

4

±25

А

от 13 до 380

от 78 до 380

8

от 200 до 1000

от 200 до 1000

1

Trichoroethy-

lene 200/a-D

Трихлор-

от 100 до 500

от 100 до 500

2

±25

А

81 01441

этилен (2)

от 50 до 250

от 50 до 250

4

от 25 до 125

от 25 до 125

8

¹⁾ ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей

зоны в соответствии с ГОСТ 12.1.005 - 88.

²⁾ В графе «Назначение» указаны: К

- контроль ПДК воздуха рабочей зоны; А -

контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при

отсутствии ПДК), Т - технологический контроль.

Модель аспиратора (устройства для отбора проб)

Номинальное значение объема всасываемой пробы за один рабочий ход, см³

Номинальное значение объемного расхода, дм³/мин

Число ходов

Пределы допускаемой основной относительной погрешности аспираторов (пробоотборных устройств), %

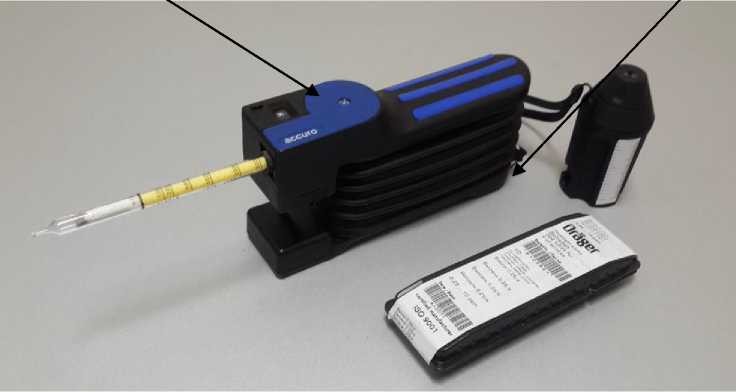

Аспиратор модели Drager Ассиго

100

-

1

±5

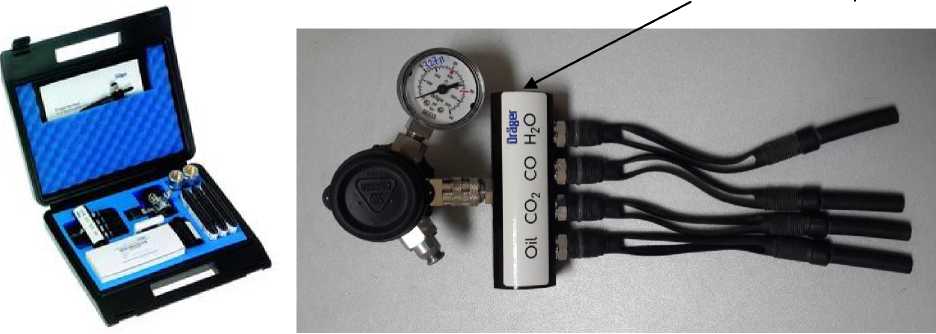

Aerotest Simultan

HP ¹⁾

-

0,2

4,0

-

±5

Aerotest Alpha ²⁾

-

0,2

4,0

-

±5

Аспиратор модели Drager X-act 5000

100

от 0,1 до 2,0

от 1 до 200

±5

• ¹⁾ Используются для высоких давлений;

• ²⁾ Используются для средних давлений.

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности при контроле предельно-допустимой концентрации (ПДК) вредных веществ в воздухе рабочей зоны, приведенных в таблицах 1 и 6, (в соответствии с требованиями приказа¹⁾, % при следующих условиях:

o

• - диапазон температуры окружающего воздуха, C

• - диапазон относительной влажности окружающего воздуха, %

• - диапазон атмосферного давления, кПа

• - неизмеряемые компоненты, не более

±25

от +15 до +25 от 30 до 80

от 84 до 106,7

0,5 ПДК

Пределы допускаемой относительной погрешности в условиях эксплуатации, приведенных в таблице 9, %

±35

Пределы суммарной дополнительной погрешности от влияния неизмеряемых компонентов, перечень и концентрации которых указаны в Руководстве по эксплуатации на каждое исполнение индикаторных трубок, и содержание которых не более санитарных норм по ГОСТ 12.1.005, в долях от предела допускаемой основной относительной погрешности

±1,5

Пределы допускаемой дополнительной погрешности от влияния изменения температуры анализируемой среды на каждые 10 ^оС от номинального значения температуры 20 ^оС в рабочих условиях эксплуатации, в долях от предела допускаемой основной относительной погрешности

±0,5

Нормальные условия измерений:

• - температура окружающего воздуха, °C

• - относительная влажность окружающего воздуха, %, не более

• - диапазон атмосферного давления, кПа

от +15 до +25

80

от 84 до 106

¹⁾ В соответствии с Приказом Минздравсоцразвития РФ от 09.09.11. № 1034н ред. от 29.08.2014 г.

Наименование характеристики

Значение

Время прокачивания 100 см³ анализируемой пробы для всех трубок, указанных в таблице 2 (трубки индикаторные для кратковременных измерений), с

от 10 до 70

Время отбора пробы для всех трубок, указанных в таблице 4 (трубки индикаторные для долговременных измерений), ч

от 1 до 8

Габаритные размеры индикаторных трубок, мм, не более

• - длина

• - диаметр

£

О о

Масса индикаторных трубок (упаковка 10 шт.), г, не более

160

Средний срок сохраняемости ТИ, месяцев, ТИ ремонту не подлежат

27

Условия эксплуатации комплектов:

о

• - диапазон температуры окружающей среды, С

• - относительная влажность окружающей среды, %

• - диапазон атмосферного давления, кПа

• - содержание неизмеряемых компонентов в анализируемой среде

от 0 до +60 ¹⁾ от 20 (при +10 °С) до 80 (при +30 °С₂₎ ) ¹⁾ от 84 до 106 ²⁾

в соответствии

с РЭ на ТИ

Наименование характеристики

Значение

Габаритные размеры аспираторов и устройств для отбора проб, мм, не более:

Drager Accuro

• - длина

• - ширина

• - высота Drager X-act 5000

• - длина

• - ширина

• - высота

Aerotest Simultan HP ³⁾

• - длина

• - ширина

• - высота Aerotest Alpha ³⁾

• - длина

• - ширина

• - высота

170

45

85

175

230

110

350

180

65

350

300

85

Масса аспираторов и устройств для отбора проб, кг, не более:

• - Drager Accuro

• - Drager X-act 5000

• - Aerotest Simultan HP

• - Aerotest Alpha

0,25

1,6

2,0

3,0

Время непрерывной работы X-act 5000 без подзарядки аккумулятора, ч, не менее

8

Условия хранения и транспортирования ТИ

о

• - диапазон температуры окружающей среды, С

• - комплекты должны быть защищены от воздействия света

от 2 до 25

Маркировка взрывозащиты аспиратора Drager X-act 5000

0ExiaIICT4 X или POExial X

Средняя наработка на отказ аспиратора Drager X-act 5000, ч, не менее (при доверительной вероятности Р=0,95)

8000

Полный срок службы комплектов, лет, не менее

8

• ¹⁾ Приведены предельные значения температуры и относительной влажности окружающей

среды для комплектов с различными ТИ и аспираторами (устройствами отбора пробы). Конкретные значения указанных параметров приведены в руководстве по эксплуатации на каждую ТИ и на аспиратор₂₎ы (устройства отбора пробы).                                                           _-1

• ²⁾ Измеренное значение концентрации определяемого компонента (объемная доля, млн^-1) должно умножаться на коэффициент F, который рассчитывается по формуле:

F = 101,3/P

где P - атмосферное давление в момент прокачивания пробы через трубку индикаторную, кПа.

• ³⁾ Приведены габаритные размеры чемодана, в котором находится комплекты TUBE Aerotest Simultan HP или Aerotest Alpha (с набором трубок индикаторных);
