Системы газоаналитические Drager VarioGard (далее - системы) представляют собой стационарные многоканальные автоматические приборы непрерывного действия.

В состав системы входят следующие устройства и блоки (конфигурация конкретного образца системы определяется при заказе):

• 1) Центральный контроллер VarioGard в исполнении для монтажа на стене или установки в шкаф управления. Центральный контроллер предназначен для обеспечения электрического питания первичных измерительных преобразователей и модулей системы, приема и обработки измерительной информации от первичных преобразователей и модулей системы в цифровой форме, выдачи сигнализации о достижении пороговых значений, выдачи команд управления в цифровом виде на релейные модули и выдачи информационных сообщений на модуль визуализации.

• 2) Преобразователи измерительные Drager VarioGard серии 3х00 модели VarioGard 3000 EC CO, VarioGard 3000 EC NO2, VarioGard 3000 EC NH3, VarioGard 3000 EC O2, VarioGard 3000 EC NO, VarioGard 3200 CAT, VarioGard 3300 IR Ex, VarioGard 3320 IR CO2 (далее - преобразователи). Преобразователи могут быть выполнены как в пластмассовом (PL), так и в алюминиевом (ALU) корпусах.

• 3) Батарейный модуль VarioGard со свинцовыми аккумуляторными номинальным напряжением 12 В батареями и электронным зарядным устройством, предназначенный для аварийного электропитания системы при отсутствии основного питания.

• 4) Релейный модуль VarioGard, предназначенный для управления внешними исполнительными устройствами.

• 5) Модуль преобразователя VarioGard, предназначенный для обеспечения возможности подключения к системе датчиков с аналоговым выходным сигналом (4-20) мА;

• 6) Модуль ретранслятора VarioGard, предназначенный для обеспечения возможности разветвления шины системного интерфейса и возможности общего увеличения нагрузочной способности системы до 100 ведомых устройств.

• 7) Модуль визуализации VVP 1000 (VarioGard Visualization Panel), представляющий собой 10-ти дюймовый сенсорный дисплей для визуализации информации от системы (работает на базе ОС на основе Linux).

Передача информации от первичных преобразователей и модулей системы на центральный контроллер осуществляется в цифровой форме, интерфейс Drager VarioGard Bus. Максимальное количество устройств, подключаемых к контроллеру без дополнительного источника питания определяется индексом нагрузки (единицы нагрузки) согласно руководству по эксплуатации.

Принцип измерений определяется типом используемого преобразователя измерительного VarioGard серии 3х00 и зашифрован в его обозначении:

• - EC - электрохимический;

• - CAT - термокаталитический;

• - IR - инфракрасный.

Способ отбора пробы - диффузионный.

Система обеспечивает выполнение следующих основных функций:

- непрерывное измерение содержания определяемых компонентов ;

- отображение результатов измерений на встроенном двустрочном алфавитно-цифровом жидкокристаллическом дисплее;

- непрерывное сравнение результатов измерений с заданными пороговыми уровнями и сигнализация о достижении установленных значений;

- формирование выходных релейных выходных сигналов (5 релейных выходов типа «сухой контакт»);

- связь с персональным компьютером для настройки и обслуживания системы.

Система выполнена в общепромышленном исполнении и не предназначена для использования во взрывоопасных зонах помещений и наружных установок.

По защищенности от влияния пыли и воды система соответствует степени защиты по ГОСТ 14254-96

- преобразователи измерительные IP65;

- центральный блок IP54;

- батарейный модуль IP32;

- модуль визуализации IP65.

Внешний вид системы приведен на рисунках 1 и 2. Структурная схема системы показана на рисунке 3. Место пломбировки корпуса преобразователя измерительного от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 4 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).

в)

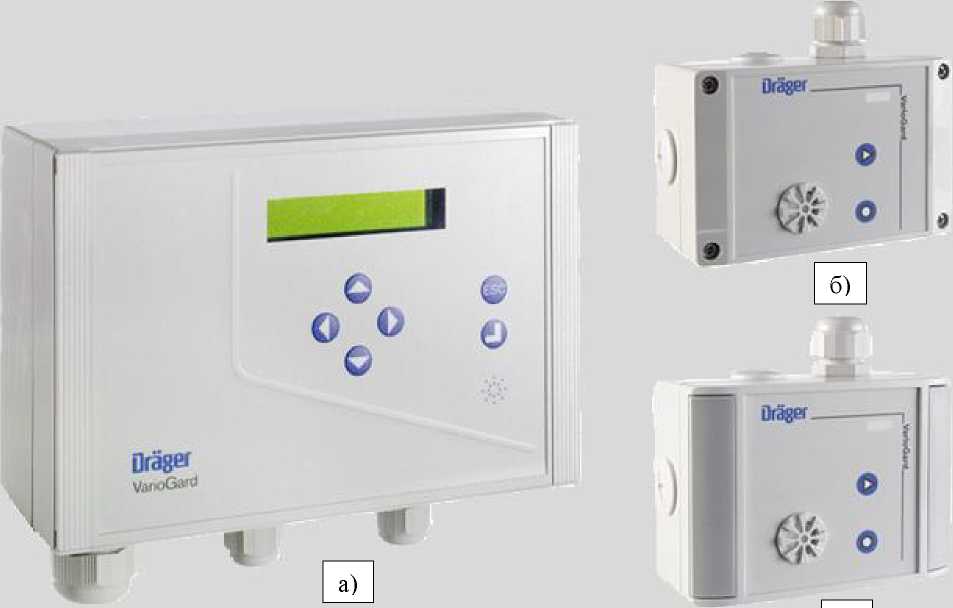

а) - центральный контроллер, б) - преобразователь измерительный в пластмассовом корпусе, в) - преобразователь измерительный в алюминиевом корпусе

Рисунок 1 - Система газоаналитическая Drager VarioGard, внешний вид основных модулей

VVP 1000

.     ....            -.3                                                                                             /

Рисунок 2 - Внешний вид модуля визуализации VVP 1000 (VarioGard Visualization Panel)

Power

Repeater

ConverterM

Central unit

four digital inputs

four 4-20 mA signal inputs

♦

Re lay M

LOhl®

■

*

BatteryM

—

J

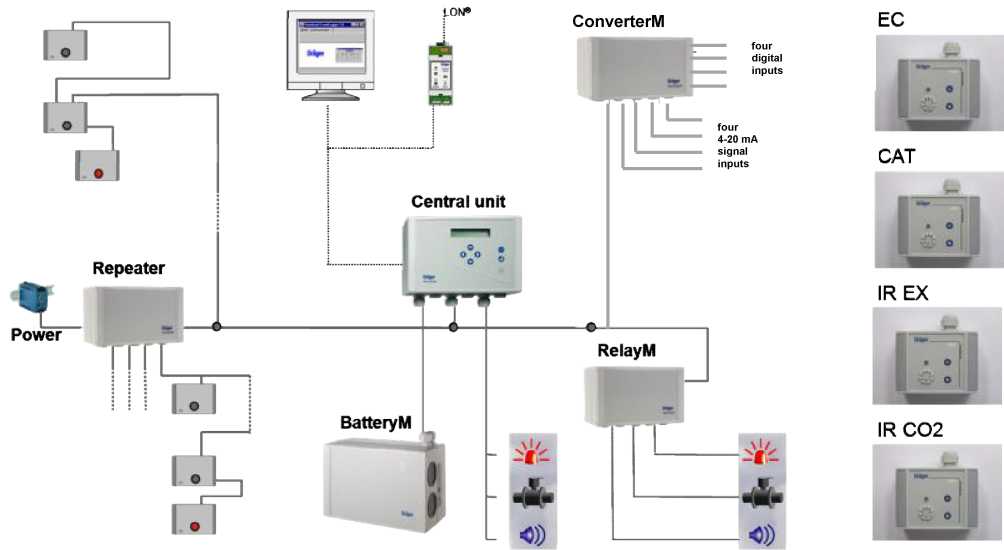

Рисунок 3 - Структурная схема Системы

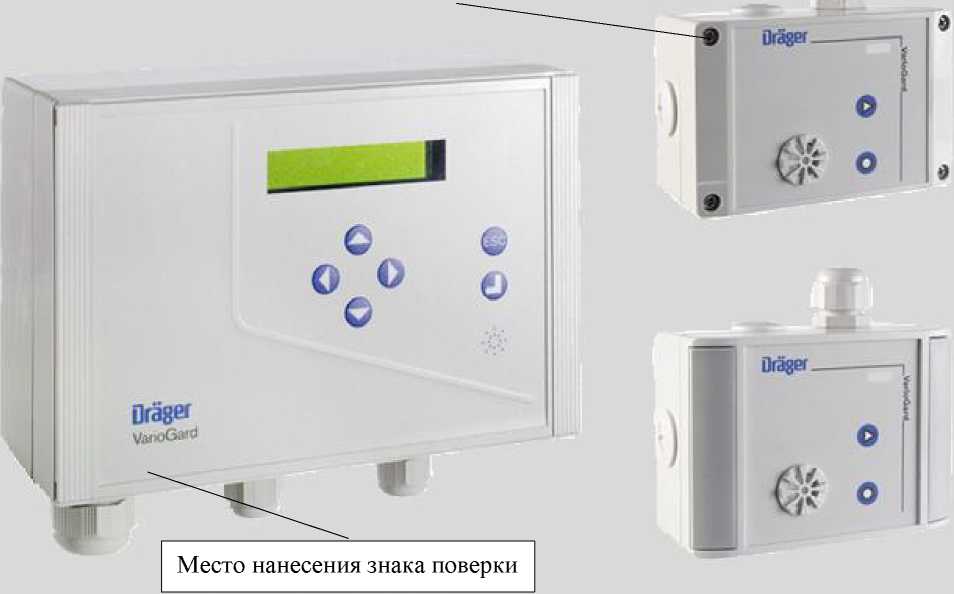

Место пломбировки головки винта крышки корпуса измерительного преобразователя

Рисунок 4 - Место нанесения знака поверки и пломбирования от несанкционированного

доступа

Комплект поставки систем приведен в таблице 7.

Таблица 7

1)      Диапазоны измерений, пределы допускаемой основной погрешности и допус

каемого времени установления показаний по уровню 90 % системы по измерительным каналам приведены в таблицах 2, 3, 4.

2)

Таблица 2 - Электрохимические преобразователи измерительные VarioGard 3000 EC CO, VarioGard 3000 EC NO2, VarioGard 3000 EC NH3, VarioGard 3000 EC O2, VarioGard 3000 EC NO

Таблица 3 - Термокаталитические преобразователи измерительные VarioGard 3200 CAT Ex

Таблица 4 - Оптические инфракрасные преобразователи измерительные VarioGard 3300 IR Ex, VarioGard 3320 IR CO2

2) Пределы допускаемой вариации показаний системы по измерительным каналам, в до-

лях от пределов допускаемой основной погрешности

- с электрохимическими (EC) и термокаталитическими (CAT) преобразователями                                                       0,5

- с инфракрасными (IR) преобразователями                                 0,3

• 3) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий на каждые 10 ⁰С, в долях от пределов допускаемой основной погрешности

• - с электрохимическими (EC) и термокаталитическими (CAT)

преобразователями

• - с инфракрасными (IR) преобразователями на горючие газы

• - с инфракрасными (IR) преобразователями на диоксид углерода

• 4) Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в диапазоне от 60 до 10 % и от 60 до 95 %, в долях от пределов допускаемой

основной погрешности

• 5) Предел допускаемого изменения показаний системы по измерительным каналам за 24 ч непрерывной работы, в долях от предела

допускаемой основной погрешности

• 6) Время прогрева, не более:

• - преобразователи измерительные VarioGard 3200 CAT, 3300 IR Ex,

3320 IR CO2                                                         5 мин

- преобразователи измерительные VarioGard 3000 EC CO, 3000 EC NO2,

3000 EC O2                                                       10 мин

- преобразователи измерительные VarioGard 3000 EC NH3                      10 ч

- преобразователи измерительные VarioGard 3000 EC NO                       15 ч

• 7) Электрическое питание системы осуществляется переменным током частотой 50/60 Гц напряжением 230 В или 110 В (в зависимости от исполнения центрального контроллера)

Питание преобразователей осуществляется постоянным током напряжением от 16 до 30 В от центрального контроллера или внешнего источника питания.

• 8) Потребляемая мощность, ВА, не более:

- центральный контроллер

• 9) Электрический ток, потребляемый преобразователями измерительными, мА, не более:

- VarioGard 3000 EC

- VarioGard 3200 CAT

- VarioGard 3300 IR Ex, 3320 IR CO2

• 10) Габаритные размеры и масса элементов системы приведены в таблице 5.

Таблица 5 - Габаритные размеры и масса

• 10) Средний срок службы, лет

• 11) Средняя наработка на отказ, ч                                             24 000

Условия эксплуатации

Условия эксплуатации системы должны соответствовать указанным в таблице 6.

Таблица 6 - Условия эксплуатации
