Номер по Госреестру СИ: 75524-19
75524-19 Газоанализаторы
(Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY)
Назначение средства измерений:
Газоанализаторы Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY (далее - газоанализаторы) предназначены для измерения объемной доли кислорода, диоксида углерода, вредных газов и концентраций горючих газов и паров в воздушных средах.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Встроенное программное обеспечение является метрологически значимым. Программное обеспечение (далее - ПО) осуществляет функции:
-
- автоматический пересчет и отображение значений содержания определяемого компонента, выраженных в единицах объемной доли млн-1, в единицы массовой концентрации, мг/м3 и обратно;
-
- автоматический пересчет и отображение значений содержания определяемого компонента, выраженных в единицах объемной доли (% об.), в единицы довзрывоопасной концентрации, % НКПР и обратно;
-
- отображение результатов измерений на графическом жидкокристаллическом дисплее газоанализатора;
-
- автоматическое применение поправочных коэффициентов из библиотеки веществ при выборе калибровочного газа отличного от целевого компонента;
-
- расчет содержания определяемого компонента;
-
- передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-
- контроль внутренних параметров газоанализатора (заряд батареи).
Программное обеспечение идентифицируется путем вывода на экран номера версии.
Газоанализатор имеет встроенный блок памяти для вывода данных на компьютер с использованием разработанных фирмой специальных программ и СС-Vision Basic.
Внешнее ПО не метрологически значимо и используются для считывания и конфигурирования показаний.
Уровень защиты программного обеспечения Firmware от непреднамеренных и преднамеренных изменений «высокий», согласно Р 50.2.077-2014. Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Лист № 5 Всего листов 26 Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Встроенное ПО |
Внешнее ПО | |
Идентификационное наименование ПО |
X-am 3500/8000 |
СС-Vision Basic |
Номер версии (идентификационный номер) ПО |
не ниже 01.03.13 |
не ниже V 7.3.7 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Комплектность средств измерений
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 «Эксплуатация» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к газоанализаторам Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YYПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
Изготовитель
Фирма «Drager Safety AG & Co.KGaA», ГерманияАдрес: RevalstraBe 1, 23558, Lubeck, Deutschland
Телефон: +49 451 882-0, факс: +49 451 882-2080
E-mail: info@draeger.com
Web-сайт: www.draeger.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия газоанализаторов определяется типом используемого сенсора.
В термокаталитическом сенсоре реализовано одновременно два принципа обнаружения горючих газов: термохимический и термокондуктометрический.
Принцип действия термохимический основан на тепловых эффектах протекающих химических реакций. Анализируемый воздух диффундирует через металлокерамическую мембрану в сенсор, в котором горючий газ или пар каталитически сгорает на поверхности детектора с использованием кислорода воздуха. Выделение теплоты сгорания приводит к дополнительному нагреву детектора, и его сопротивление изменяется. Это изменение сопротивления пропорционально парциальному давлению горючего газа или пара. В сенсоре, кроме каталитически активного измерительного элемента, находится неактивный компенсационный элемент. Оба эти элемента являются частями моста Уитстона. Такие внешние факторы, как температура окружающей среды и влажность воздуха, воздействуют на оба элемента в равной степени, поэтому эти влияния на измерительный сигнал полностью компенсируются. По сигналу изменения напряжения моста сенсора определяется концентрация компонента в % НКПР или объемная доля в %.
Принцип действия термокондуктометрический основан на сравнении теплопроводностей анализируемого газа и сравнительного газа (воздуха). В состав сенсора входят термочувствительные элементы. Один из них, компенсационный, измеряет теплопроводность контролируемого воздуха. Эти элементы, включенные в мост Уитстона, первоначально находятся в одинаковых условиях, а мост - в состоянии равновесия. При подаче анализируемого газа с другой теплопроводностью это равновесие нарушается, изменяется температура чувствительных элементов и их сопротивление. Результирующий ток в измерительной диагонали моста пропорционален концентрации анализируемого газа (объемная доля в %).
Принцип действия электрохимических сенсоров заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.
Принцип действия инфракрасных (оптических) сенсоров основан на поглощении ИК-излучения анализируемой средой. Анализируемый воздух диффундирует в измерительную кювету. В сенсоре находится излучатель - источник инфракрасного излучения с широкой полосой. Излучение проникает в кювету, многократно отражается, выходит через оптическую щель и попадает на два узкополосных интерференционных фильтра: измерительный и сравнительный, из которых состоит двухэлементный детектор. Если кювета заполнена анализируемой смесью, то часть излучения поглощается в области длины волны измерительного фильтра, и измеряющий детектор дает изменившийся электрический сигнал. Сигнал соответствующего сравнительного детектора остается неизменным. Колебания энергии излучения, загрязнения кюветы и щели, а также помехи от пыли и аэрозолей воздуха действуют на оба детектора в равной степени, и их влияние скомпенсировано.
Фотоионизационый метод заключается в ионизации молекул органических и неорганических веществ фотонами высокой энергии. Образующиеся электроны и ионы собираются на электродах, к которым приложено напряжение. Ток ионизации, величина которого пропорциональна содержанию в воздухе молекул анализируемого вещества, преобразуется в электрический сигнал.
Газоанализаторы являются автоматическими портативными приборами непрерывного действия, обеспечивающими контроль содержания в воздухе компонентов, технические и метрологические характеристики которых приведены в таблицах 2 - 8.
Газоанализаторы состоят из корпуса, в котором могут быть установлены в зависимости от модели до четырех или пяти сменных сенсоров, микропроцессор и блок питания. Сенсоры, применяемые в газоанализаторах, основаны на различных принципах действия. Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее, внутренний насос автоматически переключается между режимами прокачки и диффузии.
На лицевой панели газоанализаторов расположен жидкокристаллический (ЖК) дисплей, 2 кнопки со стрелками для выбора нужного меню и контроля пароля, кнопка «ОК» для включения и выключения газоанализатора.
Газоанализаторы выпускаются двух моделей: Drager X-am 3500 тип HFG 000Y и Drager X-am 8000 тип HFG 00YY, где Y/YY - любая комбинация цифр от 0 до 9, обозначающие опциональные комплектующие и особенности модели.
В состав модели газоанализатора Drager X-am 3500 тип HFG 000Y могут входить до трех электрохимических сенсоров и один термокаталитический. Дисплей газоанализатора на жидких кристаллах одновременно индицирует до 4 формул определяемых компонентов и их содержание в анализируемой газовой пробе.
В состав модели Drager X-am 8000 тип HFG 00YY могут входить до трех электрохимических сенсоров и двух сенсоров на выбор: оптический, термокаталитический, фотоионизационный, а именно:
-
- три слота под электрохимические сенсоры, в том числе один слот под сдвоенный электрохимический сенсор;
-
- один слот под инфракрасный (в том числе сдвоенный) или фотоионизационный сенсор;
-
- один слот под инфракрасный (в том числе сдвоенный) или термокаталитический сенсор.
Программное обеспечение поддерживает автоматическое переключение диапазона показаний метана в воздухе (от 100 % НКПР до 99 % об.) для термокаталитических сенсоров. Дисплей прибора на жидких кристаллах одновременно индицирует до 7 формул определяемых компонентов и их содержание в анализируемой газовой пробе, может быть оснащён модулем Bluetooth. Данная модель оснащена инструментом CSE Connect для работы с облачным вычислительным центром.
Сенсоры имеют следующее назначение:
- термокаталитические - для измерения концентраций горючих газов;
- оптические (IR) - для измерения концентраций горючих газов и диоксида углерода, энергосберегающие версии оптических сенсоров помечены маркировкой ES;
- электрохимические - для определения содержания кислорода, диоксида углерода и вредных газов;
- фотоионизационные - для обнаружения летучих органических соединений (ЛОС) низких концентраций.
Газоанализаторы имеют установку двух регулируемых порогов срабатывания сигнализации с выдачей световой, звуковой и вибросигнализации.
Способ подачи анализируемого газа - диффузионный или принудительный (прокачивание пробы с использованием встроенного насоса).
Пломбирование газоанализаторов не предусмотрено.

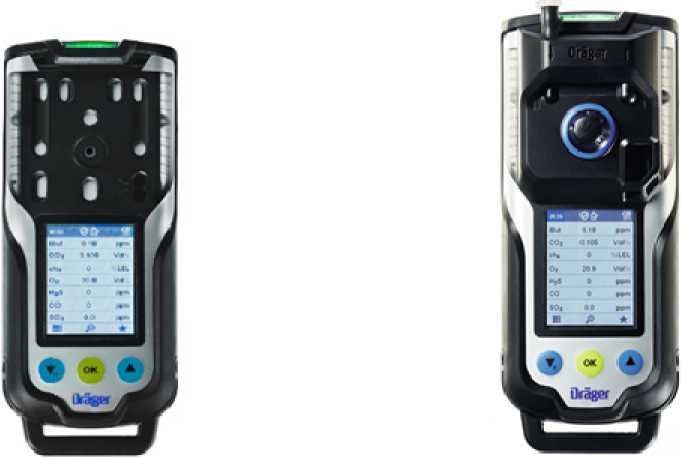

Общий вид газоанализаторов представлен на рисунках 1-2. Нанесение знака поверки на газоанализаторы не предусмотрено.
Заводской номер наносится на маркировочную табличку методом лазерной печати в виде буквенно-цифрового кода.

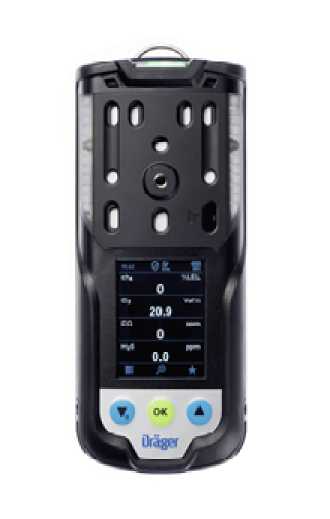

Рисунок 1 - Общий вид газоанализаторов Drager X-am 3500 тип HFG 000Y

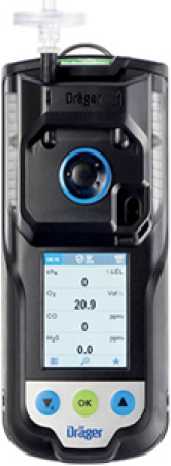

Рисунок 2 - Общий вид газоанализаторов Drager X-am 8000 тип HFG 00YY
Таблица 9 -
Наименование |
Обозначение |
Количество |
Газоанализатор Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY |
Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY |
1 шт. |
Сенсоры |
1) |
от 1 до 5 шт. |
Принадлежности: | ||
Индукционное зарядное устройство для зарядки одного газоанализатора |
заказывается отдельно | |
Зарядное устройство 12 В/1,2 A |
заказывается отдельно | |
Блок питания для подключения до 5 зарядных модулей |
заказывается отдельно | |
Блок питания 100-240 В/6,25 A |
заказывается отдельно | |
Блок питания 100-240 В/ 1,33 A |
заказывается отдельно | |
Блок питания 12 В/ 500 мА |
заказывается отдельно | |
Адаптер сетевой, автомобильный 12 В (используется совместно с переходником для сетевого адаптера X-Dock) |
заказывается отдельно |
Наименование |
Обозначение |
Количество |
Адаптер сетевой, автомобильный 12В/24В для подключения одного индукционного зарядного устройства |
заказывается отдельно | |
Переходник для сетевого адаптера X-Dock (используется в комплекте с блоками питания) |
- |
заказывается отдельно |
Адаптер калибровочный для газоанализатора |
- |
заказывается отдельно |
Держатель предварительной трубки с адаптером |
- |
заказывается отдельно |
Шланг с адаптером (5 штук в комплекте, запасная часть для калибровочного адаптера) |
- |
заказывается отдельно |
Станция калибровочная X-dock 5300 |
заказывается отдельно | |
Станция калибровочная X-dock 6300 |
заказывается отдельно | |
Станция калибровочная X-dock 6600 |
заказывается отдельно | |
Трубка предварительная Benzene (бензол) (10 штук) |
заказывается отдельно | |
Блок коммуникации DIRA с USB кабелем |
заказывается отдельно | |
Держатель для блока коммуникации |
заказывается отдельно | |
Насос в сборе для установки |
заказывается отдельно | |
Адаптер для насоса газоанализатора (имеет противопылевой фильтр и фильтр, препятствующий проникновению влаги) |
заказывается отдельно | |
Набор запасного фильтра для внешнего насоса, включающий адаптер для трех- и пятимиллиметрового шланга |
заказывается отдельно | |
Шланг с адаптером (без фильтра, запасная часть адаптера насоса) |
- |
заказывается отдельно |
Набор принадлежностей для измерения PID сенсором, включающий: кейс чёрного цвета, телескопический пробоотборный зонд, устройство для отламывания конца трубки, PID предварительная трубка на бензол, PID предварительная трубка на влагу, предварительная трубка с угольным агентом, держатель для трубки, калибровочный адаптер, набор фильтров |
заказывается отдельно | |
Кейс, размеры: 500x420x175 мм |
- |
заказывается отдельно |
Кожаный чехол |
- |
заказывается отдельно |
Резиновый кожух |
- |
заказывается отдельно |
Кейс (пустой) для PID принадлежностей (трубок и адаптера для насоса) |
- |
заказывается отдельно |
Кейс (пустой) для PID принадлежностей в комплекте с кожаным чехлом для газоанализатора |
- |
заказывается отдельно |
Комплект защитных плёнок (3 штуки в комплекте) для дисплея |
- |
заказывается отдельно |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
1 Обязательная поставка. Остальные позиции поставляются по отдельному заказу. |
Таблица 2 - Метрологические характеристики газоанализаторов Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY по каналам с термокаталитическими сенсорами CatEx
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности, % НКПР | ||
довзрывоопасной концентрации определяемого компонента, % НКПР |
объемной доли определяемого компонента, % |
довзрывоопасной концентрации определяемого компонента, % НКПР |
объемной доли определяемого компонента, % | ||
метан (CH4) |
от 0 до 100 |
от 0 до 4,4 |
от 0 до 50 |
от 0 до 2,2 |
±5 |
н-бутан (С4Н10) |
от 0 до 100 |
от 0 до 1,4 |
от 0 до 60 |
от 0 до 0,85 |
±5 |
н-пентан (С5Н12) |
от 0 до 100 |
от 0 до 1,4 |
от 0 до 50 |
от 0 до 0,7 |
±5 |
пропан (СэНя) |
от 0 до 100 |
от 0 до 1,7 |
от 0 до 50 |
от 0 до 0,85 |
±5 |
этилен (С2Н4) |
от 0 до 100 |
от 0 до 2,3 |
от 0 до 50 |
от 0 до 1,15 |
±5 |
изобутан (и-С^ю) |
от 0 до 100 |
от 0 до 1,3 |
от 0 до 50 |
от 0 до 0,65 |
±5 |
гексан (СбНм) |
от 0 до 100 |
от 0 до 1,0 |
от 0 до 50 |
от 0 до 0,5 |
±5 |
водород (Н2) |
от 0 до 100 |
от 0 до 4,0 |
от 0 до 50 |
от 0 до 2,0 |
±5 |
аммиак (NH3) |
от 0 до 100 |
от 0 до 15,0 |
от 0 до 33,3 |
от 0 до 5,0 |
±5 |
сумма углеводородов С1 - С10 в пересчете на гексан |
от 0 до 100 |
от 0 до 1,0 |
от 0 до 50 |
от 0 до 0,5 |
±5 |
Примечания:
|
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности, % НКПР | ||
довзрывоопасной концентрации определяемого компонента, % НКПР |
объемной доли определяемого компонента, % |
довзрывоопасной концентрации определяемого компонента, % НКПР |
объемной доли определяемого компонента, % | ||
от горючих компонентов в измеряемом воздухе в пересчете на гексан. Диапазон показаний довзрывоопасных концентраций горючих газов и паров для термокаталитических сенсоров - от 0 до 100 % НКПР. |
Таблица 3 - Метрологические характеристики газоанализаторов Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY по каналам с электрохимическими сенсорами XXS
Обозначение сменного сенсора |
Определяемый компонент (ПД-К1, млн-1) |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Диапазон показаний, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с | |
приведенной к верхней границе диапазона, % |
относительной, % | |||||||
XXS H2S LC |
H2S сероводород (7,2) |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
от 0 до 142 |
±15 |
- |
0,1 млн-1 |
20 |
XXS H2S/CO только для X-am 8000 тип HFG 00YY |
H2S сероводород (7,2) |
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
от 0 до 283 |
- |
±15 |
1 млн-1 |
20 |
CO оксид углерода (17,2) |
от 0 до 2000 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 |
от 0 до 2329 |
±15 |
±15 |
2 млн-1 |
15 | |
XXS H2S LC/CO LC только для X-am 8000 тип HFG 00YY |
H2S сероводород (7,2) |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
от 0 до 142 |
±15 |
- |
0,1 млн-1 |
20 |
CO оксид углерода (17,2) |
от 0 до 2000 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 |
от 0 до 2329 |
±15 |
±15 |
1 млн-1 |
15 |
Обозначение сменного сенсора |
Определяемый компонент (ПД-К1, млн-1) |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Диапазон показаний, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с | |
приведенной к верхней границе диапазона, % |
относительной, % | |||||||
XXS H2S только X-am 8000 тип HFG 00YY |
H2S сероводород (7,2) |
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
от 0 до 283 |
- |
±15 |
1 млн-1 |
15 |
XXS E H2S только X-am 8000 тип HFG 00YY |
H2S сероводород (7,2) |
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
от 0 до 283 |
- |
±15 |
1 млн-1 |
15 |
Обозначение сменного сенсора |
Определяемый компонент (ПД-К1, млн-1) |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Диапазон показаний, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с | |
приведенной к верхней границе диапазона, % |
относительной, % | |||||||
XXS H2S НС только для X-am 8000 тип HFG 00YY |
H2S сероводород (7,2) |
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 включ. св. 100 до 1000 млн-1 |
от 0 до 1417 |
±15 |
±15 |
2 млн-1 |
15 |
XXS O2/CO LC только X-am 8000 тип HFG 00YY |
О2 кислород (-) |
от 0 до 25 % |
от 0 до 5 % включ. св. 5 до 25 % |
от 0 до 332548 |
±5 |
±5 |
0,1 % |
15 |
CO оксид углерода (17,2) |
от 0 до 2000 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 |
от 0 до 2329 |
±15 |
±15 |
1 млн-1 |
15 | |
XXS О2/ H2S LC только для X-am 8000 тип HFG 00YY |
О2 кислород (-) |
от 0 до 25 % |
от 0 до 5 % включ. св. 5 до 25 % |
от 0 до 332548 |
±5 |
±5 |
0,1 % |
20 |
H2S сероводород (7,2) |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
от 0 до 142 |
±15 |
- |
2 млн-1 |
15 | |
XXS СО H2-CP только для X-am 8000 тип HFG 00YY |
CO оксид углерода (17,2) |
от 0 до 2000 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 |
от 0 до 2329 |
±15 |
±15 |
2 млн-1 |
25 |
XXS СО LC |
CO оксид углерода |
от 0 до 2000 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 |
от 0 до 2329 |
±15 |
±15 |
1 млн-1 |
15 |
Обозначение сменного сенсора |
Определяемый компонент (ПД-К1, млн-1) |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Диапазон показаний, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с | |
приведенной к верхней границе диапазона, % |
относительной, % | |||||||
(17,2) |
Обозначение сменного сенсора |
Определяемый компонент (ПД-К1, млн-1) |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Диапазон показаний, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с | |
приведенной к верхней границе диапазона, % |
относительной, % | |||||||
XXS CO только для X-am 8000 тип HFG 00YY |
CO оксид углерода (17,2) |
от 0 до 2000 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 |
от 0 до 2329 |
±15 |
±15 |
2 млн-1 |
15 |
XXS СО HC только для X-am 8000 тип HFG 00YY |
CO оксид углерода (17,2) |
от 0 до 10000 млн-1 |
от 0 до 3000 млн-1 включ. св. 3000 до 10000 млн-1 |
от 0 до 11644 |
±10 |
±10 |
5 млн-1 |
25 |
XXS CI2 только для X-am 8000 тип HFG 00YY |
Cl2 хлор (0,34) |
от 0 до 20 млн-1 |
от 0 до 1 млн-1 включ. св. 1 до 20 млн-1 |
от 0 до 59 |
±20 |
±20 |
0,05 млн-1 |
30 |
XXS CO2 только для X-am 8000 тип HFG 00YY |
CO2 диоксид углерода (4900) |
от 0 до 5 % |
от 0 до 1 % включ. св. 1 до 5 % |
от 0 до 91475 |
±15 |
±15 |
0,1 % |
30 (Т0,5) |
XXS H2 только для X-am 8000 тип HFG 00YY |
H2 водород (-) |
от 0 до 2000 млн-1 |
от 0 до 500 млн-1 включ. св. 500 до 2000 млн-1 |
от 0 до 167 |
±15 |
±15 |
5 млн-1 |
10 |
Обозначение сменного сенсора |
Определяемый компонент (ПД-К1, млн-1) |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Диапазон показаний, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с | |
приведенной к верхней границе диапазона, % |
относительной, % | |||||||
XXS H2 HC только для X-am 8000 тип HFG 00YY |
H2 водород (-) |
от 0 до 4 % от 0 до 100 % НКПР |
от 0 до 4 % |
от 0 до 3349 |
- |
±5 |
0,01 % |
20 (Т0,5) |
XXS HCN только для X-am 8000 тип HFG 00YY |
HCN цианистый водород (0,27) |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 |
от 0 до 56 |
±15 |
±15 |
0,1 млн-1 |
10 (Т0,5) |
XXS HCN PC только для X-am 8000 тип HFG 00YY |
HCN цианистый водород (0,27) |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 |
от 0 до 56 |
±15 |
±15 |
0,5 млн-1 |
10 (Т0,5) |
XXS PH3 только для X-am 8000 тип HFG 00YY |
PH3 фосфин (0,07) |
от 0 до 20 млн-1 |
от 0 до 0,2 млн-1 включ. св. 0,2 до 1 млн-1 |
от 0 до 28 |
±20 |
±20 |
0,01 млн-1 |
10 |
XXS PH3 только для X-am 8000 тип HFG |
AsH3 арсин (0,03) |
от 0 до 20 млн-1 |
от 0 до 1 млн-1 включ. св. 1 до 20 млн-1 |
от 0 до 65 |
±15 |
±15 |
0,01 млн-1 |
10 |
Обозначение сменного сенсора |
Определяемый компонент (ПД-К1, млн-1) |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Диапазон показаний, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с | |
приведенной к верхней границе диапазона, % |
относительной, % | |||||||
00YY |
Обозначение сменного сенсора |
Определяемый компонент (ПД-К1, млн-1) |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Диапазон показаний, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с | |
приведенной к верхней границе диапазона, % |
относительной, % | |||||||
XXS PH3 HC только для X-am 8000 тип HFG 00YY |
PH3 фосфин (0,07) |
от 0 до 2000 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 |
от 0 до 2826 |
±20 |
±20 |
1 млн-1 |
10 |
XXS NH3 только для X-am 8000 тип HFG 00YY |
NH3 аммиак (28) |
от 0 до 300 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 300 млн-1 |
от 0 до 212 |
±15 |
±15 |
1 млн-1 |
10 (T0,5) |
XXS NO только для X-am 8000 тип HFG 00YY |
NO оксид азота (4,3) |
от 0 до 200 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 200 млн-1 |
от 0 до 250 |
±15 |
±15 |
0,1 млн-1 |
10 |
XXS NO2 |
NO2 диоксид азота (1,6) |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 |
от 0 до 96 |
±15 |
±15 |
0,1 млн-1 |
15 |
XXS NO2 LC только для X-am 8000 тип HFG 00YY |
NO2 диоксид азота (1,6) |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 |
от 0 до 96 |
±15 |
±15 |
0,02 млн-1 |
15 |
Обозначение сменного сенсора |
Определяемый компонент (ПД-К1, млн-1) |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Диапазон показаний, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с | |
приведенной к верхней границе диапазона, % |
относительной, % | |||||||
XXS Amine только для X-am 8000 тип HFG 00YY |
C2H7N диметиламин (0,53) триметиламин диэтиламин триэтиламин, этиламин |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 100 млн-1 |
от 0 до 187 |
±20 |
±20 |
1 млн-1 |
30 (T0,5) |
XXS Odorant только для X-am 8000 тип HFG 00YY |
CH3SH метилмер-каптан (0,41), этилмеркаптан (0,39) |
от 0 до 40 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 40 млн-1 |
от 0 до 80 |
±20 |
±20 |
0,5 млн-1 |
90 |
XXS COC12 только для X-am 8000 тип HFG 00YY |
COCl2 фосген (0,12) |
от 0 до 10 млн-1 |
от 0 до 0,2 млн-1 включ. св. 0,2 до 10 млн-1 |
от 0 до 41 |
±20 |
±20 |
0,01 млн-1 |
50 (T0,5) |
XXS OV-A Organic Vapors только для X-am 8000 тип HFG 00YY |
С4Н8 изобутилен (42) |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 включ. св. 50 до 300 млн-1 |
от 0 до 700 |
±20 |
±20 |
1 млн-1 |
40 (Т0,5) |
этанол С2Н5ОН, (526) |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 включ. св. 50 до 300 млн-1 |
от 0 до 575 |
±20 |
±20 |
1 млн-1 |
40 (Т0,5) |
Обозначение сменного сенсора |
Определяемый компонент (ПД-К1, млн-1) |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Диапазон показаний, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с | |
приведенной к верхней границе диапазона, % |
относительной, % | |||||||
XXS OV Organic Vapors только для X-am 8000 тип HFG 00YY |
этилен С2Н4, (86) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 100 млн-1 |
от 0 до 117 |
±20 |
±20 |
0,5 млн-1 |
20 (Т0,5) |
метанол СН3ОН (11,3/3,8) |
от 0 до 200 млн-1 |
от 0 до 50 млн-1 включ. св. 50 до 200 млн-1 |
от 0 до 266 |
±20 |
±20 |
0,5 млн-1 |
40 (Т0,5) | |
XXS SO2 |
SO2 диоксид серы (3,8) |
от 0 до 100 млн-1 |
от 0 до 4 млн-1включ. св. 4 до 100 млн-1 |
от 0 до 266 |
±15 |
±15 |
0,1 млн-1 |
15 |
XXS О2 |
О2 кислород (-) |
от 0 до 25 % |
от 0 до 5 % включ. св. 5 до 25 % |
от 0 до 332548 |
±5 |
±5 |
0,1 % |
10 |
XXS E О2 только для X-am 8000 тип HFG 00YY |
О2 кислород (-) |
от 0 до 25 % |
от 0 до 5 % включ. св. 5 до 25 % |
от 0 до 332548 |
±5 |
±5 |
0,1 % |
10 |
XXS О2 100 только для X-am 8000 тип HFG 00YY |
О2 кислород (-) |
от 0 до 100 % |
от 0 до 99 % |
от 0 до 1330193 |
±5 |
- |
0,5 % |
5 |
Обозначение сменного сенсора |
Определяемый компонент (ПД-К1, млн-1) |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Диапазон показаний, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с | |
приведенной к верхней границе диапазона, % |
относительной, % | |||||||
XXS Ozone только для X-am 8000 тип HFG 00YY |
О3 озон (0,05) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
от 0 до 20 |
±20 |
- |
0,01 млн-1 |
10 (Т0,5) |
XXS CO/HCN только для X-am 8000 тип HFG 00YY |
CO oксид углерода (17,2) |
от 0 до 2000 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 |
от 0 до 2329 |
±15 |
±15 |
2 млн-1 |
15 |
HCN цианистый водород (0,27) |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 |
от 0 до 56 |
±15 |
±15 |
0,1 млн-1 |
10 (Т0,5) |
Таблица 4 - Метрологические характеристики газоанализаторов Drager X-am 8000 тип HFG 00YY по каналу c инфракрасными (оптическими) сенсорами IR Ex, DUAL IR Ex/CO2, IR Ex ES, DUAL IR Ex/CO2 ES, DUAL IR Ex/CO2 HC для контроля довзрывоопасных
концентраций горючих газов
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой погрешности |
Коэффициент пересчета по пропану |
Поверочный компонент | ||
довзрывоопасной концентрации определяемого компонента, % НКПР |
объемной доли определяемого компонента, % |
абсолютной, % НКПР |
относительной, % | |||
метан (СН4) |
от 0 до 50 включ. |
от 0 до 2,2 включ. |
±5 |
- |
- |
метан |
св. 50 до 100 |
св. 2,2 до 4,4 |
- |
±10 |
- | ||
этан (C2H6) |
от 0 до 50 включ. |
от 0 до 1,2 включ. |
±5 |
- |
0,77 |
пропан |
св. 50 до 100 |
св. 1,2 до 2,4 |
- |
±10 |
- | ||
пропан (С3Н8) |
от 0 до 50 включ. |
от 0 до 0,85 включ. |
±5 |
- |
1 |
пропан |
св. 50 до 100 |
св. 0,85 до 1,7 |
- |
±10 |
- | ||
н-бутан (С4Н10) |
от 0 до 50 включ. |
от 0 до 0,7 включ. |
±5 |
- |
1,19 |
пропан |
св. 50 до 100 |
св. 0,7 до 1,4 |
- |
±10 |
- | ||
изобутан (i-C4H10) |
от 0 до 50 включ. |
от 0 до 0,65 включ. |
±8 |
- |
1,22 |
пропан |
св. 50 до 100 |
св. 0,65 до 1,3 |
- |
- |
- | ||
гексан (СбНы) |
от 0 до 50 включ. |
от 0 до 0,5 включ. |
±8 |
- |
1,47 |
пропан |
св. 50 до 100 |
св. 0,5 до 1,0 |
- |
- |
- | ||
метанол (CH3OH) |
от 0 до 50 включ. |
от 0 до 3,0 включ. |
±8 |
- |
0,54 |
пропан |
св. 50 до 100 |
св. 3,0 до 6,0 |
- |
- |
- | ||
метилэтилкетон (C4H8O) |
от 0 до 50 включ. |
от 0 до 0,75 включ. |
±8 |
- |
2,27 |
пропан |
св. 50 до 100 |
св. 0,75 до 1,5 |
- |
- |
- | ||
хлорметан (CH3Q) (фреон R 40) |
от 0 до 50 включ. |
от 0 до 3,8 включ. |
±8 |
- |
1,06 |
пропан |
хлорметан (CH3Q) (фреон R 40) |
св. 50 до 100 |
св. 3,8 до 7,6 |
- |
- |
- |
пропан |
циклопентан (C5H10) |
от 0 до 50 включ. |
от 0 до 0,7 включ. |
±8 |
- |
1,06 |
пропан |
св. 50 до 100 |
св. 0,7 до 1,4 |
- |
- |
- |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой погрешности |
Коэффициент пересчета по пропану |
Поверочный компонент | ||
довзрывоопасной концентрации определяемого компонента, % НКПР |
объемной доли определяемого компонента, % |
абсолютной, % НКПР |
относительной, % | |||
этилацетат (C4H8O2) |
от 0 до 50 включ. |
от 0 до 1,0 включ. |
±8 |
- |
1,43 |
пропан |
св. 50 до 100 |
св. 1,0 до 2,0 |
- |
- |
- | ||
сумма углеводородов Ci - С10 |
от 0 до 50 включ. |
от 0 до 0,5 включ. |
±8 |
- |
- |
гексан |
св. 50 до 100 |
св. 0,5 до 1,0 |
- |
- | |||
Примечания:
|
Таблица 5 - Метрологические характеристики газоанализаторов Drager X-am 8000 тип HFG 00YY по каналам с термокаталитическими сенсорами, работающими в термокондуктометрическом режиме для контроля объемной доли метана и по каналам с инфракрасными
(оптическими) сенсорами для контроля объемной доли метана и диоксида углерода сенсорами IR CO2, DUAL IR Ex/CO2, IR CO2 ES, DUAL IR Ex/CO2 ES, DUAL IR Ex/CO2 HC
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, % |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой погрешности | |
приведенной к верхней границе диапазона, % |
относительной, % | |||
метан (CH4) |
от 0 до 100 |
от 0 до 50 включ. св. 50 до 99 |
±10 |
±10 |
диоксид углерода (CO2) для сенсоров IR CO2, IR CO2 ES DUAL IR Ex/CO2, DUAL IR Ex/CO2 ES |
от 0 до 5 |
от 0 до 1,0 включ. св. 1,0 до 5,0 |
±10 |
±10 |
диоксид углерода (CO2) для сенсора DUAL IR Ex/CO2 HC |
от 0 до 100 |
от 0 до 99 |
±5 |
±5 |
Примечание - Время установления показаний T0,9 не более 32 с для термокаталитических сенсоров; для сенсоров IR CO2, IR CO2 ES, DUAL IR Ex/CO2, DUAL IR Ex/CO2 ES в режиме диффузии не более 50 с, с насосом не более 15 с; для сенсора DUAL IR Ex/CO2 HC в режиме диффузии не более 55 с, с насосом не более 20 с.
Таблица 6 - Метрологические характеристики газоанализаторов Drager X-am 8000 тип HFG 00YY по каналу с фотоионизационным сенсором PID HC
Определяемый компонент (ПДК млн-1) |
Диапазон измерений (показаний) объемной доли определяемого компонента, млн-1 |
Диапазоны показаний, мг/м3 |
Коэффициент пересчета по изобутилену |
Пределы допускаемой погрешности | |
приведенной к верхней границе диапазона, % |
относительной, % | ||||
изобутилен С4Н8 (изобутен)(42) |
от 0 до 10 включ. св. 10 до 2000 |
от 0 до 4665 |
1 |
±15 |
±15 |
ацетон С3Н5О (85) |
от 0 до 80 включ. св. 80 до 2000 |
от 0 до 4829 |
1,04 |
±20 |
±20 |
бензол С6Н6 |
от 0 до 10 включ. |
от 0 до 3248 |
0,5 |
±20 |
- |
(5) |
св. 10 до 1000 |
- |
±20 |
Определяемый компонент (ПДК млн-1) |
Диапазон измерений (показаний) объемной доли определяемого компонента, млн-1 |
Диапазоны показаний, мг/м3 |
Пределы допускаемой погрешности | ||
Коэффициент пересчета по изобутилену |
приведенной к верхней границе диапазона, % |
относительной, % | |||
этилацетат С4Н8О2 (41) |
от 0 до 40 включ. св. 40 до 8000 |
от 0 до 29302 |
4,66 |
±20 |
±20 |
этилбензол С8Н10 (11,4) |
от 0 до 10 включ. св. 10 до 1000 |
от 0 до 4414 |
0,5 |
±20 |
±20 |
метилэтилкетон C4H8O (66,7) |
от 0 до 50 включ. св. 50 до 2000 |
от 0 до 5996 |
0,9 |
±20 |
±20 |
n-нонан C9H20 |
от 0 до 50 включ. св. 50 до 3000 |
от 0 до 15996 |
1,55 |
±20 |
±20 |
n-октан С8Н18 |
от 0 до 50 включ. св. 50 до 4000 |
от 0 до 18955 |
1,93 |
±20 |
±20 |
СТИрОЛ (6,9/2,3) |
от 0 до 10 включ. св. 10 до 800 |
от 0 до 3464 |
0,44 |
±20 |
±20 |
толуол C7H8 (13) |
от 0 до 10 включ. св. 10 до 1000 |
от 0 до 3830 |
0,56 |
±20 |
±20 |
ксилол С8Н10 (10) |
от 0 до 10 включ. св. 10 до 1000 |
от 0 до 4414 |
0,55 |
±20 |
±20 |
трихлорэтилен C2HCl3 (1,8) |
от 0 до 20 включ. св. 20 до 1000 |
от 0 до 5462 |
0,53 |
±20 |
±20 |
винилхлорид С2Н>а (1,3) |
от 0 до 10 включ. св. 10 до 4000 |
от 0 до 10392 |
1,97 |
±20 |
±20 |
бутадиен С4Н6 (1,3) |
от 0 до 1400 |
от 0 до 3148 |
0,69 |
±15 |
±15 |
хлорбензол C6H5Q (21) |
от 0 до 1000 |
от 0 до 4679 |
0,47 |
±15 |
±15 |
Определяемый компонент (ПДК млн-1) |
Диапазон измерений (показаний) объемной доли определяемого компонента, млн-1 |
Диапазоны показаний, мг/м3 |
Пределы допускаемой погрешности | ||
Коэффициент пересчета по изобутилену |
приведенной к верхней границе диапазона, % |
относительной, % | |||
циклогексан СбН12 (23) |
от 0 до 2500 |
от 0 до 8747 |
1,4 |
±15 |
±15 |
метилбромид CH3Br (0,2) |
от 0 до 4000 |
от 0 до 15787 |
1,87 |
±15 |
±15 |
трет-бутилметило-вый эфир (МТБЭ) С5Н12О (27) |
от 0 до 2000 |
от 0 до 7329 |
0,87 |
±15 |
±15 |
а-пинен C10H16 (0,05) |
от 0 до 800 |
от 0 до 4531 |
0,38 |
±15 |
±15 |
фенол С6Н5ОН (0,3) |
от 0 до 2000 |
от 0 до 7905 |
0,62 |
±20 |
±20 |
Сумма углеводородов (по изобутилену) |
от 0 до 10 включ. св. 10 до 2000 |
от 0 до 4665 |
1 |
±15 |
±15 |
Примечание - Время установления показаний Tq,9 не более 10 с. |
Таблица 7 - Метрологические характеристики газоанализаторов Drager X-am 8000 тип HFG 00YY по каналу с фотоионизационным сенсором PID LC ppb
Определяемый компонент |
Диапазон измерений (показаний) объемной доли определяемого компонента, млн-1 |
Диапазоны измерений, мг/м3 |
Коэффициент пересчета по изобутилену |
Пределы допускаемой приведенной погрешности к верхней границе диапазона, % |
изобутилен С4Н8 (изобутен) |
от 0 до 10 |
от 0 до 23 |
1 |
±15 |
ацетон СэНбО |
от 0 до 18 |
от 0 до 44 |
1,17 |
±20 |
бензол С3Н6 |
от 0 до 5 |
от 0 до 16 |
0,56 |
±20 |
этилацетат С4Н8О2 |
от 0 до 75 |
от 0 до 274 |
4,98 |
±20 |
Определяемый компонент |
Диапазон измерений (показаний) объемной доли определяемого компонента, млн-1 |
Диапазоны измерений, мг/м3 |
Коэффициент пересчета по изобутилену |
Пределы допускаемой приведенной погрешности к верхней границе диапазона, % |
этилбензол С8Н10 |
от 0 до 14 |
от 0 до 61 |
0,91 |
±20 |
метилэтилкетон C4H8O |
от 0 до 16 |
от 0 до 48 |
1,05 |
±20 |
n-нонан C9H20 |
от 0 до 32 |
от 0 до 170 |
2,1 |
±20 |
n-октан С8Н18 |
от 0 до 32 |
от 0 до 152 |
2,14 |
±20 |
Стирол С8Н8 |
от 0 до 12 |
от 0 до 53 |
0,82 |
±20 |
толуол C7H8 |
от 0 до 15 |
от 0 до 57 |
0,98 |
±20 |
ксилол С8Н10 |
от 0 до 12 |
от 0 до 53 |
0,79 |
±20 |
трихлорэтилен C2HCI3 |
от 0 до 14 |
от 0 до 76 |
0,95 |
±20 |
винилхлорид C2H3CI |
от 0 до 32 |
от 0 до 83 |
2,18 |
±20 |
бутадиен С4Н6 |
от 0 до 10 |
от 0 до 22 |
0,69 |
±15 |
хлорбензол C6H5CI |
от 0 до 12 |
от 0 до 56 |
0,79 |
±15 |
циклогексан (71112 |
от 0 до 24 |
от 0 до 84 |
1,6 |
±15 |
метилбромид СНзВг |
от 0 до 32 |
от 0 до 126 |
2,19 |
±15 |
трет-бутилметиловый эфир (МТБЭ) С5Н12О |
от 0 до 16 |
от 0 до 59 |
1,06 |
±15 |
а-пинен C10H16 |
от 0 до 8 |
от 0 до 45 |
0,48 |
±15 |
Примечание - Время установления показаний То,9 не более 15 с. |
Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности - 0,5.
Таблица 8 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество регулируемых порогов срабатывания сигнализации |
2 |
Напряжение питания постоянного тока от литий-ионного аккумулятора, подзаряжаемого, В |
4,8 |
Габаритные размеры с блоком питания (длинахширинахвысота), мм, не более |
179х77х42 |
Масса с блоком питания, без ремня и без насоса, кг, не более |
0,6 |
Средняя наработка на отказ, ч, не менее (при доверительной вероятности P=0,95) |
10 000 |
Срок службы газоанализаторов, лет, не менее |
8 |
Гарантийный срок службы сенсоров, лет1) |
от 1 до 5 |
Степень защиты по ГОСТ 14254-2015 |
IP 67 |
Рабочие условия измерений:
|
от -40 до +50 от 10 до 95 от 70 до 130 |
Маркировка взрывозащиты |
PO Ex da ia I Ma X, 0Ex da ia IIC T4 Ga X |
1 В зависимости от типов используемых сенсоров. |
