№871 от 08.05.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31899
О переоформлении свидетельства об утверждении типа средства измерений № 51589 "Системы газоаналитические POLYTRON-REGARD" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 871 от 08.05.2018
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы газоаналитические POLYTRON-REGARD Назначение средства измеренийСистемы газоаналитические POLYTRON-REGARD предназначены для автоматических непрерывных измерений объемной доли кислорода и вредных газов и паров в воздушных средах, а также довзрывных концентраций горючих газов и паров горючих жидкостей в смеси с воздухом во взрывоопасных зонах.
Описание средства измеренийПринцип действия системы газоаналитической POLYTRON-REGARD (далее - система) определяется входящими в ее состав датчиками газа (газоизмерительными головками), далее -датчиками.
В состав газоаналитической системы POLYTRON-REGARD входят центральный (контроллерный) блок, предназначенный для сбора измерительной информации, управления, сигнализации при превышении содержания определяемого компонента установленных пороговых значений, а также информации о неисправностях, сенсорные панели визуализации и управления (опция), программное обеспечение для организации рабочего места оператора, а также датчики с опциональными комплектами для монтажа, встраивания и отбора проб.
В системах используются следующие датчики:
- электрохимические датчики Polytron 2 XP TOX, Polytron 7000 со сменными сенсорами для контроля содержания газов, приведенные в таблице 2;
- электрохимические датчики Polytron 3000 с сенсорами для контроля содержания газов, приведенные в таблице 3;
-
- оптические датчики Drager модели PIR 7200 для контроля содержания СО2, приведенные в таблице 4;
-
- оптические датчики:
Polytron IR (2 IR), исполнений 334 и 340,
PIR 3000 (исполнений ITR 00xx или IDS00x1),
Drager Sensor IR (исполнений ISH00xx или IDS00x2),
PIR 7000 (исполнений 334 и 340), приведенные в таблице 5;
-
- термокаталитические датчики:
Polytron 2 ХР Ех,
Polytron SE Ex.. .DD с сенсорами PR, HT, LC;
Polytron FX, Polytron FX LC 1;
PEX 3000 XTR 0000, XTR 0001 с сенсором PR M DD;
PEX 3000 XTR 0090, XTR 0091 в комбинации с Polytron SE Ex DD (PR M1/2/3/ NPT1, HT M)
PEX 3000 XTR 0010, XTR 0011 c сенсором Ex LC M;
PEX 3000 XTR 0090, XTR 0091 с Polytron SE.Ex DD (LC M1/M2/M3/NPT1), приведенные в таблице 6;
-
- электрохимические датчики токсичных газов и кислорода Drager Polytron 5100, приведенные в таблице 7;
-
- электрохимические датчики токсичных газов и кислорода Drager Polytron 8000 ETR, Drager Polytron 8100 ETR, приведенные в таблице 8.
Принцип действия датчиков, входящих в систему, основан на применении:
- химически активных измерительных элементов (электрохимических сенсоров) для кислорода и вредных компонентов;
- оптического инфракрасного измерительного преобразователя для контроля содержания диоксида углерода и горючих газов и паров;
- термохимических элементов (пеллисторов), принцип действия который основан на изменении температуры каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров.
Датчики являются стационарными приборами непрерывного действия, выполнены в прочном, коррозионно устойчивом, искробезопасном или взрывонепроницаемом корпусе, обладают высокой виброустойчивостью и ударостойкостью.
Датчики Polytron 3000/7000, Polytron 2 XP TOX, Polytron 2 ХР Ех, Drager Polytron 5100, Drager Polytron 8000 ETR, Drager Polytron 8100 ETR имеют цифровую индикацию на жидкокристаллическом дисплее для непрерывной индикации содержания компонента непосредственно на месте измерения.
Датчики Polytron 2 XP TOX, Polytron 7000, Drager Polytron 5100, Drager Polytron 8000 ETR, Drager Polytron 8100 ETR имеют сменные электрохимические сенсоры (на любой из указанных соответственно в таблицах 2, 3, 7, 8 компонентов) со встроенной памятью данных. После установки сенсора электронная часть измерительной головки автоматически настраивается на рабочие параметры сенсора.
Датчики Polytron FX, Polytron FX LC конструктивно выполнены в одноблочном алюминиевом корпусе с порошковым покрытием, имеют трехразрядный цифровой жидкокристаллический дисплей. Лицевая панель датчика закрывается завинчивающейся металлической крышкой со стеклянным окном. Доступ к меню настройки и обслуживания датчика осуществляется бесконтактно через крышку прибора с помощью магнитного инструмента.
Датчики Polytron SE Ex PR M...DD, Polytron SE Ex LC M...DD, Polytron SE Ex HT M DD, для контроля горючих газов не имеют цифровой индикации, измерительная информация поступает на центральный блок. Корпус датчика имеет взрывозащищенное исполнение.
Для обеспечения возможности использования датчиков Polytron SE Ex PR M.DD, Polytron SE Ex LC M.DD, Polytron SE Ex HT M DD в комплекте с контроллером Drager Regard 7000 в состав измерительного канала системы включается модуль преобразователя PEX 1000, предназначенный для преобразования выходного сигнала (мост Уитстона, сигнал по напряжению) датчиков в унифицированных аналоговый сигнал от 4 до 20 мА.
Датчик PEX 3000 для контроля горючих газов имеет несколько исполнений: XTR 0000, XTR 0001, XTR 0010, XTR 0011, XTR 0090, XTR 0091 (в т.ч. выносную версию), которые отличаются условиями эксплуатации, конструктивными особенностями и использованием сенсоров на различные концентрации.
Датчик PEX 3000 не имеет внешней индикации. Внутренний цифровой индикатор и кнопки управления расположенны под крышкой корпуса датчика и используются для настройки и обслуживания датчика, в том числе, и во взрывоопасных зонах.
Датчики PIR 3000 (исполнений ITR00xx ITR 00xx или IDS00x1), Drager Sensor IR (исполнений ISH00xx или IDS00x2), PIR 7000 (исполнений 334 и 340) для контроля горючих газов и PIR 7200 для контроля содержания СО2 не имеют цифровой индикации, измерительная информация поступает на центральный блок. Корпус датчика имеет взрывозащищенное исполнение. Доступ к меню настройки и обслуживания датчика осуществляется с помощью магнитного инструмента. В безопасной зоне настройку датчиков PIR 7000/ 7200 можно также осуществлять с помощью подключения ручного управляющего модуля или через модем, подключенный к компьютору, используя программное обеспечение CC Vision GDS или PolySosf.
Датчики PEX 3000, Polytron FX (FX LC) и PIR 3000 обеспечивают передачу измерительной информации посредством унифицированного аналогового выходного токового сигнала от 4 до 20 мА.
В зависимости от числа измерительных каналов, типа используемых контроллеров и датчиков, а также конструктивного исполнения, приведенные в руководстве по эксплуатации, система имеет следующие модификации:
-
1) Polytron - многоканальная система (2, 5 или 12 каналов), состоящая из центрального блока с набором различных измерительных карт, карты квитирования и датчиков любого принципа действия.
-
2) REGARD-1 и UniGARD - одноканальные системы, состоящие из центрального блока и датчика, имеющего аналоговый выход 4 - 20 мА, отличающиеся конструктивным исполнением;
-
3) REGARD-1-SE-Ex и UniGARD- SE-Ех - одноканальные системы, состоящие из центрального блока и термокаталитического датчика (кроме датчика Polytron SE Ex LC M), отличающиеся конструктивным исполнением;
-
4) QuadGard - четырехканальные системы, состоящие из центрального блока, представляющего собой корпус, содержащий плату питания и плату управления и индикации. Дополнительно могут быть установлены от 1 до 4 входных карт типа 4 - 20 мА или SE-Ex. Система включает также от 1 до 4 датчиков любого принципа действия;
-
5) REGARD 2400 и REGARD 2410 (RailGard) - многоканальная система (число каналов: 1, 4 или 6 - RailGard, 4 - REGARD 2400 и REGARD 2410), состоящая из центрального блока и от 1 до 6 датчиков любого принципа действия. Может включать до шести реле, а также панель визуализации Drager RVP 2400 для вывода на экран значений концентраций газов с контроллера.
-
6) REGARD 3900/3910/3920 - многоканальная система, состоящая из центрального блока, в котором размещены дисплейная карта и от одного до четырех отдельных входных / выходных модулей, и от 1 до 16 датчиков от 4 до 20 мА. Входные модули включают 4 измерительных канала от 4 до 20 мА и три реле, которые совместно используются этими каналами. Выходные модули - это релейные модули. К указанной системе можно подключать панель визуализации Drager RVP 3900 для вывода на экран данных в графическом виде с контроллера.
-
7) REGARD - многоканальная система (7 или 16 карт), состояшая из центрального блока в двух вариантах (JA 19 дюймов или 19 дюймов) с набором различных канальных карт и датчиков любого принципа действия; системы Regard могут объединяться в общую систему с числом каналов до 99.
Центральный блок (стойка) системы REGARD может комплектоваться различными картами: одноканальными от 4 до 20 мА и SE EX, одноканальными оптическими от 4 до 20 мА, 8-канальными дисплейными (в комплекте с 8-канальным модулем в качестве внешнего устройства), релейно-дисплейными (в комплекте с релейным модулем АС в качестве внешнего устройства), интерфейсной картой, HART- картой, Мастер - картой, MODBUS - картой, назначение которых приведено в руководствах по эксплуатации.
Панель визуализации Drager RVP 5000 предназначена для отображения информации о состоянии системы REGARD в виде таблицы, отдельной гистограммы или информацией по каждому датчику.
Дополнительно системе REGARD можно подключать различные интерфейсные модули: REGARD PROFIBUS-DP gateway, REGARD PROFINET gateway, REGARD INTERBUS gateway, Ethernet к Modbus gateway. C помощью соответствующего протокола модули передают данные о состоянии системы REGARD в систему автоматизации.
Питание системы REGARD осуществляется от сети переменного тока напряжением (220+22-33) или от источника постоянного тока 24 В. При аварийных ситуациях предусмотрено питание от источников напряжением 24 В.
-
8) REGARD 7000 - многоканальная система, состоящая из блоков управления модульной структуры и датчиков любого принципа действия, число каналов до 1536.
Система REGARD 7000 может состоять из одного центрального блока управления и до 6 периферийных блоков управления. Блок управления REGARD 7000 состоит из одной или более док-станций, каждая из которых имеет 4 или 8 портов (слотов). Система в целом может включать в себя до 24 док-станций и контролировать до 1536 каналов.
В порты (слоты) док-станции вставляются подключаемые модули (тип и количество модулей определяется при заказе), основные модули перечислены ниже:
- модуль аналоговых входов от 4 до 20 мА (опционально - с поддержкой протокола HART);
- модуль релейных выходов;
- модуль дискретных входов;
- модуль «моста» для соединения с другими контроллерами Regard (интерфейс RS485);
- модули шлюзов;
- модуль-заглушка (slotcover) для свободных (не занятых другими модулями) портов док-станции.
Для подключения кабельных линий используются клеммные блоки нескольких типов, подключаемые к док-станции.
Для отображения результатов измерений и конфигурирования системы REGARD 7000 к ней может быть подключена панель Regard 7000 Dashboard с сенсорным дисплеем.
Также конфигурирование системы Regard 7000 возможно с персонального компьютера с помощью специального конфигурационного программного обеспечения.
Отображение результатов измерений и состояния системы Regard 7000 также возможно на персональном компьютере с автономным программным обеспечением ViewPro 7000, входящем в состав автоматизированного рабочего места оператора.
Связь между док-станциями в составе системы и панелью Dashboard осуществляется по локальной сети Ethernet.
Блоки управления системы Regard 7000 размещаются в шкафу.
Питание REGARD 7000 осуществляется постоянным током с номинальным напряжением 24 В.
Любой датчик при помощи кабеля подключается к одному из контроллеров (в зависимости от модификации системы), от которого получает электропитание. Датчики также могут получать электропитание от отдельного источника питания 24 В, при этом передавая измерительную информацию на контроллер.
В зависимости от конструктивного исполнения центральный блок системы может крепиться на стене, размещаться в настенном шкафу или в шкафу управления.
Общий вид контроллеров и датчиков, входящих в состав системы, представлен на рисунках 1, 2. В зависимости от комплектации внешний вид системы может изменяться.

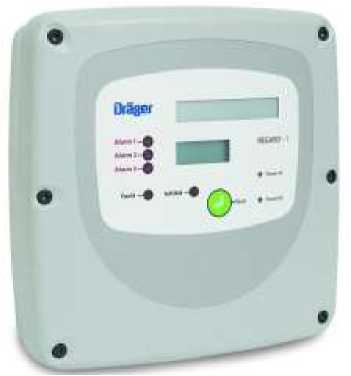

REGARD-1, REGARD-1-SE-Ex

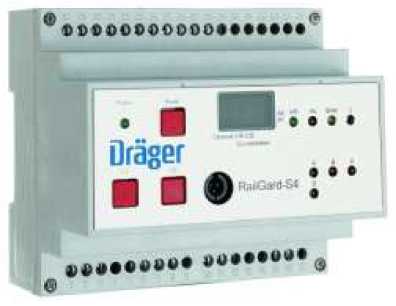

REGARD 2410
REGARD 2400

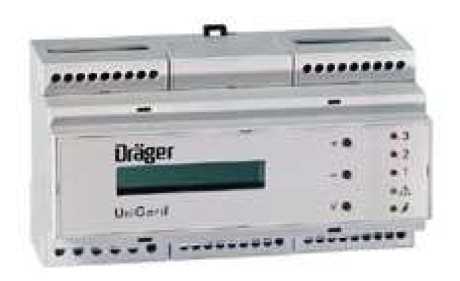

UniGARD, UniGARD- SE-Ех

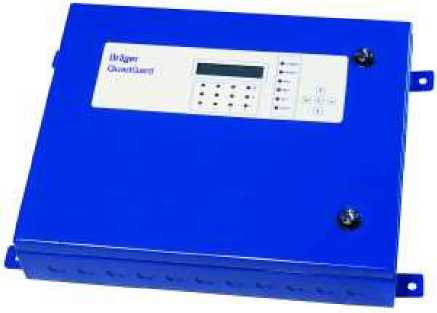

QuadGard
Jlrager
9aea oaaa aaaa aaaa aaa oaaa aaaa aaaa !!!! sssssm::::
«4*
REGARD 3900/3910/3920

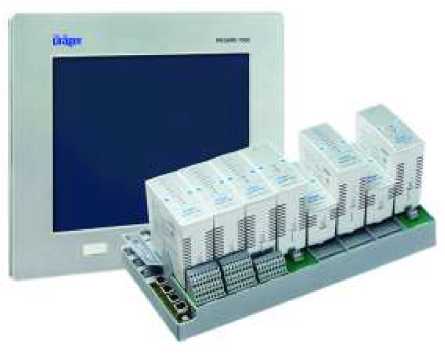

REGARD 7000 (на примере одной док-станции с произвольным набором модулей и Dashboard)
REGARD

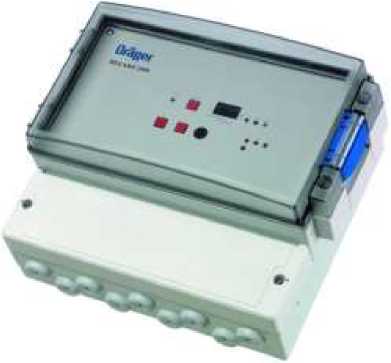

Рисунок 1 - Общий вид контроллеров (блоков управления) систем POLYTRON-REGARD
Polytron IR исполнение 334/340
PIR 3000 исполнение IDS00x1/ITR00xx
PIR 7000 исполнение 334/340

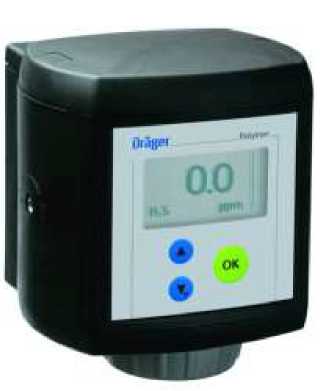

Polytron 7000

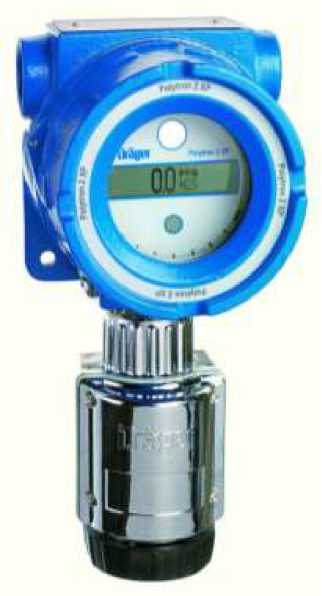

Polytron 2XP Tox
Polytron 2XP Ex
Polytron 3000
Polytron SE Ex HT

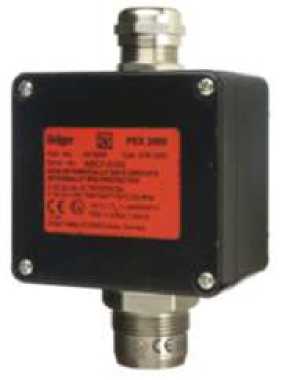

PEX 3000

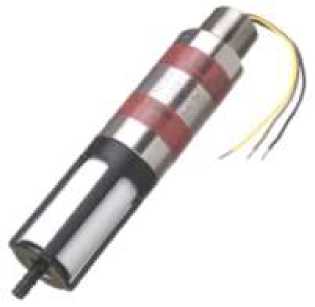

Polytron SE Ex
Drager Sensor IR исполнение ISH00xx/IDS00x2
PIR 7200
Drager Polytron 5100
Drager Polytron 8000 ETR,
Drager Polytron 8100 ETR

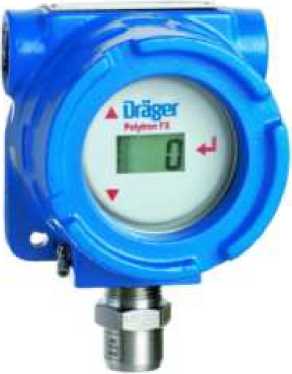

Polytron FX, Polytron FX LC X)

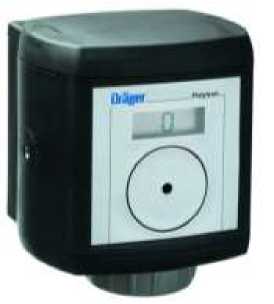

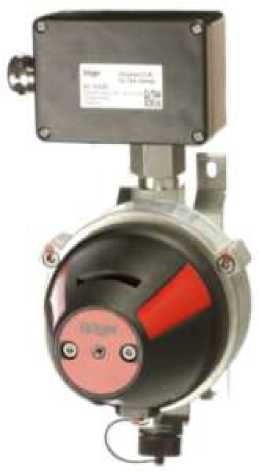

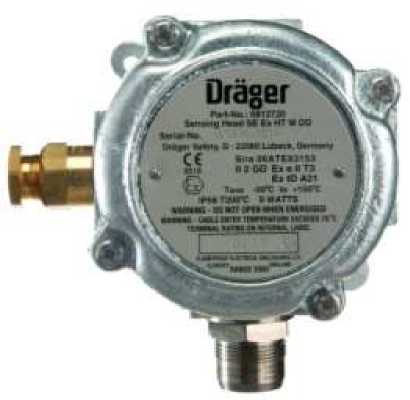

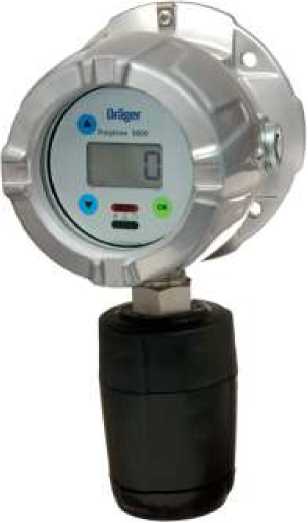

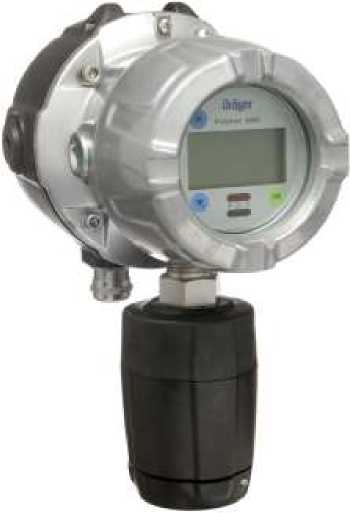

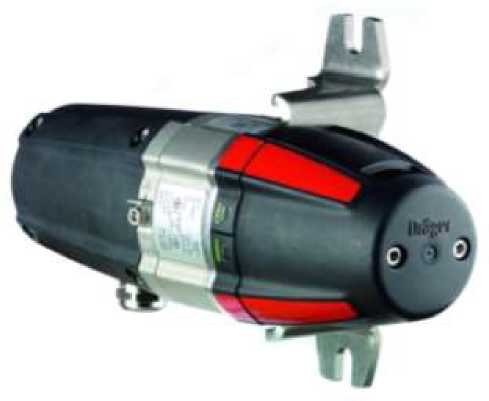

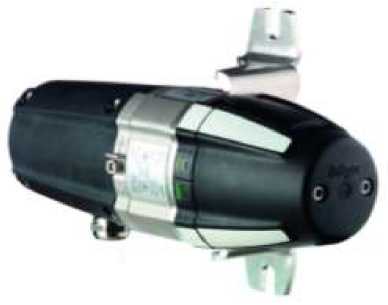

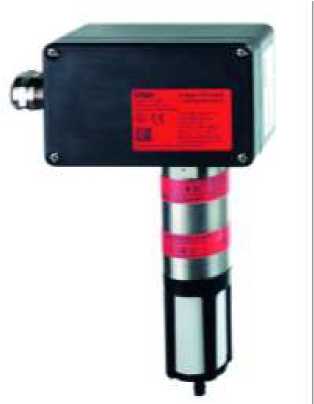

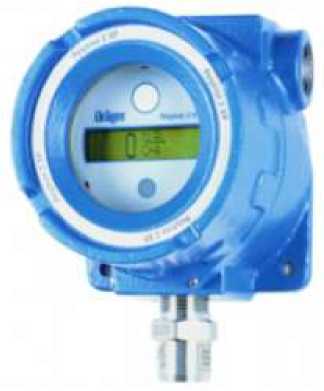

Рисунок 2 - Общий вид датчиков системы POLYTRON-REGARD
1) Только для систем газоаналитических POLYTRON-REGARD, введенных в эксплуатацию в срок до 06.02.2014.
Программное обеспечениеСистемы имеют встроенное программное обеспечение (ПО) датчиков и контроллеров.
Встроенное ПО датчиков обеспечивает выполнение следующих основных функций:
- измерение содержания определяемых компонентов и преобразование измерительной информации в унифицированный токовый сигнал от 4 до 20 мА;
- включение светодиодов сигнализации и замыкание контактов реле при превышении установленных пороговых значений (при наличии).
Контроллеры (блоки управления) Regard-1-SE Ex / Regard-1, QuardGard, UniGard-Se Ex/ UniGard, Regard, Regard 3900/3910/3920, RailGard 2400/2410 имеют встроенное ПО, осуществляющее все функции; встроенное ПО контроллеров Regard 7000 состоит из нескольких элементов, индивидуально для каждого из модулей, в зависимости от выполняемых модулем функций.
ПО контроллеров осуществляет в целом следующие функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на ЖКИ дисплее центрального блока (контроллера);
- передачу результатов измерений по цифровому интерфейсу связи;
- контроль целостности программных кодов ПО, настроечных параметров;
- контроль общих неисправностей (связь, конфигурация);
- контроль внешней связи (RS232, RS485).
ПО модулей контроллера Regard 7000 выполняют функции в соответствии с назначением самих модулей:
- ПО панели Dashboard - получение информации в цифровой форме и отображение результатов измерений на ЖКИ дисплее центрального блока;
- ПО Модулей аналоговых входов от 4 до 20 мА - преобразование аналоговых сигналов в цифровой;
- ПО Модулей дискретных входов - преобразование дискретных сигналов в цифровой;
- ПО Модуля «моста» - обмен информацией с другими контроллерами Regard;
- ПО Модулей релейных выходов - формирование релейных выходных сигналов;
- ПО Модулей шлюзов - связь с системами высшего уровня.
Встроенное ПО в целом реализует следующие расчетные алгоритмы:
- непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;
- непрерывную самодиагностику аппаратной части устройств, входящих в состав системы;
- цифроаналоговое преобразование.
ПО модулей контроллера Regard 7000 выполняют расчетные алгоритмы в соответствии с назначением самих модулей.
Системы (в зависимости от модификации) обеспечивают возможность работы с автономным ПО для персонального компьютера.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077—2014.
Влияние программного обеспечения системы учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
10
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Regard-1-SE Ex/ Regard-1 |
Quard Gard |
UniGard- Se Ex/ UniGard |
Regard |
Regard 3900/ 3910/ 3920 |
RailGard 2400/2410 |
Regard 7000 | |||||
|
Панель Dashboard |
Модули аналоговых входов 4-20 мА |
Модули дискретных входов |
Модуль «моста» |
Модули релейных выходов |
Модули шлюзов | |||||||
|
Идентификационное наименование ПО |
Regard-1-SE Ex / Regard-1 |
QuardGard |
UniGard- Se Ex / UniGard |
Regard |
Regard 3900/391 0/3920 |
RailGard 2400/2410 |
Regard 7000 |
Regard 7000 |
Regard 7000 |
Regard 7000 |
Regard 7000 |
Regard 7000 |
|
Номер |
1.01 |
1.1 |
1.3 |
1.6 |
4 |
2.3 |
01.01.00 |
01.00.01 |
01.00.01 |
01.00.02 |
01.00.01 |
01.00.01 |
|
версии (идентификационный номер) ПО |
(4208581) |
(4205821) |
(972920) |
(4205720) |
(4208781) |
(SC0001X) |
(8326832) |
(8324863) |
(8324864) |
(8326572) |
(8324862) |
(8324867) |
|
Цифровой идентификатор ПО |
F07F |
5E63 |
0xCF13 |
0793 |
0F69 |
0x58F2 |
221234ae3f 4b2f5b8daf d95458067 dba |
a03ea2de6de aa53777100a 03d1095aa5 |
2ea492ce542 c4746a1a21d b35750aeed |
D03561EF A183242F 997549AF 66922186 |
fffbfb206 11e56e1bf 50bc2387 cc6a42 |
87f32602 02770d64 5e2d8384 5e7ef38a |
|
Алгоритм вычисления цифрового идентификатора ПО |
16-bit checksum |
CRC16 |
16-bit checksum |
16-bit checksum |
16-bit checksum |
16-bit checksum |
MD 5 |
MD 5 |
MD 5 |
MD 5 |
MD 5 |
MD 5 |
Примечания:
-
1) Номер версии ПО должен быть не ниже указанного в таблице.
-
2) Значения контрольных сумм, указанные в таблице, относятся только к встроенному ПО указанной версии.
Таблица 2 - Метрологические характеристики системы газоаналитической POLYTRON-REGARD
c электрохимическими датчиками Polytron 7000, Polytron 2 XP TOX
|
Определяемый компонент |
Обозначение сенсора |
Диапазоны измерений объемной доли, -1 млн |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления выходного сигнала по уровню 0,63 Т(0,(63 , с |
Назначение 4) | |
|
приведенной 6) |
относи-ситель-тельной | |||||
|
от 0 до 15 включ. |
±20 |
- |
К, | |||
|
DragerSensor |
св. 15 до 50 |
- |
±20 |
15 | ||
|
СО |
от 0 до 300 |
±10 |
А | |||
|
Оксид углерода |
от 0 до 1000 |
±10 | ||||
|
DragerSensor СО LS |
от 0 до 200 от 0 до 1000 |
±10 ±10 |
20 |
А | ||
|
от 0 до 5000 |
±10 | |||||
|
DragerSensor CO LH |
от 0 до 300 |
±10 |
- |
30 |
А | |
|
от 0 до 4 включ. |
±20 |
- |
К, | |||
|
DragerSensor |
св. 4 до 30 |
- |
±20 |
20 | ||
|
Оксид азота |
NO LC |
от 0 до 50 |
±15 |
- |
А | |
|
от 0 до 200 |
±15 |
- | ||||
|
DragerSensor NO HC |
от 0 до 500 |
±10 |
- |
30 |
А | |
|
от 0 до 1 включ. |
±20 |
- |
К, | |||
|
DragerSensor |
св. 1 до 5 |
- |
±20 |
15 | ||
|
NO2 |
от 0 до 10 |
±20 |
- |
А | ||
|
Диоксид |
от 0 до 100 |
±15 |
- | |||
|
азота |
от 0 до 1 включ. |
±20 |
- |
К | ||
|
DragerSensor |
от 0 до 1 включ. |
±20 |
- |
15 |
К | |
|
NO2 LC |
св. 1 до 10 |
- |
±20 | |||
|
от 0 до 20 |
±15 |
- |
А | |||
|
от 0 до 3 включ. |
±20 |
- |
К, | |||
|
Диоксид |
DragerSensor |
св. 3 до 5 |
- |
±20 |
15 | |
|
серы |
SO2 |
от 0 до 10 |
±20 |
- |
А | |
|
от 0 до 100 |
±15 |
- | ||||
|
DragerSensor NH3 НС |
от 0 до 30 включ. |
±20 |
- | |||
|
св. 30 до 300 |
±20 |
20 |
К, А | |||
|
от 0 до 1000 |
±15 |
- | ||||
|
DragerSensor |
от 0 до 30 включ. |
±20 |
- |
15 |
К, А | |
|
Аммиак |
NH3 LC 1) |
св. 30 до 100 |
- |
±20 | ||
|
от 0 до 50 |
±15 |
- |
А | |||
|
DragerSensor NH3 TL 1) |
от 0 до 30 включ. св. 30 до 100. |
±15 |
±15 |
25 |
К | |
|
от 0 до 30 включ. |
±15 | |||||
|
- |
К | |||||
|
св. 30 до 300 |
- |
±15 | ||||
|
от 0 до 0,3 включ. |
±20 |
- |
К, | |||
|
Хлор |
DragerSensor |
св. 0,3 до 1 |
- |
±20 |
15 | |
|
CI2 g> |
от 0 до10 |
±20 |
- |
А | ||
|
от 0 до50 |
±15 |
- | ||||
|
Определяемый компонент |
Обозначение сенсора |
Диапазоны измерений объемной доли, -1 млн |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления выходного сигнала по уровню 0,63 Т0,63 , с |
Назначение 4) | |
|
приведенной 6) |
относи-ситель-тельной | |||||
|
Сероводород |
DragerSensor H2S LC 1), DragerSensor H2S |
от 0 до 7 включ. св. 7 до 10 от 0 до 7 включ. св. 7 до 20 от 0 до 7 включ. св.7 до 50 от 0 до 100 |
±15 ±15 ±15 ±15 |
±15 ±15 ±15 |
20 |
К, А |
|
DragerSensor H2S НС |
от 0 до 100 от 0 до 500 от 0 до 1000 |
±15 ±10 ±10 |
30 |
А | ||
|
Хлористый водород |
DragerSensor HCI |
от 0 до 3 включ. св. 3 до 20 от 0 до 30 от 0 до 100 |
±20 ±20 ±15 |
±20 |
20 |
К, А |
|
Фосфин, арсин |
DragerSensor Hydride 1) PH3/ASH3 LC (РНз) |
от 0 до 0,1 включ. св. 0,1 до 0,3 от 0 до 0,3 включ. св. 0,3 до 1 от 0 до 20 |
±20 ±20 ±15 |
±20 ±20 |
15 |
К А |
|
DragerSensor Hydride 1) PH3/ASH3 LC (AsH3) |
от 0 до 0,05 включ. св. 0,05 до 0,3 от 0 до 0,3 включ. св. 0,3 до 1 от 0 до 20 |
±20 ±20 ±15 |
±20 ±20 |
К А | ||
|
DragerSensor Hydride SC 1) (РНз) |
от 0 до 0,1 включ. св. 0,1 до 0,3 от 0 до 0,3 включ. св. 0,3 до 1 |
±20 ±20 |
±20 ±20 |
20 |
К А | |
|
DragerSensor Hydride SC 1) (AsH3) |
от 0 до 0,05 включ. св. 0,05 до 0,3 от 0 до 0,3 включ. св. 0,3 до 1 |
±20 ±20 |
±20 ±20 |
К А | ||
|
Кислород |
DragerSensor О2 22 |
от 0 до 5 % включ. св. 5 до 25 % от 0 до 100 % |
±5 ±1 |
±5 |
20 |
В |
|
DragerSensor О2 LS 2 5) |
от 0 до 5 % включ. св. 5 до 25 % |
±5 |
±5 |
15 |
В | |
|
Цианистый водород |
DragerSensor HCN |
от 0 до 10 от 0 до 10 включ. св. 10 до 50 |
±15 ±20 |
- |
15 |
А |
|
DragerSensor HCN LC |
от 0 до 0,3 включ. св. 0,3 до 5 |
±20 |
±20 |
30 |
К | |
|
от 0 до 50 |
±15 |
- |
А | |||
|
Фосген |
DragerSensor COCI2 |
от 0 до 0,1 включ. св. 0,1 до 0,5 от 0 до 1 |
±20 ±20 |
±20 |
40 |
К, А |
|
Определяемый компонент |
Обозначение сенсора |
Диапазоны измерений объемной доли, -1 млн |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления выходного сигнала по уровню 0,63 Т(0,(63 , с |
Назначение 4) | |
|
приведенной 6) |
относи-ситель-тельной | |||||
|
Водород |
DragerSensor H2 |
от 0 до 500 от 0 до 1000 |
±10 ±10 |
- |
15 |
В |
|
от 0 до 3000 |
±10 |
- | ||||
|
от 0 до 0,5 включ. |
±20 |
- |
К, | |||
|
Фтористый |
DragerSensor AC 1) |
св. 0,5 до 3 |
- |
±20 |
60 | |
|
водород |
от 0 до 10 |
±20 |
- |
А | ||
|
от 0 до 30 |
±15 |
- | ||||
|
от 0 до 0,5 включ. |
±20 |
- |
К, | |||
|
Хлористый |
DragerSensor AC 1) |
св. 0,5 до 3 |
- |
±20 |
60 | |
|
водород |
от 0 до 10 |
±20 |
- |
А | ||
|
от 0 до 30 |
±15 |
- | ||||
|
Уксусная |
DragerSensor |
от 0 до 10 |
±20 |
- |
60 |
А |
|
кислота |
AC 1) |
от 0 до 30 |
±20 |
- | ||
|
DragerSensor Organic |
от 0 до 20 |
±15 | ||||
|
Этилен |
Vapors 3) |
от 0 до 50 включ. |
±15 |
- |
35 |
К |
|
(OV, OV 1,OV 2) |
св. 50 до 100 |
- |
±15 | |||
|
DragerSensor |
от 0 до 20 |
±25 | ||||
|
Ацетилен |
Organic Vapors 1), 5) |
от 0 до 50 от 0 до 100 |
±15 ±15 |
- |
35 |
В |
|
(OV 1) | ||||||
|
DragerSensor |
от 0 до 20 |
±20 | ||||
|
Пропилен |
Organic Vapors 1), 5) |
от 0 до 50 включ. св. 50 до 100 |
±15 |
±15 |
35 |
К |
|
(OV 1) | ||||||
|
DragerSensor |
от 0 до 20 |
±25 | ||||
|
1,3-бутадиен |
Organic Vapors 1), 5) |
от 0 до 50 включ. св. 50 до 200 |
±15 |
±15 |
35 |
К |
|
(OV 1) | ||||||
|
DragerSensor |
от 0 до 20 |
±25 | ||||
|
Винилацетат |
Organic Vapors 1), 5) |
от 0 до 50 от 0 до 100 |
±15 ±15 |
- |
35 |
А |
|
(OV 1) | ||||||
|
DragerSensor |
от 0 до 20 |
±15 | ||||
|
Винилхлорид |
Organic Vapors 3) |
от 0 до 50 от 0 до 100 |
±15 ±15 |
- |
35 |
А |
|
(OV 1) | ||||||
|
DragerSensor |
от 0 до 20 |
±15 |
Т0,63 100 | |||
|
Метанол |
Organic Vapors 3) |
от 0 до 50 от 0 до 200 |
±15 ±15 |
- |
А | |
|
(OV, OV 1) | ||||||
|
DragerSensor |
от 0 до 100 |
±15 |
Конт- | |||
|
Этанол |
Organic Vapors 3) (OV, OV 1) |
от 0 до 200 от 0 до 300 |
±15 ±15 |
- |
100 |
роль 0,5 ПДК |
|
Определяемый компонент |
Обозначение сенсора |
Диапазоны измерений объемной доли, -1 млн |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления выходного сигнала по уровню 0,63 Т(0,(63 , с |
Назначение 4) | |
|
приведенной 6) |
относи- ситель-тельной | |||||
|
Ацетальдегид |
DragerSensor Organic Vapors 3) (OV, OV 1) |
от 0 до 50 от 0 до 100 от 0 до 200 |
±20 ±15 ±15 |
- |
35 |
А |
|
Формальдегид |
DragerSensor Organic Vapors 3) (OV, OV 1) |
от 0 до 20 от 0 до 50 |
±25 ±20 |
- |
35 |
А |
|
Изопропиловый спирт |
DragerSensor Organic Vapors 3) (OV, OV 1) |
от 0 до 100 от 0 до 200 |
±15 ±15 |
- |
100 |
А |
|
Диэтиловый эфир |
DragerSensor Organic Vapors 3) (OV, OV 1) |
от 0 до 50 включ. св. 50 до 200 |
±15 |
±15 |
100 |
К, А |
|
Метилметакрилат |
DragerSensor Organic Vapors 3) (OV, OV 1, OV 2) |
от 0 до 50 от 0 до 100 |
±15 ±15 |
- |
100 |
А |
|
Стирол |
DragerSensor Organic Vapors 3) (OV, OV 1, OV 2) |
от 0 до 100 |
±15 |
- |
100 |
А |
|
Оксид этилена |
DragerSensor Organic Vapors 3) (OV 2) |
от 0 до 20 от 0 до 50 (от 0 до 20 включ. св. 20 до 50) от 0 до100 (от 0 до 20 включ. св. 20 до 100) |
±15 ±15 ±15 |
±15 ±15 |
45 |
А |
|
Оксид этилена |
DragerSensor Organic Vapors 3) (OV, OV 1) |
от 0 до 20 от 0 до 50 (от 0 до 20 включ. св. 20 до 50) от 0 до 200 (от 0 до 20 включ. св. 20 до 200) |
±15 ±15 ±15 |
±15 ±15 |
100 |
А |
|
Эпихлоргидрин |
DragerSensor Organic Vapors 3) (OV 2) |
от 0 до 20 |
±15 |
- |
150 |
А |
|
Определяемый компонент |
Обозначение сенсора |
Диапазоны измерений объемной доли, -1 млн |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления выходного сигнала по уровню 0,63 Т(0,(63 , с |
Назначение 4) | |
|
приведенной 6) |
относи-ситель-тельной | |||||
|
Акрилонитрил |
Organic Vapors 3) (OV 2) |
от 0 до 20 |
±15 |
- |
35 |
А |
|
Озон |
DragerSensor О3 |
от 0 до 0,5 от 0 до 1 от 0 до5 (от 0 до 1 включ. св. 1 до 5) |
±20 ±20 ±25 |
30 |
А | |
|
Гидразин |
DragerSensor Hydrazin 1) |
от 0 до 0,1 включ. св. 0,1 до 0,3 от 0 до 1 от 0 до 5 |
±20 ±20 ±20 |
±20 |
60 |
К, А |
|
1,1-диметилгид-разин (НДМГ) |
DragerSensor Hydrazin 1) |
от 0 до 1 от 0 до 5 |
±20 ±20 |
- |
- « - |
А |
|
Моносилан |
DragerSensor Hydryde 1) |
от 0 до 5 от 0 до 30 от 0 до 50 |
±15 ±15 ±15 |
- |
15 |
В |
|
DragerSensor Hydryde SC ц |
от 0 до 1 |
±20 |
- | |||
|
Фтор |
DragerSensor Cl2 1), 5) |
от 0 до 1 от 0 до 10 от 0 до 50 |
±20 ±20 ±15 |
- |
15 |
А |
Примечание - При контроле в воздухе рабочей зоны компонентов, указанных в документации фирмы «Drager Safety AG & Co.KGaA», но не приведенных в таблице 2, датчики Polytron 7000 и Polytron 2 ХР TOX применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009 | ||||||
Таблица 3 - Метрологические характеристики системы газоаналитической POLYTRON-REGARD
c электрохимическими датчиками Polytron 3000
|
Определяемый компонент |
Обозначение сенсора |
Диапазон измерений объемной доли, млн-1 |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления выходного сигнала по уровню 0,63 Т0,63 , с |
Назначение 4) | |
|
приведенной 5) |
относительной | |||||
|
от 0 до 20 включ. |
±20 |
- |
К, | |||
|
DragerSensor |
св. 20 до 100 |
- |
±20 |
15 | ||
|
Оксид |
СО |
от 0 до 300 |
±10 |
- |
А | |
|
углерода |
от 0 до 1000 |
±10 |
- | |||
|
DragerSensor СО LS |
от 0 до 300 |
±10 |
- |
30 |
А | |
|
Оксид азота |
DragerSensor NO LC |
от 0 до 50 |
±20 |
- |
60 |
А |
|
Диоксид азота |
DragerSensor NO2 |
от 0 до 10 |
±20 |
- |
15 |
А |
|
Аммиак |
DragerSensor NH3 НС |
от 0 до 30 включ. св. 30 до 300 от 0 до 1000 |
±20 ±15 |
±20 |
20 |
К, А |
|
DragerSensor |
от 0 до 30 включ. |
±20 |
±20 |
15 |
К, | |
|
NH3 LC 2 |
св. 30 до 100 |
- |
А | |||
|
от 0 до 0,3 |
±20 |
- |
К, А | |||
|
Хлор |
DragerSensor CI2 |
св. 0,3 до 1 от 0 до 10 |
±20 |
±20 |
15 | |
|
от 0 до 25 |
±15 |
- | ||||
|
от 0 до 0,1 включ. |
±20 |
- | ||||
|
Фосфин |
DragerSensor Hydryde 2 |
св. 0,1 до 0,3 от 0 до 0,3 включ. св. 0,3 до 1 |
±20 |
±20 ±20 |
15 |
А |
|
от 0 до 10 |
±15 |
- | ||||
|
DragerSensor | ||||||
|
Этилен оксид |
Organic Vapors 3 |
от 0 до 50 |
±15 |
- |
100 |
А |
|
(OV) | ||||||
|
Водород |
DragerSensor H2 |
от 0 до 1000 от 0 до 3000 |
±10 ±10 |
- |
15 |
В |
|
от 0 до 7 включ. |
±15 |
- |
К, | |||
|
Сероводо- |
DragerSensor H2S |
св. 7 до 20 от 0 до 7 включ. |
±15 |
±15 |
20 | |
|
род |
св. 7 до 50 |
- |
±15 | |||
|
от 0 до 100 |
±15 |
- |
А | |||
|
Хлористый |
DragerSensor |
от 0 до 3 |
±20 |
- |
20 |
К, А |
|
водород |
HCI |
св. 3 до 30 |
- |
±20 | ||
|
Цианистый |
DragerSensor |
от 0 до 10 включ. |
±15 |
- |
15 |
А |
|
водород |
HCN |
св. 10 до 50 |
- |
- | ||
|
Гидразин |
DragerSensor Hydrazin |
от 0 до 0,1 включ. св. 0,1 до 0,3 от 0 до 5 |
±20 ±20 |
±20 |
60 |
К, А |
|
Определяемый компонент |
Обозначение сенсора |
Диапазон измерений объемной доли, млн-1 |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления выходного сигнала по уровню 0,63 Т0,63 , с | ||
|
приведенной 5) |
относительной | |||||
|
1,1- диметил-гидразин (НДМГ) |
DragerSensor Hydrazin |
от 0 до 1 от 0 до 5 |
±20 ±20 |
- |
- « - |
А |
|
Кислород |
DragerSensor О2 2) |
от 0 до 5 % включ. св. 5 до 25 % от 0 до 100 % |
±5 ±1 |
±5 |
20 |
В |
|
Кислород |
DragerSensor О2 LS 2) |
от 0 до 5 % включ. св.5 до 25 % |
±5 |
±5 |
15 |
В |
|
Озон |
DragerSensor Оз |
от 0 до 0,5 |
±20 |
- |
30 |
А |
|
Диоксид серы |
DragerSensor SO2 |
от 0 до 3 включ. св. 3 до 10 |
±20 |
±20 |
15 |
К |
|
Фтористый водород |
DragerSensor AC |
от 0 до 0,5 включ. св. 0,5 до 3 от 0 до 10 от 0 до 30 |
±20 ±20 ±15 |
±20 |
60 |
К, А |
|
Хлористый водород |
DragerSensor AC |
от 0 до 0,5 включ. св. 0,5 до 3 от 0 до 10 от 0 до 30 |
±20 ±20 ±15 |
±20 |
60 |
К, А |
|
Уксусная кислота |
DragerSensor AC |
от 0 до 10 |
±20 |
- |
60 |
А |
Таблица 4 - Метрологические характеристики системы газоаналитической POLYTRON-REGARD c оптическими датчиками Drager модели PIR 7000 исполнения 340 для измерения объемной доли пропана и PIR 7200 для измерения объемной доли диоксида углерода
|
Датчик |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности, % | |
|
приведенной 1) |
относительной | |||
|
PIR 7000 исполнения 340 |
Пропан (C3H8) |
от 0 до 850 млн-1 |
±10 |
- |
|
от 0 до 1000 млн-1 включ. св. 1000 до 5000 млн-1 |
±10 |
±10 | ||
|
PIR 7200 |
Диоксид углерода (CO2) |
от 0 до 10 % |
±15 |
- |
|
от 0 до 0,2 % включ. св. 0,2 до 30 % |
±10 |
±10 | ||
|
1) Нормирующее значение - верхний предел диапазона измерений, в котором нормированы пределы допускаемой основной приведенной погрешности. | ||||
Таблица 5 - Метрологические характеристики системы газоаналитической POLYTRON-REGARD c оптическими датчиками Drager модели Polytron IR (2 IR, исполнений 334 и 340), PIR 3000 (исполнений ITR 00xx или IDS00x1), Drager Sensor IR (исполнений ISH00xx или IDS00x2), PIR 7000 (исполнений 334 и 340)
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасной концентрации определяемого компонента, % НКПР |
объемной доли, % |
абсолютной, % НКПР |
относительной, % | |
|
метан (СН4) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 2,2 включ. св. 2,2 до 4,4 |
±5 |
±10 |
|
этан (C2H6) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 1,25 включ. св. 1,25 до 2,5 |
±5 |
±10 |
|
пропан (С3Н8) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 0,85 включ. св. 0,85 до 1,7 |
±5 |
±10 |
|
н-бутан (С4Н10) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 0,7 включ. св. 0,7 до 1,4 |
±5 |
±10 |
|
изобутан (i-C4H10) |
от 0 до 50 |
от 0 до 0,65 |
±5 |
- |
|
н-пентан (С5Н12) |
от 0 до 50 |
от 0 до 0,7 |
±5 |
- |
|
гексан (С6Н14) |
от 0 до 50 |
от 0 до 0,5 |
±5 |
- |
|
гептан (С7Н16) (кроме PlR 3000) |
от 0 до 50 |
от 0 до 0,55 |
±5 |
- |
|
октан (С8Н18) |
от 0 до 50 |
от 0 до 0,4 |
±5 |
- |
|
нонан (С9Н20) |
от 0 до 50 |
от 0 до 0,35 |
±5 |
- |
|
этилен (С2Н4) (кроме Polytron IR исполнения 340 и PIR 7000 исполнения 340) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 1,15 включ. св. 1,15 до 2,3 |
±5 |
±10 |
|
пропилен (C3H6) |
от 0 до 50 включ. св. 50 до 100 |
от 0 до 1,0 включ. св. 1,0 до 2,0 |
±5 |
±10 |
|
бензол (C6H6) (кроме Polytron IR исполнения 340 и PIR 7000 исполнения 340) |
от 0 до 50 |
от 0 до 0,6 |
±5 |
- |
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасной концентрации определяемого компонента, % НКПР |
объемной доли, % |
абсолютной, % НКПР |
относительной, % | |
|
толуол (C6H5-CH3) (кроме Polytron IR исполнения 340 и PIR 7000 исполнения 340) |
от 0 до 50 |
от 0 до 0,55 |
±5 |
- |
|
о-ксилол (CgHxo) |
от 0 до 50 |
от 0 до 0,5 |
±5 |
- |
|
п-ксилол (C8H10) (кроме PIR 3000, Drager Sensor IR) |
от 0 до 50 |
от 0 до 0,55 |
±5 |
- |
|
стирол (C8H8) (кроме Polytron IR исполнения 340 и PIR 7000 исполнения 340) |
от 0 до 50 |
от 0 до 0,55 |
±5 |
- |
|
метанол (CH3OH) |
от 0 до 50 |
от 0 до 2,75 |
±5 |
- |
|
этанол (C2H5OH) |
от 0 до 50 |
от 0 до 1,55 |
±5 |
- |
|
изопропанол (C3H7OH) |
от 0 до 50 |
от 0 до 1,0 |
±5 |
- |
|
ацетон (C3H6O) |
от 0 до 50 |
от 0 до 1,25 |
±5 |
- |
|
оксид этилена (C2H4O) (кроме Polytron IR (2IR) исполнения 340 и PIR 3000, Drager Sensor IR) |
от 0 до 50 |
от 0 до 1,3 |
±5 |
- |
|
циклогексан (C6H12) (только для PIR 7000 исполнения 340, Polytron IR (2IR) исполнения 340) |
от 0 до 50 |
от 0 до 0,6 |
±5 |
- |
|
этилацетат (C4H8O2) |
от 0 до 50 |
от 0 до 1,1 |
±5 |
- |
|
циклопентан (C5H10) |
от 0 до 50 |
от 0 до 0,7 |
±5 |
- |
Примечания:
-
1) Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ 30852.19-2002, кроме п-ксилола - согласно справочнику «Пожаровзрывоопасность веществ и материалов и средства их тушения» (ISBN5-901283-02-3).
-
2) Ввиду того, что датчики обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности датчиков нормированы только для смесей, содержащих только один горючий компонент.
-
3) Диапазон показаний довзрывоопасных концентраций для всех определяемых компонентов от 0 до 100 % НКПР.
Таблица 6 - Метрологические характеристики системы газоаналитической POLYTRON-REGARD с термокаталитическими датчиками Polytron 2 ХР Ех, Polytron SE Ex.. .DD, Polytron SE Ex HT M DD,
|
PEX 3000, Polytron FX, |
olytron FX LC 7 | |||
|
Тип датчика |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР | |
|
довзрывоопасной концентрации определяемого компонента, % НКПР |
объемной доли, % | |||
|
Polytron 2 ХР Ех, Polytron FX7 PEX 3000 XTR 0000, XTR 0001 c сенсором PR M DD PEX 3000 XTR 0090, XTR 0091 в комбинации с Polytron SE Ex DD (PR M1/2/3/ NPT1, HT M) Polytron SE Ex.. .DD с сенсорами DD: PR M1/2/3/ NPT1, HT M |
метан (CH4) |
от 0 до 50 |
от 0 до 2,2 |
±5 |
|
пропан (С3Н8) |
от 0 до 50 |
от 0 до 0,85 |
±5 | |
|
этан (С2Н6) |
от 0 до 50 |
от 0 до 1,25 |
±5 | |
|
н-бутан (С4Н10) |
от 0 до 50 |
от 0 до 0,7 |
±5 | |
|
изобутан (и-С4Н10) |
от 0 до 50 |
от 0 до 0,65 |
±5 | |
|
н-пентан (С5Н12) |
от 0 до 50 |
от 0 до 0,7 |
±5 | |
|
этилен (С2Н4) |
от 0 до 50 |
от 0 до 1,15 |
±5 | |
|
гексан (С6Н14) |
от 0 до 50 |
от 0 до 0,5 |
±5 | |
|
водород (Н2) |
от 0 до 50 |
от 0 до 2,0 |
±5 | |
|
аммиак (NH3) |
от 0 до 33,3 |
от 0 до 5,0 |
±5 | |
|
циклопентан (C5H10) |
от 0 до 50 |
от 0 до 0,7 |
±5 | |
|
бензол (C6IЕ) |
от 0 до 50 |
от 0 до 0,6 |
±5 | |
|
винилхлорид (C2H5Q) |
от 0 до 50 |
от 0 до 1,8 |
±5 | |
|
1,2-дихлорэтан (CH2CICH2CI) |
от 0 до 50 |
от 0 до 3,2 |
±5 | |
|
Тип датчика |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР | |
|
довзрывоопасной концентрации определяемого компонента, % НКПР |
объемной доли, % | |||
|
Polytron 2 ХР Ех, Polytron FX8 PEX 3000 XTR 0000, XTR 0001 c сенсором PR M DD |
метилтретбутиловый эфир (С5Н12О) |
от 0 до 50 |
от 0 до 0,8 |
±5 |
|
изопропанол спирт (С3Н8О) |
от 0 до 50 |
от 0 до 1,0 |
±5 | |
|
PEX 3000 XTR 0090, XTR 0091 в комбинации с Polytron SE Ex DD (PR M1/2/3/ NPT1, HT M) |
этилбензол (С8Н10) |
от 0 до 50 |
от 0 до 0,5 |
±5 |
|
Polytron SE Ex.DD с сенсорами DD: PR M1/2/3/ NPT1, HT M | ||||
|
метан (CH4) |
от 0 до 10 |
от 0 до 0,44 |
±2,0 | |
|
Polytron FX LC8 |
пропан (С3Н8) |
от 0 до 10 |
от 0 до 0,17 |
±2,5 |
|
н-бутан (С4Н10) |
от 0 до 10 |
от 0 до 0,14 |
±2,5 | |
|
PEX 3000 (XTR 0010, |
изобутан (и-С4Н10) |
от 0 до 10 |
от 0 до 0,13 |
±2,5 |
|
XTR 0011 c сенсором Ex LC M) |
пентан (С5Н12) |
от 0 до 10 |
от 0 до 0,14 |
±2,5 |
|
гексан (С6Н14) |
от 0 до 10 |
от 0 до 0,10 |
±2,5 | |
|
PEX 3000 XTR 0090, |
этилен (С2Н4) |
от 0 до 10 |
от 0 до 0,23 |
±2,5 |
|
XTR 0091 с Polytron SE Ex DD (LC M1/M2/M3/NPT1) |
водород (Н2) |
от 0 до 10 |
от 0 до 0,4 |
±2,0 |
|
аммиак (NH3) |
от 0 до 10 |
от 0 до 1,5 |
±2,0 | |
|
циклопентан (С5^0) |
от 0 до 10 |
от 0 до 0,14 |
±2,5 | |
|
бензол (C6H6) |
от 0 до 10 |
от 0 до 0,12 |
±2,5 | |
Примечания:
-
1) НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ 30852.19-2002.
-
2) Пределы допускаемой основной абсолютной погрешности нормированы при условии наличия в контролируемой среде только одного определяемого компонента.
-
3) Диапазон показаний довзрывоопасных концентраций горючих газов и паров для датчиков:
-
- Polytron 2 ХР Ех , Polytron SE Ex...DD с сенсорами: PR M...DD, PR NPT DD, HT M DD, Ex LC M, Ex LC NPT;
-
- Polytron FX и PEX 3000 (XTR 0000, XTR 0001 с сенсором PR M.DD) - составляет от 0 до 100 % НКПР.
Таблица 7 - Метрологические характеристики системы газоаналитической POLYTRON-REGARD с датчиками токсичных газов и кислорода Drager Polytron 5100
|
Определяемый компонент |
Обозначение сенсора |
Диапазоны измерений объемной доли, млн-1 |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления показаний Т0,63, с |
Назначение 4) | |
|
приведенной 5) |
относительной | |||||
|
Оксид углерода |
DragerSensor CO |
от 0 до 15 включ. св.15 до 50 |
±20 |
±20 |
15 |
К |
|
от 0 до 300 включ. св. 300 до 1000 |
±10 ±10 |
- |
А | |||
|
DragerSensor CO LS |
от 0 до 200 от 0 до 1000 от 0 до 5000 |
±10 ±10 ±10 |
- |
20 |
А | |
|
DragerSensor CO LH |
от 0 до 300 |
±10 |
- |
30 |
А | |
|
Кислород |
DragerSensor О2 LS 2) |
от 0 до 5 %(об.) включ. св.5 до 25 % (об.) |
±5 |
±5 |
15 |
В |
|
DragerSensor О2 2) |
от 0 до 5 % включ. св. 5 до 25 % (об.) |
±5 |
±5 |
20 |
В | |
|
от 0 до 100 % |
±1 |
- | ||||
|
Сероводород |
DragerSensor H2S LC 1) |
от 0 до 7 включ. св. 7 до 10 |
±15 |
±15 |
15 |
К |
|
от 0 до 7 включ. св. 7 до 50 |
±15 |
±15 |
К | |||
|
от 0 до 100 |
±15 |
- |
А | |||
|
Сероводород |
DragerSensor H2S |
от 0 до 7 включ. св. 7 до 50 |
±15 |
±15 |
20 |
К |
|
от 0 до 100 |
±15 |
- |
А | |||
|
DragerSensor H2S HC |
от 0 до 500 от 0 до 1000 |
±15 ±10 ±10 |
30 |
A | ||
|
Водород |
DragerSensor Н2 |
от 0 до 500 от 0 до 1000 от 0 до 3000 |
±10 ±10 ±10 |
15 |
В | |
|
Определяемый компонент |
Обозначение сенсора |
Диапазоны измерений объемной доли, млн-1 |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления показаний с |
Назначение 4) | |
|
приведенной 5) |
относительной | |||||
|
Хлористый водород |
DragerSensor АС 1) |
от 0 до 3 |
±20 |
- |
60 |
К |
|
от 0 до 3 включ. св.3 до 10 |
±20 |
±20 | ||||
|
от 0 до 30 |
±15 |
- |
А | |||
|
Фтористый водород |
DragerSensor АС 1) |
от 0 до 0,5 включ. св. 0,5 до 3 |
±20 |
±20 |
60 |
К |
|
от 0 до 10 |
±20 |
- |
А | |||
|
от 0 до 30 |
±15 |
- | ||||
|
Фосфин |
DragerSensor Hydride 1) (PH3/ASH3) |
от 0 до 0,1 включ. св. 0,1 до 0,3 |
±20 |
±20 |
15 |
К |
|
от 0 до 0,3 включ. св. 0,3 до 1 |
±20 |
±20 |
А | |||
|
от 0 до 20 |
±15 |
- | ||||
|
Арсин |
DragerSensor Hydride 1) (PH3/AsH3) |
от 0 до 0,05 включ. св. 0,05 до 0,3 |
±20 |
±20 |
К | |
|
от 0 до 0,3 включ. св. 0,3 до 1 |
±20 |
±20 |
А | |||
|
от 0 до 20 |
±15 |
- | ||||
|
Определяемый компонент |
Обозначение сенсора |
Диапазоны измерений объемной доли, млн-1 |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления показаний Т0,63, с |
Назначение 4) | |
|
приведенной 5) |
относительной | |||||
|
Аммиак |
DragerSensor NH3 HC 1) |
от 0 до 30 включ. св. 30 до 300 |
±15 |
±15 |
20 |
К |
|
от 0 до 1000 |
±10 |
- |
А | |||
|
DragerSensor NH3 LC 1) |
от 0 до 50 |
±15 |
- |
15 |
К | |
|
от 0 до 30 включ. св. 30 до 100 |
±15 |
±15 | ||||
|
от 0 до 30 включ. св. 30 до 200 |
±15 |
±15 | ||||
|
DragerSensor NH3 TL 1) |
от 0 до 50 |
±15 |
- |
90 (Т0,9) |
К | |
|
от 0 до 30 включ. св. 30 до 100 |
±15 |
±15 | ||||
|
от 0 до 30 включ. св. 30 до 300 |
±15 |
±15 | ||||
|
Хлор |
DragerSensor Cl2 1) |
от 0 до 0,3 включ. св. 0,3 до 1 |
±20 |
±20 |
15 |
К |
|
от 0 до 10 |
±20 |
- |
А | |||
|
от 0 до 50 |
±15 |
- | ||||
|
Фтор |
DragerSensor C12 6 |
от 0 до 1 от 0 до 10 от 0 до 50 |
±20 ±20 ±15 |
- |
15 |
А |
|
Цианистый водород |
DragerSensor HCN LC |
от 0 до 0,3 включ. св. 0,3 до 5 |
±20 |
±20 |
30 |
К 3) |
|
от 0 до 50 |
±15 |
- |
А | |||
|
Фосген |
DragerSensor COCl2 |
от 0 до 0,1 |
±20 |
- |
40 |
К |
|
от 0 до 0,1 включ. св. 0,1 до 1 |
±20 |
±20 | ||||
|
от 0 до 20 |
±10 |
- |
А | |||
|
Определяемый компонент |
Обозначение сенсора |
Диапазоны измерений объемной доли, млн-1 |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления показаний Т0.63-, с |
Назначе- 4) ние | |
|
приведенной 5) |
относительной | |||||
|
Диоксид серы |
DragerSensor SO2 |
от 0 до 3 включ. св. 3 до 5 |
±20 |
±20 |
15 |
К |
|
от 0 до 5 включ. св. 5 до 10 |
±15 |
±15 | ||||
|
от 0 до 5 включ. св. 5 до 100 |
±15 |
±15 | ||||
|
Оксид азота |
DragerSensor NO LC |
от 0 до 4 включ. св. 4 до 30 |
±20 |
±20 |
20 |
К |
|
от 0 до 4 включ. св. 4 до 50 |
±15 |
±15 | ||||
|
от 0 до 100 |
±15 |
- |
А | |||
|
от 0 до 200 |
±10 |
- | ||||
|
Диоксид азота |
DragerSensor NO2 |
от 0 до 1 включ. св. 1 до 5 |
±20 |
±20 |
15 |
К |
|
от 0 до 1 включ. св. 1 до 10 |
±15 |
±15 | ||||
|
от 0 до 100 |
±15 |
- |
А | |||
|
DragerSensor NO2 LC |
от 0 до 1 |
±20 |
- |
15 |
К | |
|
от 0 до 1 включ. св. 1 до 5 |
±20 |
±20 | ||||
|
от 0 до 20 |
±15 |
- |
А | |||
|
Оксид этилена |
DragerSensor Organic Vapors (OV1) 1) |
от 0 до 20 от 0 до 50 от 0 до 200 |
±25 ±15 ±15 |
100 |
A | |
|
Метанол |
DragerSensor Organic Vapors (OV1) 1) |
от 0 до 20 от 0 до 50 от 0 до 200 |
±25 ±15 ±15 |
100 |
А | |
|
Этанол |
DragerSensor Organic Vapors (OV1) 1) |
от 0 до 100 от 0 до 200 от 0 до 300 |
±15 ±15 ±15 |
100 |
К (0,5 ПДК) | |
|
Определяемый компонент |
Обозначение сенсора |
Диапазоны измерений объемной доли, млн-1 |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления показаний Т0,63, с |
Назначе- 4) ние | |
|
приведенной 5) |
относительной | |||||
|
Изопропа- |
DragerSensor |
от 0 до 100 |
±15 | |||
|
нол |
Organic Vapors (OV1) 1) |
от 0 до 200 |
±15 |
- |
100 |
А |
|
Ацетилен |
DragerSensor |
от 0 до 20 |
±25 |
- | ||
|
Organic Vapors |
от 0 до 50 |
±15 |
- |
35 |
В | |
|
(OV1) 1) |
от 0 до 100 |
±15 |
- | |||
|
Этилен |
DragerSensor Organic Vapors (OV1) 1) |
от 0 до 20 от 0 до 100 |
±25 ±15 |
- |
35 |
К |
|
Пропилен |
DragerSensor |
от 0 до 30 |
±20 | |||
|
Organic Vapors (OV1) 1) |
от 0 до 50 |
±15 |
35 |
К | ||
|
включ. |
±15 | |||||
|
св. 50 до 100 | ||||||
|
1,3- |
DragerSensor |
от 0 до 20 |
±25 | |||
|
Бутадиен |
Organic Vapors (OV1) 1) |
от 0 до 50 |
±15 |
35 |
К | |
|
включ. |
±15 | |||||
|
св. 50 до 200 | ||||||
|
Формальде- |
DragerSensor |
от 0 до 20 |
±20 | |||
|
гид |
Organic Vapors (OV1) 1) |
от 0 до 50 |
±20 |
- |
35 |
А |
|
Ацетальде- |
DragerSensor |
от 0 до 50 |
±20 |
- | ||
|
гид |
Organic Vapors |
от 0 до 100 |
±15 |
- |
35 |
А |
|
(OV1) 1) |
от 0 до 200 |
±15 |
- | |||
|
Диэтило- |
DragerSensor |
от 0 до 50 |
±20 ±20 | |||
|
вый эфир |
Organic Vapors (OV1) 1) |
от 0 до 100 |
±15 |
100 |
К | |
|
включ. |
±15 | |||||
|
св. 100 до 200 | ||||||
|
Винилаце- |
DragerSensor |
от 0 до 20 |
±25 | |||
|
тат |
Organic Vapors |
от 0 до 50 |
±15 |
35 |
А | |
|
(OV1) 1) |
от 0 до 100 |
±15 | ||||
|
Винилхло- |
DragerSensor |
от 0 до 20 |
±25 | |||
|
рид |
Organic Vapors |
от 0 до 50 |
±15 |
35 |
А | |
|
(OV1) 1) |
от 0 до 100 |
±15 | ||||
|
Оксид |
DragerSensor |
от 0 до 20 |
±25 | |||
|
этилена |
Organic Vapors |
от 0 до 50 |
±15 |
45 |
А | |
|
(OV2) 1) |
от 0 до 100 |
±15 | ||||
|
Эпихлор- |
DragerSensor | |||||
|
гидрин |
Organic Vapors (OV2) 1) |
от 0 до 20 |
±25 |
- |
150 |
А |
|
Стирол |
DragerSensor |
от 0 до 20 |
±25 |
- | ||
|
Organic Vapors |
от 0 до 50 |
±15 |
- |
150 |
А | |
|
(OV2) 1) |
от 0 до 100 |
±15 |
- | |||
|
Определяемый компонент |
Обозначение сенсора |
Диапазоны измерений объемной доли, млн-1 |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления показаний Т0,63, с |
Назна- 4) чение | |
|
приведенной 5) |
относительной | |||||
|
Акрилонит рил |
DragerSensor Organic Vapors (OV2) 1) |
от 0 до 20 от 0 до 50 от 0 до 100 |
±25 ±15 ±15 |
- |
150 |
А |
|
Метилметакрилат |
DragerSensor Organic Vapors (OV2) 1) |
от 0 до 20 |
±25 |
- |
70 |
А |
Примечание - При контроле в воздухе рабочей зоны компонентов, указанных в документации фирмы «Drager Safety AG & Co.KGaA», но не приведенных в таблице 7, датчики применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам выполнения измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ 8.563-2009. | ||||||
Таблица 8 - Метрологические характеристики системы газоаналитической POLYTRON-REGARD с датчиками токсичных газов и кислорода Drager Polytron 8000 ETR, Drager Polytron 8100 ETR
|
Определяемый компонент |
Обозначение сенсора |
Диапазон измерений |
Пределы допускаемой основной погрешности, % |
Предел допускаемо-го вре-времени уста-новле-ния показаний Т0,63, с |
Назначение 4) | ||
|
приведенной 5) |
относительной | ||||||
|
объемной доли, -1 млн |
массовой концентрации, мг/м3 | ||||||
|
DragerSensor |
от 0 до 15 включ. |
от 0 до 18 включ. |
±15 |
- |
К, | ||
|
св.15 до 50 |
св.18 до 58 |
- |
±15 |
15 | |||
|
СО |
от 0 до 300 |
от 0 до 350 |
±10 |
А | |||
|
от 0 до 1000 |
от 0 до 1160 |
±10 | |||||
|
Оксид |
Drager- |
от 0 до 200 |
от 0 до 230 |
±10 | |||
|
углерода |
Sensor |
от 0 до 1000 |
от 0 до 1160 |
±10 |
20 |
А | |
|
СО LS |
от 0 до 5000 |
от 0 до 5800 |
±10 | ||||
|
Drager Sensor CO LH |
от 0 до 300 |
от 0 до 340 |
±10 |
- |
30 |
А | |
|
Drager Sensor |
от 0 до 4 включ. |
от 0 до 5 включ. |
±15 |
- |
К, | ||
|
Оксид |
св.4 до 30 |
св.5 до 37 |
- |
±15 |
20 | ||
|
азота |
NO LC |
от 0 до 50 |
от 0 до 62 |
±15 |
- |
А | |
|
от 0 до 200. |
от 0 до 250 |
±15 |
- | ||||
|
Drager Sensor |
от 0 до 1 включ. |
от 0 до 2 включ. |
±15 |
- |
К, | ||
|
св.1 до 5 |
св.2 до 5 |
- |
±15 | ||||
|
NO2 |
от 0 до 10 |
от 0 до 20 |
±15 |
- |
А | ||
|
Диоксид |
от 0 до 100 |
от 0 до 190 |
±15 |
- |
15 | ||
|
азота |
Drager Sensor |
от 0 до 1 |
от 0 до 2 |
±15 |
- |
К | |
|
от 0 до 1 включ. |
от 0 до 2 включ. |
±15 |
- |
К | |||
|
NO2 LC |
св. 1 до 10 |
св. 2 до 20 |
- |
±15 | |||
|
от 0 до 20 |
от 0 до 38 |
±15 |
- |
А | |||
|
Drager Sensor |
от 0 до 3 включ. |
от 0 до 8 включ. |
±15 |
- |
К, | ||
|
Диоксид |
св.3 до 5 |
св.8 до 13 |
- |
±15 |
15 | ||
|
серы |
SO2 |
от 0 до 10 |
от 0 до 26 |
±20 |
- |
А | |
|
от 0 до 100 |
от 0 до 260 |
±15 |
- | ||||
|
Определяемый компонент |
Обозначение сенсора |
Диапазон измерений |
Пределы допускаемой основной погрешности, % |
Пре дел допускаемо-го вре- времени уста-новле- ния показаний То,бз, с |
Назна чение 4) | ||
|
приведенной 5) |
относительной | ||||||
|
объемной доли, -1 млн |
массовой концентрации, мг/м3 | ||||||
|
Drager- |
от 0 до 30 включ. |
от 0 до 20 включ. |
±15 |
- | |||
|
Sensor |
св.30 до 300 |
св.20 до 210 |
- |
±15 |
20 |
К, А | |
|
NH3 НС |
от 0 до 1000 |
от 0 до 710 |
±15 |
- | |||
|
Drager Sensor Nil; LC 1) |
от 0 до 30 включ. |
от 0 до 20 включ. |
±15 |
15 |
К, А | ||
|
св.30 до 100 |
св.20 до 70 |
- |
±15 | ||||
|
от 0 до 50 |
от 0 до 35 |
±15 |
- |
А | |||
|
Аммиак |
Drager- |
от 0 до 30 включ. |
от 0 до 20 включ. |
±15 |
- | ||
|
Sensor |
св. 30 до 100 |
св. 20 до 70 |
- |
±15 |
25 |
К | |
|
NH3 TL 1) |
от 0 до 30 включ. |
от 0 до 20 включ. |
±15 |
- | |||
|
св. 30 до 300 |
св. 20 до 210 |
- |
±15 |
К | |||
|
от 0 до 50 |
от 0 до 35 |
±15 |
- |
A | |||
|
DragerSen- |
от 0 до 30 включ. |
от 0 до 20 включ. |
±15 |
- | |||
|
sor NH3 FL |
св. 30 до 100 |
св. 20 до 70 |
- |
±15 |
25 |
К | |
|
1) 6) |
от 0 до 30 включ. |
от 0 до 20 включ. |
±15 |
- | |||
|
св. 30 до 300 |
св. 20 до 210 |
- |
±15 |
К | |||
|
Drager Sensor |
от 0 до 0,3 включ. |
от 0 до 1 включ. |
±15 |
- |
К, | ||
|
Хлор |
св.0,3 до 1 |
св.1 до 3 |
- |
±15 |
15 | ||
|
CI2 1) |
от 0 до 10 |
от 0 до 30 |
±15 |
- |
А | ||
|
от 0 до 50 |
от 0 до 147 |
±15 |
- | ||||
|
от 0 до 7 включ. |
от 0 до 10 включ. |
±15 |
- | ||||
|
DragerSen- |
св.7 до 10 |
св.10 до 14 |
- |
±15 |
К, | ||
|
Сероводород |
от 0 до 7 включ. |
от 0 до 10 включ. |
±15 | ||||
|
sor H2S LC 1), H2S |
св.7 до 20 от 0 до 7 включ. |
св.10 до 28 от 0 до 10 включ. |
±15 |
±15 |
20 | ||
|
св.7 до 50 |
св.10 до 70 |
- |
±15 |
А | |||
|
от 0 до 100 |
от 0 до 140 |
±10 | |||||
|
Сероводо- |
Drager Sensor |
от 0 до 100 от 0 до 500 |
от 0 до 140 от 0 до 700 |
±10 ±10 |
30 |
А | |
|
род |
H2S HC |
от 0 до 1000 |
от 0 до 1400 |
±10 | |||
|
Хлористый |
Drager Sensor |
от 0 до 3 включ. |
от 0 до 5 включ. |
±15 |
К, | ||
|
св.3 до 20 |
св.5 до 30 |
- |
±15 |
20 | |||
|
от 0 до 30 |
от 0 до 45 |
±15 |
- |
А | |||
|
водород |
HCI |
от 0 до 100 |
от 0 до 150 |
±15 |
- | ||
|
Определяемый компонент |
Обозначение сенсора |
Диапазон измерений |
Пределы допускаемой основной погрешности, % |
Предел допускаемо-го вре-времени уста-новле-ния показаний То,бз, с |
Назначение 4) | ||
|
приведенной 5) |
относи тельной | ||||||
|
объемной доли, -1 млн |
массовой концентрации, мг/м3 | ||||||
|
Фосфин, арсин |
Drager Sensor Hydride 1) (PH3/ASH3); PH3/ASH3 LC 1) (РНз) |
от 0 до 0,1 включ. св.0,1 до 0,3 от 0 до 0,3 включ. св.0,3 до 1 от 0 до 20 |
от 0 до 0,14 включ. св.0,14 до 0,4 от 0 до 0,4 включ. св.0,4 до 1,4 от 0 до 28 |
±20 ±15 ±15 |
±20 ±15 |
15 |
К А |
|
Hydride 1) (PH3/ASH3); PH3/ASH3 LC 1) (AsH3) |
от 0 до 0,05 включ. св.0,05 до 0,3 от 0 до 0,3 включ. св.0,3 до 1 от 0 до 20 |
от 0 до 0,15 включ. св.0,15 до 1 от 0 до 1 включ. св.1 до 3 от 0 до 65 |
±20 ±15 ±15 |
±20 ±15 |
К А | ||
|
Фосфин, арсин |
Drager Sensor Hydride SC 1) (РНз) |
от 0 до 0,1 включ. св.0,1 до 0,3 от 0 до 0,3 включ. св.0,3 до 1 |
от 0 до 0,14 включ. св.0,14 до 0,4. от 0 до 0,4 включ. св.0,4 до 1,4 |
±20 ±15 |
±20 ±15 |
20 |
К А |
|
Drager Sensor Hydride SC 1) (ASH3) |
от 0 до 0,05 включ. св.0,05 до 0,3включ. от 0 до 0,3 включ. св.0,3 до 1 |
от 0 до 0,15 включ. св.0,15 до 1 включ. от 0 до 1 включ. св.1 до 3 |
±20 ±15 |
±20 ±15 |
К А | ||
|
Кислород |
Drager Sensor О2 2) |
от 0 до 5 % (об.) включ. св.5 до 25 % (об.) от 0 до 100 % (об.) |
- |
±5 ±1 |
±5 |
20 |
В |
|
Drager Sensor O2LS 2) |
от 0 до 5 % (об.) включ. св.5 до 25 % (об.) |
- |
±5 |
±5 |
15 |
В | |
|
Цианистый водород |
Drager Sensor HCN |
от 0 до 10 от 0 до 10 включ. св.10 до 50 |
от 0 до 11 от 0 до 11 включ. св.11 до 55 |
±15 ±15 |
±15 |
15 |
А |
|
DragerSensor HCN LC |
от 0 до 0,3 включ. св. 0,3 до 5 |
от 0 до 0,33 включ. св.0,33 до 5,5 |
±20 |
±20 |
30 |
К | |
|
от 0 до 50 |
от 0 до 55 |
±15 |
- |
А | |||
|
Фосген |
Drager Sensor COCI2 |
от 0 до 0,1 включ. св.0,1 до 0,5 от 0 до 1 |
от 0 до 0,4 включ. св.0,4 до 2 от 0 до 4 |
±15 ±15 |
±15 |
40 |
К, А |
|
Определяемый компонент |
Обозначение сенсора |
Диапазон измерений |
Пределы допускаемой основной погрешности, % |
Пре дел допускаемо-го вре- времени уста-новле- ния показаний То,бз, с |
Назначение 4) | ||
|
приведенной 5) |
относительной | ||||||
|
объемной доли, -1 млн |
массовой концентрации, мг/м3 | ||||||
|
Drager Sensor H2 |
от 0 до 500 |
от 0 до 40 |
±10 |
- | |||
|
Водород |
от 0 до 1000 |
от 0 до 80 |
±10 |
- |
15 |
В | |
|
от 0 до 3000. |
от 0 до 240 |
±10 |
- | ||||
|
Drager Sensor |
от 0 до 0,5 включ. |
от 0 до 0,4 включ. |
±20 |
- | |||
|
Фтористый |
св. 0,5 до 3 |
св. 0,4 до 2,5 |
- |
±20 |
60 |
К, | |
|
водород |
AC 1) |
от 0 до 10 |
от 0 до 8 |
±15 |
- |
А | |
|
от 0 до 30 |
от 0 до 25 |
±15 |
- | ||||
|
Drager Sensor |
от 0 до 0,5 включ. |
от 0 до 0,8 включ. |
±20 |
- |
К, | ||
|
Хлористый |
св. 0,5 до 3 |
св. 0,8 до 4,5 |
- |
±20 |
60 | ||
|
водород |
AC 1) |
от 0 до 10 |
от 0 до 15 |
±15 |
- |
А | |
|
от 0 до 30 |
от 0 до 45 |
±15 |
- | ||||
|
Уксусная |
Drager Sensor |
от 0 до 10 |
от 0 до 25 |
±15 |
- |
60 |
А |
|
кислота |
AC 1) |
от 0 до 30 |
от 0 до 75 |
±15 |
- | ||
|
Drager Sensor |
от 0 до 20 |
от 0 до 23 |
±15 | ||||
|
Этилен |
Organic |
от 0 до 50 включ. |
от 0 до 58 включ. |
±15 |
- |
35 |
К |
|
Vapors 3) |
св. 50 до 100 |
св. 58 до 110 |
- |
±15 | |||
|
(OV1) | |||||||
|
DragerSensor Organ- |
от 0 до 20 |
от 0 до 22 |
±15 | ||||
|
Ацетилен |
ic |
от 0 до 50 |
от 0 до 54 |
±15 |
- |
35 |
В |
|
Vapors (OV1) 1) |
от 0 до 100 |
от 0 до 108 |
±15 |
- | |||
|
DragerSensor |
от 0 до 30 |
от 0 до 52 |
±15 | ||||
|
Пропилен |
Organic |
от 0 до 50 включ. |
от 0 до 87 включ. |
±15 |
- |
35 |
К |
|
Vapors (OV1) 1) |
св. 50 до 100 |
св. 87 до 175 |
- |
±15 | |||
|
1,3- |
DragerSensor Organ- |
от 0 до 20 от 0 до 50 включ. |
от 0 до 45 от 0 до 112 |
±15 ±15 |
- |
35 |
К |
|
Бутадиен |
ic Vapors (OV1) 1) |
св. 50 до 200 |
включ. св.112 до 450 |
±15 | |||
|
Винилаце- |
DragerSensor Organ- |
от 0 до 20 от 0 до 50 |
от 0 до 72 от 0 до 180. |
±15 ±15 |
- |
35 |
А |
|
тат |
ic Vapors (OV1) 1) |
от 0 до 100 |
от 0 до 358 |
±15 |
- | ||
|
Определяемый компонент |
Обозначение сенсора |
Диапазон измерений |
Пределы допускаемой основной погрешности, % |
Пре дел допускаемо-го вре- времени уста-новле- ния показаний То,бз, с |
Назначение 4) | ||
|
приведенной 5) |
относительной | ||||||
|
объемной доли, -1 млн |
массовой концентрации, мг/м3 | ||||||
|
Винилхлорид |
Drager Sensor Organic Vapors 3) (OV1) |
от 0 до 20 от 0 до 50 от 0 до 100 |
от 0 до 52 от 0 до 130 от 0 до 260 |
±15 ±15 ±15 |
- |
35 |
А |
|
Метанол |
Drager Sensor Organic Vapors 3) (OV1) |
от 0 до 20 от 0 до 50 от 0 до 200 |
от 0 до 27 от 0 до 66 от 0 до 200 |
±15 ±15 ±15 |
- |
100 |
А |
|
Этанол |
Drager Sensor Organic Vapors 3) (OV1) |
от 0 до 100 от 0 до 20 от 0 до 300 |
от 0 до 190 от 0 до 38 от 0 до 570 |
±15 ±15 ±15 |
- |
100 |
Конт -роль 0,5 ПДК |
|
Ацетальдегид |
Drager Sensor Organic Vapors 3) (OV1) |
от 0 до 50 от 0 до 100 от 0 до 200 |
от 0 до 90 от 0 до 180 от 0 до 360 |
±15 ±15 ±15 |
- |
35 |
А |
|
Формальдегид |
Drager Sensor Organic Vapors 3) (OV1) |
от 0 до 20 от 0 до 50 |
от 0 до 25 от 0 до 62 |
±15 ±15 |
- |
35 |
А |
|
Изопропиловый спирт |
Drager Sensor Organic Vapors 3) (OV1) |
от 0 до 100 от 0 до 200 |
от 0 до 250 от 0 до 500 |
±15 ±15 |
- |
100 |
А |
|
Диэтиловый эфир |
Drager Sensor Organic Vapors 3) (OV1) |
от 0 до 50 включ. св. 50 до 200 |
от 0 до 155 включ. св.155 до 620 |
±15 |
±15 |
100 |
К, А |
|
Метилметакрилат |
Drager Sensor Organic Vapors 3) (OV2) |
от 0 до 50 от 0 до 100 |
от 0 до 210 от 0 до 420 |
±15 ±15 |
- |
100 |
А |
|
Определяемый компонент |
Обозначение сенсора |
Диапазон измерений |
Пределы допускаемой основной погрешности, % |
Пре дел допускаемо-го вре- времени уста-новле- ния показаний То,бз, с |
Назначение 4) | ||
|
приведенной 5) |
относительной | ||||||
|
объемной доли, -1 млн |
массовой концентрации, мг/м3 | ||||||
|
Стирол |
Drager Sensor Organic Vapors 3) (OV2) |
от 0 до 100 |
от 0 до 430 |
±15 |
- |
100 |
А |
|
Оксид этилена |
Drager Sensor Organic Vapors 3) (OV2) |
от 0 до 20 от 0 до 50 (от 0 до 20 включ. св.20 до 50) от 0 до 100 (от 0 до 20 включ. св.20 до 100) |
от 0 до 36 от 0 до 90 (от 0 до 36 включ. св.36 до 90) от 0 до 180 (от 0 до 36 включ. св.36 до 180) |
±15 ±15 ±15 |
±15 ±15 |
45 |
А |
|
Оксид этилена |
Drager Sensor Organic Vapors 3) (OV1) |
от 0 до 20 от 0 до 50 (от 0 до 20 включ. св. 20 до 50) от 0 до 200 (от 0 до 20 включ. св. 20 до 200.) |
от 0 до 36 от 0 до 90 (от 0 до 36 включ. св. 36 до 90) от 0 до 360 (от 0 до 36 включ. св. 36 до 360) |
±15 ±15 ±15 |
±15 ±15 |
100 |
А |
|
Эпихлоргидрин |
Drager Sensor Organic Vapors 3) (OV2) |
от 0 до 20 |
от 0 до 75 |
±15 |
- |
150 |
А |
|
Акрилонитрил |
Drager Sensor Organic Vapors 3) (OV2) |
от 0 до 20 |
от 0 до 44 |
±15 |
- |
35 |
А |
|
Озон |
Drager Sensor О3 |
от 0 до 0,5 от 0 до 1 включ. св.1 до 5 |
от 0 до 1 от 0 до 2 включ. св. 2 до 10 |
±15 ±15 |
±15 |
30 |
А |
|
Гидразин |
DragerSensor Hydrazin 1) |
от 0 до 0,1 включ. св. 0,1 до 0,3 от 0 до 1 от 0 до 5 |
от 0 до 0,13 включ. св. 0,13 до 0,4 от 0 до 1,3 от 0 до 6,6 |
±20 ±20 ±20 |
±20 |
60 |
К, А |
|
Определяемый компонент |
Обозначение сенсора |
Диапазон измерений |
Пределы допускаемой основной погрешности, % |
Пре дел допускаемо-го вре-времени уста-новле-ния показаний Т0,63, с |
Назначение 4) | ||
|
приведенной 5) |
относи тельной | ||||||
|
объемной доли, -1 млн |
массовой концентрации, мг/м3 | ||||||
|
1,1- Диметил-гидразин (НДМГ) |
Drager Sensor Hydrazin 1) |
от 0 до 1 от 0 до 5 |
от 0 до 2,5 от 0 до 12 |
±20 ±20 |
- |
- « - |
А |
|
Моноси лан |
Drager Sensor Hydride 1) |
от 0 до 5 от 0 до 30 от 0 до 50 |
от 0 до 6,5 от 0 до 40 от 0 до 65 |
±15 ±15 ±15 |
- |
15 |
В |
|
Drager Sensor Hydride SC |
от 0 до 1 |
от 0 до 1,3 |
±20 |
- | |||
|
Фтор |
Drager Sensor CI2 1) |
от 0 до 1 от 0 до 10 от 0 до 50 |
от 0 до 1,5 от 0 до 15 от 0 до 80 |
±20 ±20 ±15 |
- |
15 |
А |
Примечания
| |||||||
Таблица 9 - Метрологические характеристики системы POLYTRON-REGARD
|
Наименование характеристики |
Значение |
|
Предел допускаемого времени установления показаний Т0,9 или Т0,63, с: | |
|
- электрохимические датчики (То,бз) |
значения Т0,63 приведены в таблицах 2, 3, 7, 8 |
|
- Polytron IR - исполнения 334/ 340 (Т0,9) | |
|
без защитного кожуха/ с проточной ячейкой |
5 |
|
с защитным кожухом |
14 |
|
с калибровочным адаптером |
26 |
|
- Polytron SE Ех PR M.. .DD (Т0,9) |
8 (метан), 9 (пропан) |
|
- Polytron SE Ex LC M..NPT (ад |
20 |
|
- Polytron SE Ex HT M...DD (Т0,9) |
10 (метан), 12 (пропан) |
|
- Polytron 2 ХР Ех (Т0,9) |
25 |
|
- Polytron FX и PEX 3000 с сенсором Ex PR M. DD (Т0,9) |
15 |
|
- Polytron FX LC и PEX 3000 с сенсором Ex LC M (Т0,9) |
20 |
|
- PEX 3000 (Т0,9) |
15/20 |
|
- pir 3000 (ад |
30 |
|
- PIR 7000 (т0,9) |
5 |
|
- DragerSensor IR (Т0,9) |
30 |
|
Время срабатывания сигнализации по уровню «Порог 2» | |
|
для измерительных каналов горючих газов, с, не более |
15 |
|
Предел допускаемой вариации показаний, в долях долей от предела | |
|
допускаемой основной погрешности |
0,5 |
|
Предел допускаемого изменения выходного сигнала (показаний) при непрерывной работе (Мд), в долях от предела допускаемой основной погрешности: | |
|
- для электрохимических датчиков, за 1 месяц |
0,3 |
|
- для термокаталитических датчиков, за 1 месяц |
0,25 |
|
- для оптических датчиков: | |
|
по поверочному компоненту, за 3 месяца |
0,5 |
|
по остальным компонентам, за 1 месяц |
0,3 |
|
Предел допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, в долях от предела допускаемой основной погрешности: - для электрохимических датчиков Polytron 3000, Polytron 7000, | |
|
Polytron 2 XP TOX, Polytron 8000 ETR, Polytron 8100 ETR |
0,6 |
|
- для электрохимических датчиков Polytron 5100 |
1,0 |
|
Примечание - содержание и перечень неизмеряемых компонентов указан в Руководстве по эксплуатации на электрохимические сенсоры (поставляется вместе с датчиком) | |
|
- Polytron IR, PIR 7000, PIR 7200 |
0,25 |
|
- PIR 3000 |
0,8 |
|
Содержание агрессивных примесей в окружающей и контролируемой |
не должно превышать |
|
среде, отравляющих каталитически активные элементы (пеллисторы) |
санитарные нормы |
|
датчиков |
согласно ГОСТ 12.1.005 |
Таблица 10 - Пределы допускаемой дополнительной погрешности от влияния изменения
температуры и влажности окружающей среды, атмосферного давления
|
Наименование дополнительной погрешности |
Модель датчика Polytron | |||
|
Электрохимический |
Оптический |
Термокаталитический | ||
|
Poly-tron IR, PIR 7000, PIR 7200 |
PIR 3000 | |||
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий на каждые 10 оС относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности |
±0,5 |
±0,25 |
±0,8 |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от 60 до 0 % и от 60 до 100 % в долях от предела допускаемой основной погрешности |
±0,5 ±0,4 (только для Polytron 8000 ETR, 8100 ETR) |
±0,3 |
±1,0 |
±1,0 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочий условий на каждые 3,3 кПа относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности |
±0,4 ±0,3 (только для Polytron 8000 ETR, 8100 etr) |
±0,3 |
±0,3 |
±0,3 |
Таблица 11 - Характеристики надежности системы газоаналитической POLYTRON-REGARD
|
Наименование характеристики |
Значение |
|
Полный срок службы датчиков (исключая сенсор), лет, не менее Примечание - без учета срока службы электрохимических и термокаталитических сенсоров |
15 |
|
Полный срок службы электрохимических и термокаталитических сенсоров, лет |
от 3 до 5 |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч |
24000 |
Таблица 12 - Условия эксплуатации системы газоаналитической POLYTRON-REGARD и основные технические характеристики (кроме измерительных каналов с датчиками Polytron
5100, 8000 ETR, 8100 ETR)
|
Модификация системы/датчики |
Диапазон рабочих температур при эксплуатации, °С |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Потребляемая мощность, ВА, не более |
|
REGARD-1 REGARD-bSE-Ех Центральный блок |
от 0 до +55 |
Длина 270 Ширина 270 Высота 90 |
6 (2,5) |
70 |
|
Модификация системы/датчики |
Диапазон рабочих температур при эксплуатации, °С |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Потребляемая мощность, ВА, не более |
|
QuadGard Центральный блок |
от -5 до +40 |
Длина 440 Ширина 350 Высота 100 |
12 |
100 |
|
UniGARD UniGARD- SE-Ех Центральный блок |
от 0 до +40 |
Длина 160 Ширина 90 Высота 60 |
0,55 |
6 |
|
REGARD Центральный блок |
от 0 до +55 |
Длина 483 Ширина 195 Высота 132 |
2,1 |
1250 |
|
Модификация системы/датчики |
Диапазон рабочих температур при эксплуатации, °С |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Потребляемая мощность, ВА, не более |
|
REGARD 3900/ 3910/3920 Центральный блок |
от 0 до +55 |
Длина 415 Ширина 305 Высота 150 |
5 |
240 |
|
REGARD 2400/2410 (RailGard) Центральный блок |
от -20 до +60 |
Длина 213 Ширина 185 Высота 118 (макс.) |
от 0,3 до 3,7 |
3 |
|
Polytron Центральный блок (на 2, 5 или 12 каналов) |
от -20 до +65 |
Длина178 (269,483) Ширина 133 Высота 250 |
2,1 3,8 5,0 |
240 |
|
Polytron SE Ex (на 2, 5 или 12 каналов) |
от -20 до +60 |
Длина 178 (269,483) Ширина 133 Высота 250 |
2,1 3,8 5,0 |
500 |
|
Regard 7000 |
от 0 до +55 (без Dashboard) от 0 до +50 (вместе с Dashboard) |
Длина 78 Ширина 400 Высота 184 (только док-станция) Длина 30 Ширина 46 Высота 110 (отдельные модули) Длина 68/68 Ширина 483/347 Высота 266/286 (Dashboard 6RU/PM) |
2,6 (5,4 док-станция и 8 модулей) 0,34 3,8/3,7 |
243 (док-станция и 8 модулей) 24 |
|
Датчики c сенсорами (применяется в любой модификации) |
от -60 до +155 |
Длина 275 Ширина 146 Высота 135 |
2,5 |
2 |
|
Примечания:
Метрологические характеристики датчиков при температурах, указанных в сертификатах соответствия № ТС RU C-DE. ME92.B.00230, № ТС RU C-DE. ME92.B.00163, № ТС RU C-DE. BH02.B.00438 и превышающих диапазоны рабочих температур сенсоров, приведенных в руководстве на сенсоры, не нормируются. | ||||
Таблица 13 - Условия эксплуатации системы газоаналитической POLYTRON-REGARD
с датчиками Polytron 3000/7000
|
Датчик |
Диапазон температуры окружающей среды, °С |
Диапазон относительной влажности окружающей среды, % |
Диапазон атмосферного давления, кПа |
|
Polytron 7000 с сенсорами O2 LS, СО, CO LH, H2S LC |
от -60 до +65 |
от 0 до 100 (без конденсации) |
от 70 до 130 |
|
Polytron 3000 с сенсором O2 LS |
от -40 до +65 | ||
|
Polytron 7000, Polytron 3000 с сенсорами Hydride, PH3/ASH3 LC, SO2, NH3 LC, NH3 HC, NH3 TL, NO2 LC, Cl2, NO2, NO, H2S, H2, H2S HC |
от -40 до +65 |
от 0 до 100 (без конденсации) |
от 70 до 130 |
|
Polytron 7000 сенсором HCN LC |
от -40 до +55 | ||
|
Polytron 7000, Polytron 3000 с сенсором AC |
от -40 до +50 | ||
|
Polytron 7000, с сенсорами HCl, HCN, Organic Vapors (OV1, OV2) |
от -20 до +65 | ||
|
Polytron 3000 с сенсорами HCN, HCl, Organic Vapors (OV) |
от -20 до +65 | ||
|
Polytron 7000, Polytron 3000 с сенсором O2 |
от -20 до +55 | ||
|
Polytron 7000, Polytron 3000 с сенсорами Hydride SC, Hydrazin, O3 |
от -20 до +50 |
Таблица 14 - Условия эксплуатации системы газоаналитической POLYTRON-REGARD с датчиками Polytron 5100
|
Датчик |
Диапазон температуры окружающей среды, оС |
Диапазон относительной влажности окружающей среды, % |
Диапазон атмосферного давления, кПа |
|
Polytron 5100 с сенсорами CO, CO LS, H2S, H2S LC, H2S HC, NO, NO2, O2 LS |
от -40 до +65 |
от 5 до 95 |
от 70 до 130 |
|
Polytron 5100 с сенсором OV1, OV2 |
от -20 до +65 |
от 5 до 95 |
от 70 до 130 |
|
Polytron 5100 с сенсорами O2 |
от -20 до +40 до +55 (кратковременно) |
от 10 до 95 |
от 70 до 130 |
|
Polytron 5100 с сенсорами COCl2, H2, SO2, Cl2 |
от -40 до +65 |
от 10 до 95 |
от 70 до 130 |
|
Polytron 5100 с сенсорами Hydride, NH3 HC, NH3 LC, NH3 TL, NO2 LC |
от -40 до +65 |
от 15 до 95 |
от 70 до 130 |
|
Polytron 5100 с сенсорами HCN LC |
от -40 до +55 |
от 10 до 95 |
от 70 до 130 |
|
Polytron 5100 с сенсорами CO LH |
от -40 до +50 |
от 5 до 95 |
от 70 до 130 |
|
Polytron 5100 с сенсорами AC |
от -40 до +50 |
от 25 до 95 |
от 70 до 130 |
|
Примечания:
| |||
Таблица 15 - Условия эксплуатации системы газоаналитической POLYTRON-REGARD
|
с датчиками Polytron 8000 ETR, P |
olytron 8100 ETR | ||
|
Датчик |
Диапазон температуры окружающей среды, оС |
Диапазон относительной влажности окружающей среды, % |
Диапазон атмосферного давления, кПа |
|
Polytron 8000 или Polytron 8100 с сенсорами H2S LC, NO LC, NO2, PH3/AsH3 LC, NH3 FL |
от -40 до +65 |
от 5 до 95 |
от 70 до 130 |
|
Polytron 8000 или Polytron 8100 с сенсором HCI, OV1, OV2 |
от -20 до +65 |
от 5 до 95 |
от 70 до 130 |
|
Polytron 8000 или Polytron 8100 с сенсором Hydride SC, O3 |
от -20 до +50 |
от 5 до 95 |
от 70 до 110 |
|
Polytron 8000 или Polytron 8100 с сенсором O2 |
от -20 до +55 |
от 10 до 95 |
от 70 до 130 |
|
Polytron 8000 или Polytron 8100 с сенсорами H2, SO2, СОеь |
от -40 до +65 |
от 10 до 95 |
от 70 до 130 |
|
Polytron 8000 или Polytron 8100 с сенсорами НСN |
от -20 до +65 |
от 10 до 95 |
от 70 до 130 |
|
Polytron 8000 или Polytron 8100 с сенсорами НСN LC |
от -40 до +55 |
от 10 до 95 |
от 70 до 130 |
|
Polytron 8000 или Polytron 8100 с сенсорами Hydrazin |
от -20 до +50 |
от 15 до 95 |
от 70 до 130 |
|
Polytron 8000 или Polytron 8100 с сенсорами NH3 HC, NH3 LC, Cl2, Hydride, NO2 LC |
от -40 до +65 |
от 15 до 95 |
от 70 до 130 |
|
Polytron 8000 или Polytron 8100 с сенсорами AC |
от -40 до +50 |
от 25 до 95 |
от 70 до 130 |
|
Polytron 8000 или Polytron 8100 с сенсорами СО LS |
от -52 до +65 |
от 5 до 95 |
от 70 до 130 |
|
Polytron 8000 или Polytron 8100 с сенсорами O2 LS, CO, CO LH, H2S HC |
от -60 до +65 |
от 5 до 95 |
от 70 до 130 |
|
Polytron 8000 или Polytron 8100 с сенсорами H2S |
от -55 до +65 |
от 5 до 95 |
от 70 до 130 |
|
Примечания:
| |||
Таблица 16 - Маркировка взрывозащиты датчиков
|
Датчик |
Маркировка взрывозащиты датчиков |
|
Сертификат соответствия № ТС RU C-DE. ME92.B.00230 | |
|
PIR 7000 (исполнений 334 и 340) / PIR 7200 |
1ExdIICT4 X (-б0<Токр.<80 °С), 1ExdeIICT4 X (-60<Токр.<80 °С) 1ExdIICT6 X (-б0<Токр.<40 °С), 1ExdeIICT6 X (-б0<Токр.<40 °С) |
|
Polytron IR (2IR, исполнений 334 и 340) |
1ExdiaIICT5 X (-60<Токр.<65 °С) |
|
Polytron 2 ХР ТОХ |
1Exd[ia]IICT6 X (-60<Токр.<65 °С) |
|
Polytron 2 ХР Ех |
1ExdIICT4 X (-60<Токр.<80 °С) 1ExdIICT6 X (-б0<Токр.<40 °С) |
|
Сертификат соответствия № ТС RU C-DE. ME92.B.00163 | |
|
PIR3000 |
1ExdIICT6 X (-60<Токр.<80 °С) ШхёеПСТб X (-60<Токр.<80 °С) |
|
DragerSensorIR |
1ExdIICT6 X (-40<Токр.<80 °С) 1ExdeIICT6X (-40<Токр.<80 °С) |
|
Polytron 7000 |
0ExiaIICT4 X (-60<Токр.<65 °С) 0ExiaIICT6 X (-60<Токр.<40 °С) |
|
Polytron 3000 |
0ExiaIICT4 X (-40<Токр.<65 °С) 0ExiaIICT6 X (-40<Токр.<40 °С) |
|
PEX 3000 |
1ЕхёеПСТ4 X (-40<Токр.<85 °С) 1ЕхёеПСТ5 X (-40<Токр.<55 °С) ШхёеПСТб X (-40<Токр.<40 °С) |
|
Polytron SE Ex M1/M2 DD |
1ExdeIICT4 X (-50<Токр.<85 °с) 1ExdeIICT5 X (-50<Токр.<50 °С) 1ExdeIICT6 X (-50<Токр.<40 °с) |
|
Polytron SE Ex M3 DD |
1ExdeIICT4 X (-50<Токр.<б5 °с) 1ExdeIICT5 X (-50<Токр.<55 °С) 1ExdeIICT6 X (-50<Токр.<40 °с) |
|
Polytron SE Ex NPT1 DD |
1ExdeIICT4 X (-40<Токр.<б0 °с) 1ExdeIICT5 X (-40<Токр.<55 °С) 1ExdeIICT6 X (-40<Токр.<40 °с) |
|
Polytron SE Ex LC M3 DD |
1ExdeIICT4 X (-40<Токр.<б5 °с) 1ExdeIICT5 X (-40<Токр.<50 °С) 1ExdeIICT6 X (-40<Токр.<40 °с) |
|
Polytron SE Ex LC NPT1 DD |
1ExdeIICT4 X (-40<Токр.<б0 °с) 1ExdeIICT5 X (-40<Токр.<50 °С) 1ExdeIICT6 X (-40<Токр.<40 °с) |
|
Polytron SE Ex HT M DD |
1ExdeIICT3 X (-50<Токр.<150 °С) 1ExdeIICT4 X (-50<Токр.<85 °С) 1ExdeIICT5 X (-50<Токр.<55 °С) 1ExdeIICT6 X (-50<Токр.<40 °с) |
|
Сертификат соответствия № РОСС DE.ME92.B023 |
5 (срок действия с 07.02.2011 до |
|
06.02.2014) | |
|
Polytron FX, Polytron FX LC X) |
1ExdIICT4 X (-40<Токр.<80 °С) 1ExdIICT6 X (-40<Токр.<40 °с) |
1) Только для систем газоаналитических POLYTRON-REGARD, введенных в эксплуатацию в срок до 06.02.2014.
|
Датчик |
Маркировка взрывозащиты датчиков |
|
Сертификат соответствия № ТС RU C-DE. BH02.B.00438 | |
|
Drager Polytron 8000 ETR, Drager Polytron 8100 ETR |
1Ex db [ia] IIC T6/T4 Gb 1Ex db ia [ia] IIC T6/T4 Gb 1Ex db e [ia] IIC T6/T4 Gb 1Ex db e ia [ia] IIC T6/T4 Gb (для класса Т4: -60<Tокр.<70 °С) (для класса Т6: -60<Tокр.<40 °с) Ex tb [ia] IIIC T135° Db |
|
Drager Polytron 5100 |
1Ex db [ia] IIC T6/T4 Gb 1Ex db e [ia] IIC T6/T4 Gb (для класса Т4: -60<Tокр.<70 °С) (для класса Т6: -60<Tокр.<40 °С) Ex tb [ia] IIIC T135° Db |
наносится типографским способом на титульный лист руководства по эксплуатации и на табличке, расположенной на задней панели датчиков газа или центрального блока системы.
Комплектность средства измерений
|
Таблица 17 - Комплектность системы газоаналитической POLYTRON-REGARD | ||
|
Наименование |
Обозначение |
Количество |
|
Газоаналитическая система Центральный блок: REGARD-1 REGARD-1-SE-Ex UniGARD UniGARD- SE-Ех QuadGrad REGARD 3900 / 3910 / 3920 REGARD 2400 / 2410 (RailGard) REGARD REGARD 7000 POLYTRON
Polytron 7000, Polytron 2 XP TOX;
Ручной управляющий модуль «HART» Калибровочный адаптер Комплект запасных частей |
POLYTRON -REGARD |
1 шт. |
1) Измерительные каналы с датчиками Polytron FX, Polytron FX LC только для систем газоаналитических POLYTRON-REGARD, введенных в эксплуатацию в срок до 06.02.2014.
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации центральных блоков и датчиков, входящих в состав системы газоаналитической POLYTRON-REGARD |
1 экз. | |
|
Система газоаналитическая POLYTRON-REGARD. Методика поверки |
МП-242-2166 2017 |
1 экз. |
|
Примечания:
| ||
осуществляется по документу МП-242-2166-2017 «Системы газоаналитические POLYTRON-REGARD. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14 сентября 2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 генератор газовых смесей ГГС модификаций ГГС-Р или ГГС-К (рег. № 62151-15) в комплекте со стандартными образцами состава газовыми смесями в баллонах под давлением; пределы допускаемой относительной погрешности ±(от 5 до 7) %;
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К (рег. № 62151-15) в комплекте с источниками микропотоков. Пределы допускаемой относительной погрешности ±(от 8 до 5) %;
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 комплекс ГГП-1 (рег. № 48775-11), диапазон воспроизводимых довзрывоопасных концентраций целевых компонентов от 5 до 50 % НКПР, пределы допускаемой относительной погрешности воспроизведения содержания определяемого компонента ±(от 10 до 5) %;
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 комплекс динамический газосмесительный ДГК-В (рег. № 69107-17), диапазон воспроизводимых довзрывоопасных концентраций целевых компонентов от 5 до 50 % НКПР, пределы допускаемой относительной погрешности воспроизведения содержания определяемого компонента от ± (от 10 до 5) %;
- стандартные образцы состава газовые смеси (ГСО 10240-2013, 10247-2013, 10249-2013, 10253-2013, 10323-2013, 10326-2013, 10337-2013, 10338-2013, 10342-2013, 10371-2013, 10372-2013, 10374-2013, 10375-2013, 10376-2013, 10377-2013, 10379-2013, 10383-2013, 10388-2013, 10534-2014, 10535-2014, 10539-2014, 10540-2014, 10541-2014, 10544-2014, 10546-2014, 10547-2014) в баллонах под давлением;
- генератор озона типа ГС 7601 по ТУ 25-7407.040-90 (рег. № 13298-92), пределы допускаемой относительной погрешности ±7 %;
- средства измерений в соответствии с МИ 243/01-2016 для получения ГС состава гидразин - азот.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к системам газоаналитическим POLYTRON-REGARDГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя «Drager Safety AG & Co.KGaA», Германия.
ИзготовительФирма «Drager Safety AG & Co.KGaA», Германия
Адрес: Revalstrasse 1, 23560, Luebeck, Germany
Тел.: +49 451 882 0, факс: +49 451 882 2080
Web-сайт: www.draeger.com
ЗаявительОбщество с ограниченной ответственностью «Дрегер» (ООО «Дрегер»)
ИНН 77103112462
Адрес: 107076, г. Москва, ул. Электрозаводская, д. 33, стр. 4
Тел.: +7 (495) 775-15-20, факс: +7 (495) 775-15-21
Web-сайт: www.draeger.com
E-mail: info.russia@draeger.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Только для систем газоаналитических POLYTRON-REGARD, введенных в эксплуатацию в срок до 06.02.2014.
При условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент, и наличия градуировки на каждый компонент.
Определение содержания вредных газов при условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент, наличия градуировки на каждый компонент и отсутствия оксида углерода (СО).
Измерение объемной доли кислорода свыше 21 % проводится только при отсутствии горючих газов.
В графе «Назначение» указаны: К - контроль ПДК воздуха рабочей зоны; А -контроль при аварийных ситуациях, В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК).
Нормирующее значение - верхний предел диапазона измерений, в котором нормированы пределы допускаемой основной приведенной погрешности.
Примечание - При контроле в воздухе рабочей зоны компонентов, указанных в документации фирмы «Drager Safety AG & Co.KGaA», но не приведенных в таблице 3, датчики Polytron 3000 применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009
Измерительные каналы с датчиками Polytron FX, Polytron FX LC только для систем газоаналитических POLYTRON-REGARD, введенных в эксплуатацию в срок до 06.02.2014.
Измерительные каналы с датчиками Polytron FX, Polytron FX LC только для систем газоаналитических POLYTRON-REGARD, введенных в эксплуатацию в срок до 06.02.2014.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
8 мая 2018 г.
№ 871_____
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 51589 «Системы газоаналитические POLYTRON-REGARD» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г, № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Дрегер» от 16 января 2018 г. № 6 и № 7 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на системы газоаналитические
POLYTRON-REGARD, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54235-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП-242-2166-2017 «Системы газоаналитические POLYTRON-REGARD. Методика поверки» и распространить действие документа на системы газоаналитические POLYTRON-REGARD, находящиеся в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 51589 «Системы газоаналитические POLYTRON-REGARD», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54235-13, в связи с внесением изменений в методику поверки.
-
3. '
(А.Ю.Кузин) обеспечить в оформление свидетельства юридическому лицу или иг ц:
-
4. Контроль за исполн ^ниёмТТастоящего приказа оставлякГз| собой.
-
Управлению метро ттлгии (RP Пячяренкл) ФГУП «ВНИИМС» f соогг®©Фвя®едьн^оАцмййй®«®®и1вным регламентом хранится в системе электронного документооборота
и выдачу его
метрологии. ____
СВЕДЕНИЯ и СЕРТИФИКАТЕ Jl I
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20,11.2017 до 20.11.2018
< ___________
Заместитель Руководителя
С.С.Голубев
