Номер по Госреестру СИ: 53340-13
53340-13 Приборы для испытаний высоковольтных выключателей
(Полюс-1, Полюс-3, Полюс-5)
Назначение средства измерений:
Приборы для испытаний высоковольтных выключателей «Полюс-1», «Полюс-3», «Полюс-5» (далее - приборы) предназначены для
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения времени включения и отключения выключателей;
- измерения линейного и углового перемещения контактов выключателей.

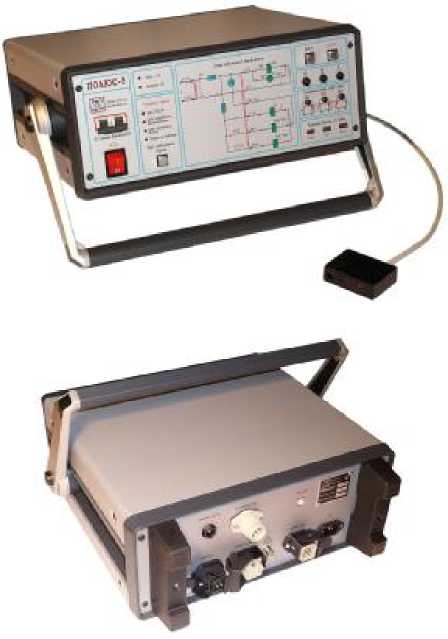

Внешний вид.
Приборы для испытаний высоковольтных выключателей
Рисунок № 1
Внешний вид.
Приборы для испытаний высоковольтных выключателей
Рисунок № 2
Внешний вид.
Приборы для испытаний высоковольтных выключателей
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.04.2018
Номер записи - 143252
ID в реестре СИ - 365652
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Приборы для испытаний высоковольтных выключателей Полюс-1, Полюс-3, Полюс-5, Полюс-5, Полюс-3, Полюс-1, нет модификации, нет данных, Комплексы для измерения количества газа СГ-ТК-Д-65, Комплексы для измерения количества газа СГ-ТК-Д-25, Комплексы для измерения количества газа СГ-ТК-Д-16, Комплексы для измерения количества газа СГ-ТК-Д-10, АНКАТ7631,
Производитель
Изготовитель - ООО "НПП "ТестЭлектро"
Страна - РОССИЯ
Населенный пункт - г.Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Статистика
Кол-во поверок - 65
Выдано извещений - 0
Кол-во периодических поверок - 48
Кол-во средств измерений - 29
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 1061 дн.
Приказы РСТ, где упоминается данный тип СИ
№1119 от 2022.05.04 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (5)
№208 от 2024.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№1164 от 2016.08.22 О внесении изменений в описание типа на аппаратуру геодезическую спутниковую Leica GS10, Leica GS15
№420 от 2016.04.12 О внесении изменений в описание типа, переоформлении и продлении свидетельства об утверждении типа средства измерений № 42319 "Теодолиты электронные 2Т5ЭН1"
№508 от 2017.03.10 О внесении изменений в описание типа на нивелиры электронные GeoMax ZDL 700
№2272 от 2017.10.30 О внесении изменений в описание типа на аппаратуру геодезическую спутниковую "EFT S1 GNSS"
№891 от 2018.05.11 О внесении изменений в описание типа на комплексы наземных и летных проверок (КНЛП) КНТА.466539.014
№2437 от 2018.11.23 О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 15703/2 "Нивелиры технические 3Н-5Л (3Н-5)" и внесении изменений в описание типа
№1647 от 2020.10.02 О внесении изменений в описание типа на тахеометры Leica TS16
№1919 от 2020.11.27 О внесении изменений в описание типа СИ О продлении срока действия свидетельства об утверждении типа СИ на новый срок Нивелиры 4Н-ЗКЛ
№1985 от 2020.12.02 О продлении срока действия и внесении изменений в описание типа на теоделиты 3Т2КП, ....
№2527 от 2021.11.11 О внесении изменений в сведения об утвержденных типах средств измерений (65811-16, 70922-18, 69598-17, 68847-17, 71079-18, 70113-17)
№2389 от 2021.10.26 О внесении изменений в сведения об утвержденных типах средств измерений (32142-12 и 61947-15)
№3355 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Геодезия и картография" (ТК 404)
№1369 от 2023.06.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№2128 от 2023.10.10 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (3)
№2291 от 2024.09.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (1)
Наличие аналогов СИ: Приборы для испытаний высоковольтных выключателей (Полюс-1, Полюс-3, Полюс-5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Приборы для испытаний высоковольтных выключателей (Полюс-1, Полюс-3, Полюс-5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 5 | 0 | 3 | 0 | 2 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 1 | 0 | 5 | 0 | 4 | 0 | 4 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 14 | 5 | 0 | 14 | 0 | 14 | 0 | 14 | |
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 1 | 1 | 0 | 1 | 1 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312116) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 7 | 1 | 1 | 6 | 0 | 7 | 1 | 6 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "СЕВЕРСТАЛЬ" (RA.RU.311612) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Приборы для испытаний высоковольтных выключателей (Полюс-1, Полюс-3, Полюс-5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ Татарстан Республика Татарстан |
290 | 290 |
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (Polus) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов выключателей; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Полюс-1, Полюс-3, Полюс-5 |
Встроенное |
Polus |
Не ниже 1.02 |
- |
- |
|
Внешнее |
Polus |
Не ниже 1.02 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «A» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации 3ТЭ.348.003 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для испытаний высоковольтных выключателей «Полюс-1», «Полюс-3», «Полюс-5»-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
3. ГОСТ Р 52565-2006 Выключатели переменного тока на напряжения от 3 до 750 кВ.
Общие технические условия.
-
4. 3ТЭ.348.003 ТУ Приборы для испытаний высоковольтных выключателей
«Полюс-1», «Полюс-3», «Полюс-5». Технические условия.
Поверка
Поверкаосуществляется по документу 3ТЭ.348.003 МП «Приборы для испытаний высоковольтных выключателей «Полюс-1», «Полюс-3», «Полюс-5». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в марте 2013 г.
Средства поверки: установка для поверки амперметров и вольтметров на постоянном и переменном токе У300; источник питания постоянного тока АКИП-1133-6-100; вольтметр универсальный цифровой GDM-78255A; шунт измерительный стационарный взаимозаменяемый 75ШИС (кл. т. 0,5); амперметр Д5017 (кл. т. 0,2); осциллограф цифровой GDS-840C (± 0,01 %); меры длины концевые плоскопараллельные набор № 1 (кл. т. 3), гониометр Г5М (± 5 с).
Изготовитель
ООО «НПП «ТестЭлектро», г. Самара.Адрес: 443026, г. Самара, Красноглинское шоссе, д. 1А, а/я 7278.
Тел: +7 (846) 312-73-61; факс: +7 (846) 265-65-78
Web-сайт: http://testelektro.ru/
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Область применения - проверка электромеханических характеристик высоковольтных масляных, элегазовых и вакуумных выключателей на напряжения 6, 10, 35, 110, 220 кВ, а также устройств релейной защиты, автоматики и телемеханики при проведении испытаний и технического обслуживания.
Приборы в сочетании с персональным компьютером и специальным программным обеспечением образуют универсальную портативную испытательную систему, комплектуемую различными блоками и узлами в зависимости от решаемых задач.
Принцип действия приборов заключается в формировании испытательных и управляющих сигналов с заданными параметрами и регистрации откликов на них. При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются микропроцессором и результаты измерений индицируются на дисплее персонального компьютера.
Приборы оснащены встроенными шаблонами, автоматизирующих процесс тестирования выключателей и снятие их характеристик (номинальное напряжение цепей управления и вспомогательных цепей привода, номинальный ток отключения выключателя, время включения и отключения и т.д.).
Для сохранения точностных характеристик приборы оснащены функцией встроенной диагностики неисправностей.
Основные узлы устройств: датчики тока и напряжения; блок управления, сбора и обработки информации; микропроцессор; система защиты от аварийных ситуаций, силовые ключи управления; схема преобразования перемещений, источник тока, блок питания.
Приборы не имеют собственного дисплея и работают в режиме дистанционного управления с внешнего ПК с предустановленным пакетом прикладных программ. Для связи с внешним персональным компьютером приборы оснащены интерфейсом USB.
Приборы «Полюс» выпускаются в трех модификациях, отличающихся функциональностью, метрологическими характеристиками, комплектом поставки.
Конструктивно приборы представляет собой моноблок, размещенный в металлическом корпусе, с ручкой для переноски, фиксируемой в нескольких положениях.
На лицевой панели размещены выключатели, кнопки, индикаторы, схема подключения.
На задней панели размещены разъемы сетевого питания, входов/выходов, дискретных входов, датчиков линейных и угловых перемещений, интерфейса USB, клемма заземления.
Приборы относятся к ремонтируемым и восстанавливаемым изделиям.
Питание приборов - от сети переменного тока.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.
Таблица 4 - Комплект поставки
|
Наименование |
Модификация | ||
|
Полюс-1 |
Полюс-3 |
Полюс-5 | |
|
Персональный компьютер (ноутбук) |
1 шт.* |
1 шт.* |
1 шт.* |
|
Кейс для транспортировки |
1 шт.* |
1 шт.* |
1 шт. |
|
Сетевой кабель |
1 шт. |
1 шт. |
1 шт. |
|
Входной силовой кабель |
1 шт. |
1 шт. |
1 шт. |
|
Силовой кабель управления |
1 шт. |
1 шт. |
1 шт. |
|
Кабель контроля фаз |
1 шт. |
1 шт. |
1 шт. |
|
Кабель дискретных входов |
1 шт. |
1 шт. |
1 шт. |
|
Линейный лазерный датчик с кабелем |
- |
1 шт. |
1 шт. |
|
Датчик угла положения |
- |
- |
1 шт.* |
|
Кабель USB |
1 шт. |
1 шт. |
1 шт. |
|
Паспорт |
1 шт. |
1 шт. |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
1 шт. |
1 шт. |
|
Методика поверки |
1 шт. |
1 шт. |
1 шт. |
|
Программное обеспечение, диск CD |
1 шт. |
1 шт. |
1 шт. |
Примечание: * - под заказ.
|
Таблица 2 - Метрологические характе |
ристики | ||
|
Характеристика |
Диапазон измерений |
Погрешность |
Примечание |
|
Напряжение постоянного тока, В |
От 0 до 450 |
Относительная, ± (1,5 + 0,1(Хк./Хизм.-1) |
Измерение напряжения постоянного/переменного тока на высоковольтном выключателе |
|
Напряжение переменного тока, В |
От 0 до 300 | ||
|
Сила постоянного тока, А |
От 0 до 100 |
Относительная, ± (1,5 + 0,5(Хк./Хизм.-1) |
Измерение силы постоянного/переменного тока электромагнита включения, двигателя механизма взвода пружины |
|
Сила переменного тока, А |
От 0 до 70 | ||
|
Сила постоянного тока, А |
От 0 до 25 |
Измерение силы постоянного/переменного тока цепей управления высоковольтным выключателем | |
|
Сила переменного тока, А |
От 0 до 17 | ||
|
Сила переменного тока, А1) |
От 0,05 до 5,5 |
Измерение силы переменного тока встроенного генератора | |
|
Время включения и отключения выключателей, мс |
От 0,4 до 300 |
Абсолютная, ± 0,08 |
Собственное время включения/отключения. Разновременность замыкания и размыкания контактов. Время дребезга контактов. |
|
Линейное перемещение контактов, 2) мм |
От 0 до 503) |
Абсолютная, ± 0,15 |
Общий ход. Ход контактов. Ход поджатия. Выбег и отскок хода при отключении. Скорость перемещения контактов. |
|
Угловое перемещение контактов, градусов1) |
От 0 до 360 |
Абсолютная, ± 150'' | |
Примечание: Хк. - конечное значение диапазона измерений.
Хизм. - измеренное значение величины.
-
1) - только для модификации «Полюс-5».
-
2) - только для модификаций «Полюс-3», «Полюс-5».
-
3) - по умолчанию. По заказу приборы могут комплектоваться датчиками линейных перемещений в диапазоне до 1000 мм. Частота напряжения и силы переменного тока - 50 Гц.
Дополнительная погрешность измерения от изменения температуры на каждые 10 °С в пределах рабочего диапазона температур не превышает 20 % основной погрешности при влажности 65 ± 15 %.
Таблица 3 - Технические характеристики
|
Характеристика |
Значение |
|
Напряжение сети питания, В |
От 180 до 240 |
|
Частота сети питания, Гц |
50/60 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
471x147x363 |
|
Масса, кг |
10 |
|
Нормальные условия применения:
|
от + 20 до + 30 от 30 до 80 |
|
Рабочие условия применения:
|
от - 20 до + 50 до 90 без конденсации |
