МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 ноября 2018 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 15703/2 «Нивелиры технические ЗН-5Л (ЗН-5)» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями АО «ПО «УОМЗ» от 02 октября 2018 г. № 23202/04/86, № 23202/04/87 и № 23202/04/88, приказываю:

• 1. Внести изменения в описание типа на нивелиры технические ЗН-5Л (ЗН-5), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 13534-93, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 15703/2 «Нивелиры технические ЗН-5Л (ЗН-5)», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 13534-93, в связи со сменой организационно-правовой формы предприятия-изготовителя с ОАО «ПО «УОМЗ», г. Екатеринбург на АО «ПО «УОМЗ», г. Екатеринбург.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 15703/2 «Нивелиры технические ЗН-5Л (ЗН-5)» на последующие 5 лет.

• 4.  Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Г

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

\__________—__________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» ноября 2018 г. № 2437

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нивелиры технические 3Н-5Л (3Н-5)

Нивелиры технические 3Н-5Л (3Н-5) предназначены для геометрического нивелирования - определения разности высот точек на местности посредством горизонтального визирного луча.

Нивелиры технические 3Н-5Л (3Н-5) относятся к глухим нивелирам технической точности.

Основные особенности - малая масса и размеры, простое устройство, обеспечивающее высокую надежность в работе.

Зрительная труба прямого изображения с внутренней фокусировкой создает изображение высокого качества, что обеспечивает возможность визуального измерения превышений.

Удобство в работе обеспечивается оптимальной конструкцией наводящего устройства, расположением рукояток управления и уровней.

Нивелиры 3Н-5 и 3Н-5Л имеют одни и те же метрологические и технические характеристики, а их конструктивное отличие - наличие лимба со шкалой в нивелире 3Н-5Л. Цена деления шкалы - 1°.

Лимб исполняет прикладные функции: трассирование направлений и измерение горизонтальных углов.

Общий вид средства измерений представлен на рисунке 1.

Для предотвращения несанкционированного доступа к внутренним частям нивелира 3Н-5Л при выпуске из производства пломбируют винты «А» основания подставки, а также футляры с уложенными частями комплекта.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

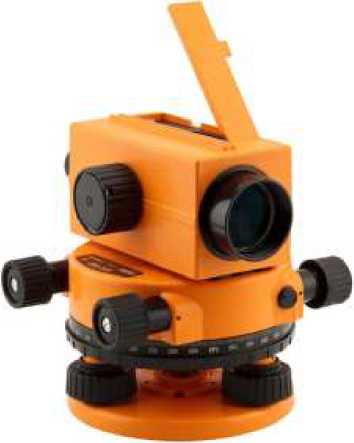

Рисунок 1 - Общий вид нивелира технического 3Н-5Л

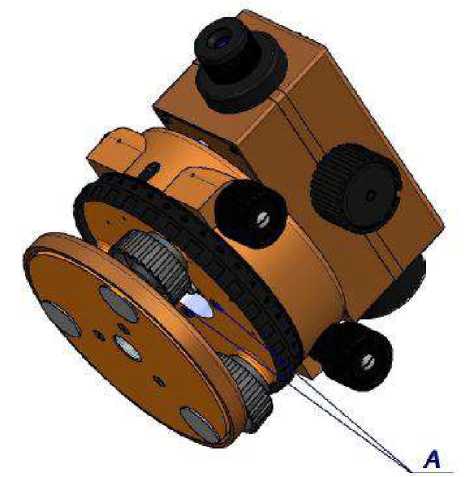

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Програмное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится фотолитографическим способом на шильдик, расположенный на корпусе нивелира, печатным способом на титульный лист паспорта.

Таблица 3 - Комплектность средства измерений

осуществляется по разделу 11 «Методы и средства поверки» паспорта 3Н-5-сб0 ПС «Нивелир технический 3Н-5Л (3Н-5)», согласованному ГЦИ СИ ФБУ «УРАЛТЕСТ» 21.03.2002 г.

Основные средства поверки:

• - коллиматор универсальный УК1 (Госреестр № 27127-04);

• - рейки нивелирные ГОСТ 10528-90;

• - высотный стенд ГОСТ 10528-90.

Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия

ГОСТ 10528-90 Нивелиры. Общие технические условия

ГОСТ 8.016-81 Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла

ТУ 3-92 ДЮКР.4012013.001 Нивелиры технические 3Н-5Л (3Н-5). Технические условия Паспорт 3Н-5-сб0 ПС Нивелир технический 3Н-5Л (3Н-5)

Акционерное общество «Производственное объединение «Уральский оптикомеханический завод» имени Э.С. Яламова» (АО «ПО «УОМЗ»)

ИНН 6672315362

Адрес: 620100, Екатеринбург, ул. Восточная, 33-б

Факс: (343) 254-81-08

Телефон: (343) 229-82-32

Е-mail: kancelyariya@uomz.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, 2а

Телефон/факс: (343) 350-25-83, 350-40-81

E-mail: uraltest@uraltest.ru

Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждению типа № 30058-08 от 21.10.2013.
