МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

12 мая 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное(ые) описание(я) типа(ов) средства(в) измерений, прилагаемое(ые) к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

4 Контроль за исполнением настоящего приказа возложить

на заместителя Руководителя ФУДёрильНШ'О Ш'ёН'ГС ГУН пи Техническому регулированию и метролог

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15.09.2020 до 15.09.2021

\_______

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2021 г. №724

Регистрационный № 80645-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенциркули MarCal моделей 16 ER, 16 ERi, 16 EWR, 16 EWRi, 16 EWR-V, 16 EWRi-V, 16 EWR-C, 16 EWRi-С, 16 EWR-H, 16 EWRi-H, 16 EWR-AR, 16 EWRi-AR, 16 EWR-NA, 16 EWRi-NA, 16 EWR-S, 16 EWRi-S, 16 EWR-SM, 16 EWRi-SM

Штангенциркули MarCal моделей 16 ER, 16 ERi, 16 EWR, 16 EWRi, 16 EWR-V, 16 EWRi-V, 16 EWR-C, 16 EWRi-С, 16 EWR-H, 16 EWRi-H, 16 EWR-AR, 16 EWRi-AR, 16 EWR-NA, 16 EWRi-NA, 16 EWR-S, 16 EWRi-S, 16 EWR-SM, 16 EWRi-SM (далее -штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также глубины пазов, выемок.

Принцип действия штангенциркулей основан на измерении линейных размеров с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства.

Штангенциркули состоят из следующих элементов: штанги, рамки, зажимающего элемента, цифрового отсчетного устройства в виде ЖК дисплея, глубиномера, губок с плоскими измерительными поверхностями для измерений наружных размеров и губок с кромочными измерительными поверхностями для измерений внутренних размеров, встроенного источника питания.

Штангенциркули моделей 16 ER, 16 ERi изготавливаются как с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless , так и без него.

Штангенциркули моделей 16 EWR, 16 EWRi изготавливаются как с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless, так и без него.

У всех штангенциркулей моделей 16 EWR, 16 EWRi имеется защита IP67, контрастная 8,5 или 11 мм жидкокристаллическая индикация (LCD), нержавеющая рамка и направляющая.

Штангенциркули моделей 16 EWR-V, 16 EWRi-V изготавливаются с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless.

Штангенциркули моделей 16 EWR-C, 16 EWRi-С имеют керамические измерительные поверхности, изготавливаются с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless.

Штангенциркули моделей 16 EWR-H, 16 EWRi-H имеют твердосплавные измерительные поверхности, изготавливаются с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless.

Штангенциркули моделей 16 EWR-AR, 16 EWRi-AR предназначены для разметки деталей, изготавливаются с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless.

Штангенциркули моделей 16 EWR-NA, 16 EWRi-NA предназначены для измерений канавок, изготавливаются с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless.

Штангенциркули моделей 16 EWR-S, 16 EWRi-S имеют заостренные измерительные поверхности, изготавливаются с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless.

Штангенциркули моделей 16 EWR-SM, EWRi-SM имеют узкие измерительные губки, изготавливаются с выводом данных на внешнее устройство USB, Opto RS232C, Digimatic или Integrated Wireless.

У всех штангенциркулей имеется защита IP67, контрастная 8,5 или 11 мм жидкокристаллическая индикация (LCD), нержавеющая рамка и направляющая.

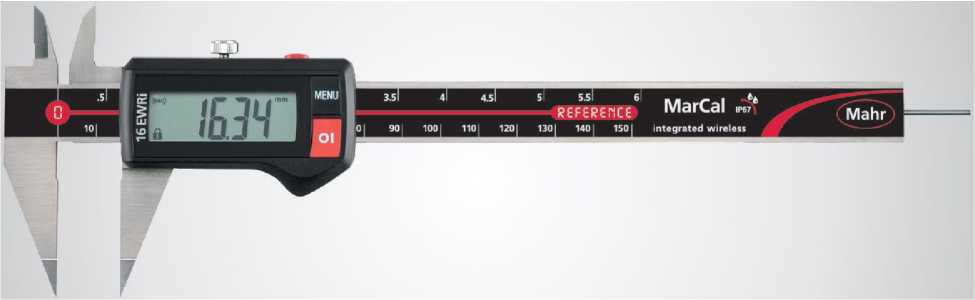

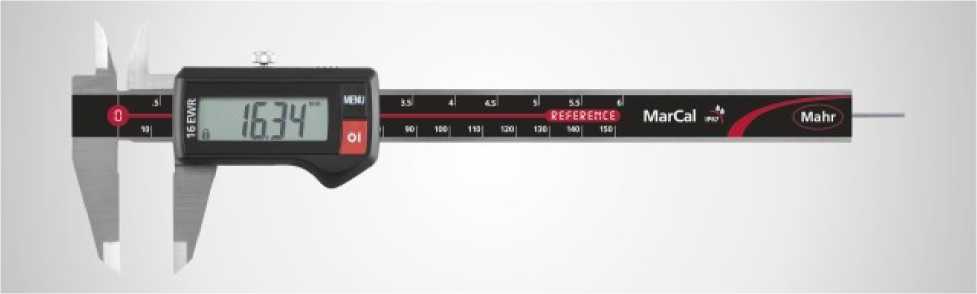

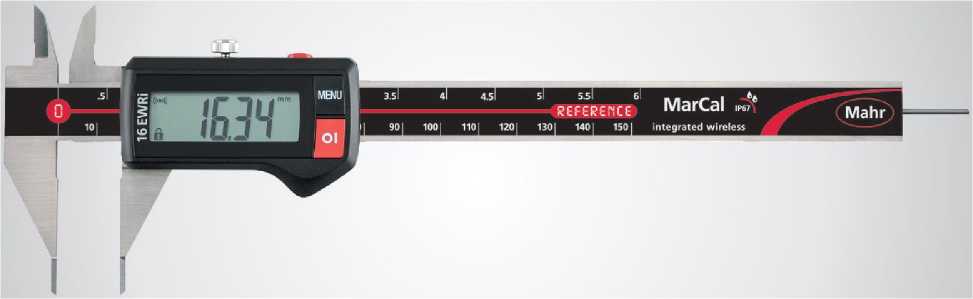

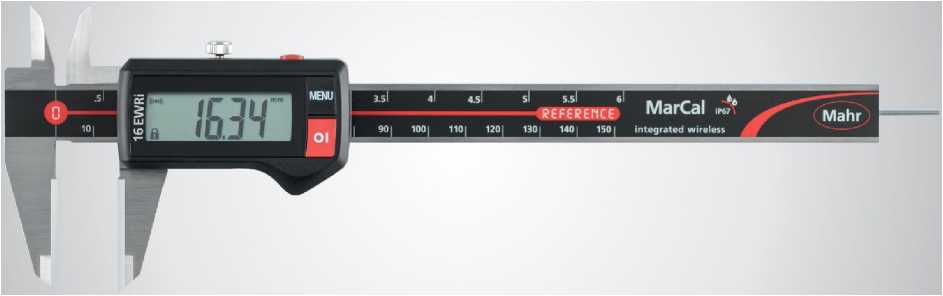

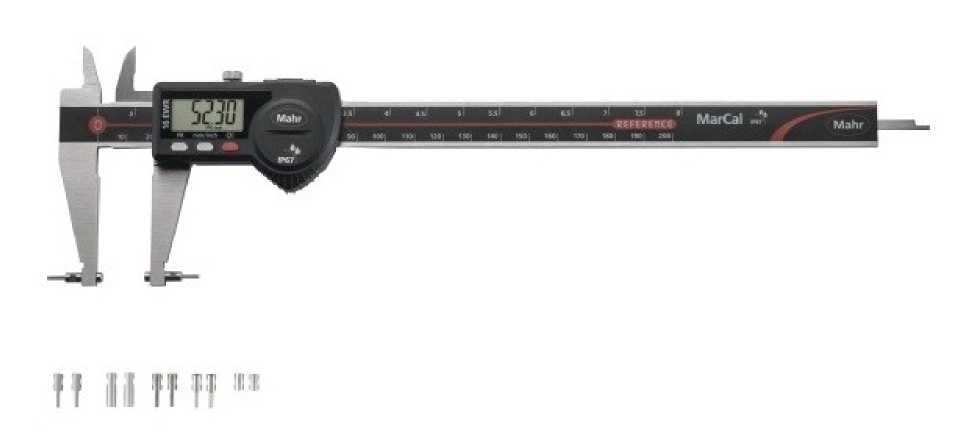

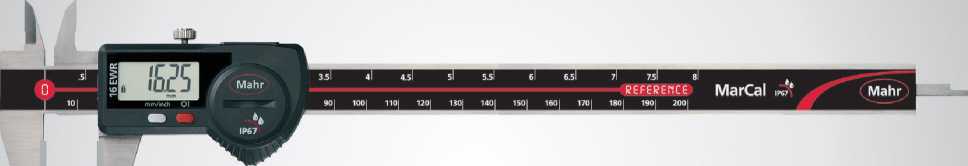

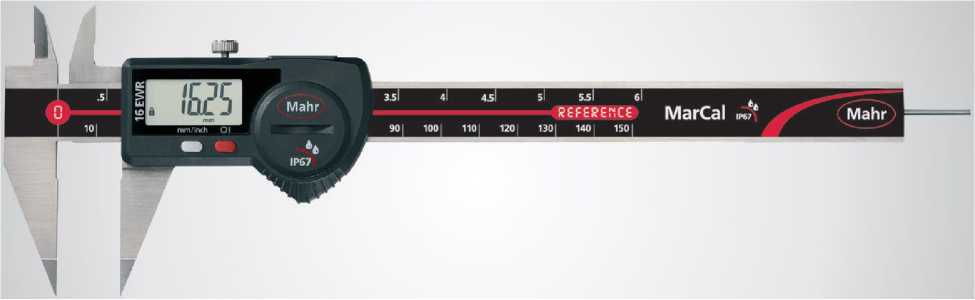

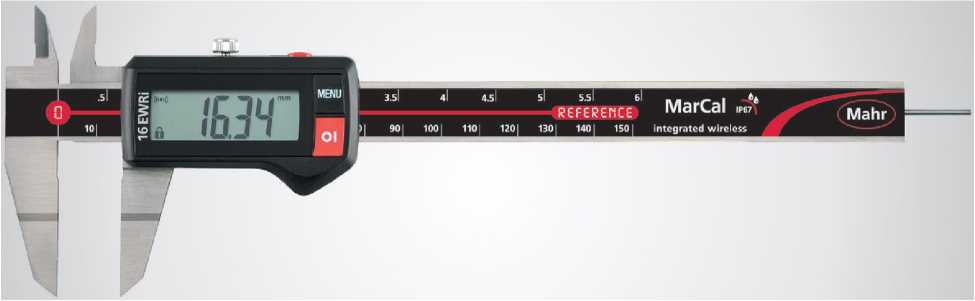

Общий вид штангенциркулей указан на рисунках 1-19.

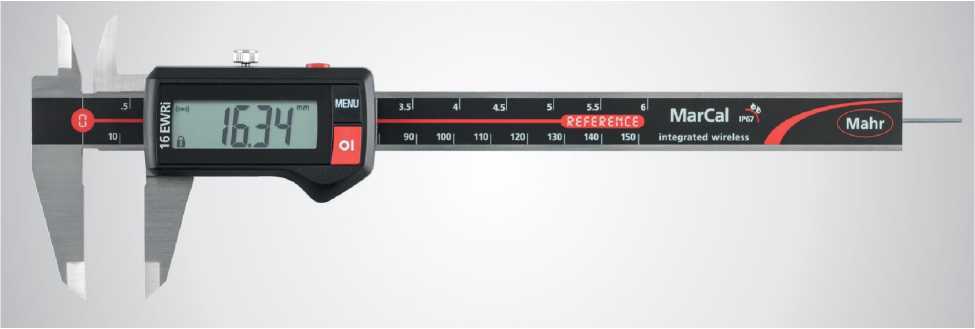

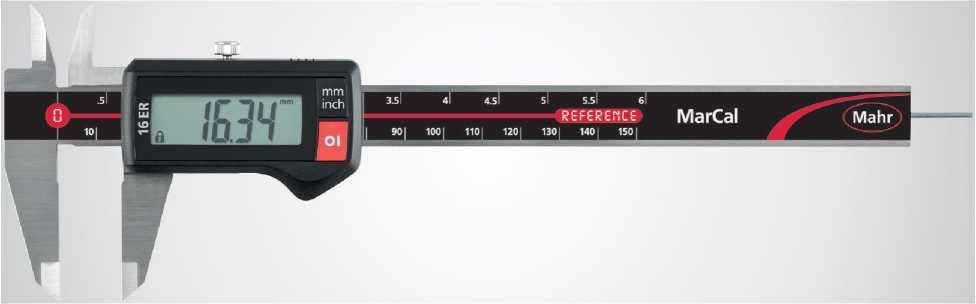

Рисунок 1 - Общий вид штангенциркулей модели 16 ER

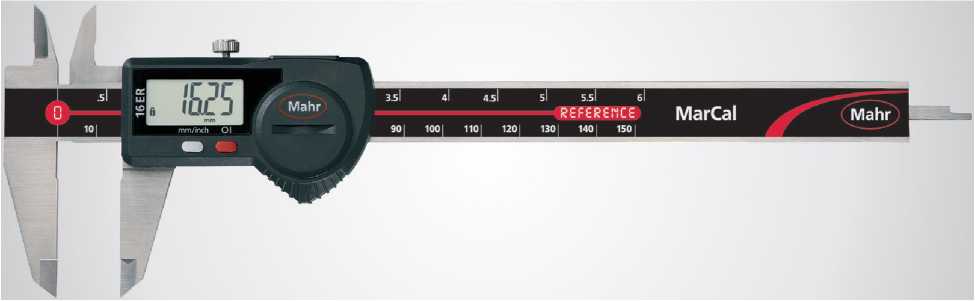

Рисунок 2 - Общий вид штангенциркулей модели 16 ER

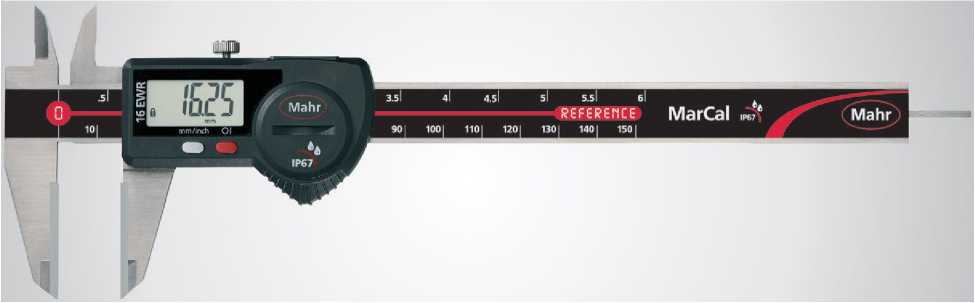

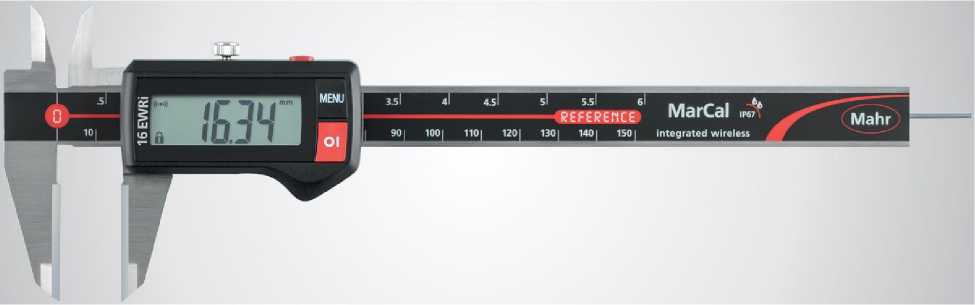

Рисунок 3 - Общий вид штангенциркулей модели 16 EWRi

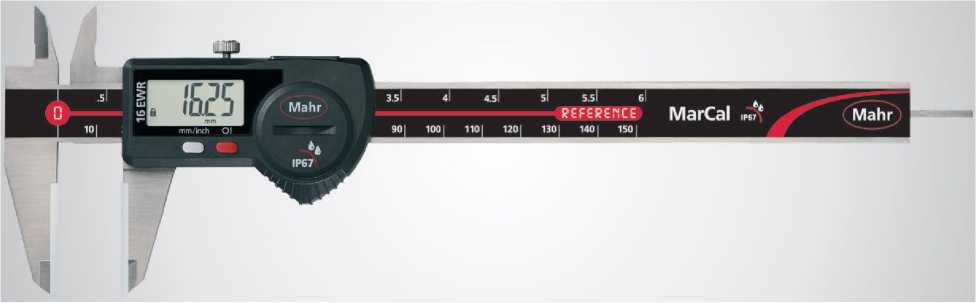

Рисунок 4 - Общий вид штангенциркулей модели 16 EWR

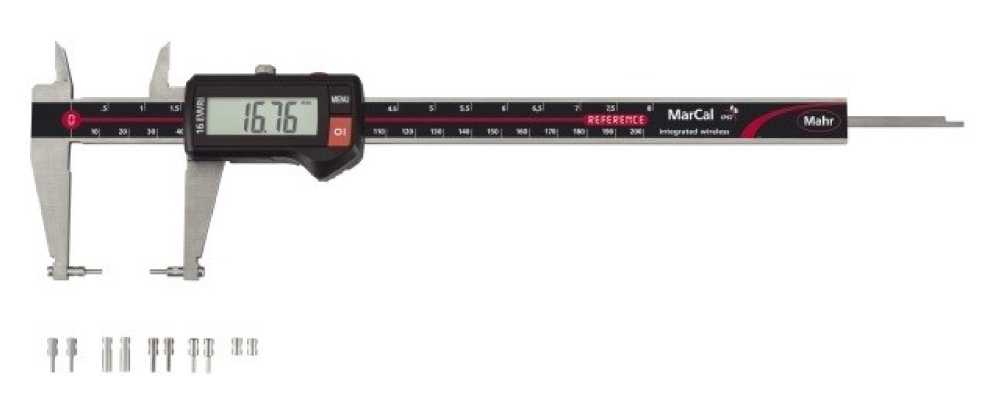

Рисунок 5 - Общий вид штангенциркулей модели16 EWRi-V

Рисунок 6 - Общий вид штангенциркулей модели MarCal 16 EWR-V

Рисунок 7 - Общий вид штангенциркулей модели 16 EWRi-C

Рисунок 8 - Общий вид штангенциркулей модели 16 EWR-C

Рисунок 9 - Общий вид штангенциркулей модели 16 EWRi-H

Рисунок 10 - Общий вид штангенциркулей модели 16 EWR-H

Рисунок 11 - Общий вид штангенциркулей модели16 EWRi-AR

Рисунок 12 - Общий вид штангенциркулей модели 16 EWR-AR

Рисунок 13 - Общий вид штангенциркулей модели 16 EWRi-NA

Рисунок 14 - Общий вид штангенциркулей модели 16 EWR-NA

Рисунок 15 - Общий вид штангенциркулей модели 16 EWRi-S

Рисунок 16 - Общий вид штангенциркулей модели 16 EWR-S

Рисунок 17 - Общий вид штангенциркулей модели16 EWRi-SM

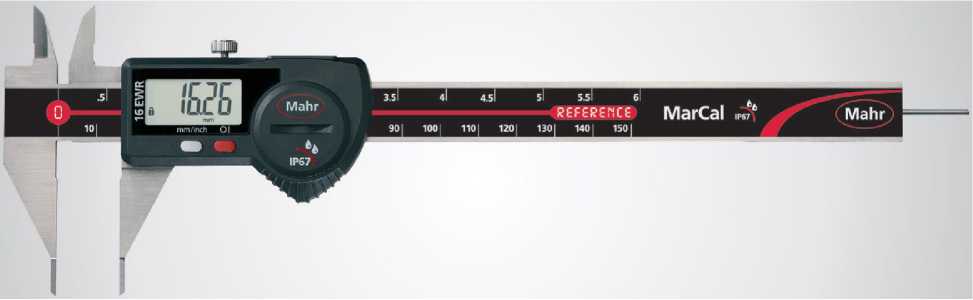

Рисунок 18 - Общий вид штангенциркулей модели 16 EWR-SM

Рисунок 19 - Общий вид штангенциркулей модели 16 EWR

Пломбирование корпуса цифрового отсчетного устройства от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверки.

Штангенциркули MarCal моделей 16 ERi, 16 EWRi, 16 EWRi-V, 16 EWRi-С, 16 EWRi-H, 16 EWRi-AR, 16 EWRi-NA, 16 EWRi-S, 16 EWRi-SM имеют в своем составе программное обеспечение (ПО), разработанное для передачи результатов измерений на внешнее устройство.

Таблица 1 - Сведения об идентификационных данных ПО

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Защита программного обеспечения приборов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Диапазон измерений, шаг дискретности и пределы допускаемой абсолютной погрешности

Таблица 3 - Основные метрологические характеристики

Таблица 4 - Условия эксплуатации и средний срок службы

Таблица 5 - Габаритные размеры и масса штангенциркулей

Знак утверждения типа наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 6 - Комплектность средств измерений

приведены в паспорте в разделе 7 «Заметки по эксплуатации, порядок работы, поверка».

Нормативные и технические документы, устанавливающие требования к штангенциркулям MarCal моделей 16 ER, 16 ERi, 16 EWR, 16 EWRi, 16 EWR-V, 16 EWRi-V, 16 EWR-C, 16 EWRi-С, 16 EWR-H, 16 EWRi-H, 16 EWR-AR, 16 EWRi-AR, 16 EWR-NA, 16 EWRi-NA, 16 EWR-S, 16 EWRi-S, 16 EWR-SM, 16 EWRi-SM

Государственная поверочная схема для средств измерений длины в диапазоне от V10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.

Техническая документация фирмы-изготовителя.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2021 г. № 724

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
