№1704 от 09.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 267662
О внесении изменений в сведения об утвержденном типе средств измерений Цифровые индикаторы M748
Приказы по основной деятельности по агентству Вн. Приказ № 1704 от 09.08.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «09» августа 2021 г. № 1704
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1. |
Цифровые индикаторы |
М748 |
64292-16 |
Фирма «BCS Italia s.r.l.», Италия |
МП 64292-16 |
Фирма «BCS Italia s.r.l.», Италия |
ФГУП «ВНИИМС» |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» августа 2021 г. № 1704
Лист № 1
Всего листов 4
Регистрационный № 64292-16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Цифровые индикаторы M748
Назначение средства измеренийЦифровые индикаторы М748 (далее - индикаторы) предназначены для аналогоцифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и передачи результата взвешивания в цифровой форме.
Описание средства измеренийПринцип действия индикаторов заключается в аналого-цифровом преобразовании электрических сигналов, поступающих с датчиков, и/или их обработке, и отображении измеренного значения массы на дисплее прибора с возможностью их передачи периферийным устройствам через цифровые интерфейсы связи.
Цифровые индикаторы М748 согласно ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» являются модулями весов и весоизмерительных устройств неавтоматического действия (п.п. Т.2.2.3).
Индикаторы представляют собой электронные устройства, включающие в себя: стабилизированный источник питания, устройство обработки аналоговых данных и/или разъем для подключения датчиков с цифровым выходным сигналом, микропроцессор для обработки измерительной информации, дисплей, клавиатура, а так же цифровые интерфейсы для связи с периферийными устройствами (например, принтер, вторичный дисплей, ПК).

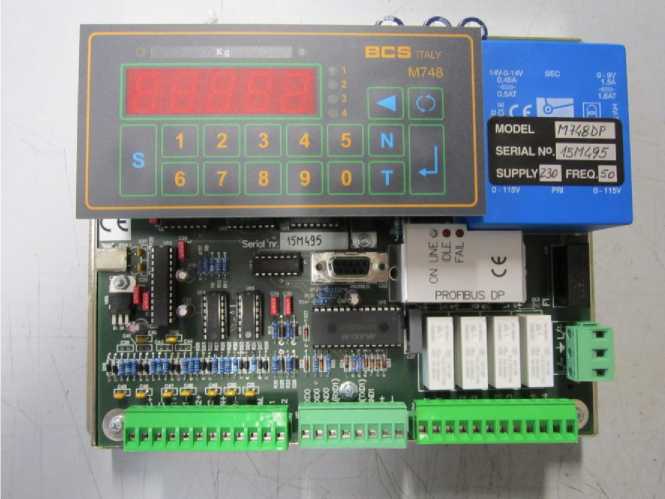

Общий вид индикаторов представлен на рисунке 1.
![Приказ Росстандарта №1704 от 09.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1628704476613_files/1628704476613-1.jpg)
^;>FFFFFFFFrFf г ' ' ’ 11 > al11
' ■,
MODEL СГЙ.-ИД
SERIAL Н^.Ь.УЛЩ
SUPPLY S3 FREO.E3
3 •
5^
8
PROFIBUS DP
hhw
£1 ‘
Рисунок 1 - Общий вид индикаторов
Индикаторы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- работа в качестве устройства обработки аналоговых данных для многоинтервальных весов (Т.3.2.6) или многодиапазонных весов (T.3.2.7);
-
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
-
- устройство слежения за нулем (T.2.7.3);
-
- устройство индикации отклонения от нуля (4.5.5);
-
- устройство выборки массы тары (устройство уравновешивания тары - T.2.7.4.1);
-
- устройство выбора единиц измерений (2.1).
Индикаторы имеют программную защиту (PIN-код) доступа к регулировке чувствительности (юстировки), включающую несбрасываемый счетчик входов в данный режим. При этом пломбировка индикатора не требуется.
Знак поверки в виде наклейки наносится на корпус индикаторов на боковую панель.
Программное обеспечениеПрограммное обеспечение (ПО) индикаторов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора при его включении и/или может быть просмотрен в соответствующем разделе меню.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО индикаторов через интерфейс пользователя невозможно. Кроме того для контроля изменений законодательно контролируемых параметров предусмотрен несбрасывае-мый счетчик.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Наименование ПО |
Soft M748 |
Идентификационное наименование ПО |
M748 |
Номер версии (идентификационный номер) ПО |
Не ниже M7DTW10 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО. |
Метрологические и технические характеристики
Таблица 2 - Основные характеристики устройств
Наименование характеристики |
Значение |
Класс точности по ГОСТ OIML R 76-1-2011 |
II, III или IV |
Максимальное число поверочных интервалов индикатора (пж|) |
10000 |
Продолжение таблицы 2
Напряжение питания весоизмерительного датчика (Uexc), В |
5 |
Максимальное входное напряжение (Umax), мВ |
10 |
Минимальное входное напряжение, приходящееся на поверочное деление (AUmin), мВ |
0,5 |
Диапазон выходных сигналов
|
от 0 до 20 от 0 до 10 |
Минимальное и максимальное полные сопротивления весоизмерительного датчика ( /Л .min ... A'lrnax), Ом |
от 80 до 1000 |
Диапазон температуры (от Tmin до Tmax), °C |
от 0 до + 50 |
Значение доли предела допускаемой погрешности, pi, при работе с:
|
0,0 0,5 |
Сигнальный кабель: линия связи |
четырех- или шестипроводная |
Напряжение питания прибора, В |
10-24 |
Мощность, ВА |
5 |
Габаритные размеры, мм |
253х217х95 |
Масса, кг, не более |
2,5 |
наносится на титульный лист руководства по эксплуатации и на лицевую панель цифровых индикаторов М748.
Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Цифровой индикатор М748 |
- |
1 шт. |
Эксплуатационная документация |
- |
1 экз. |
Методика поверки |
МП 64292-16 |
1 экз. |
Приведены в разделе 6 «Использование по назначению» документа «Цифровые индикаторы М748. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к цифровым индикаторам М748ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Приказ Росстандарта от 29 декабря 2018 года №2818 «Об утверждении государственной поверочной схемы для средств измерений массы».
Техническая документация фирмы изготовителя.
ИзготовительФирма «BCS Italia s.r.l.», Италия
via Pisa, 170
I-20099 SESTO SAN GIOVANNI (MI), Italia
Tel: +39 02 22-475-545
E-mail: bcsitaly@tin.it
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
Адрес в интернете: www.vniims.ru
Адрес электронной почты: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
![Приказ Росстандарта №1704 от 09.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1628704476635_files/1628704476635-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
09 августа 2021 г.
№ 1704
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
/--------------------------------ч
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ Ci I
Сертификат: O28BB207OOAOAC3E9B43FA5OB54F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен; с 29.12.2020 до 29.12.2021
