№1369 от 30.06.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 457141
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1369 от 30.06.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
30 июня 2023 г.
1369
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
f >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
ОТ «_0 » июня______2023 Г. № _369
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
Прежний адрес |
Новый адрес | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1. |
Комплексы наземных и летных проверок (КНЛП) |
КНТА.46653 9.014 |
53879-13 |
Общество с ограниченной ответственностью «НППФ Спектр» (ООО «НППФ Спектр»), г. Москва |
125154, г. Москва, б-р Генерала Карбышева, д. 9, к. 1, оф.7 |
123154, г. Москва, ул. Маршала Тухачевского, д. 32, к. 2 123154, г. Москва, ул. Народного Ополчения, д. 34 |
Общество с ограниченной ответственностью «НППФ Спектр» (ООО «НППФ Спектр»), г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» июня 2023 г. № 1369
Лист № 1 Регистрационный № 53879-13 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы наземных и летных проверок (КНЛП) КНТА.466539.014
Назначение средства измеренийКомплексы наземных и летных проверок (КНЛП) КНТА.466539.014 (далее - КНЛП) предназначены для определения собственных геодезических координат пунктов размещения аппаратуры, координат локальных контрольно-корректирующих станций (ЛККС) и количественной оценки параметров сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS/Galileo, и их космических (SBAS) и наземных (GBAS) функциональных дополнений, а также для проверки наземных средств радиотехнического обеспечения полетов (РТОП), светосигнального оборудования аэродромов (ССО) и характеристик зональной навигации, выполненных на основе определения координат КНЛП.
Описание средства измеренийКНЛП является программно-аппаратным комплексом для количественной оценки параметров сигналов, формируемых и передаваемых ЛККС и SBAS, которые используются в качестве основного средства навигации на трассе полетов, в районе аэродромов, в т.ч. для обеспечения захода на посадку, в период их испытаний и эксплуатации.
КНЛП обеспечивает прием и обработку с частотой не менее 2 Гц навигационных сигналов спутников ГНСС: ГЛОНАСС в частотных диапазонах (1602,56 - 1615,50) МГц (L1), (1246,00 - 1256,50) МГц (L2) и 1202,025 МГц (L3); GPS NAVSTAR на частотах 1575,42 МГц (L1), 1227,60 МГц (L2) и 1176,45 МГц (L5); опционально - Galileo в частотных диапазонах 1559 - 1592 МГц (E1) и (1164 - 1215) МГц (Е5). Также КНЛП обеспечивает прием и обработку сигналов корректирующей информации ЛККС и/или функциональных дополнений SBAS (WAAS, EGNOS, MSAS, SDCM). Используется автономно либо в составе автоматизированной системы летного контроля (АСЛК), самолета/вертолета - лаборатории, или специально выделенного воздушного судна.
КНЛП по результатам измерений осуществляет количественную оценку следующих параметров навигации воздушного судна: абсолютной погрешности определения местоположения в дифференциальном режиме ГНСС; напряженности радиополя, создаваемого ЛККС и/или функциональными дополнениями SBAS; соответствия принятых и измеренных аппаратурой приема дифференциальных данных (АПДД) и назначенных ЛКСС и/или функциональными дополнениями параметров; величин отклонения от линии заданного пути (ЛЗП) воздушного судна. При обработке полученной измерительной информации определяется наличие (или отсутствие) помех в диапазоне частот спутниковых навигационных сигналов.
По данным измерений КНЛП вычисляет координаты местоположения в автономном и/или дифференциальном режимах, сравнивает расчетные координаты с установленными координатами фазового центра антенны в системах координат ПЗ 90.02 или WGS- 84 и вычисляет величины отклонений. Если отклонения не превышают установленных допусков к точности навигации воздушного судна на различных этапах его полета (типовые операции полета - полет по трассе, маневрирования в зоне аэродрома, заход на посадку и т.д.), комплекс формирует
Лист № 2 Всего листов 6 и отображает на экране дисплея информацию с признаком допустимости конкретной операции; если отклонения превышают установленный допуск, то передается информация с признаком недопустимости операции. КНЛП определяет величины расхождения измеренных в дифференциальном режиме и опорных геодезических координат как в реальном времени, так и в режиме пост-обработки.
Аппаратура КНЛП, кроме антенно-фидерных устройств (АФУ), выполнена в едином конструктивном модуле, заключенном в защитный пластиковый контейнер. Модуль включает следующие блоки: навигационный блок спутниковых приемников (БСП); блок вычислительнокоммутационных устройств (БВКУ) с операционной системой жесткого реального времени, включая дисплей с сенсорным экраном; блок преобразователей АЦП/ЦАП; блок АПДД -калиброванный приемник VDB. Внешними устройствами в составе КНЛП являются АФУ: геодезическая приемная антенна, обеспечивающая работу БСП; антенна УКВ-диапазона, обеспечивающая работу АПДД; антенные кабели.
На рабочей панели КНЛП имеются клавиши включения и выключения, сенсорный экран дисплея и разъемы для подключения антенн, внешнего компьютера и локальной вычислительной сети. Кроме того, на панели имеются дополнительные сервисные разъемы для ввода и вывода аналоговых и цифровых сигналов стандарта ARINC 429 по ГОСТ 18977-79. Управление работой КНЛП производится с помощью сенсорной панели встроенного компьютера БВКУ.
КНЛП принимает корректирующую информацию функциональных дополнений в формате, соответствующем SARP's на GNSS ИКАО (Приложение 10, том I). Также КНЛП предоставляет пользователю интерфейс MIL-STD-1553B (опционально).

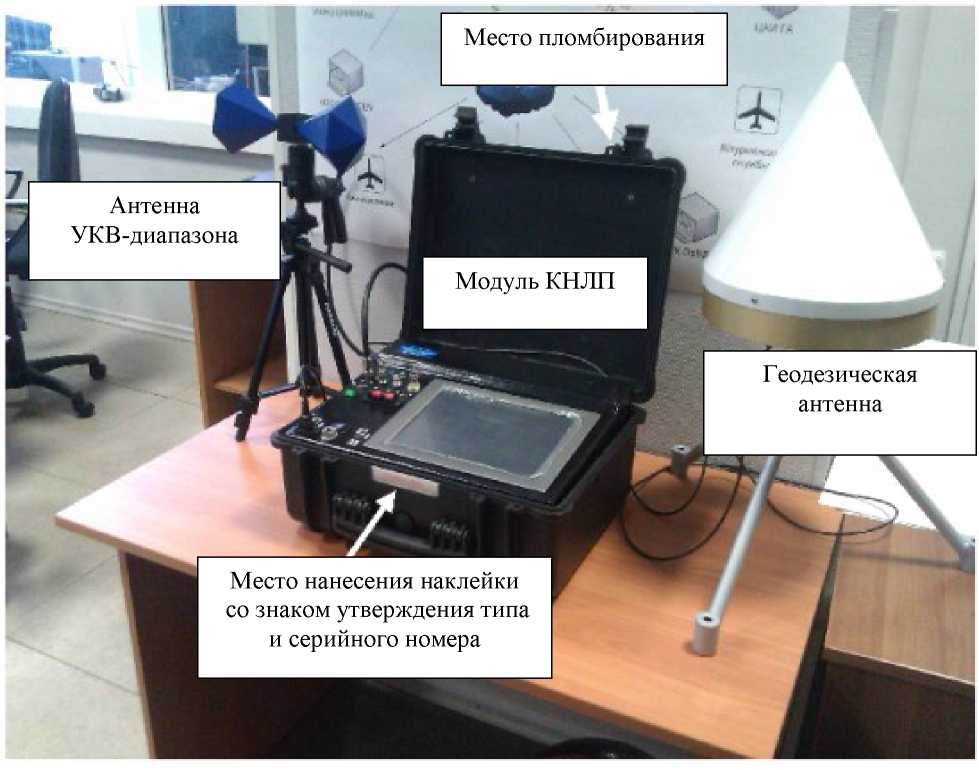

Общий вид КНЛП, места для пломбировки и наклейки со знаком об утверждении типа представлены на рисунке 1.
Геодезическая антенна
Антенна
УКВ-диапазона
Место нанесения наклейки со знаком утверждения типа и серийного номера
Место пломбирования
Модуль КНЛП
Рисунок 1 - Общий вид КНЛП
Программное обеспечениеВ КНЛП используются два отдельных вычислителя, для каждого из которых имеется свое встроенное прикладное программное обеспечение (ПО). Основной вычислитель, построенный на основе стандарта PC/104, предназначен для выполнения процессов реального времени и обработки измерений. Для основного вычислителя предназначено встроенное прикладное ПО «FLYER». Дополнительный вычислитель в составе БВКУ моноблока предназначен для пользовательского ввода/вывода и генерации отчетов. Для дополнительного вычислителя предназначено встроенное прикладное ПО «FLYER GUI». Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Таблица 1 - Идентификационные данные программного обеспечения обработки измерений реального времени КНЛП
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FLYER |
Номер версии (идентификационный номер) ПО |
1.0-160-ga9d8279 |
Цифровой идентификатор ПО |
78e099f7cb855c493b775ac7ea10f07d * flyer.master- 1.0-160-ga9d8279.tbz2 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5: RFC1321 |
Таблица 2 - Идентификационные данные программного обеспечения пользовательского ввода/ вывода КНЛП
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FLYER GUI |
Номер версии (идентификационный номер) ПО |
1.0-160-ga9d8279 |
Цифровой идентификатор ПО |
2dd3007d1548b136265fdc6c237c3ef8 * flyer gui.master-1.0-160-ga9d8279.tbz22 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5: RFC1321 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Принимаемые сигналы ГНСС: Код и фаза несущей на частотах GPS, МГц |
1575,42 (L1) |
Код и фаза несущей в частотных диапазонах ГЛОНАСС, |
1227,60 (L2), 1176,45 (L5) от 1602,56 до 1615,50 (L1) |
МГц |
от 1246,00 - 1256,50 (L2) |
Код и фаза несущей в частотных диапазонах Galileo |
1202,025 (L3) от 1559 до 1592 (E1) |
(опционально), МГц |
от 1164 до 1215 (Е5) |
SBAS L1 (WAAS\EGNOS\MSAS\SDCM), МГц |
1575,42 (L1) |
Принимаемые сигналы УКВ (VDB), МГц |
от 108 до 118 |
Дифференциальное позиционирование реального времени с использованием сигналов SBAS Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат пунктов, м в плане |
±1 |
по высоте |
±1 |
Продолжение таблицы 3
1 |
2 |
Дифференциальное позиционирование реального времени (RTK) с использованием сигналов GBAS Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения приращений координат пунктов, м, не более в плане |
±0,40 |
по высоте |
±0,25 |
Дифференциальное позиционирование с пост-обработкой (относительный метод) Пределы абсолютных допускаемых значений доверительных границ погрешности средства измерений (при доверительной вероятности 0,95) 5, мм в плане |
±(3+540-7Ъ)* |
по высоте |
±(5+5-10’7-L) |
Пределы допускаемой относительной погрешности измерения напряженности радиополя в диапазоне частот от 108 до 118) МГц с шагом между каналами 25 кГц, дБ |
±3,0 |
*- L - измеряемая длина между пунктами, мм |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±1 |
- (или) напряжение постоянного тока, В |
27 |
Габаритные размеры КНЛП, мм, не более | |
- длина |
520 |
- ширина |
440 |
- высота |
240 |
Масса, кг, не более |
15 |
Диапазон рабочих температур, оС |
от +5 до +40 |
наносится на руководство по эксплуатации типографским способом и на фронтальную панель корпуса КНЛП в виде наклейки.
Комплектность средства измеренийТаблица 5 - Комплектность КНЛП
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Комплекс наземных и летных проверок (КНЛП) КНТА.466539.014 |
1 шт. | |
Антенна приемная сигналов ГНСС внешняя типа Choke Ring |
1 шт. | |
Колпак защитный для антенны |
1 шт. | |
Кабель антенный 3, 5, 10 или 30 метров |
1 шт. * | |
Антенна приемная УКВ-диапазона выносная с мачтой (либо встроенная) |
1 шт. * |
Продолжение таблицы 5
1 |
2 |
3 |
Кабель антенный до 50 метров |
1 шт. * | |
Одиночный комплект ЗИП |
1 к-т | |
Прикладное ПО |
КНТА.00219.036 |
1 к-т |
Ведомость эксплуатационной документации |
КНТА 466539.014 ВЭ |
1 экз. |
Ведомость ЗИП |
КНТА 466539.014 ЗИ |
1 экз. |
Руководство по эксплуатации |
КНТА 466539.014 РЭ |
1 экз. |
Формуляр |
КНТА 466539.014 ФО |
1 экз. |
Методика поверки |
КНТА.466539.014 МП |
1 экз. |
*- поставляется по отдельному заказу |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
ГОСТ Р 53606-2009 Глобальная навигационная спутниковая система. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения.
Нормативные и технические документы, устанавливающие требования к комплексам наземных и летных проверок (КНЛП) КНТА.466539.014ГОСТ Р 53340-2009. Приборы геодезические. Общие технические условия;
Стандарты ИКАО на ГНСС, Приложение 10, том I «Авиационная электросвязь»;
ГОСТ Р 8.750-2011 «ГСИ. Государственная поверочная схема для координатновременных средств измерений»;
Комплекс наземных и летных проверок (КНЛП) КНТА.466539.014. Технические условия КНТА.466539.014 ТУ.
ИзготовительОбщество с ограниченной ответственностью «НППФ Спектр» (ООО «НППФ Спектр»)
ИНН 7734193373
Адреса мест осуществления деятельности:
123154, г. Москва, ул. Маршала Тухачевского, д. 32, к. 2;
123154, г. Москва, ул. Народного Ополчения, д. 34
Телефон (факс): +7 (499) 199-00-55
E-mail avia@nppf-spectr.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево, промзона ВНИИФТРИ
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
