№2843 от 24.12.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 741526
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2843 от 24.12.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
24 декабря 2025 г.
(Росстандарт)
2843
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\____________________-_______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» ___________ 2025 г. № ___
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Ваттметры оконечного типа волноводные термисторные |
М3-122 |
М3-122 в составе: измеритель мощности термисторн ый унифициро ванный М3-121 зав. №230705, преобразов атели термисторн ые оконечного типа ПТО-37 зав. № 3022409015 , ПТО-26 зав. № |
91442-24 |
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательск ий институт физикотехнических и радиотехническ их измерений» (ФГУП «ВНИИФТРИ»), Московская обл., г. Солнечногорск, рп. Менделеево |
МП 111-23-005 |
МП 111-25-005 |
06.10. 2025 |
Федеральное государствен ное унитарное предприятие «Всероссийс кий научно-исследовател ьский институт физикотехнических и радиотехнич еских измерений» (ФГУП «ВНИИФТР И»), |
ФГУП «ВНИИФТР И», Московская обл, г. Солнечногор ск, р. п. Менделеево |
|
3022409006 , ПТО-18 зав. № 3022507024 , ПТО-17 зав. № 3022507025 , ПТО-12 зав. № 3022507023 , ПТО-10 зав. № 3022507022 , ПТО-8 зав. № 3022507021 преобразов атель масштабны й фиксирован ный ПМФ-7,2х3,4-40А зав. № 723401 |
Московская обл., г. Солнечногор ск, рп. Менделеево |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ » ДегабРя 2025 г. № 2843
Лист № 1 Регистрационный № 91442-24 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ваттметры оконечного типа волноводные термисторные М3-122 Назначение средства измеренийВаттметры оконечного типа волноводные термисторные М3-122 (далее - ваттметры М3-122) предназначены для измерений мощности СВЧ непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в диапазоне частот от 5,64 до 37,5 ГГц.
Описание средства измеренийВаттметр состоит из преобразователей термисторных оконечного типа (далее -преобразователь ПТО) и измерителя мощности термисторного унифицированного М3-121 (рег. № 91678-24).
Конструктивно преобразователь ПТО выполнен в виде моноблочной конструкции и состоит из волноводного СВЧ тракта, термочувствительного элемента, поглощающей нагрузки, разъёма подключения к блоку и защитного кожуха.
Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Мощность СВЧ сигналов, поступающая на вход преобразователя ПТО, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.
Для увеличения верхнего диапазона измерений мощности к входу преобразователей ПТО подключается преобразователь масштабный фиксированный (далее - преобразователь ПМФ), Преобразователь ПМФ обеспечивает уменьшение мощности СВЧ сигналов и представляет собой отрезок волновода с поглощающим электромагнитную волну элементом. Действительное значение коэффициента преобразования преобразователя ПМФ (отношение мощности сигнала на входе к мощности сигнала на выходе), хранящееся в памяти измерителя мощности термисторного унифицированного, позволяет обеспечить вывод на дисплей результатов измерений мощности, поступающей на вход преобразователя ПМФ.
Общий вид ваттметра представлен на рисунке 1. Внешний вид преобразователей термисторных оконечного типа представлен на рисунке 2. Внешний вид преобразователя ПМФ представлен на рисунке 3. Места нанесения знака утверждения типа, знака поверки, мест маркировки и защиты от несанкционированного доступа в виде пломбирования представлены на рисунках 4 и 5.
Заводской номер измерителя, состоящий из десяти цифр, наносится методом гравировки на заднюю часть корпуса. Заводской номер преобразователя термисторного оконечного типа, состоящий из десяти цифр, наносится методом гравировки на корпус. Место нанесения заводских номеров приведено на рисунках 4 и 5. Сведения о комплектности, заводских номерах, количестве и типе преобразователей термисторных оконечного типа приводятся
в разделе 4 «Комплектность» документа МФРН.411734.086 ФО «Ваттметры оконечного типа волноводные термисторные М3-122. Формуляр».
ИЗМЕРИТЕЛЬ МОЩНОСТИ МЗ-121
ПРЕОБРАЗОВАТЕЛ1
ВНИМАНИЕ! МАКСИМАЛЬНАЯ.
МОЩНОСТЬ 1 Вт (30 дАм' не код
ПРЕОБРАЗОВАТЕЛЬ МОЩНОСТИ ПТО-26 0Д110м»т(отМж>«0«в-> О’ 16.ГО*оПА»ГТц
ВНИМАНИЕ! МАКСИМАЛЬНАЯ СРЕДНЯЯ
МОЩНОСТЬ 1 Вт (30 дБм) НЕ БОЛЕЕ 15 сек
ПРЕОБРАЗОВАТЕЛЬ МОЩНОСТИ I ПТО-10
ВНИМАНИЕ! МАКСИМАЛЬНАЯ СРЕДНЯЯ т °-01'10 мВт <от 20 ДО 10 дБм)
МОЩНОСТЬ 1Вт (ЗОдБм) НЕ БОЛЕЕ 15 сем 4 ОТ 6.85 до 9,93 ГГц
ЁГ
ВНИМАНИЕ I МАКСИМАЛЬНАЯ СРЕДНЯЯ МОЩНОСТЬ 1 Вт (30 дБм) НЕ БОЛЕЕ 15 сем
ПРЕОБРАЗОВАТЕЛЬ МОЩНОСТИ ПТО-12
0.01 - 10 мВт (от -20 до 10 дБм) от 8.24 до 12.05 ГГц

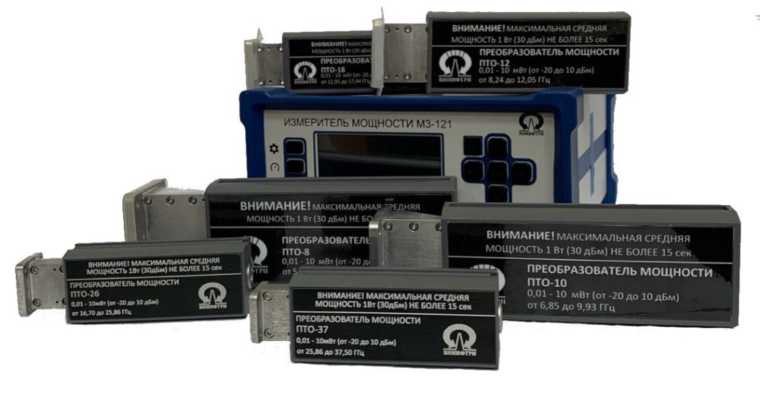

Рисунок 1 - Общий вид ваттметра М3-122
ПРЕОБРАЗОВАТЕЛЬ МОЩНОСТИ
ВНИМАНИЕ!МАКСИМАЛЬНАЯ СРЕДНЯЯ МОЩНОСТЬ 1 Вт (30 дБм) НЕ БОЛЕЕ 15 сен
ВНИМАНИЕ! МАКСИМАЛЬНАЯ СРЕДНЯЯ МОЩНОСТЬ 1 Вт (30 дБм) НЕ БОЛЕЕ 15 сен

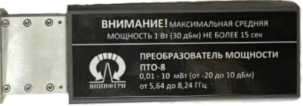

Рисунок 2 - Внешний вид преобразователей термисторных оконечного типа

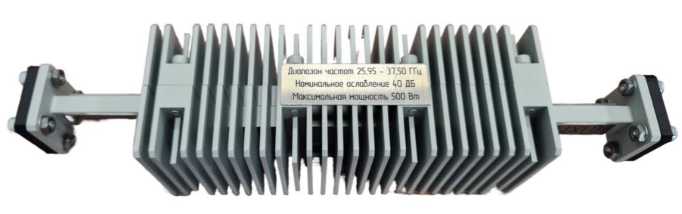

Рисунок 3 - Внешний вид преобразователя ПМФ
Место нанесения знака утверждения типа и знака поверки
Место нанесения
заводского номера
Место пломбировки
Рисунок 4 - Вид сзади измерителя мощности термисторного унифицированного М3-121
с обозначением мест нанесения заводского номера, знака утверждения типа, знака поверки и пломбировки
Место нанесения заводского номера
Место пломбировки

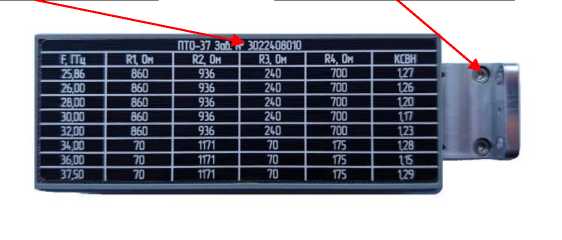

Рисунок 5 - Место нанесения заводского номера и пломбировки на преобразователи термисторные оконечного типа
Метрологически значимая часть программного обеспечения (далее - ПО) установлена в защищенную память измерителя мощности термисторного унифицированного М3-121(далее -измеритель М3-121) из состава ваттметра, ПО выполняет функции управления работой измерителя, выбором режимов измерений, индикации и регистрации результатов измерений.
Конструкция измерителя М3-121 исключает возможность несанкционированного влияния на ПО измерителя и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Измеритель мощности М3-121 |
|
Номер версии (идентификационный номер) ПО |
V1.0 и выше |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот с преобразователями термисторными оконечного типа, ГГц: - ПТО-8 |
от 5,64 до 8,24 |
|
- ПТО-10 |
от 6,85 до 9,93 |
|
- ПТО-12 |
от 8,24 до 12,05 |
|
- ПТО-17 |
от 11,55 до 16,70 |
|
- ПТО-18 |
от 11,95 до 17,44 |
|
- ПТО-26 |
от 16,70 до 25,95 |
|
- ПТО-37 |
от 25,86 до 37,50 |
|
Диапазон измерений мощности непрерывных синусоидальных сигналов, мВт |
от 0,01 до 10,00 |
|
Пределы допускаемой относительной погрешности дР измерений мощности PX в рабочем диапазоне частот, без учета погрешности из-за рассогласования, дрейфа «нуля» и случайной погрешности1*, % |
±5,0 |
|
Пределы допускаемой относительной погрешности 6Рф | |
|
измерений мощности PX в режиме измерений на фиксированных частотах2), без учета погрешности из-за рассогласования, дрейфа «нуля» и случайной погрешности 1), % |
±2,0 |
|
Время установления показаний до уровня 0,995 от установившегося значения, не более, с |
2 |
|
Среднее квадратическое отклонение о случайной погрешности отсчета 16 последовательных показаний, не более, мкВт |
0,5 |
|
Пределы допускаемой нестабильности АРо показаний, включая дрейф «нуля» в течение 60 секунд после установки «нуля» при неизменной температуре в пределах ±0,5 °С, не более, мкВт |
±5,0 |
|
Коэффициент стоячей волны по напряжению, не более: | |
|
- входа преобразователей ПТО в рабочем диапазоне частот |
1,5 |
|
- входа преобразователей ПТО на фиксированных частотах2-* |
1,3 |
|
- входа преобразователей ПМФ |
1,3 |
|
Номинальные значения коэффициента масштабного преобразования Кпмф преобразователя ПМФ |
10, 100, 1000, 10000 |
|
Максимальное отклонение действительных значений коэффициента масштабного преобразования КПМФ преобразователя ПМФ от номинального значения, дБ |
±3,0 |
|
Пределы допускаемой относительной погрешности дКпмФ коэффициента масштабного преобразования КПМФ преобразователя ПМФ, % |
±5,0 |
|
Диапазон измерений мощности непрерывных синусоидальных сигналов с преобразователем ПМФ, мВт |
от 0,01 • Кпмф до 10 • Кпмф |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности ЗРпмф измерений мощности РПМФ с преобразователем ПМФ без учета погрешности из-за рассогласования, дрейфа «нуля» и случайной погрешности 3), % |
±7,0 |
|
Примечание:
± (V<5P2 + ((3а • 1 • 100)2 + А • Т • 60-1 • 100)2) • Рх~2 + Зрас), где Т - время отсчета показаний при измерениях, с.
± (V^пМф + (3^ • кпмф • ^пмф • 100)2 + (А^о • Т • 60 1 • 100)2 • кПмф • ^ПМФ + ^рас). | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин |
30 |
|
Время непрерывной работы, час |
16 |
|
Габаритные размеры М3-121, мм, не более: | |
|
- длина |
270 |
|
- ширина |
230 |
|
- высота |
125 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- атмосферное давление, мм рт. ст. |
от 630 до 795 |
Таблица 4 - Основные технические характеристики преобразователей ПТО
|
Наименование характеристики |
Значения для преобразователей ПТО | ||||||
|
ПТО- 37 |
ПТО- 26 |
ПТО- 18 |
ПТО- 17 |
ПТО- 12 |
ПТО- 10 |
ПТО- 8 | |
|
Сечение волноводного тракта, мм |
7,2х3,4 |
11,0x5,5 |
16x8 |
17x8 |
23x10 |
28,5x12,6 |
35x15 |
|
Габаритные размеры, мм: | |||||||
|
длина |
125 |
130 |
150 |
150 |
180 |
195 |
210 |
|
ширина |
50 |
50 |
55 |
55 |
65 |
60 |
75 |
|
высота |
40 |
45 |
45 |
45 |
55 |
55 |
65 |
|
Масса, кг: |
0,2 |
0,2 |
0,2 |
0,2 |
0,3 |
0,3 |
0,4 |
наносится на титульный лист документа МФРН.411734.086 РЭ «Ваттметры оконечного типа волноводные термисторные М3-122. Руководство по эксплуатации» типографским или иным способом и на корпус измерителя мощности термисторного унифицированного М3-121 из состава ваттметра в виде наклейки.
Комплектность средства измеренийТаблица 5 - Комплектность ваттметра М3-122
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Измеритель мощности термисторный унифицированный М3-121 |
МФРН.411151.017 |
1 |
|
Преобразователи термисторные оконечного типа*: | ||
|
- ПТО-8 |
МФРН.411523.063 |
1 |
|
- ПТО-10 |
МФРН.411523.063-01 |
1 |
|
- ПТО-12 |
МФРН.411523.063-02 |
1 |
|
- ПТО-17 |
МФРН.411523.063-03 |
1 |
|
- ПТО-18 |
МФРН.411523.063-04 |
1 |
|
- ПТО-26 |
МФРН.411523.063-05 |
1 |
|
- ПТО-37 |
МФРН.411523.063-06 |
1 |
|
Переход волноводно-коаксиальный * | ||
|
ПВК-7,2 3,4-2,4(m) |
— |
1 |
|
ПВК-11 х5,5-3,5(т) |
— |
1 |
|
ПВК-16 8-N(m) |
— |
1 |
|
ПВК-17 8-N(m) |
— |
1 |
|
ПВК-23<10-N(m) |
— |
1 |
|
ПВК-28,5<12,6-N(m) |
— |
1 |
|
ПВК-35<15-N(m) |
— |
1 |
|
Преобразователи масштабные фиксированные (ПМФ) * | ||
|
- ПМФ-7,2<3,4-10А |
— |
1 |
|
- ПМФ-7,2 3,4-20А |
— |
1 |
|
- ПМФ-7,2 3,4-30А |
— |
1 |
|
- ПМФ-7,2 3,4-40А |
— |
1 |
|
- ПМФ-11 х5,5-10А |
— |
1 |
|
- ПМФ-11 5,5-20А |
— |
1 |
|
- ПМФ-11 5,5-30А |
— |
1 |
|
- ПМФ-11 5,5-40А |
— |
1 |
|
- ПМФ-16 х 8-10А |
— |
1 |
|
- ПМФ-16 х 8-20 А |
— |
1 |
|
- ПМФ-16 х 8-30А |
— |
1 |
|
- ПМФ-16 х 8-40 А |
— |
1 |
|
- ПМФ-17 х 8-10А |
— |
1 |
|
- ПМФ-17 х 8-20А |
— |
1 |
|
- ПМФ-17 х 8-30А |
— |
1 |
|
- ПМФ-17 х 8-40А |
— |
1 |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
- ПМФ-23х10-10А |
— |
1 |
|
- ПМФ-23х10-20А |
— |
1 |
|
- ПМФ-23х10-30А |
— |
1 |
|
- ПМФ-23х10-40А |
— |
1 |
|
- ПМФ-28,5х12,6-10А |
— |
1 |
|
- ПМФ-28,5х12,6-20А |
— |
1 |
|
- ПМФ-28,5х12,6-30А |
— |
1 |
|
- ПМФ-28,5х12,6-40А |
— |
1 |
|
- ПМФ-35х15-10А |
— |
1 |
|
- ПМФ-35х15-20А |
— |
1 |
|
- ПМФ-35х15-30А |
— |
1 |
|
- ПМФ-35х15-40А |
— |
1 |
|
- ПМФ-NFNm-IOA |
— |
1 |
|
- 11МФ-\1;\ш-2С)Л |
— |
1 |
|
- 11МФ-\1;\т-3С)А |
— |
1 |
|
- 11МФ-\Т\ш-4С)Л |
— |
1 |
|
Руководство по эксплуатации |
МФРН.411734.086 РЭ |
1 |
|
Формуляр |
МФРН.411734.086 ФО |
1 |
|
* - комплектуется по запросу | ||
приведены в разделе 2 документа МФРН.411734.086 РЭ «Ваттметры оконечного типа волноводные термисторные М3-122. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от № 3461 от 30 декабря 2019 г. «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,50 ГГц»
МФРН.411734.086 ТУ «Ваттметры оконечного типа волноводные термисторные М3-122. Технические условия»
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
ИНН 5044000102
ИзготовительФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево,
промзона ФГУП ВНИИФТРИ, к. 11
ИНН 5044000102
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Адрес места осуществления деятельности: Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30002-13
