класс риска

А ио WELMEC 7.2 для категории Р

идентификационное наименование

MSO/DP02000B Firmware

идентификационный номер версии

V1.52 и выше

наименование и обозначение

кол-во

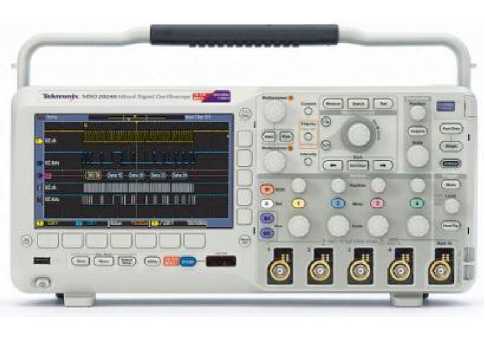

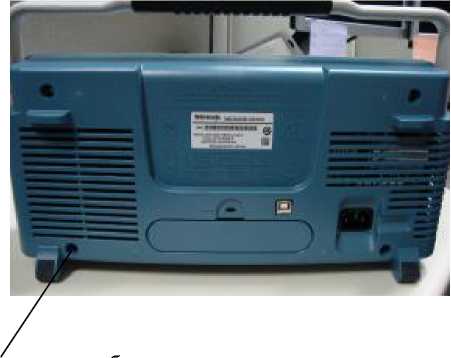

осциллограф цифровой DPO/MSO/2002B/2012B/2022B/2004B/2014B/2024B

1 шт. по заказу

кабель сетевой

1 шт.

пробник

TPP0100 для моделей DPO/MSO/2002B/2004B

TPP0200 для моделей DPO/MSO/2012B/2022B/2014B/2024B

1 шт.

компакт-диск CD с документацией 063-4472

1 шт.

пробник P6316 в коробке с принадлежностями 016-2008 (для моделей MSO)

1 шт.

осциллографы серий MSO2000B и DPO2000B. руководство по эксплуатации. 077-0734-00

1 шт.

методика поверки МП РТ 1830-2012

1 шт.

количество каналов

DP02002B, DPO2012B, DPO2022B

MS02002B, MSO2012B, MSO2022B

2

DP02004B, DPO2014B, DPO2024B

MSO2004B, MSO2014B, MSO2024B

4

входное сопротивление

1 МОм ± 2 %

разрядность АЦП

8 бит

скорость выборки (частота дискретизации)

1 ГГц

количество записываемых в память отсчетов (по выбору)

10⁵ или 10⁶

коэффициент отклонения Ко (в последовательности 1-2-5)

от 2 мВ/дел до 5 В/дел

полоса пропускания ¹

DP02002B. DP02004B. MS02002B. MS02004B

70 МГц

DPO20I2B. DPO20I4B. MSO2012B. MSO2014B

100 МГц

DPO2022B, DPO2024B, MSO2022B, MSO2024B

200 МГц

остаточное смещение вертикальной шкалы, не более

± (1 дел. + 1 мВ)

пределы допускаемой относительной погрешности коэффициента отклонения

Ко 2 мВ/дел; 5 мВ/дел

Ко от 10 мВ/дел до 5 В/дел

± 4 %

± 3 %

диапазон установки положения по вертикали

± 4 дел.

диапазон установки напряжения смещения Ко от 2 мВ/дел до 200 мВ/дел Ко от 500 мВ/дел до 5 В/дел

± 1 В

± 25 В

пределы допускаемой относительной погрешности частоты опорного генератора (измерения частоты и временных интервалов)

± 25А0’⁶

коэффициент развертки Кр (в последовательности 1-2-4)

DP02002B, DP02004B, MS02002B, MS02004B

DPO2012B, DPO2014B, MSO2012B, MSO2014B

от 4 нс/дел до 100 с/дел

DPO2022B, DPO2024B, MSO2022B, MSO2024B

от 2 нс/дел до 100 с/дел

параметры режимов синхронизации

вход внешней синхронизации

1 МОм ± 2 %

порог внутренней синхронизации

на частотах до 50 МГц

на частотах от 50 до 100 МГц на частотах от 100 до 200 МГц от телевизионного сигнала PAL

0,4 дел

0,6 дел

0,8 дел

0,8 дел

параметры логического анализатора моделей MSO

количество каналов

16

входное сопротивление, типовое значение

101 кОм

диапазон установки порогов срабатывания

± 20 В

минимальная амплитуда входного сигнала

500 мВ

минимальная длительность входного сигнала

пределы допускаемой абсолютной погрешности порогов срабатывания Ur

1 нс

± (100 мВ + 0,03 Ur)

общие характеристики

тип входных ВЧ соединителей

BNC(f)

габаритные размеры (ширина х высота х глубина), мм

377 х 180 х 134

размеры дисплея мм, (ширина х высота / диагональ)

154,8x87,05/ 180

масса, не более

3,6 кг

параметры питания частота сети напряжение сети

от 45 до 65 Гц

220 В ± 10%

потребляемая мощность от сети 220 В/50Гц, не более

80 Вт

рабочие условия применения

температура окружающей среды относительная влажность воздуха, не более при температуре от 0 до 30 °C при температуре от 30 до 50 °C

группа 3 ГОСТ 22261-94

от 0 до + 50 °C

от 5 до 95 %

от 5 до 60 %

предельная высота над уровнем моря

3000 м

условия транспортирования и хранения

температура окружающей среды

от - 40 до + 71 °C

относительная влажность воздуха, не более при температуре от 0 до 30 °C при температуре от 30 до 55 °C

от 5 до 95 % от 5 до 60 %

предельная высота над уровнем моря

12000 м

электромагнитная совместимость

по ГОСТ Р 51522-99

безопасность

по ГОСТ Р 52319-2005
