Номер по Госреестру СИ: 57170-14
57170-14 Осциллографы цифровые
(DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B)
Назначение средства измерений:
Осциллографы цифровые DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.

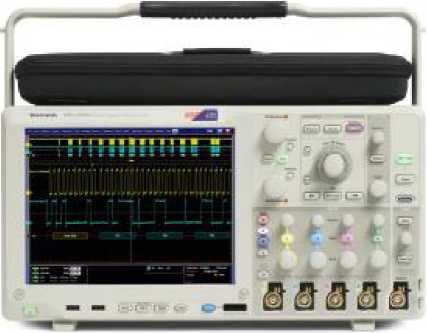

Внешний вид.
Осциллографы цифровые
Рисунок № 1

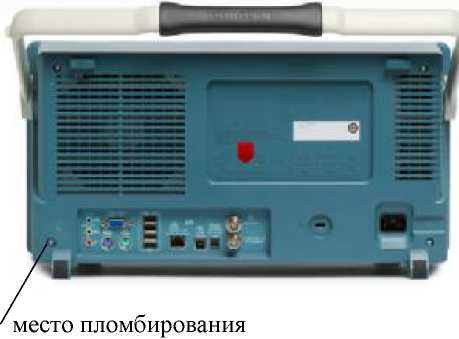

Внешний вид.
Осциллографы цифровые
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 25.02.2024
Номер записи -
ID в реестре СИ - 369983
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
MSO5204В, MSO5204B, MSO5104B, MSO5054B, MSO5034B, MSO5034, DPP5054B (принадлежит 220), DPO5204В, DPO5204B, DPO5104B, DPO5054B (принадлежит цеху 220), DPO5054B (принадлежит 220), DPO5054B, DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B, DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B,, DPO5034B, DPO2024B, DPO 5104B, -,
Производитель
Изготовитель - Компания "Tektronix (China) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 149
Выдано извещений - 2
Кол-во периодических поверок - 103
Кол-во средств измерений - 38
Кол-во владельцев - 27
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 4016 дн.
Приказы РСТ, где упоминается данный тип СИ
№476 от 2014.04.15 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 57134-14 по 57148-14,39549-14,40589-14,57149-14 по 57155-14,45971-14,57156-14 по 57185-14)
№350 от 2019.02.25 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Осциллографы цифровые (DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
57170-14 Осциллографы цифровые (DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
64767-16 Осциллографы цифровые запоминающие (С8-205/2, С8-205/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
57170-14 Осциллографы цифровые (DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
64768-16 Осциллографы цифровые запоминающие (С8-203/2, С8-203/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
28767-05 01.03.2010 |
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
28767-06 01.10.2016 |
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
32617-06 01.10.2016 |
Генераторы импульсов , SPG300, SPG600 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
32620-06 01.10.2016 |
Генераторы сигналов сложной формы, AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
41689-09 01.11.2014 |
Осциллографы цифровые, DPO2012, DPO2014, DPO2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
41694-09 01.11.2014 |
Генераторы сигналов сложной формы, AFG3021B, AFG3022B, AFG3011 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
44515-10 01.08.2015 |
Генераторы транспортного потока цифрового телевизионного сигнала, MTX100B, RTX130B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
44517-10 01.08.2015 |
Генераторы тестовые телевизионных сигналов, TG700 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
44518-10 01.08.2015 |
Мониторы транспортного потока цифрового телевизионного сигнала, MTM400A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
49916-12 10.04.2022 |
Источники питания программируемые, PWS4000 мод. PWS4205, PWS4305, PWS4323, PWS4602, PWS4721 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52080-12 03.11.2022 |
Осциллографы цифровые, DPO2002B, DPO2012B, DPO2022B, DPO2004B, DPO2014B, DPO2024B, MSO2002B, MSO2012B, MSO2022B, MSO2004B, MSO2014B, MSO2024B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52411-13 20.11.2022 |
Анализаторы телевизионных сигналов, WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52412-13 17.01.2018 |
Анализаторы транспортного потока цифрового телевизионного сигнала, IPM400A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52413-13 20.11.2022 |
Генераторы тестовых телевизионных сигналов, TG8000 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52924-13 12.03.2018 |
Осциллографы цифровые, DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52925-13 12.03.2018 |
Осциллографы цифровые, TBS1022, TBS1042, TBS1062, TBS1102, TBS1152 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52926-13 12.03.2018 |
Осциллографы-анализаторы спектра, MDO4014-3, MDO4034-3, MDO4054-3, MDO4054-6, MDO4104-3, MDO4104-6 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
53102-13 01.02.2023 |
Генераторы сигналов произвольной формы, AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
53104-13 01.02.2023 |
Осциллографы цифровые, DPO7054C, DPO7104C, DPO7254C, DPO7354C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
53912-13 26.06.2018 |
Анализаторы цифровых сигналов, TLA6401, TLA6402, TLA6403, TLA6404 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
55587-13 19.09.2023 |
Осциллографы цифровые, TBS1064, TBS1104, TBS1154 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
56083-13 27.12.2018 |
Генераторы тестовых телевизионных сигналов, TG8000 с модулями GPS7, HD3G7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
56194-14 27.11.2023 |
Анализаторы телевизионных сигналов, WFM5250, WVR5250 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
56195-14 17.01.2019 |
Генераторы тестовых телевизионных сигналов, SPG8000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
56712-14 04.03.2019 |
Осциллографы-анализаторы спектра, MDO4014B-3, MDO4034B-3, MDO4054B-3, MDO4054B-6, MDO4104B-3, MDO4104B-6 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
57170-14 25.02.2024 |
Осциллографы цифровые, DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
57172-14 25.02.2024 |
Калибраторы-измерители напряжения и силы тока, Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
57173-14 25.02.2024 |
Пикоамперметры с источником напряжения двухканальные, Keithley 2502, Keithley 6482 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
57757-14 24.04.2024 |
Осциллографы-анализаторы спектра, MDO3012, MDO3014, MDO3022, MDO3024, MDO3032, MDO3034, MDO3052, MDO3054, MDO3102, MDO3104 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
58295-14 15.07.2024 |
Осциллографы цифровые, TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
58296-14 15.07.2024 |
Источники питания программируемые, Keithley 2200 (2220-30-1, 2220G-30-1, 2230-30-1, 2230G-30-1) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
59846-15 06.02.2020 |
Анализаторы телевизионных сигналов портативные, WFM2200A, WFM2300 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
61668-15 15.09.2025 |
Генераторы сигналов, TSG4102A, TSG4104A, TSG4106A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
61814-15 02.10.2025 |
Источники питания программируемые, Keithley 2280S Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
61903-15 13.10.2025 |
Калибраторы-измерители напряжения и силы тока, Keithley 2657A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
61904-15 13.10.2025 |
Пикоамперметры, Keithley 6485 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
63083-16 25.12.2025 |
Мультиметры, Keithley DMM7510 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
63241-16 25.12.2025 |
Генераторы сигналов произвольной формы, AFG1022, AFG1062 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
63658-16 06.04.2021 |
Генераторы сигналов произвольной формы, AFG3151C, AFG3152C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
64556-16 11.07.2026 |
Осциллографы-анализаторы спектра, MDO4000C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
64743-16 12.08.2026 |
Калибраторы-измерители напряжения и силы тока, Keithley 2450, Keithley 2460, Keithley 2461 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
66636-17 13.02.2022 |
Осциллографы цифровые, TBS2000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
69066-17 25.10.2022 |
Осциллографы цифровые, MSO5 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
71096-18 11.05.2024 |
Осциллографы цифровые, MSO58LP Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
74288-19 05.03.2024 |
Электрометры программируемые, Keithley 6514 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
74286-19 05.03.2024 |
Мультиметры, Keithley DMM6500, Keithley DAQ6510 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
75243-19 03.06.2024 |
Источники-измерители напряжения и силы тока, Keithley 2400 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
75242-19 03.06.2024 |
Нановольтметры, Keithley 2182A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
75241-19 03.06.2024 |
Мультиметры, Keithley 2000, Keithley 2001, Keithley 2002, Keithley 2010 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
76763-19 28.11.2024 |
Осциллографы цифровые, MSO4 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
77294-20 30.01.2025 |
Генераторы сигналов произвольной формы, AFG31000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
80245-20 23.12.2025 |
Осциллографы - анализаторы спектра , MDO3 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
83084-21 20.09.2026 |
Осциллографы цифровые, MSO6B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Осциллографы цифровые запоминающие (С8-203/2, С8-203/4)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 0 | 5 | 0 | 1 | 0 | 1 | ||
АО "ПРИСТ" (RA.RU.312058) | 4 | 0 | 3 | 0 | 4 | 0 | 3 | |||
ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "ПРИСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
АО "НПО "ИМПУЛЬС" (RA.RU.311440) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 4 | 2 | 2 | 0 | 4 | 2 | 2 | |||
АО "РОССИЙСКИЕ КОСМИЧЕСКИЕ СИСТЕМЫ" (RA.RU.311526) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "НПП "РАДАР ММС" (РОСС RU.0001.310004) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "КОНЦЕРН "СОЗВЕЗДИЕ" (RA.RU.311789) | 17 | 1 | 0 | 17 | 0 | 0 | 0 | 0 | ||
ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 12 | 2 | 0 | 12 | 0 | 12 | 0 | 12 | ||
АО "АВИААВТОМАТИКА" ИМ. В.В. ТАРАСОВА" (RA.RU.310692) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | ||
АО "КБП" (RA.RU.311589) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 8 | 0 | 6 | 0 | 5 | 0 | 5 | ||
АО "НИИ ТЕЛЕВИДЕНИЯ" (RA.RU.311576) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
АО "НПП "РАДАР ММС" (RA.RU.312416) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Курское ОАО "Прибор" (RA.RU.310692) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 0 | 15 | 0 | 10 | 0 | 10 | ||
ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
АО "ПриСТ" (RA.RU.312058) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "НПО "Импульс" (RA.RU.311440) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Профигрупп" (РОСС RU.0001.310158) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ОАО "Научно-производственное предприятие "Радар ммс" (RA.RU.312416) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 17 | 2 | 1 | 16 | 1 | 17 | 1 | 16 |
Стоимость поверки Осциллографы цифровые запоминающие (С8-203/2, С8-203/4)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Воронежский ЦСМ Воронежская область |
6066 | 5796 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1611 | 5796 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1859 | 5796 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
4500 | 5796 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
5130 | 5796 |
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
уровень защиты |
«низкий» (класс риска А) ио WELMEC 7.2 |
идентификационное наименование |
DPO/MSO5000/B, DP07000C, DPO/DSA/MS070000C and DPO/MS070000DX Firmware |
идентификационный номер версии |
7.1.1 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах руководства по эксплуатации 071-2987-04.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты .
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП РТ 2063-2014 «Осциллографы цифровые DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 12.03.2014 г.
Средства поверки
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
калибратор осциллографов относительная погрешность установки постоянного напряжения U от 9 до 450 мВ не более ± 0,3 %; от 0,9 до 100 В не более ± 0,1 %; относительная погрешность измерения сопротивления 50 Ом; 1 МОм не более ± 0,2 %; относительная погрешность установки амплитуды переменного напряжения от 8 мВ до 3 В на частотах от 50 кГц до 10 МГц не более ± 1,5 %; от 10 МГц до 2 ГГц не более ± 5 %; относительная погрешность ус-6тановки периода 80 мс не более ± Г10-6 |
калибратор осциллографов Fluke 9500 с |
опцией 100 и формирователем 9530 | |
относительная погрешность установки постоянного напряжения U от 1 мВ до 200 В не более ± (2.540-3 U + 25 мкВ); относительная погрешность измерения сопротивления 50 Ом; 1 МОм не более ± 0,1 %; относительная погрешность установки амплитуды переменного напряжения от 5 мВ до 5 В на частотах от 50 кГц до 10 МГц не более ± 1,5 %; от 10 МГц до 2 ГГц не более ± 6,5 %; относительная погрешность установки периода от 90 нс до 5,5 с не более ± 0,25О0-6 |
Изготовитель
Компания “Tektronix (China) Co, Ltd.”, Китай;
1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C,
тел. (8621)38960893, факс (8621)58993156
Заявитель
ЗАО «АКТИ-Мастер», г. Москва;
125438, Москва, 4-й Лихачевский пер., д. 15, стр. 3; тел./факс (495)926-71-88
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве (ГЦИ СИ ФБУ «Ростест-Москва») 117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Принцип действия основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на дисплее в виде осциллограмм с измерением амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника, в том числе от телевизионного сигнала.
Модели DPO5034B, MSO5034B, DPO5054B, MSO5054B имеют общие каналы для входного сопротивления 50 Ом и 1 МОм, в моделях DPO5104B, DPO5204B, MSO5104B, MSO5204B каналы с входным сопротивлением 50 Ом и 1 МОм раздельные.
Модели MSO имеют 16-ти канальный логический анализатор цифровых сигналов, пороги срабатывания которого задаются пользователем.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, Ethernet (10/100/1000BASE-T).
Модели в серии отличаются значениями полосы пропускания.
Конструктивно осциллографы цифровые DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B выполнены в виде моноблока в настольном исполнении, их внешний вид показан на фотографиях 1 и 2.
фотография 1 - передняя панель
фотография 2 - задняя панель
По условиям эксплуатации осциллографы цифровые DPO5034B, DPO5054B, DPO5104B,
DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B соответствуют группе 3 ГОСТ 22261-94.
наименование и обозначение |
кол-во |
осциллограф цифровой DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B |
1 шт. по заказу |
кабель сетевой опция A1 (Евро) 161-0343 |
1 шт. |
пробник P6616 в коробке с принадлежностями 020-2662 |
1 шт. |
лицевая крышка 200-5130 |
1 шт. |
пробник TPP0500 (DPO5034B, DPO5054B, MSO5034B, MSO5054B) пробник TPP1000 (DPO5104B, DPO5204B, MSO5104B, MSO5204B) |
1 шт. |
стилус 119-6107 |
1 шт. |
сумка для принадлежностей 016-2029 |
1 шт. |
MSO70000C/DX, DPO70000C/DX, DPO7000C, MSO5000B, and DPO5000B Series Digital Phosphor Oscilloscopes User Manual. 071-2980 |
1 шт. |
Осциллографы серий MSO70000C/DX, DPO70000C/DX, DPO7000C, MSO5000B, DPO5000B. Руководство по эксплуатации. 071-2987-04 |
1 шт. |
методика поверки МП РТ 2063-2014 |
1 шт. |
количество каналов |
4 | |
входное сопротивление (по выбору) |
1 МОм ± 1 %; 50 Ом ± 1 % | |
разрядность АЦП |
8 бит | |
скорость выборки (частота дискретизации) на один канал | ||
DPO5034B, MSO5034B, DPO5054B, MSO5054B, |
5 ГГц | |
DPO5104B, MSO5104B, DPO5204B, MSO5204B |
10 ГГц | |
максимальная длина записи в память отсчетов на один канал |
25М06 | |
стандартное исполнение | ||
опция 2RL |
50М06 | |
опция 5RL |
125М06 | |
опция 10RL |
250М06 | |
коэффициент отклонения Ко, в последовательности 1-2-5, или произвольно по выбору | ||
входное сопротивление 1 МОм |
от 1 мВ/дел до 10 В/дел | |
входное сопротивление 50 Ом |
от 1 мВ/дел до 1 В/дел | |
остаточное смещение вертикальной шкалы Uo, не более | ||
входное сопротивление 1 МОм |
± (0,2 дел^Ко) | |
входное сопротивление 50 Ом | ||
Ко = 1 мВ/дел |
± (0,2 дел^Ко) | |
Ко > 2 мВ/дел |
± (0,1 дел •Ко) | |
пределы допускаемой основной погрешности коэффициента отклонения | ||
при температуре не более 30 °C | ||
Ко = 1 мВ/дел, типовое значение |
± 2 % | |
Ко > 2 мВ/дел |
± 1,5 % | |
произвольная установка по выбору |
±3 % | |
диапазон установки положения по вертикали ив |
± 5 дел^Ко | |
диапазон установки напряжения смещения исм | ||
Ко от 1 до 50 мВ/дел |
± 1 В | |
Ко от 50,5 до 99,5 мВ/дел |
± 0,5 В | |
Ко от 100 до 500 мВ/дел |
± 10 В | |
Ко от 505 до 995 мВ/дел (1 МОм), до 1 В/дел (50 Ом) |
± 5 В | |
Ко от 1 до 5 В/дел (1 МОм) |
± 100 В | |
Ко от 5,05 до 10 В/дел (1 МОм) |
± 50 В | |
пределы допускаемой абсолютной погрешности установки напряжения смещения |
± [540-3фисм |
- ив) + ио] |
верхняя частота полосы пропускания | ||
входное сопротивление 50 Ом | ||
DPO5034B, MSO5034B | ||
Ко от 2 мВ/дел до 1 В/дел |
350 МГц | |
Ко от 1 мВ/дел до 1,99 мВ/дел |
175 МГц |
DPO5054B, MSO5054B Ко от 5 мВ/дел до 1 В/дел Ко от 2 мВ/дел до 4,98 мВ/дел Ко от 1 мВ/дел до 1,99 мВ/дел |
500 МГц 350 МГц 175 МГц |
DPO5104B, MSO5104B Ко от 5 мВ/дел до 1 В/дел Ко от 2 мВ/дел до 4,98 мВ/дел Ко от 1 мВ/дел до 1,99 мВ/дел |
1 ГГц 350 МГц 175 МГц |
DPO5204B, MSO5204B Ко от 10 мВ/дел до 1 В/дел Ко от 5 мВ/дел до 9,98 мВ/дел Ко от 2 мВ/дел до 4,98 мВ/дел Ко от 1 мВ/дел до 1,99 мВ/дел входное сопротивление 1 МОм, типовые значения ...................................................................................DPO5034B. MSO5034B.................................................................................................................................................... Ко от 2 мВ/дел до 10 В/дел Ко от 1 мВ/дел до 1,99 мВ/дел |
2 ГГц 1,5 ГГц 350 МГц 175 МГц 350 МГц 175 МГц |
DPO5054B, MSO5054B Ко от 5 мВ/дел до 10 В/дел Ко от 2 мВ/дел до 4,98 мВ/дел Ко от 1 мВ/дел до 1,99 мВ/дел |
500 МГц 350 МГц 175 МГц |
DPO5104B, MSO5104B, DPO5204B, MSO5204B Ко от 5 мВ/дел до 10 В/дел Ко от 2 мВ/дел до 4,98 мВ/дел Ко от 1 мВ/дел до 1,99 мВ/дел |
500 МГц 350 МГц 175 МГц |
пределы допускаемой относительной погрешности частоты опорного генератора |
± 5О0"6 |
коэффициент развертки Кр (в последовательности 1-2-5) |
от 200 пс/дел до 1000 с/дел |
параметры логического анализатора с пробником Р6616 количество каналов входное сопротивление, типовое значение |
16 100 кОм |
минимальная амплитуда входного сигнала |
400 мВ и-п |
минимальная длительность входного сигнала |
1 нс |
диапазон установки порогов срабатывания Ur |
±40 В |
пределы допускаемой погрешности порогов срабатывания |
±(100 мВ ±0,03 Ur) |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
тип входных ВЧ соединителей каналов |
BNC(f) |
габаритные размеры (ширина х высота х глубина), мм |
439x236x203 |
размеры дисплея мм, (ширина х высота / диагональ) |
210,4 х 157,8/264 |
масса, не более |
6,8 кг |
напряжение сети частота сети потребляемая мощность от сети 220 В/50Гц, не более |
от 85 до 264 В от 45 до 66 Гц 275 Вт |
рабочие условия применения |
группа 3 ГОСТ 22261-94 |
температура окружающей среды |
от ± 5 до + 50 °C |
относительная влажность воздуха при температуре до 50 °C |
от 8 до 90 % |
предельная высота над уровнем моря |
3000 м |
условия транспортирования и хранения | |
температура окружающей среды |
от - 20 до + 60 °C |
относительная влажность воздуха при температуре до 60 °C |
от 5 до 98 % |
предельная высота над уровнем моря |
9144 м |
электромагнитная совместимость |
но ГОСТ Р 51522-99 |
безопасность |
но ГОСТ Р 52319-2005 |
