Сведения о средстве измерений: 87001-22 Осциллограф цифровой

Номер по Госреестру СИ: 87001-22
87001-22 Осциллограф цифровой
(MSO54B)

Назначение средства измерений:
Осциллограф цифровой MSO54B (далее - осциллограф) предназначен для измерения и анализа амплитудных и временных параметров электрических сигналов.

сертификация программного обеспечения
Внешний вид. Осциллограф цифровой, http://oei-analitika.ru рисунок № 1
Внешний вид.
Осциллограф цифровой
Рисунок № 1
Внешний вид. Осциллограф цифровой, http://oei-analitika.ru рисунок № 2
Внешний вид.
Осциллограф цифровой
Рисунок № 2
Внешний вид. Осциллограф цифровой, http://oei-analitika.ru рисунок № 3
Внешний вид.
Осциллограф цифровой
Рисунок № 3

Общие сведения

Дата публикации - 10.10.2022
Срок свидетельства -
Номер записи - 189035
ID в реестре СИ - 1402594
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

MSO54B,

Производитель

Изготовитель - Компания "Tektronix (China) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

  • максимальное количество поверок за год
  • среднее количество поверок в год
  • период наполнения базы в месяцах и годах
  • суммарное количество поверок в системе

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • дата
  • общее количество поверок
  • кол-во периодических поверок
  • кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2520 от 2022.10.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Осциллограф цифровой (MSO54B)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "Tektronix (China) Co., Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
41693-09
17.10.2024
Осциллографы цифровые, TDS3012C, TDS3014C, TDS3032C, TDS3034C, TDS3052C, TDS3054C
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
43819-10
16.04.2020
Мультиметры цифровые, DMM4020
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
43826-10
16.04.2020
Мультиметры цифровые, DMM4040, DMM4050
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
49915-12
10.04.2027
Источники питания программируемые, Keithley серии 2200 моделей 2200-20-5, 2200-30-5, 2200-32-3, 2200-60-2, 2200-72-1
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
59847-15
06.02.2020
Переключатели генераторов телевизионных сигналов, ECO8000, ECO8020
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
74563-19
01.04.2024
Осциллографы цифровые, MSO64
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
87001-22

Осциллограф цифровой, MSO54B
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год

Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.

Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.

В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:

  • рег. номер в ФГИС АРШИН
  • дата публикации
  • наименование СИ и обозначение
  • наименование и страну изготовителя
  • ссылки на описание типа и методику поверки
  • межповерочный интервал в соответствии с описанием типа

Стоимость 200 руб. или по подписке

Кто поверяет Осциллограф цифровой (MSO54B)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "АКТИ-МАСТЕР"
(RA.RU.311666)
  • MSO54B
  • 1 1 0 0 1 1 0

    Стоимость поверки Осциллограф цифровой (MSO54B)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографа, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование

    MSO5 Firmware

    Номер версии (идентификационный номер)

    не ниже 1.38.1.2189


    Знак утверждения типа

    Знак утверждения типа

    наносится на заднюю панель корпуса в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в главе «Основы работы с прибором» руководства по эксплуатации 077-1723-00R.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-101 до 2Ч09 Гц».

    Правообладатель

    Компания “Tektronix (China) Co., Ltd.”, Китай Адрес: 1227 Chuan Qiao Road, Pudong New District, Shanghai 201206, P.R.C.

    Тел. (8621)38960893, Факс (8621)58993156

    E-mail: moscow@tektronix.com

    Изготовитель

    Компания “Tektronix (China) Co., Ltd.”, Китай Адрес: 1227 Chuan Qiao Road, Pudong New District, Shanghai 201206, P.R.C.
    Тел. (8621)38960893, Факс (8621)58993156
    E-mail: moscow@tektronix.com

    Испытательный центр

    Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер») ИНН 7710402878
    Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4, офис 310-312
    Тел./факс: +7(495)926-71-85
    E-mail: post@actimaster.ru

    Правообладатель

    Компания “Tektronix (China) Co., Ltd.”, Китай Адрес: 1227 Chuan Qiao Road, Pudong New District, Shanghai 201206, P.R.C.
    Тел. (8621)38960893, Факс (8621)58993156
    E-mail: moscow@tektronix.com

    Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее с сенсорным управлением в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.

    Четыре аналоговых канала имеют BNC-совместимые высокочастотные разъемы, к которым могут подключаться пассивные пробники напряжения TPP1000. К каждому аналоговому входу может быть также подключен миниатюрный восьмиканальный пробник TLP058 для реализации функции логического анализатора цифровых сигналов.

    Осциллограф имеет функции частотомера и цифрового вольтметра для каждого аналогового канала. Дополнительно по заказу установлен встроенный одноканальный генератор сигналов произвольной формы (опция 5-AFG).

    Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet.

    Конструктивно осциллограф выполнен в виде моноблока в настольном исполнении.

    Общий вид передней и задней панелей осциллографа представлен на рисунках 1 и 2, фрагмент задней панели с указанием обозначения осциллографа и его заводского (серийного) номера C043685 на самоклеющейся этикетке показан на рисунке 3.

    Места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования приведены на рисунке 2.

    Внешний вид. Осциллограф цифровой (MSO54B), http://oei-analitika.ru

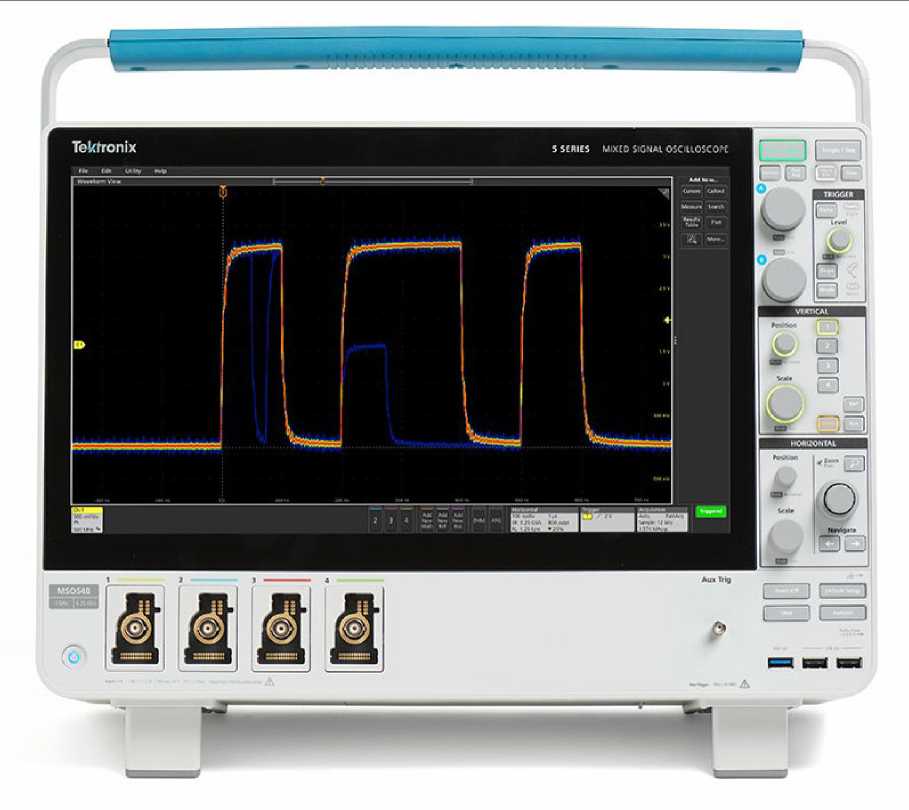

    Рисунок 1 - Общий вид осциллографа, передняя панель

    Внешний вид. Осциллограф цифровой (MSO54B), http://oei-analitika.ru

    место нанесения знака утверждения типа место нанесения знака поверки схема пломбирования (стикер-наклейка)

    Рисунок 2 - Общий вид осциллографа, задняя панель

    Внешний вид. Осциллограф цифровой (MSO54B), http://oei-analitika.ru

    Рисунок 3 - Фрагмент задней панели осциллографа с этикеткой


    представлена в таблице 3.

    Таблица 3 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Осциллограф цифровой

    MSO54B

    1

    Пассивный пробник напряжения

    TPP1000

    4

    Пробник логический

    TLP058

    4

    Кабель сетевой

    -

    1

    Манипулятор «мышь» с интерфейсом USB

    119-7054

    1

    Руководство по эксплуатации

    077-1723-00R

    1


    Метрологические и основные технические характеристики осциллографа представлены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    1

    2

    АНАЛОГОВЫЕ КАНАЛЫ

    Количество каналов

    4

    Верхняя частота полосы пропускания, МГц 1)

    1000

    Коэффициент развертки, с/дел

    от 2М0-10 до 1М03

    Входное сопротивление Rвх (по выбору)

    (1,00 ±0,01) МОм

    (50,0 ±0,5) Ом

    Количество делений вертикальной шкалы

    10 (±5 от центра)

    Коэффициент отклонения Ко, в последовательности 1-2-5, или произвольно по выбору

    Rbx = 1 МОм

    от 0,5 мВ/дел 2) до 10 В/дел

    Rbx = 50 Ом

    от 1 мВ/дел до 1 В/дел

    Пределы допускаемой относительной погрешности коэффициента отклонения, %3)

    Ко < 2 мВ/д ел

    ±2,0

    Ко > 2 мВ/д ел

    ±1,0

    Допускаемое остаточное смещение по вертикали Асм, делений, н

    Rbx = 1 МОм

    Rbx = 50 Ом; Ко < 2 мВ/дел

    е более

    ±0,2

    ±0,2

    Rbx = 50 Ом; Ко > 2 мВ/дел

    ±0,1

    Диапазон установки постоянного напряжения смещения исм, В

    Rвх = 1 МОм; Ко < 63 мВ/дел

    ±1

    Rвх = 1 МОм; 64 мВ/дел < Ко < 999 мВ/дел

    ±10

    Rвх = 1 МОм; Ко > 1 В/дел

    ±100

    Rвх = 50 Ом; Ко < 63 мВ/дел

    ±1

    Rвх = 50 Ом; Ко > 64 мВ/дел

    ±10

    Продолжение таблицы 2

    1

    2

    Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В

    ±(0,005/Псм + Дсм^Ко)

    ВНУТРЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР

    Пределы допускаемой относительной погрешности частоты

    10 МГц опорного генератора 6о при выпуске из производства или после подстройки в рабочем диапазоне температур

    ±1М0-6

    Пределы допускаемого относительного дрейфа частоты 10 МГц опорного генератора за один год 6n

    ±1,5П0-6

    КАНАЛЫ ЛОГИЧЕСКОГО АНАЛИЗАТОРА

    Количество каналов на один аналоговый входной канал

    8

    Максимальная частота дискретизации, МГ ц

    500

    Диапазон установки порогов срабатывания по напряжению ип, В

    ±40

    Разрешение порогов срабатывания, мВ

    10

    Пределы допускаемой абсолютной погрешности установки порогов срабатывания, В

    ±(0,03-1ип1 + 0,1) 4)

    ЦИФРОВОЙ ВОЛЬТМЕТР

    Диапазон измерения напряжения

    ±5^Ко^дел

    Количество разрядов индикации

    4

    Пределы допускаемой абсолютной погрешности измерения постоянного напряжения U, В

    ±(0,015-IU - исм1 + 0,005^1исм1 + 0,ГКо^дел) 5)

    Пределы допускаемой относительной погрешности измерения переменного напряжения на частотах от 40 Гц до 1 кГц, %

    ±2

    ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ

    Форма сигнала: произвольная, синусоидальная, прямоугольная, импульсная, пилообразная, треугольная, постоянное напряжение, сигнал функции Гаусса, сигнал функции Лоренца, импульсы с экспоненциальной формой фронта/спада, сигнал функции Sin(x)/x, случайный шум, сигнал функции хаверсинус, кардиосигнал

    Максимальная частота дискретизации, МГ ц

    250

    Максимальное количество точек сигнала произвольной формы

    1,28М05

    Диапазон частот сигнала синусоидальной формы

    от 0,1 Гц до 100 МГц

    Пределы допускаемой относительной погрешности частоты F (синусоидальная, прямоугольная, импульсная, пилообразная формы)

    F < 10 кГц

    ±1,3П0-4

    F > 10 кГц

    ±5 10'5

    Сопротивление нагрузки (по выбору)

    50 Ом; > 1 МОм

    Диапазон установки амплитуды напряжения 6) синусоидального сигнала, В

    сопротивление нагрузки 50 Ом

    от 0,01 до 2,5

    сопротивление нагрузки > 1 МОм

    от 0,02 до 5

    Диапазон установки постоянного напряжения смещения исм, В

    сопротивление нагрузки 50 Ом

    ±1,25

    сопротивление нагрузки > 1 МОм

    ±2,5

    Продолжение таблицы 2

    1

    2

    Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В

    ±(0,015-1исм1 + 0,001)

    Пределы допускаемой абсолютной погрешности установки переменного напряжения U на частоте 1 кГц, В

    ±(о,015/П +0,015-1исм1

    + 0,001)

    • 1) По уровню напряжения 0,707 (-3 дБ) при входном сопротивлении 50 Ом.

    • 2) Ко = 0,5 мВ/дел является цифровым масштабным увеличением Ко = 1 мВ/дел

    • 3) После выполнения процедуры компенсации сигнального тракта (SPC).

    • 4) Типовое справочное значение.

    • 5) U - измеряемое значение напряжения, исм - постоянное напряжение смещения, Ко - коэффициент отклонения.

    • 6) От пика до пика.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение сети питания частотой 50 Гц, В

    от 90 до 264

    Потребляемая мощность, Вт, не более

    400

    Габаритные размеры, мм

    ширина (с учетом ручки)

    454

    глубина (ручка поднята)

    205

    высота (ручка опущена)

    309

    Масса, кг, не более

    10,7

    Рабочие условия применения

    температура окружающего воздуха, °C

    от +15 до +30

    относительная влажность воздуха, %

    от 30 до 80


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
