наименование и обозначение

кол-во

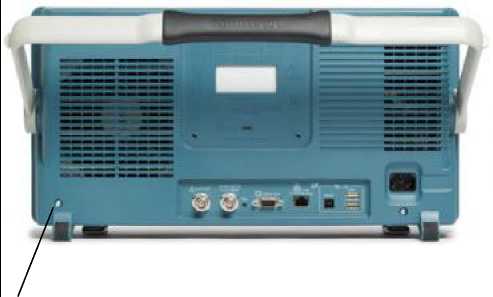

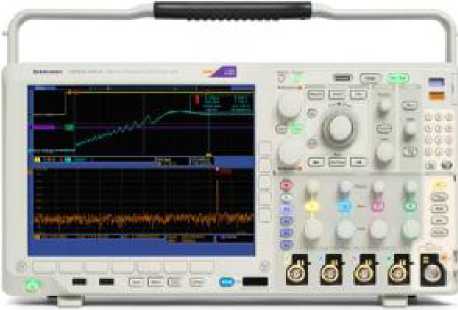

осциллограф-анализатор спектра MDO4014-3, MDO4034-3, MDO4054-3,

MDO4054-6, MDO4104-3, MDO4104-6

1 шт.

по заказу

кабель сетевой опция A1

1 шт.

пробник TPP0500 для MDO4014-3, MDO4034-3, MDO4054-3, MDO4054-6 пробник TPP01000 для MDO4104-3, MDO4104-6

1 шт.

пробник P6616 в коробке с принадлежностями 020-2662

1 шт.

лицевая крышка 200-5130

1 шт.

компакт-диск CD с документацией 063-4300

1 шт.

Осциллографы-анализаторы спектра серии MDO4000.

Руководство по эксплуатации (на русском языке). 071-2923-02

1 шт.

методика поверки МП РТ 1853-2013

1 шт.

РЕЖИМ ОСЦИЛЛОГРАФА

количество каналов

4

входное сопротивление (по выбору)

1 МОм ± 1 %

50 Ом ± 1 %

разрядность АЦП

8 бит

скорость выборки (частота дискретизации) на один канал MDO4104-3. MDO4104-6

...................MDO40I4-3. MDO4034-3. MDO4054-3. MDO4054-6......................

5'ГГц...................................

2.5 ГГц

максимальная длина записи в память отсчетов на один канал

20А0⁶

коэффициент отклонения Ко, в последовательности 1-2-5, или произвольно по выбору

входное сопротивление 1 МОм

входное сопротивление 50 Ом

от 1 мВ/дел до 10 В/дел от 1 мВ/дел до 1 В/дел

остаточное смещение вертикальной шкалы Uo, не более

входное сопротивление 1 МОм входное сопротивление 50 Ом

Ко = 1 мВ/дел Ко > 2 мВ/дел

± (0.2 де.т Ко)

± (0.2 де.т Ко)

± (0,1 дел •Ко)

пределы допускаемой относительной погрешности коэффициента отклонения 5к

в последовательности 1-2-5

Ко = 1 мВ/дел

Ко > 2 мВ/дел

± 2 %

± 1,5 %

произвольная установка по выбору

±3 %

диапазон установки положения по вертикали ив

± 5 дел^Ко

диапазон установки напряжения смещения исм

Ко от 1 до 50 мВ/дел

Ко от 50,5 до 99,5 мВ/дел

Ко от 100 до 500 мВ/дел

Ко от 505 до 995 мВ/дел (1 МОм), 1 В/дел (50 Ом)

± 1 В

± 0,5 В

± 10 В

± 5 В

Ко от 1 до 5 В/дел (1 МОм)

Ко от 5,05 до 10 В/дел (1 МОм)

± 100 В

± 50 В

пределы допускаемой абсолютной погрешности установки напряжения смещения

± [5А0’³^(исм - Ub) + ио]

полоса пропускания

MDO4014-3. 50 Ом. Ко от 1 мВ/дел до 1 В/дел

100 МГц

MDO4034-3. 50 Ом

Ко от 2 мВ/дел до 1 В/дел

350 МГц

Ко от 1 мВ/дел до 1,99 мВ/дел

175 МГц

MDO4054-3. MDO4054-6. 50 Ом

Ко от 5 мВ/дел до 1 В/дел

500 МГц

Ко от 2 мВ/дел до 4,98 мВ/дел

350 МГц

Ко от 1 мВ/дел до 1,99 мВ/дел

175 МГц

MDO4104-3. MDO4104-6. 50 Ом

Ко от 5 мВ/дел до 1 В/дел

1 ГГц

Ко от 2 мВ/дел до 4,98 мВ/дел

350 МГц

Ко от 1 мВ/дел до 1,99 мВ/дел

175 МГц

MDO40I4-3. 1 МОм. Ко от 1 мВ/дел до К) В/дел

100 МГц

MDO4034-3. 1 МОм

Ко от 2 мВ/дел до 10 В/дел

350 МГц

Ко от 1 мВ/дел до 1,99 мВ/дел

175 МГц

MDO4054-3. MDO4054-6. 1 МОм

Ко от 5 мВ/дел до 10 В/дел

500 МГц

Ко от 2 мВ/дел до 4,98 мВ/дел

350 МГц

Ко от 1 мВ/дел до 1,99 мВ/дел

175 МГц

MDO4104-3, MDO4104-6, 1 МОм

Ко от 5 мВ/дел до 10 В/дел

500 МГц

Ко от 2 мВ/дел до 4,98 мВ/дел

350 МГц

Ко от 1 мВ/дел до 1,99 мВ/дел

175 МГц

пределы допускаемой относительной погрешности частоты

± 5А0’⁶

опорного генератора

коэффициент развертки Кр (в последовательности 1-2-4)

MDO4014-3. MDO4034-3. MDO4054-3. MDO4054-6

от 1 нс/дел до 40 с/дел

MDO4104-3, MDO4104-6

от 400 ис/дел до 40 с/дел

параметры логического анализатора с пробником Р6116

количество каналов

16

входное сопротивление, типовое значение

100 кОм

диапазон установки порогов срабатывания Ur

±40 В

минимальная амплитуда входного сигнала

400 мВ п-п

минимальная длительность входного сигнала

1 нс

пределы допускаемой погрешности порогов срабатывания

± (100 мВ + 0,03 Ur)

РЕЖИМ АНАЛИЗАТОРА СПЕКТРА

диапазон частот

MDO4014-3. MDO4034-3. MDO4054-3. MDO4104-3

от 50 кГц до 3 ГГц

MDO4054-6, MDO4104-6

от 50 кГц до 6 ГГц

разрешение по частоте

1 Гц

полоса обзора (дискретно в последовательности 1-2-5)

от 1 кГц до 3/6 ГГц

полоса пропускания (дискретно в последовательности 1-2-3-5)

от 20 Гц до 10 МГц

уровень фазовых шумов на частоте 2 ГГц, не более

- 90 дБн/Гц ¹

при отстройке на 10 кГц

при отстройке на 100 кГц

- 95 дБн/Гц

при отстройке на 1 МГц

- 113 дБн/Гц

максимальный уровень измеряемой мощности

+ 30 дБм ²

диапазон установки опорного уровня (ступенями по 5 дБ)

от - 140 до + 30 дБм

масштаб вертикальной шкалы (дискретно с шагом 1-2-5)

от 1 до 20 дБ/дел

диапазон ослабления входного аттенюатора (ступенями по 5 дБ)

от 0 до 55 дБ

усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, не более

на частотах от 50 кГц до 5 МГц

на частотах от 5 МГц до 3 ГГц на частотах от 3 до 6 ГГц

• - 130 дБм/Гц

• - 148 дБм/Гц

• - 140 дБм/Гц

пределы основной допускаемой погрешности измерения мощности при температуре (23 ± 5) °C

± 1,0 дБ

дополнительная погрешность измерения мощности в рабочем диапазоне температур

± 0,5 дБ

уровень интермодуляционных искажений 3-го порядка, не более

- 60 дБн

уровень гармонических искажений 2-го и 3-го порядка, типовое значение, не более

- 55 дБн

уровень негармонических помех, не связанных с входом, типовое значение, не более

- 78 дБм

ОБЩИЕ ХАРАКТЕРИСТИКИ

тип входных ВЧ соединителей каналов осциллографа

BNC(f)

габаритные размеры (ширина х высота х глубина), мм

439 х 229 х 147

размеры дисплея мм, (ширина х высота / диагональ)

210,4 х 157,8/264

масса, не более

5,0 кг

напряжение сети

от 90 до 264 В

частота сети

при напряжении сети от 90 до 264 В при напряжении сети от 100 до 132 В

от 45 до 66 Гц от 360 до 440 Гц

потребляемая мощность от сети 220 В/50Гц, не более

225 Вт

рабочие условия применения

группа 3 ГОСТ 22261-94

температура окружающей среды

от 0 до + 50 °C

относительная влажность воздуха, не более при температуре от 0 до 40 °C при температуре от 40 до 50 °C

от 10 до 90 % от 10 до 60 %

предельная высота над уровнем моря

3000 м

условия транспортирования и хранения

температура окружающей среды

от - 20 до + 60 °C

относительная влажность воздуха, не более при температуре от 0 до 40 °C при температуре от 40 до 60 °C

от 5 до 90 % от 5 до 60 %

предельная высота над уровнем моря

9144 м

электромагнитная совместимость

по ГОСТ Р 51522-99

безопасность

по ГОСТ Р 52319-2005
