Номер по Госреестру СИ: 74563-19
74563-19 Осциллографы цифровые
(MSO64)
Назначение средства измерений:
Осциллографы цифровые MSO64 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Программное обеспечение
Программное обеспечение служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Для расширения функциональных возможностей по заказу может быть установлена операционная система Windows 10 (опция 5-WIN).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “B” по WELMEC 7.2-2015).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
MSO64 Firmware |
Номер версии (идентификационный номер) |
1.10.7 и выше |

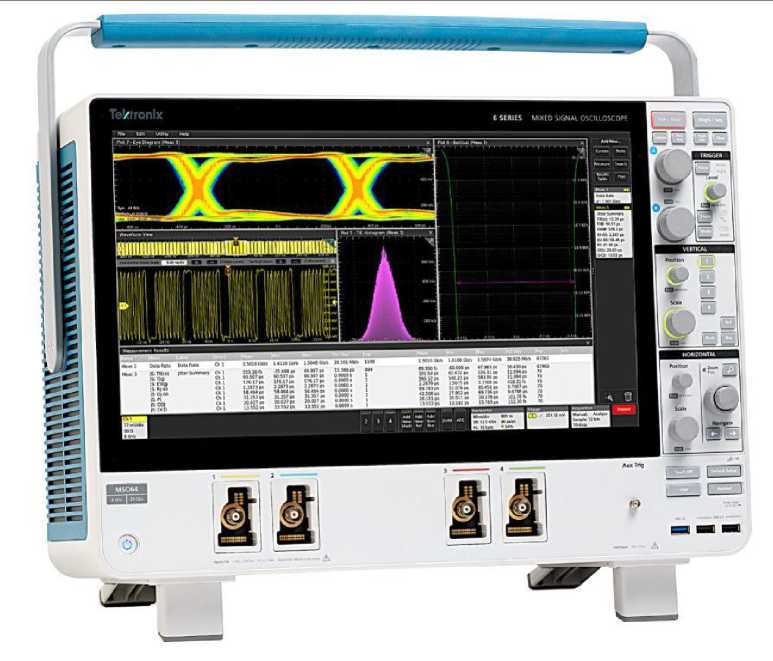

Рисунок 1 - Общий вид осциллографов
Схема пломбирования (стикер-наклейка)

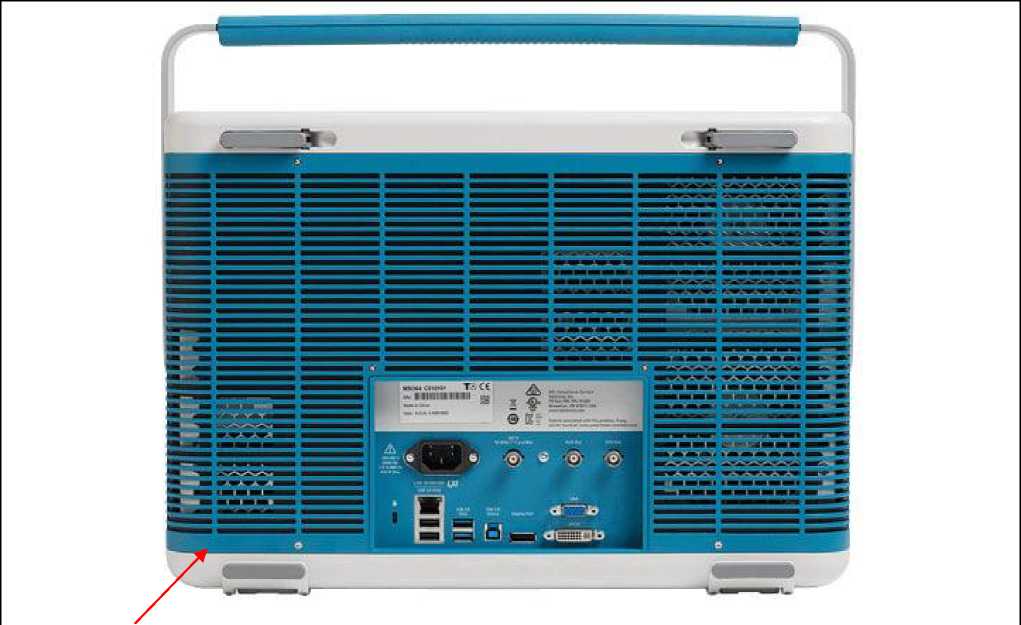

Рисунок 2 - Вид задней панели осциллографов

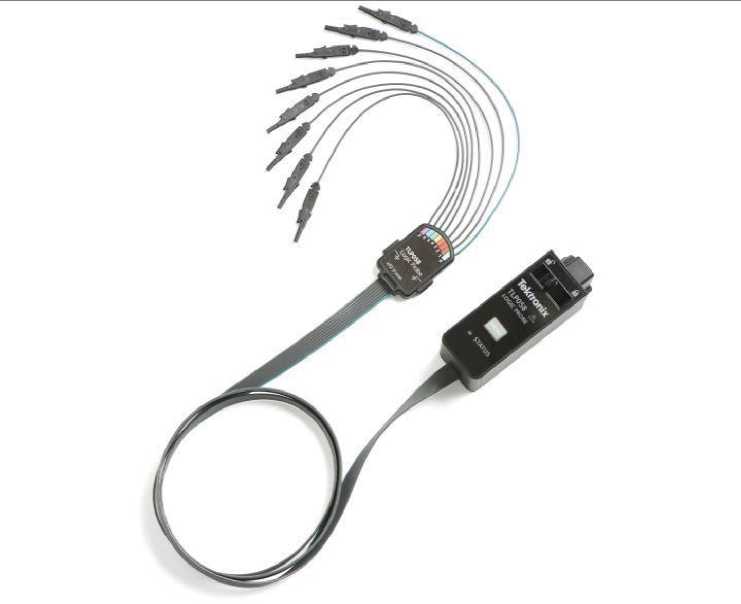

Рисунок 3 - Общий вид логических пробников TLP058

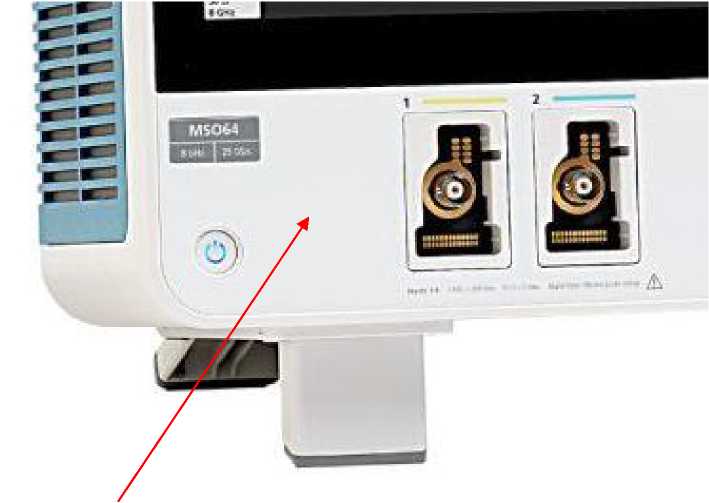

Рисунок 4 - Место нанесения знака утверждения типа и знака поверки
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым MSO64
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Поверка
Поверкаосуществляется по документу MSO64/МП-2019 «ГСИ. Осциллографы цифровые MSO64.
Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 14.02.2019 г.
Основные средства поверки:
-
- калибратор осциллографов Fluke 9500B с активной головкой 9530, регистрационный номер 30374-13;
-
- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12;
-
- стандарт частоты рубидиевый Stanford Research Systems FS725, регистрационный номер 31222-06;
-
- мультиметр цифровой Keithley 2000; рег. № 25787-08;
-
- генератор сигналов Agilent E8257D с опциями 520, 1E1; регистрационный номер 53941-13 (для опций 6-BW-4000, 6-BW-6000, 6-BW-8000);
-
- ваттметр проходящей СВЧ мощности Rohde & Schwarz NRP-Z28; регистрационный номер 43643-10 (для опций 6-BW-4000, 6-BW-6000, 6-BW-8000).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, Китай Адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C.
Тел.: (8621)38960893, факс: (8621)58993156
E-mail: moscow@tektronix.com
Заявитель
Общество с ограниченной ответственностью «Мастер-Тул» (ООО «Мастер-Тул») Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4
Тел./факс: (495) 926-71-85
Web-сайт: http://www.master-tool.ru
E-mail: info@master-tool.ru
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: (495) 926-71-70
Web-сайт: http://www.actimaster.ru
E-mail: post@actimaster.ru
Принцип действия осциллографов основан на применении высокоскоростных аналогоцифровых преобразователей напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее с сенсорным управлением в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.
Осциллографы имеют четыре аналоговых канала с BNC-совместимыми входными высокочастотными разъемами, к которым могут подключаться пробники напряжения (TPP1000 в стандартной комплектации). К каждому аналоговому входу может быть подключен
миниатюрный восьмиканальный логический пробник TLP058 для реализации функции логического анализатора цифровых сигналов.
Осциллографы имеют функции частотомера и цифрового вольтметра для каждого аналогового канала. Дополнительно по заказу может быть установлен встроенный одноканальный генератор сигналов произвольной формы (опция 6-AFG).
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet.
Осциллографы имеют 5 модификаций (частотных опций 6-BW-XX00) с различными значениями полосы пропускания. В обозначениях опций последние четыре цифры указывают верхнюю частоту полосы пропускания в МГц: 1000; 2500; 4000; 6000; 8000.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Общий вид осциллографов и вид задней панели показан на рисунках 1 и 2, общий вид логических пробников TLP058 - на рисунке 3, место нанесения знака утверждения типа и знака поверки - на рисунке 4. Схема пломбирования указана на рисунке 2.
Таблица 4 - Комплектность осциллографов
Наименование и обозначение |
Кол-во |
Осциллограф цифровой MSO64 с частотной опцией по заказу: 6-BW-1000/6-BW-2500/6-BW-4000/6-BW-6000/6-BW-8000 |
1 шт. |
Опции 6-AFG, 6-RL-1 или 6-RL-2, 5-WIN |
по заказу |
Пробник напряжения TPP1000 |
4 шт. |
Пробник логического анализатора TLP058 (1 шт. на канал) |
по заказу |
Кабель сетевой |
1 шт. |
Передняя крышка 200-5406 с футляром для принадлежностей 016-2106 |
1 шт. |
Руководство по инсталляции и безопасности 071-3579 |
1 шт. |
Манипулятор «мышь» с интерфейсом USB 119-7054 |
1 шт. |
Руководство по эксплуатации 077-1432-00 |
1 шт. |
Методика поверки MSO64/МП-2019 |
1 шт. |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
АНАЛОГОВЫЕ КАНАЛЫ | |
Количество каналов |
4 |
Максимальное разрешение АЦП, бит |
16 |
Максимальная скорость выборки (частота дискретизации), ГГц |
25 |
Максимальное количество записи отсчетов в память | |
стандартное исполнение |
62Д106 |
опция 6-R.L-I |
125 106 |
опция 6-RL-2 |
250-106 |
Коэффициент развертки |
от 40 пс/дел до 1000 с/дел |
Входное сопротивление Ивх |
(1 ±0,01) МОм (50 ±1,5) Ом |
Количество делений вертикальной шкалы |
10 (±5 от центра) |
Коэффициент отклонения Ко, в последовательности 1-2-5, или п |
эоизвольно по выбору |
R.bx = 1 МОм |
от 0,5 мВ/дел до 10 В/дел |
Rbx = 50 Ом |
от 1 мВ/дел до 1 В/дел 2) |
Пределы допускаемой относительной погрешности коэффициента отклонения, % | |
Ко = 1 мВ/дел, Квх = 1 МОм |
±2,5 |
Ко = 1 мВ/дел, Rbx = 50 Ом |
; 4.0 11 |
Ко > 2 мВ/дел |
±2,0 |
Остаточное смещение по вертикали Асм, делений, не более | |
Ко > 1 мВ/дел, Квх = 1 МОм |
±0,2 |
Ко = 1 мВ/дел, Rbx = 50 Ом |
±0,2 |
Ко > 2 мВ/дел, Rbx = 50 Ом |
±0,1 |
Диапазон установки постоянного напряжения смещения Ucm, В | |
Rbx = 1 МОм | |
Ко < 63 мВ/дел |
±1 |
64 мВ/дел < Ко < 999 мВ/дел |
±10 |
Ко > 1 В/дел |
±100 |
Квх = 50 Ом | |
Ко < 99 мВ/дел |
±1 |
Ко >100 мВ/дел |
±10 |
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В |
±(0,005^исм + Дсм^Ко) |
Верхняя частота полосы пропускания (Rbx = 50 Ом, по уровню напряжения 0,707), МГц | |
опция 6-BW-1000 |
1000 |
опция 6-BW-2500 |
2500 |
опция 6-BW-4000 |
4000 |
опция 6-BW-6000 |
6000 |
опция 6-BW-8000 |
8000 |
| |
4) Типовое справочное значение |
Продолжение таблицы 2
1 |
2 |
Частота опорного генератора, МГц |
10 |
Пределы допускаемой относительной погрешности частоты опорного генератора 60 при выпуске из производства или после подстройки при температуре (23 ±2) °C |
±1,2-10’8 |
Пределы допускаемого относительного дрейфа частоты опорного генератора за один год |
±3 10'7 |
Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур (от 0 до 50 °C) |
±2Л0"8 |
КАНАЛЫ ЛОГИЧЕСКОГО АНАЛИЗАТОРА | |
Количество каналов на один аналоговый входной канал 1) |
8 |
Максимальная частота дискретизации, МГц |
500 |
Диапазон установки порогов срабатывания по напряжению ип, В |
±40 |
Разрешение порогов срабатывания по напряжению, мВ |
10 |
Пределы допускаемой абсолютной погрешности установки порогов срабатывания по напряжению, В 2) |
±(0,03^ип + 0,1) |
ЦИФРОВОЙ ВОЛЬТМЕТР | |
Диапазон измерений напряжения |
±5^Ко^дел |
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения |
±(0,015/Н + 0,005/Нсм + 0,1 • Ко^дел) 3) |
Пределы допускаемой относительной погрешности измерения переменного напряжения (скз) на частотах от 40 Гц до 1 кГц, % |
±3 |
ЧАСТОТОМЕР | |
Диапазон измерений частоты |
от 10 Гц до Fmax 4) |
Минимальная амплитуда входного напряжения, мВ (п-п) |
8 |
Количество разрядов индикации |
8 |
Пределы допускаемой абсолютной погрешности измерения частоты |
±(5F<F + 1 е.м.р.) 5) |
ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (ОПЦИЯ 6-AFG) | |
Форма сигнала: Arbitrary, Sine, Square, Pulse, Ramp, Triangle, DC, Gaussian, Lorentz, Exponential rise/fall, Sin(x)/x, Random noise, Haversine, Cardiac | |
Максимальная частота дискретизации, МГц |
250 |
Максимальное количество точек сигнала произвольной формы |
1,25М05 |
Диапазон частот сигналов | |
Sine |
от 0,1 Гц до 50 МГц |
Square, Pulse |
от 0,1 Гц до 25 МГц |
Ramp, Triangle |
от 0,1 Гц до 500 кГц |
Gaussian, Lorentz, Haversine, Exponential rise/fall |
до 5 МГц |
Sin(x)/x |
до 2 МГц |
|
Продолжение таблицы 2
1 |
2 |
Пределы допускаемой относительной погрешности частоты F (Sine, Square, Pulse, Ramp) | |
F < 10 кГц |
±1,310’4 |
F > 10 кГц |
±5 ИГ' |
Сопротивление нагрузки (по выбору) |
50 Ом; 1 МОм |
Диапазон установки амплитуды напряжения (п-п) синусоидального сигнала, В | |
сопротивление нагрузки 50 Ом |
от 0,01 до 2,5 |
сопротивление нагрузки 1 МОм |
от 0,02 до 5 |
Диапазон установки постоянного напряжения смещения Ucm, В | |
сопротивление нагрузки 50 Ом |
±2,5 |
сопротивление нагрузки 1 МОм |
±5 |
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения Дисм, В |
±(0,015/Псм + 0,001) |
Пределы допускаемой абсолютной погрешности установки амплитуды напряжения U (п-п) на частоте 1 кГц, В |
±(0,015-U +0,015-исм + 0,001) |
Неравномерность амплитудно-частотной характеристики синусоидального сигнала на | |
частотах F, дБ, не более и | |
F < 1 кГц |
±0,5 |
F >1 кГц |
±1,5 |
Коэффициент гармоник синусоидального сигнала на нагрузке 50 Ом, %, не более0 | |
U (п-п) > 200 мВ |
1,0 |
50 мВ < U (п-п) < 200 мВ |
2,5 |
ВЫХОД СИНХРОНИЗАЦИИ AUX OUT | |
Частота сигнала прямоугольной формы: частота внутреннего опорного генератора или внешней синхронизации, частота триггера осциллографа либо генератора сигналов 5-AFG | |
Верхний уровень сигнала, В | |
сопротивление нагрузки 50 Ом, не менее |
1,0 |
сопротивление нагрузки 1 МОм, не менее |
2,5 |
Нижний уровень сигнала, В | |
сопротивление нагрузки 50 Ом, не более |
0,25 |
сопротивление нагрузки 1 МОм, не более |
0,7 |
ВХОД СИНХРОНИЗАЦИИ | |
Частота сигнала, МГц |
от 9,99999 до 1,00001 |
Диапазон амплитуды входного напряжения (п-п), В |
от 1,5 до 7,0 |
Входное сопротивление (номинальное значение), Ом |
745 |
1) Типовое справочное значение |
Таблица 3 - Основные технические характеристики
Частота сети питания, Гц |
50 ±5; 400 ±40 |
Напряжение сети питания, В | |
частота 50 Гц |
от 90 до 262 |
частота 400 Гц |
115 ±11,5 |
Потребляемая мощность, Вт, не более |
400 |
Габаритные размеры, мм | |
ширина |
454 |
глубина |
205 |
высота (ручка опущена вниз) |
309 |
Масса, кг, не более |
13 |
Рабочие условия применения | |
температура окружающего воздуха, °C |
от 0 до 50 |
относительная влажность воздуха, % |
от 5 до 90 при температуре до 40 °C |
